1.本实用新型涉及文件柜技术领域，具体为一种双层电子保密文件柜。


背景技术：

2.文件柜，顾名思义是用来放置文件的柜子，而保密文件柜是用来放置比较重要的文件，在日常生活中和公司办公中经常会应用。
3.为了提高保密文件柜适用性，现有技术对保密文件柜作出了诸多的改进，如专利公开号为cn213247663u的专利，公开了一种双层电子保密文件柜，涉及电子保密文件柜技术领域，包括柜体，柜体的外表面设置有门体，柜体的内壁通过连接杆安装有防潮盒，防潮盒的内部填充有干燥剂，柜体的内部两侧设置有放置板，柜体的内部上方安装有照射灯，柜体的底部连接有底板，底板的顶部贯穿有凹槽，该种双层电子保密文件柜，通过挡板，气缸和凹槽，将门体旋转打开，将文件放置在下层的放置板上，然后启动气缸，气缸带动活塞杆进行运作，活塞杆向上带动挡板向上移动，挡板将下层的放置板进行阻挡，从而件文件进行防护，保证文件的机密，在使用时，使用人员再利用气缸将挡板下移露出放置板才可将文件取出，对文件进行保密。上述专利具有明显的有益效果，但仍有下面不足：
4.在保密文件柜内有时会放置有很多的重要文件，在放置较多重要文件时，只能使用码垛的方式放置，在需要进行对某个重要文件进行拿取的时候，需要进行翻找，非常的浪费时间，因此，本领域亟需对电子保密文件柜作出改进，从而解决现有技术的缺陷。


技术实现要素：

5.针对现有技术的不足，本实用新型提供一种双层电子保密文件柜，便于对文件柜内的放置空间进行调节。
6.为实现上述目的，本实用新型提供如下技术方案：一种双层电子保密文件柜，包括柜体，柜体一侧铰接有柜门，柜门一侧安装有电子锁，柜门一侧还固定连接有第一拉手，柜体对称内侧壁开设有放置槽，放置槽相邻两侧与外部连通，放置槽的数量为多个且等距开设，柜体内对称放置槽内之间滑动连接有放置板。
7.作为本实用新型的一种优选技术方案，放置板上表面远离柜门的边部固定连接有第一挡条，放置板上表面靠近放置槽的两边固定连接有第二挡条。
8.作为本实用新型的一种优选技术方案，放置板下表面靠近柜门的边部固定连接有第二拉手。
9.作为本实用新型的一种优选技术方案，放置板上表面靠近柜门的边部固定连接有标识板，标识板一侧开设有两侧与外部连通的t形槽。
10.作为本实用新型的一种优选技术方案，放置板上表面靠近柜门的边部开设有与标识板适配的矩形槽，标识板通过转轴转动连接在矩形槽的一端。
11.作为本实用新型的一种优选技术方案，第一挡条和第二挡条的高度不大于相邻两个放置槽之间的间距。
12.作为本实用新型的一种优选技术方案，放置槽靠近柜门的一端开设有倒角，放置板远离柜门的直角边开设有倒角。
13.针对现有技术的不足，本实用新型提供了一种双层电子保密文件柜，克服了现有技术的不足，本实用新型的有益效果在于：
14.1、本实用新型中，开设有多个对称的放置槽，可以根据需要放置的重要文件的数量对放置板的数量进行调整，使之实现双层或是多层，便于在对重要文件整理收纳和进行寻找。
15.2、本实用新型中，便于对放置板的位置进行调整，若一层放置板上放置的重要文件较多，可以将上面一块放置板往上面的放置槽进行移动，增加下面放置板的收纳空间。
16.3、本实用新型结构简单，操作方便，适用性强。
附图说明
17.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

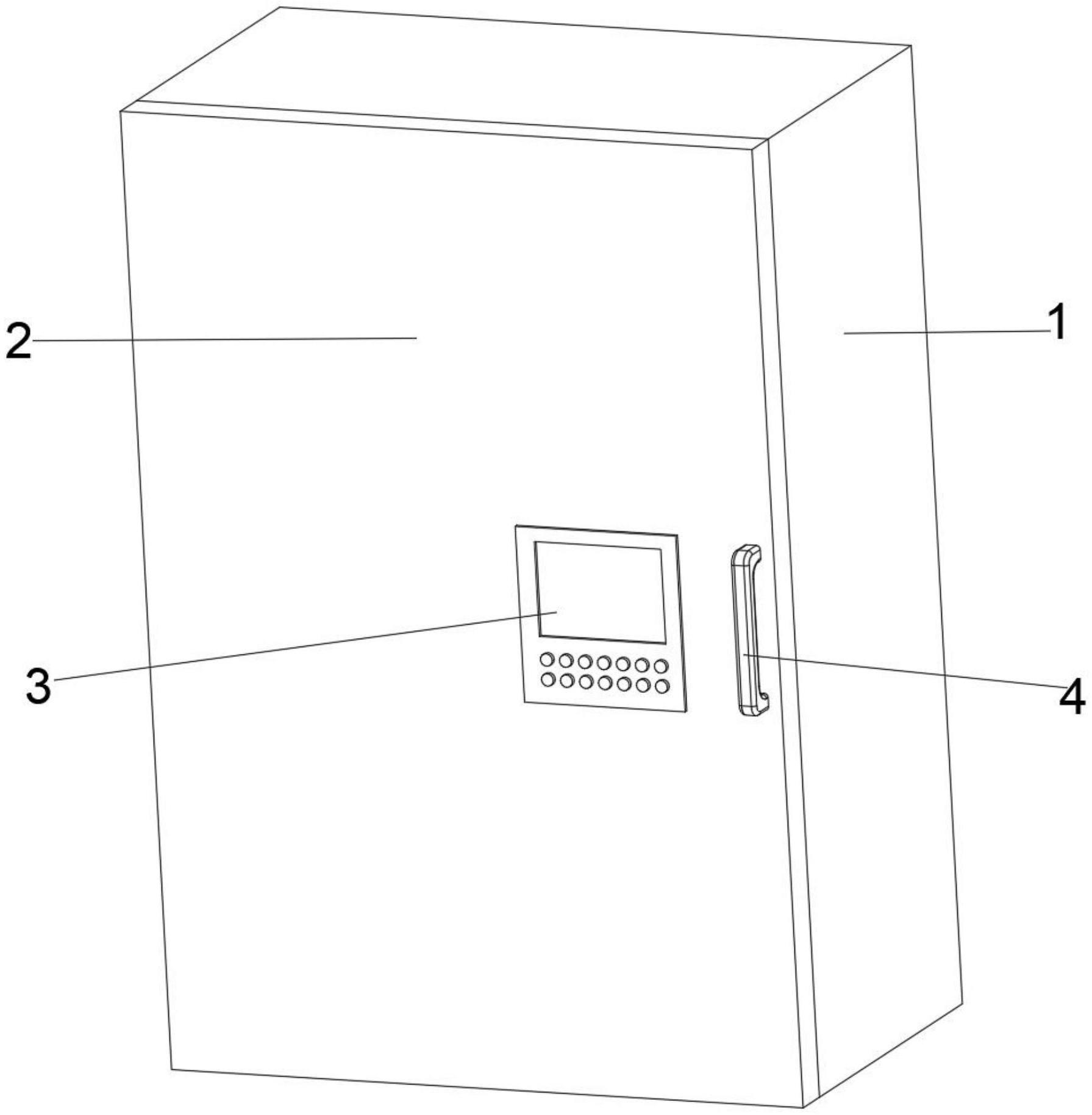

18.图1为本实用新型整体结构示意图；
19.图2为本实用新型中的柜体结构示意图；
20.图3为本实用新型中的放置板结构示意图；
21.图4为图2中a处放大结构示意图；
22.图5为图3中b处放大结构示意图。
23.图中：1、柜体；2、柜门；3、电子锁；4、第一拉手；5、放置槽；6、放置板；7、第一挡条；8、第二挡条；9、标识板；10、t形槽；11、矩形槽；12、第二拉手。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例
26.请参阅图1至图5，一种双层电子保密文件柜，包括柜体1，柜体1一侧铰接有柜门2，柜门2一侧安装有电子锁3，柜门2一侧还固定连接有第一拉手4，柜体1对称内侧壁开设有放置槽5，放置槽5相邻两侧与外部连通，放置槽5的数量为多个且等距开设，柜体1内对称放置槽5内之间滑动连接有放置板6。
27.本实施例中的一种双层电子保密文件柜，在柜体1内对称放置槽5内放置有至少有一个放置板6，当然也可把放置板6从放置槽5内全部拿出，形成一个空腔，在放置重要文件的时候，根据数量或是进行分类好，决定放置板6的数量，将重要文件进行分类并放置在放置板6上，放置板6滑入放置槽5内，放置槽5与柜体1和两个放置槽5的空腔适配设置，在对重要文件进行寻找的时候，可根据之前进行分类好的位置，进行快速的寻找，在寻找时也可将放置板6从放置槽5内取出进行寻找，更加的方便快捷，此外柜门2上安装的电子锁3提高整个文件柜的保密性，电子锁3为现有技术，在此不过过多赘述，第一拉手4便于对柜门2的开
合。
28.在本实施例的一个方面中，放置板6上表面远离柜门2的边部固定连接有第一挡条7，放置板6上表面靠近放置槽5的两边固定连接有第二挡条8。在需要将放置板6取出进行放置或是寻找重要文件的时候，第一挡条7和第二挡条8对重要文件进行阻挡，防止重要文件的滑落。
29.在本实施例的一个方面中，放置板6下表面靠近柜门2的边部固定连接有第二拉手12。放置板6与放置槽5的摩擦系数大于放置板6的重量，在将放置板6取出的时候，第二拉手12便于操作人员将放置板6取出。
30.在本实施例的一个方面中，放置板6上表面靠近柜门2的边部固定连接有标识板9，标识板9一侧开设有两侧与外部连通的t形槽10。将写分类的纸张放置在t形槽10内，便于以后对重要文件的寻找。
31.在本实施例的一个方面中，放置板6上表面靠近柜门2的边部开设有与标识板9适配的矩形槽11，标识板9通过转轴转动连接在矩形槽11的一端。在不需要使用标识板9的时候，将标识板9进行旋转至矩形槽11内放置，不占用空间，标识板9与矩形槽11内通过阻力转轴转动连接，可将标识板9竖起并固定位置。
32.在本实施例的一个方面中，第一挡条7和第二挡条8的高度不大于相邻两个放置槽5之间的间距。不会阻挡另一个放置板6的放置。
33.在本实施例的一个方面中，放置槽5靠近柜门2的一端开设有倒角，放置板6远离柜门2的直角边开设有倒角。倒角具有导向的作用，便于将放置板6插进放置槽5内。
34.最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
35.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
36.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
