1.本实用新型涉及运动防护器材技术领域，具体为一种跳高训练用防摔护垫。


背景技术：

2.现有的跳高训练用的防摔护垫，一般的体积都是较大，在搬运时较为不便，需要通过两个或多个人进行搬运，较为耗费人力，并且现有的防摔护垫的内部结构较为简单，需要通过多块防摔护垫叠加在一起，才能起到很好的防摔缓冲效果，为此，本实用新型提供了一种跳高训练用防摔护垫。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种跳高训练用防摔护垫，解决了现有的防摔护垫搬运时较为不便，需要通过两个或多个人进行搬运，较为耗费人力，并且现有的防摔护垫的内部结构较为简单，需要通过多块防摔护垫叠加在一起，才能起到很好的防摔缓冲效果的问题。
4.为实现以上目的，本实用新型通过以下技术方案予以实现：一种跳高训练用防摔护垫，包括护垫罩，所述护垫罩是由基材层、耐磨层和防水层组成，所述护垫罩的底部固定连接有底板，所述底板的底部安装有防滑垫，所述底板的底部设置有助滑垫，所述护垫罩的内部设有防护组件，所述防护组件中包括安装在护垫罩内腔底部的支撑板，所述支撑板的顶部固定连接有支撑弹簧，所述支撑弹簧的一端固定连接有减震橡胶板，所述减震橡胶板的表面与护垫罩的内壁固定连接，所述减震橡胶板的顶部固定连接有连接板，所述连接板的内部固定连接有弹性绷带，弹性绷带呈网状，所述连接板的表面与护垫罩的内壁固定连接，所述连接板的顶部设置有海绵层，所述海绵层的表面与护垫罩的内壁固定连接。
5.优选的，所述护垫罩的一侧固定连接有魔术贴，所述护垫罩的另一侧固定连接有把带。
6.优选的，所述基材层的顶部与耐磨层的底部固定粘接，所述耐磨层的顶部与防水层的底部固定粘接。
7.优选的，所述耐磨层中包括聚丙烯树脂层、机硅树脂层、改性增韧树脂层、聚氨酯树脂层和二氧化硅层。
8.优选的，所述聚丙烯树脂层的顶部与机硅树脂层的底部固定连接，所述机硅树脂层的顶部与改性增韧树脂层的底部固定连接。
9.优选的，所述改性增韧树脂层的顶部与聚氨酯树脂层的底部固定连接，所述聚氨酯树脂层的顶部与二氧化硅层的底部固定连接。
10.有益效果
11.本实用新型提供了一种跳高训练用防摔护垫。与现有技术相比具备以下
12.有益效果：
13.(1)、该跳高训练用防摔护垫，通过直接拉动把带，使得防摔护垫本体倾斜，使得助
滑垫与地面接触，以便于将防摔护垫搬运至训练地点，在需要增大防摔面积时，可以通过魔术贴对两块防摔护垫进行拼接，在人掉落在防摔护垫上时，海绵层先受力，海绵层为高密海绵组成，由于高密海绵的厚度较厚和自身特性，使得其缓冲效果较好，对人起到第一次缓冲，当海绵层被挤压至底部的弹性绷带时，由于弹性绷带为网状设计，对人起到第二次的缓冲，当弹性绷带被拉伸与底部的减震橡胶板接触后，会使得减震橡胶板和底部的支撑弹簧受力后，形成一定的反弹力，对人起到第三次缓冲，通过三层缓冲避免人体在跳高训练时受到伤害，通过助滑垫的设计使得防摔护垫在搬运时更加的轻松，通过三层的缓冲设计，对人体在摔落至防摔护垫表面时，可以更好的避免人在跳高训练中受到伤害。
14.(2)、该跳高训练用防摔护垫，通过护垫罩表面设计的耐磨层，使得该防摔护垫的使用寿命得到提高，通过防水层的设计，以此避免汗水渗入护垫罩的内部，进一步提高了防摔护垫的使用寿命。
附图说明

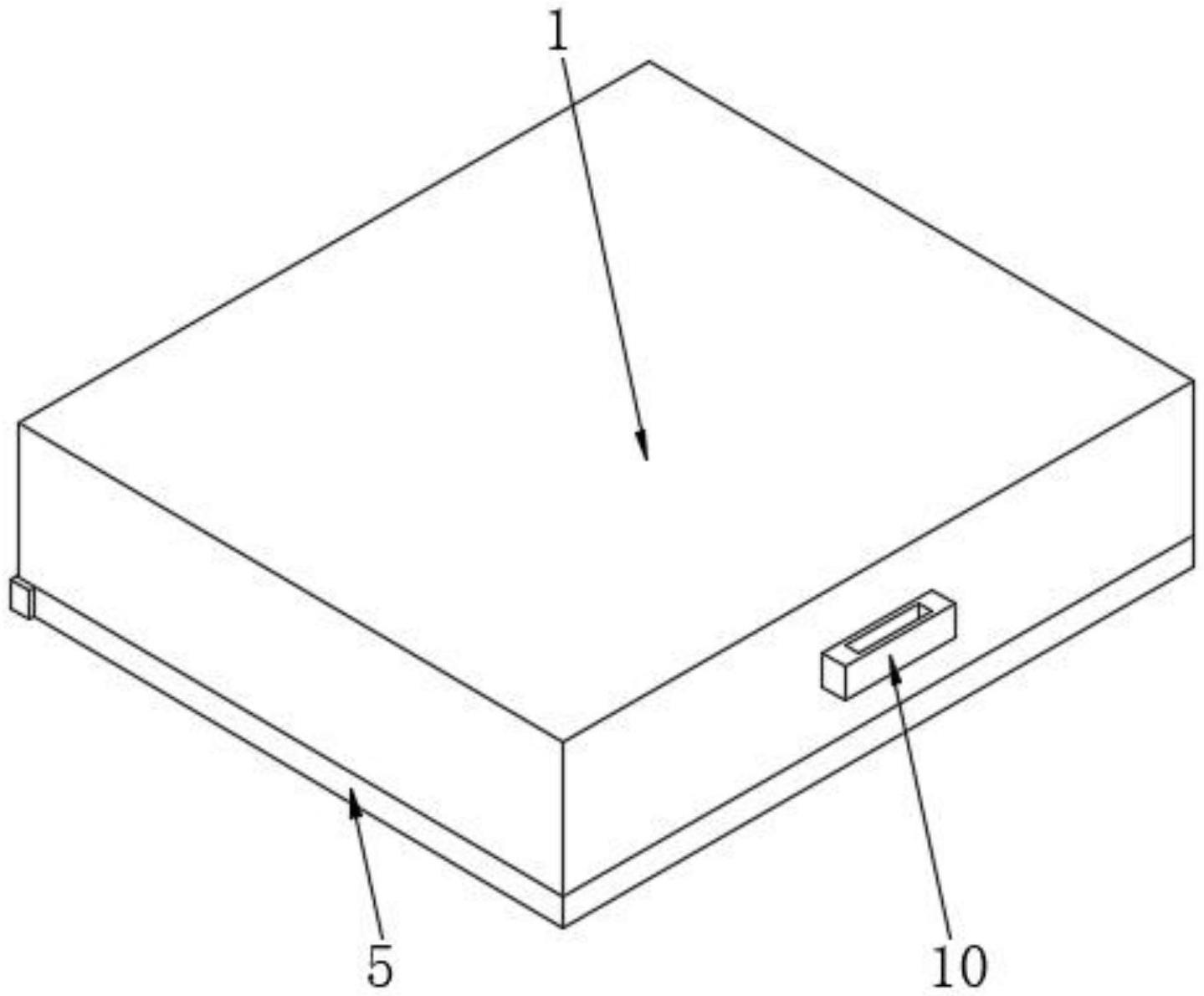

15.图1为本实用新型的外部结构立体示意图；
16.图2为本实用新型的外部结构立体示意图；
17.图3为本实用新型护垫罩的内部结构主视图；
18.图4为本实用新型基材层的层结构示意图；
19.图5为本实用新型连接板的俯视示意图
20.图6为本实用新型耐磨层的层结构示意图。
21.图中：1-护垫罩、2-基材层、3-耐磨层、31-聚丙烯树脂层、32-机硅树脂层、33-改性增韧树脂层、34-聚氨酯树脂层、35-二氧化硅层、4-防水层、5-底板、6-防滑垫、7-助滑垫、8-防护组件、81-支撑板、82-支撑弹簧、83-减震橡胶板、84-连接板、85-弹性绷带、86-海绵层、9-魔术贴、10-把带。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-6，本实用新型提供两种技术方案：
24.实施例一
25.一种跳高训练用防摔护垫，包括护垫罩1，护垫罩1是由基材层2、耐磨层3和防水层4组成，护垫罩1的底部固定连接有底板5，底板5的底部安装有防滑垫6，防滑垫6使得防摔护垫在使用过程中，保持稳定不会滑动，底板5的底部设置有助滑垫7，护垫罩1的内部设有防护组件8，防护组件8中包括安装在护垫罩1内腔底部的支撑板81，支撑板81、支撑弹簧82和减震橡胶板83形成与现有技术席梦思一般的弹簧垫，起到很好的减震缓冲作用，支撑板81的顶部固定连接有支撑弹簧82，支撑弹簧82的一端固定连接有减震橡胶板83，减震橡胶板83的表面与护垫罩1的内壁固定连接，减震橡胶板83的顶部固定连接有连接板84，连接板84的内部固定连接有弹性绷带85，弹性绷带85呈网状，连接板84的表面与护垫罩1的内壁固定
连接，连接板84的顶部设置有海绵层86，海绵层86选用密度较高的记忆海绵，海绵层86的表面与护垫罩1的内壁固定连接。
26.实施例二
27.一种跳高训练用防摔护垫，包括护垫罩1，护垫罩1是由基材层2、耐磨层3和防水层4组成，护垫罩1的底部固定连接有底板5，底板5的底部安装有防滑垫6，防滑垫6使得防摔护垫在使用过程中，保持稳定不会滑动，底板5的底部设置有助滑垫7，护垫罩1的内部设有防护组件8，防护组件8中包括安装在护垫罩1内腔底部的支撑板81，支撑板81、支撑弹簧82和减震橡胶板83形成与现有技术席梦思一般的弹簧垫，起到很好的减震缓冲作用，支撑板81的顶部固定连接有支撑弹簧82，支撑弹簧82的一端固定连接有减震橡胶板83，减震橡胶板83的表面与护垫罩1的内壁固定连接，减震橡胶板83的顶部固定连接有连接板84，连接板84的内部固定连接有弹性绷带85，弹性绷带85呈网状，连接板84的表面与护垫罩1的内壁固定连接，连接板84的顶部设置有海绵层86，海绵层86选用密度较高的记忆海绵，海绵层86的表面与护垫罩1的内壁固定连接，通过直接拉动把带10，使得防摔护垫本体倾斜，使得助滑垫7与地面接触，以便于将防摔护垫搬运至训练地点，在需要增大防摔面积时，可以通过魔术贴9对两块防摔护垫进行拼接，在人掉落在防摔护垫上时，海绵层86先受力，海绵层86为高密海绵组成，由于高密海绵的厚度较厚和自身特性，使得其缓冲效果较好，对人起到第一次缓冲，当海绵层86被挤压至底部的弹性绷带85时，由于弹性绷带85为网状设计，对人起到第二次的缓冲，当弹性绷带85被拉伸与底部的减震橡胶板83接触后，会使得减震橡胶板83和底部的支撑弹簧82受力后，形成一定的反弹力，对人起到第三次缓冲，通过三层缓冲避免人体在跳高训练时受到伤害，通过助滑垫7的设计使得防摔护垫在搬运时更加的轻松，通过三层的缓冲设计，对人体在摔落至防摔护垫表面时，可以更好的避免人在跳高训练中受到伤害，护垫罩1的一侧固定连接有魔术贴9，魔术贴9用于多块防摔护垫的拼接，护垫罩1的另一侧固定连接有把带10，基材层2的顶部与耐磨层3的底部固定粘接，耐磨层3的顶部与防水层4的底部固定粘接，耐磨层3中包括聚丙烯树脂层31、机硅树脂层32、改性增韧树脂层33、聚氨酯树脂层34和二氧化硅层35，聚丙烯树脂层31的顶部与机硅树脂层32的底部固定连接，机硅树脂层32的顶部与改性增韧树脂层33的底部固定连接，改性增韧树脂层33的顶部与聚氨酯树脂层34的底部固定连接，聚氨酯树脂层34的顶部与二氧化硅层35的底部固定连接，通过护垫罩1表面设计的耐磨层3，使得该防摔护垫的使用寿命得到提高，通过防水层4的设计，以此避免汗水渗入护垫罩1的内部，进一步提高了防摔护垫的使用寿命，同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
28.工作时，可以通过直接拉动把带10，使得防摔护垫本体倾斜，使得助滑垫7与地面接触，以便于将防摔护垫运送至训练地点，在需要增大防摔面积时，可以通过魔术贴对两块防摔护垫进行拼接，在人掉落在防摔护垫上时，海绵层86先受力，海绵层86为高密海绵组成，由于高密海绵的厚度较厚和自身特性，使得其缓冲效果较好，对人起到第一次缓冲，当海绵层86被挤压至底部的弹性绷带85时，由于弹性绷带85为网状设计，对人起到第二次的缓冲，当弹性绷带85被拉伸与底部的减震橡胶板83接触后，会使得减震橡胶板83和底部的支撑弹簧82受力后，形成一定的反弹力，对人起到第三次缓冲，通过三层缓冲避免人体在跳高训练时受到伤害。
29.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实
体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
