一种富硒农产品生产设备的制作方法

1.本实用新型涉及农产品生产技术领域,具体是一种富硒农产品生产设备。


背景技术:

2.随着时代的不断发展,我国在农业领域取得了飞速的发展,其中,富硒农产品是一种含有丰富硒元素的农产品,硒能提高人体免疫,促进淋巴细胞的增殖及抗体和免疫球蛋白的合成,在对富硒农产品进行生产时需要对其进行清洗烘干。
3.公开号为cn216592557u公布了一种新型农产品生产用烘干设备,包括底座,所述底座的顶部焊接安装有第一支撑板,所述第一支撑板的一侧壁开设有第一通孔,所述第一通孔的内部转动安装有第一转动座,所述第一支撑板的另一侧壁焊接安装有第一电机,所述第一电机的输出轴与第一转动座的一侧壁呈焊接安装,所述第一转动座的另一侧壁焊接安装有烘干桶。通过第一电机带动第一转动座转动,第一转动座带动烘干桶转动,烘干桶带动挡板和第二转动座转动,挡板将烘干桶内农作物推至高处再落下,使热风与农作物充分接触,提高烘干效率,通过第三转动座使得管道不会随第二转动座一同旋转,通过透气孔使烘干桶内空气可以流通至外部。
4.但是该烘干设备存在以下不足,在对富硒农产品进行生产前,往往由于农产品刚从农田采集出来,其表面会附着大量泥土和其他杂质,若不对其进行及时清理便直接烘干,部分杂质会腐蚀农产品,使农产品更加容易腐烂,影响其储存时长。
5.为此,本实用新型提供了一种富硒农产品生产设备,以解决上述问题。


技术实现要素:

6.针对现有技术的不足,本实用新型提供了一种富硒农产品生产设备,解决了上述问题。
7.为实现以上目的,本实用新型通过以下技术方案予以实现:一种富硒农产品生产设备,包括加工台,所述加工台的顶部固定连接有两个对称分布的支撑板,两个所述支撑板之间设置有翻滚组件,所述加工台的顶部设置有烘干组件,所述加工台的上方设置有放料组件,所述放料组件上设置有清洗机构;
8.所述放料组件包括固定连接在两个支撑板顶部的清洗罐,所述清洗罐的顶部贯穿连接有倒料管,所述清洗罐的底部贯穿连接有排料管;
9.所述清洗机构包括固定连接在清洗罐一侧外壁的防护罩,所述清洗罐的一侧内壁转动贯穿连接有转筒,所述转筒的一端延伸至防护罩内,所述转筒的外壁固定连接有两个刮板,所述转筒上转动贯穿连接有转杆,所述转杆的一端转动贯穿至防护罩外,所述转杆上固定套设有多个搅拌桨。
10.优选的,所述防护罩的一侧外壁固定连接有第二电机,所述第二电机的输出轴与转杆的一端固定连接,所述防护罩的一侧内壁转动连接有联动杆,所述联动杆上固定套设有驱动齿轮,所述转筒上固定套设有联动齿轮,所述联动齿轮与驱动齿轮啮合,通过设置的
第二电机、联动杆、驱动齿轮和联动齿轮搭配使用能够带动转筒进行转动,方便工作。
11.优选的,所述转杆上固定套设有从动轮,所述联动杆上固定套设有主动轮,所述主动轮与从动轮之间缠绕有同一个皮带,通过设置的从动轮、主动轮和皮带搭配使用能够带动转杆和转筒同步转动,方便使用。
12.优选的,所述翻滚组件包括设置在两个支撑板之间的烘干罐,所述烘干罐上设置有多个第一滤网,所述烘干罐的顶部贯穿连接有填料口,所述烘干罐的一侧外壁固定连接有转动环,所述转动环的一端转动贯穿对应的支撑板,对应的所述支撑板上开设有驱动槽,所述烘干罐的一侧外壁固定连接有圆柱块,所述圆柱块的一端转动延伸至驱动槽内,所述圆柱块上固定套设有从动锥形齿轮,所述驱动槽的一侧内壁固定连接有第一电机,所述第一电机的输出轴固定连接有主动锥形齿轮,所述主动锥形齿轮与从动锥形齿轮啮合,通过设置的翻滚组件能够带动富硒农产品进行翻滚,方便其快速烘干。
13.优选的,所述烘干组件包括固定连接在加工台顶部的热气箱,所述热气箱的顶部贯穿连接有集气管,所述集气管的顶端贯穿连接有注气管,所述注气管的一端转动贯穿转动环,所述注气管的一端活动延伸至烘干罐内,所述注气管上开设有多个出气口,所述热气箱的两侧均设置有第二滤网,所述热气箱内固定连接有电加热丝,所述热气箱的底部内壁固定连接有风扇,通过设置的烘干组件能够对烘干罐内的富硒农产品进行均匀烘干。
14.优选的,所述加工台的顶部固定连接有储水箱,所述储水箱内固定连接有隔板,通过设置的储水箱和隔板搭配使用能够方便储存清水和脏水,方便使用。
15.优选的,所述储水箱的底部内壁固定连接有水泵,所述水泵的出水端固定连接有注水管,所述注水管的一端延伸至清洗罐内,通过设置的水泵和注水管搭配使用方便向清洗罐内输送清水,方便清洗富硒农产品。
16.优选的,所述隔板的顶部固定连接有泥浆泵,所述泥浆泵的进水端固定连接有吸水管,所述吸水管的一端延伸至清洗罐内,通过设置的泥浆泵和吸水管搭配使用能够方便对清洗罐内的脏水进行收集。
17.有益效果
18.本实用新型提供了一种富硒农产品生产设备。与现有技术相比具备以下
19.有益效果:
20.(1)、该富硒农产品生产设备,通过设置的清洗机构能够将刚采集的富硒农产品放置入清洗罐内,再通过转动方向相反的刮板和搅拌桨来对富硒农产品进行反复清洗,将其表面的的泥土杂质清理干净再进行烘干,方便其储存。
21.(2)、该富硒农产品生产设备,通过设置的储水箱和隔板搭配使用能够向清洗罐内输送清水,同时能够收集其内部清理后的脏水,方便使用,同时通过设置可翻转的烘干罐能够加快对农产品的烘干效率。
附图说明

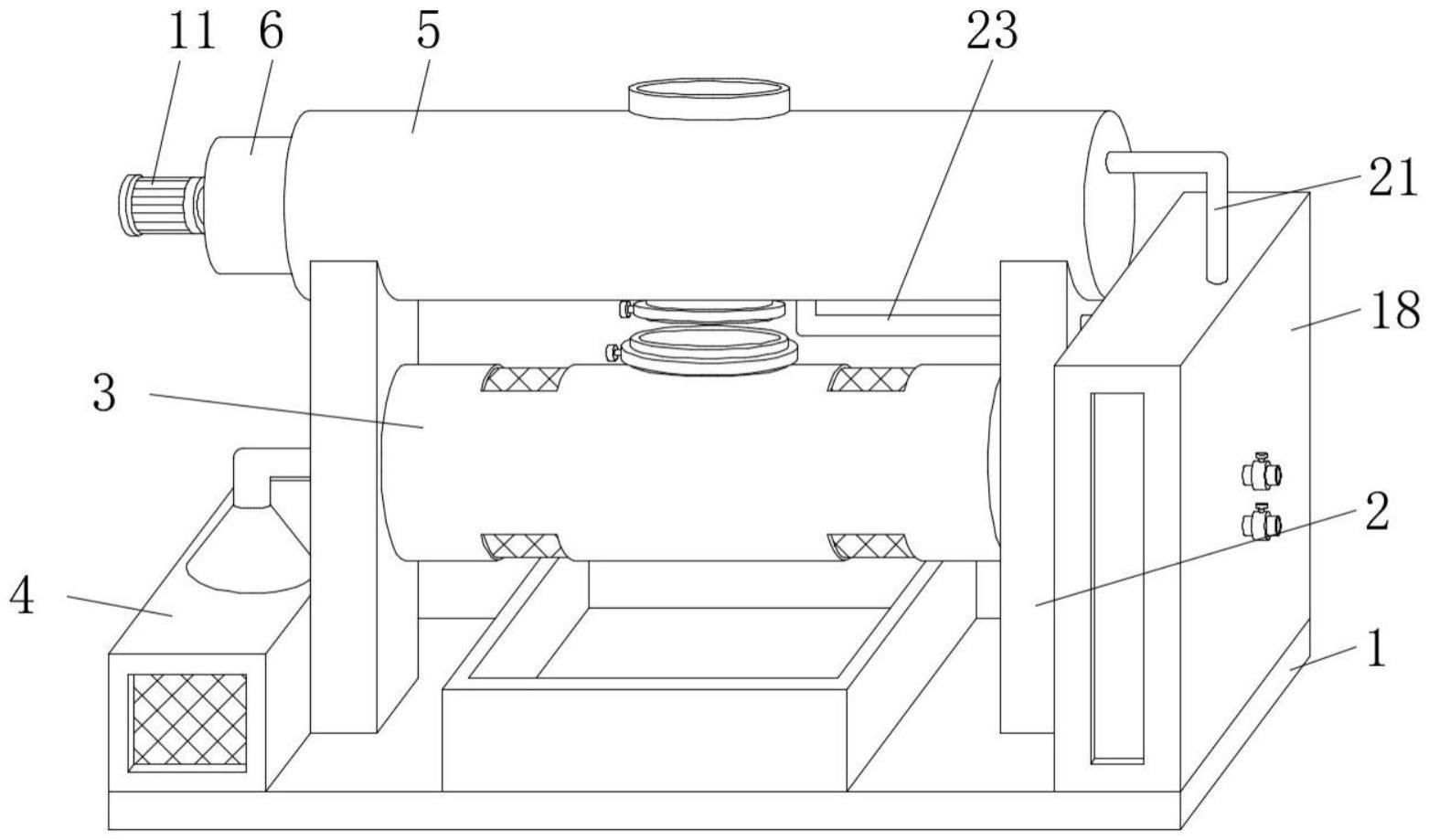

22.图1是本实用新型的外部结构立体图;
23.图2是本实用新型的正视剖视结构示意图;
24.图3是本实用新型中转筒和转杆的驱动结构示意图;
25.图4是本实用新型中烘干组件的装配图。
26.图中:1、加工台;2、支撑板;3、翻滚组件;301、烘干罐;302、第一滤网;303、填料口;304、转动环;305、驱动槽;306、圆柱块;307、从动锥形齿轮;308、第一电机;309、主动锥形齿轮;4、烘干组件;401、热气箱;402、集气管;403、注气管;404、出气口;405、第二滤网;406、电加热丝;407、风扇;5、放料组件;501、清洗罐;502、倒料管;503、排料管;6、防护罩;7、转筒;8、刮板;9、转杆;10、搅拌桨;11、第二电机;12、联动杆;13、驱动齿轮;14、联动齿轮;15、从动轮;16、主动轮;17、皮带;18、储水箱;19、隔板;20、水泵;21、注水管;22、泥浆泵;23、吸水管。
具体实施方式
27.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
28.实施例一:
29.请参阅图1和图2,一种富硒农产品生产设备,包括加工台1,加工台1的顶部固定连接有两个对称分布的支撑板2,两个支撑板2之间设置有翻滚组件3,加工台1的顶部设置有烘干组件4,加工台1的上方设置有放料组件5,放料组件5上设置有清洗机构;
30.放料组件5包括固定连接在两个支撑板2顶部的清洗罐501,清洗罐501的顶部贯穿连接有倒料管502,清洗罐501的底部贯穿连接有排料管503,排料管503上带有开关阀;
31.清洗机构包括固定连接在清洗罐501一侧外壁的防护罩6,清洗罐501的一侧内壁转动贯穿连接有转筒7,转筒7的一端延伸至防护罩6内,转筒7的外壁固定连接有两个刮板8,转筒7上转动贯穿连接有转杆9,转杆9的一端转动贯穿至防护罩6外,转杆9上固定套设有多个搅拌桨10;防护罩6的一侧外壁固定连接有第二电机11,第二电机11的输出轴与转杆9的一端固定连接,防护罩6的一侧内壁转动连接有联动杆12,联动杆12上固定套设有驱动齿轮13,转筒7上固定套设有联动齿轮14,联动齿轮14与驱动齿轮13啮合;转杆9上固定套设有从动轮15,联动杆12上固定套设有主动轮16,主动轮16与从动轮15之间缠绕有同一个皮带17。
32.实施例二:
33.请参阅图1至图4,本实施例在实施例一的基础上提供了一种技术方案:翻滚组件3包括设置在两个支撑板2之间的烘干罐301,烘干罐301上设置有多个第一滤网302,烘干罐301的顶部贯穿连接有填料口303,填料口303上设有开关阀,烘干罐301的一侧外壁固定连接有转动环304,转动环304的一端转动贯穿对应的支撑板2,对应的支撑板2上开设有驱动槽305,烘干罐301的一侧外壁固定连接有圆柱块306,圆柱块306的一端转动延伸至驱动槽305内,圆柱块306上固定套设有从动锥形齿轮307,驱动槽305的一侧内壁固定连接有第一电机308,第一电机308的输出轴固定连接有主动锥形齿轮309,主动锥形齿轮309与从动锥形齿轮307啮合;烘干组件4包括固定连接在加工台1顶部的热气箱401,热气箱401的顶部贯穿连接有集气管402,集气管402为锥形形状,集气管402的顶端贯穿连接有注气管403,注气管403为l形状,注气管403的一端转动贯穿转动环304,注气管403的一端活动延伸至烘干罐301内,注气管403上开设有多个出气口404,热气箱401的两侧均设置有第二滤网405,热气箱401内固定连接有电加热丝406,热气箱401的底部内壁固定连接有风扇407;加工台1的顶
部固定连接有储水箱18,储水箱18内固定连接有隔板19,隔板19将储水箱18分为两个部分,下半部分放置清水,上半部分放置脏水;储水箱18的底部内壁固定连接有水泵20,水泵20的出水端固定连接有注水管21,注水管21的一端延伸至清洗罐501内;隔板19的顶部固定连接有泥浆泵22,泥浆泵22的进水端固定连接有吸水管23,吸水管23的一端延伸至清洗罐501内。
34.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
35.工作时,首先将可水洗的富硒农产品通过倒料管502倒入清洗罐501内,然后启动水泵20,水泵20将储水箱18内的清水通过注水管21输送至清洗罐501内,使其没过富硒农产品即可,然后启动第二电机11,第二电机11带动转杆9转动,转杆9通过从动轮15、主动轮16和皮带17带动联动杆12转动,联动杆12再通过驱动齿轮13带动与其啮合的联动齿轮14转动,此时转筒7和转杆9保持同步反向转动,刮板8和搅拌桨10能够对富硒农产品进行反复循环清洗,完成清洗后再启动泥浆泵22,泥浆泵22通过吸水管23将清洗罐501内的脏水输送至储水箱18内的隔板19上方,然后再打开排料管503和填料口303上的阀门,将富硒农产品倒入烘干罐301内,然后关闭阀门,再启动第一电机308,第一电机308通过主动锥形齿轮309带动与其啮合的从动锥形齿轮307转动,从动锥形齿轮307带动烘干罐301转动,烘干罐301带动富硒农产品进行翻滚,同时启动电加热丝406和风扇407,电加热丝406通电后散发热量,风扇407启动后向上方吹气,将电加热丝406散发的热量吹入烘干罐301内,对富硒农产品进行烘干。
36.需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
37.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
