一种钢化玻璃清洁装置的制作方法-j9九游会真人

1.本实用新型涉及清洁技术技术领域，尤其涉及一种钢化玻璃清洁装置。


背景技术：

2.钢化玻璃是一种安全玻璃，它属于预应力玻璃的一种，通过使用化学或物理的方法，使玻璃的表面形成应压力，从而提高玻璃的强度，当这种玻璃的表面承受外力作用时，外力需要首先抵消玻璃表面的应力，以达到提高玻璃承载能力的效果，因为钢化玻璃的安全性较高，因此十分受到欢迎。
3.但是，在钢化玻璃生产线上，需使用清洁装置对打磨和切割后的玻璃板进行表面处理，传统的清洁装置在使用时，清洗液的补充不便，影响表面清洗力度，同时，不能对玻璃板的表面进行干燥处理，导致装置钢化玻璃的清洁度低，且现有的清洁装置在清洁钢化玻璃时，无法对水资源进行重复利用，容易导致水资源的浪费。


技术实现要素：

4.为此，本实用新型提供一种钢化玻璃清洁装置，用以解决上述背景中提到的问题。
5.本实用新型提供一种钢化玻璃清洁装置，包括控制装置、支撑架、储水箱、烘干装置、水泵、输水管、连接管、喷头、固定器、固定块、固定板、连接板、海绵层、过滤装置、过滤箱和电机；
6.所述控制装置连接所述储水箱、所述烘干装置、所述水泵、所述喷头、所述过滤装置和所述电机；所述支撑架一侧设有所述电机，所述电机连接所述水泵和所述过滤装置；
7.所述控制装置一侧设有所述支撑架，所述支撑架上设有所述储水箱和所述烘干装置，所述烘干装置内设有多个烘干管，所述储水箱上设有所述水泵，所述连接管设置在所述储水箱内，所述储水箱通过连接管连接输水管，所述输水管上设有所述喷头，所述输水管与所述喷头相连，所述支撑架一侧设有所述固定器，所述固定器上设有所述固定块和所述固定板，所述固定板下方设有所述连接板，所述连接板上方设有所述海绵层；
8.所述固定板下方设有所述过滤箱，所述过滤箱内包括所述过滤装置，所述过滤装置内设有过滤网和过滤芯。
9.进一步地，所述固定板顶端表面固定安装有固定框，所述固定框中端开设有滑动槽。
10.进一步地，所述喷头为压力式空气雾化喷头。
11.进一步的，所述输水管为可调节管道。
12.进一步地，所述控制装置上设有开关和控制按钮。
13.与现有技术相比，本实用钢化玻璃清洁装置，通过储水箱上的水泵连接输水管、连接管和压力式空气雾化喷头，解决了清洗液的补充不便，影响表面清洗力度的问题，烘干器内设有多个烘干管，有效解决不能对玻璃板的表面进行干燥处理，导致装置钢化玻璃的清洁度低的问题，且通过过滤箱内的过滤装置、过滤网和过滤芯解决了现有的清洁装置在清
洁钢化玻璃时，无法对水资源进行重复利用，容易导致水资源的浪费的问题，将水过滤进行二次利用，从而进一步减少了水资源的流失。
附图说明

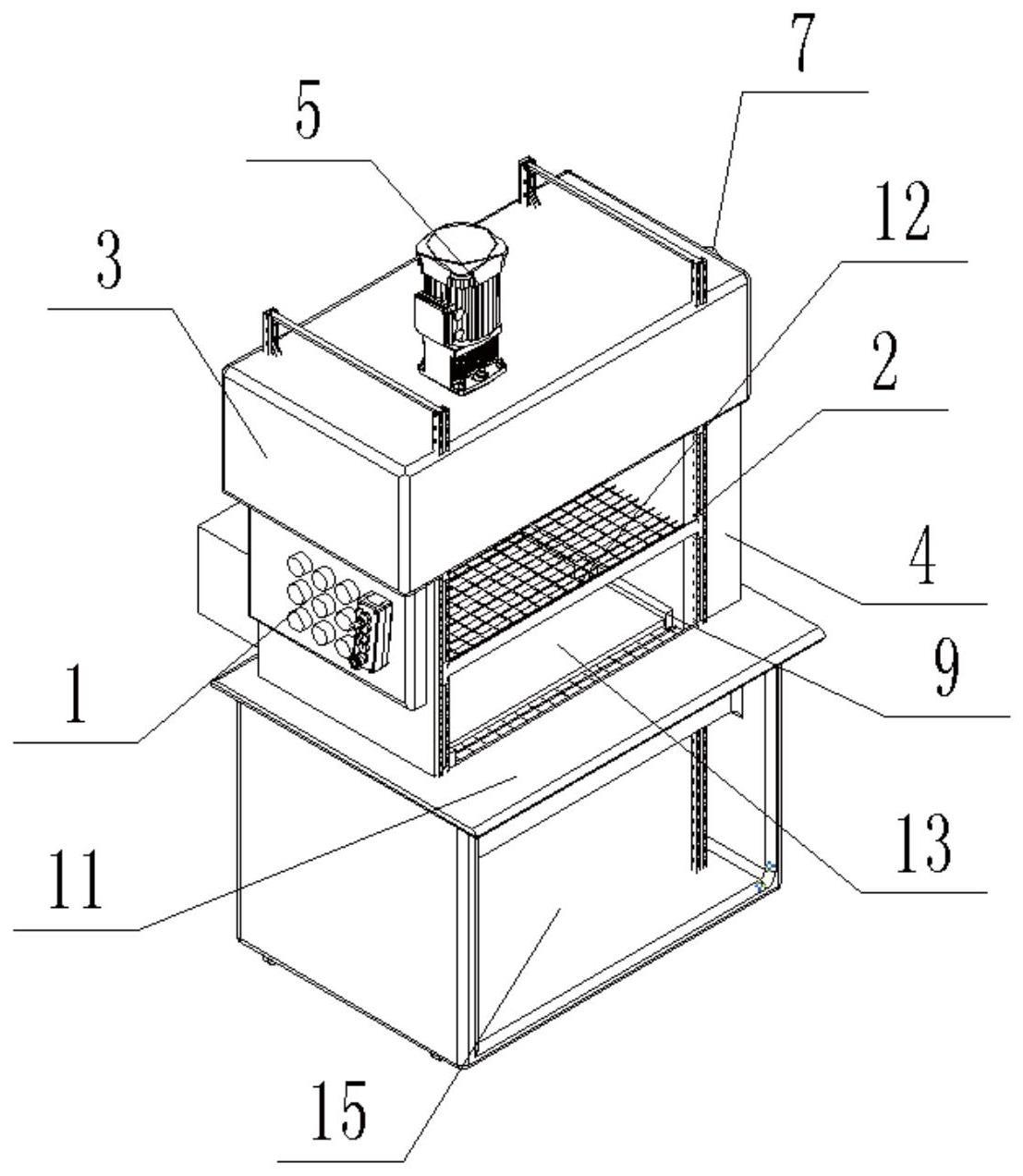

14.图1为本实用新型所述的一种钢化玻璃清洁装置主视图；
15.图2为本实用新型所述的一种钢化玻璃清洁装置的内部结构示意图；
16.图3为本实用新型所述的一种钢化玻璃清洁装置的烘干装置内部结构示意图。
具体实施方式
17.为了使本实用新型的目的和优点更加清楚明白，下面结合实施例对本实用新型作进一步描述；应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定本实用新型。
18.下面参照附图来描述本实用新型的优选实施方式。本领域技术人员应当理解的是，这些实施方式仅仅用于解释本实用新型的技术原理，并非在限制本实用新型的保护范围。
19.需要说明的是，在本实用新型的描述中，术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方向或位置关系的术语是基于附图所示的方向或位置关系，这仅仅是为了便于描述，而不是指示或暗示所述装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
20.此外，还需要说明的是，在本实用新型的描述中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域技术人员而言，可根据具体情况理解上述术语在本实用新型中的具体含义。
21.以下结合附图对本实用新型作进一步详细说明。
22.请参阅图1-图3所示，本实用新型涉及一种钢化玻璃清洁装置，包括控制装置1、支撑架2、储水箱3、烘干装置4、水泵5、输水管6、连接管7、喷头8、固定器9、固定块10、固定板11、连接板12、海绵层13、过滤装置14、过滤箱15和电机16；所述控制装置1连接所述储水箱3、所述烘干装置4、所述水泵5、所述喷头8、所述过滤装置14和所述电机16；所述支撑架2一侧设有所述电机16，所述电机16连接所述水泵5和所述过滤装置14；所述控制装置1一侧设有所述支撑架2，所述支撑架2上设有所述储水箱3和所述烘干装置4，所述烘干装置4内设有多个烘干管，所述储水箱3上设有所述水泵5，所述连接管7设置在所述储水箱3内，所述储水箱3通过连接管7连接输水管6，所述输水管6上设有所述喷头8，所述输水管6与所述喷头8相连，所述支撑架2一侧设有所述固定器9，所述固定器9上设有所述固定块10和所述固定板11，所述固定板11下方设有所述连接板12，所述连接板12上方设有所述海绵层13；所述固定板11下方设有所述过滤箱15，所述过滤箱15内包括所述过滤装置14，所述过滤装置14内设有过滤网和过滤芯，所述固定板11顶端表面固定安装有固定框，所述固定框中端开设有滑动槽，所述喷头8为压力式空气雾化喷头，所述输水管6为可调节管道，所述控制装置1上设有开关和控制按钮。
23.工作原理：当玻璃放入海绵层13上后，通过固定器9、固定块10和固定板11进行稳固固定后，控制装置1控制水泵5对储水箱3进行驱动压力，从而将水流通过输水管6到碰头，进行压力式空气雾化清洗，喷头8可360度对玻璃无死角清洗，确保干净无污垢，清洗完毕后，通过烘干装置4对玻璃进行烘干处理，清洗过程中的污水通过海绵层13进入过滤箱15内，通过过滤箱15内的过滤装置14进行过滤，过滤箱15内设有过滤网和过滤过滤芯，对污水进行二次过滤，随后将过滤后的干净的水流进过滤箱15内，进行二次使用。
24.至此，已经结合附图所示的优选实施方式描述了本实用新型的技术方案，但是，本领域技术人员容易理解的是，本实用新型的保护范围显然不局限于这些具体实施方式。在不偏离本实用新型的原理的前提下，本领域技术人员可以对相关技术特征做出等同的更改或替换，这些更改或替换之后的技术方案都将落入本实用新型的保护范围之内。
25.以上所述仅为本实用新型的优选实施例，并不用于限制本实用新型；对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种钢化玻璃清洁装置，其特征在于，包括控制装置、支撑架、储水箱、烘干装置、水泵、输水管、连接管、喷头、固定器、固定块、固定板、连接板、海绵层、过滤装置、过滤箱和电机；所述控制装置连接所述储水箱、所述烘干装置、所述水泵、所述喷头、所述过滤装置和所述电机；所述支撑架一侧设有所述电机，所述电机连接所述水泵和所述过滤装置；所述控制装置一侧设有所述支撑架，所述支撑架上设有所述储水箱和所述烘干装置，所述烘干装置内设有多个烘干管，所述储水箱上设有所述水泵，所述连接管设置在所述储水箱内，所述储水箱通过连接管连接输水管，所述输水管上设有所述喷头，所述输水管与所述喷头相连，所述支撑架一侧设有所述固定器，所述固定器上设有所述固定块和所述固定板，所述固定板下方设有所述连接板，所述连接板上方设有所述海绵层；所述固定板下方设有所述过滤箱，所述过滤箱内包括所述过滤装置，所述过滤装置内设有过滤网和过滤芯。2.根据权利要求1所述的一种钢化玻璃清洁装置，其特征在于，所述固定板顶端表面固定安装有固定框，所述固定框中端开设有滑动槽。3.根据权利要求1所述的一种钢化玻璃清洁装置，其特征在于，所述喷头为压力式空气雾化喷头。4.根据权利要求1所述的一种钢化玻璃清洁装置，其特征在于，所述输水管为可调节管道。5.根据权利要求1所述的一种钢化玻璃清洁装置，其特征在于，所述控制装置上设有开关和控制按钮。

技术总结
本实用新型公开一种钢化玻璃清洁装置，包括控制装置、支撑架、储水箱、烘干装置、水泵、输水管、连接管、喷头、固定器、固定块、固定板、连接板、海绵层、过滤装置、过滤箱和电机；与现有技术相比，本实用钢化玻璃清洁装置，通过储水箱上的水泵连接输水管、连接管和压力式空气雾化喷头，解决了清洗液的补充不便，影响表面清洗力度的问题，烘干器有效解决不能对玻璃板的表面进行干燥处理的问题，且通过过滤箱内的过滤装置、过滤网和过滤芯解决了现有的清洁装置在清洁钢化玻璃时，无法对水资源进行重复利用，容易导致水资源的浪费的问题，将水过滤进行二次利用，从而进一步减少了水资源的流失。从而进一步减少了水资源的流失。从而进一步减少了水资源的流失。


技术研发人员：王维柱
受保护的技术使用者：哈尔滨瑞晶门窗科技有限公司
