一种水中和处理装置的制作方法

1.本实用新型涉及水中和处理技术领域,具体为一种水中和处理装置。


背景技术:

2.水中和是对酸性废水的酸根离子或碱性废水中的氢氧根离子进行中和,使水处于中性状态,在进行水中和处理的过程中需要用到水中和处理装置进行处理。
3.专利申请公布号cn218435193u的实用新型专利公开了一种酸性废水中和处理装置,包括处理池,所述处理池底部设有排水管,所述处理池上壁两侧设有一对电动滑轨,所述电动滑轨上设有电动滑块,所述电动滑块上壁立柱,一对所述立柱上端安装有顶板,所述顶板上安装有加药部件,本实用新型涉及废水处理技术领域,本装置结构紧凑,通过电动滑块带动顶板进行横向往复运动,配合一对转轴带动搅拌杆对废水进行搅动,有效增加废水的紊流效果,同时中和剂会随顶板同步横向运动,可大面积洒落中和剂,提高中和剂的喷洒均匀性,有利于提高后续混合效果,破碎网上设置的破碎孔可将曝气部件产生的气泡切割破碎成更多微小气泡,提高曝气效果,给人们的使用带来了方便。
4.但是上述装置在实际使用时仍旧存在一些缺点,较为明显的就是无法同时进行酸碱中和,导致对废水的中和效率较慢,且不具有循环处理的功能,导致废水无法快速与酸根离子或氢氧根离子反应,从而降低了水的中和速度。
5.因此,发明一种水中和处理装置来解决上述问题很有必要。


技术实现要素:

6.本实用新型的目的在于提供一种水中和处理装置,具备酸碱中和和高效中和的优点,解决了无法同时进行酸碱中和,导致对废水的中和效率较慢,且不具有循环处理的功能,导致废水无法快速与酸根离子或氢氧根离子反应的问题。
7.为实现上述目的,本实用新型提供如下技术方案:一种水中和处理装置,包括处理罐,所述处理罐的左右两侧均固定安装有循环组件,所述处理罐的内腔固定安装有搅拌混合组件,所述搅拌混合组件包括驱动电机和竖管,所述竖管的顶部活动安装有供液组件,所述处理罐正表面底部的中心处连通有排液阀,所述处理罐中心处的右侧连通有加液管。
8.优选的,所述处理罐底部的四角均固定焊接有支撑腿,所述支撑腿的底部固定焊接有支撑底板。
9.优选的,所述循环组件包括循环进管,所述循环进管连通于处理罐底部的内圈,两个循环进管远离处理罐的一端分别延伸至处理罐的左右两侧并安装有循环泵。
10.优选的,所述循环泵的进液端与循环进管的顶部连通,所述循环泵的出液端连通有循环出管,所述循环出管远离循环泵的一端延伸至处理罐的顶部并与其顶部的外圈连通。
11.优选的,所述驱动电机固定安装于处理罐底部的中心处,所述驱动电机输出轴的顶部贯穿至处理罐内腔的底部与竖管的底部固定连接,所述竖管表面的底部固定套设有拨
动板,所述竖管外表面的顶部连通有出液扁管,所述出液扁管表面的两侧均连通有出液管。
12.优选的,所述供液组件包括转动连接头,所述转动连接头通过密封轴承转动连接于竖管的顶部,所述转动连接头的顶部连通有连接管,所述连接管表面的顶部固定安装有流量调节阀,所述连接管的顶部连通有储液筒。
13.优选的,所述储液筒顶部的中心处连通有注液管,所述转动连接头与竖管的顶部处于连通状态。
14.与现有技术相比,本实用新型的有益效果如下:
15.1、本实用新型通过循环进管、循环泵和循环出管的使用,具有对废水进行上下循环的优点,能够使废水不断上下交替更换,从而提高与处理液的混合效率。
16.2、本实用新型通过转动连接头、连接管和储液筒的使用,具有对不同处理液进行存储的优点,能够在需要酸性中和或碱性中和时,通入相应的处理液,从而达到高效中和的效果。
附图说明

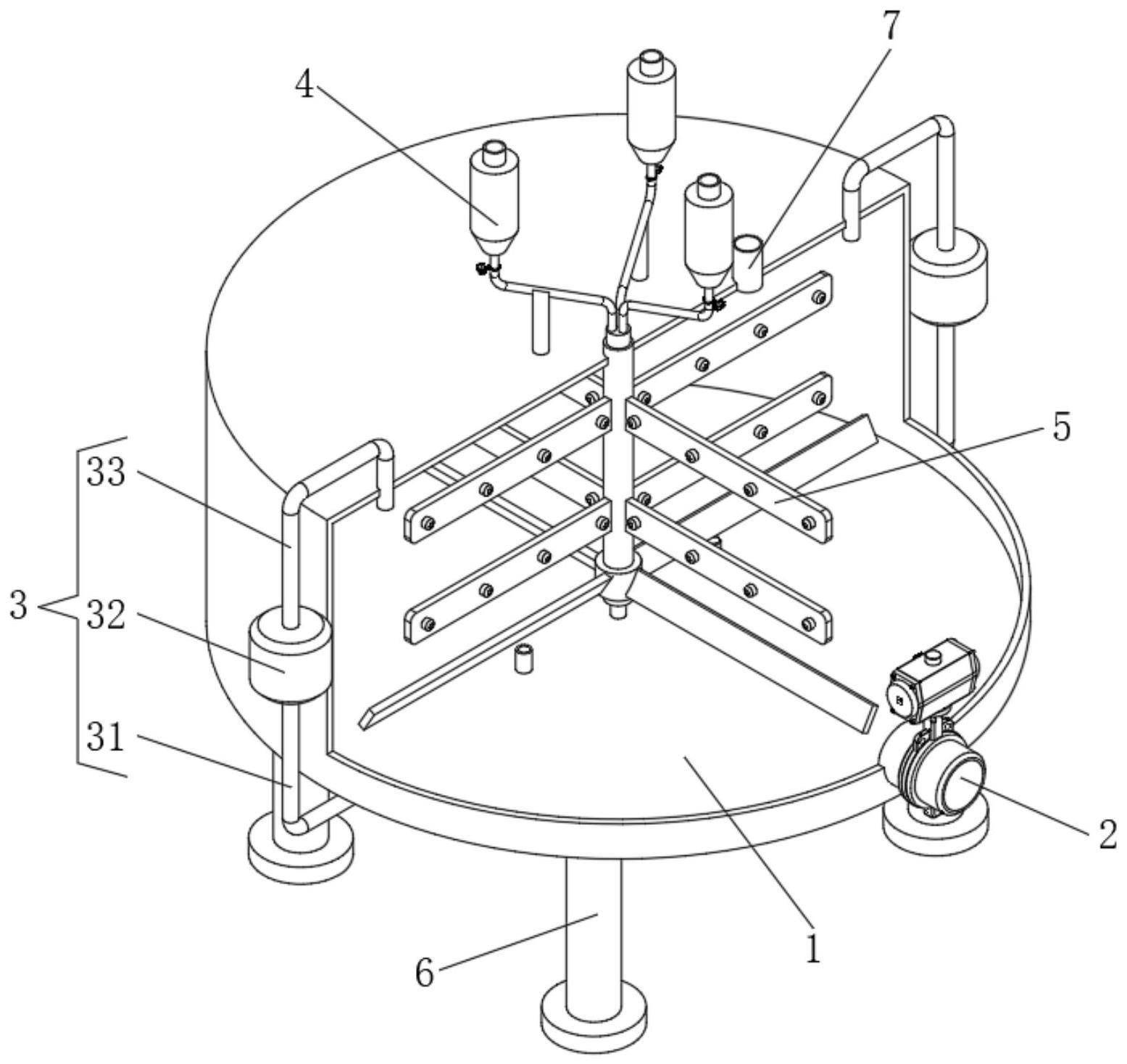

17.图1为本实用新型局部结构剖视立体结构示意图;
18.图2为本实用新型局部结构仰视剖视立体示意图;
19.图3为本实用新型供液组件和搅拌混合组件配合立体示意图。
20.图中:1、处理罐;2、排液阀;3、循环组件;31、循环进管;32、循环泵;33、循环出管;4、供液组件;41、转动连接头;42、连接管;43、注液管;44、储液筒;45、流量调节阀;5、搅拌混合组件;51、驱动电机;52、拨动板;53、出液管;54、出液扁管;55、竖管;6、支撑腿;7、加液管。
具体实施方式
21.请参阅图1-图3,一种水中和处理装置,包括处理罐1,处理罐1的左右两侧均固定安装有循环组件3,处理罐1的内腔固定安装有搅拌混合组件5,搅拌混合组件5包括驱动电机51和竖管55,竖管55的顶部活动安装有供液组件4,处理罐1正表面底部的中心处连通有排液阀2,处理罐1中心处的右侧连通有加液管7,通过加液管7的使用,能够方便向处理罐1内部添加需要处理的废水;
22.处理罐1底部的四角均固定焊接有支撑腿6,支撑腿6的底部固定焊接有支撑底板,通过支撑腿6和支撑底板的使用,能够对处理罐1进行稳定支撑,从而避免其工作过程中发生晃动;
23.循环组件3包括循环进管31,循环进管31连通于处理罐1底部的内圈,两个循环进管31远离处理罐1的一端分别延伸至处理罐1的左右两侧并安装有循环泵32;
24.循环泵32的进液端与循环进管31的顶部连通,循环泵32的出液端连通有循环出管33,循环出管33远离循环泵32的一端延伸至处理罐1的顶部并与其顶部的外圈连通;
25.驱动电机51固定安装于处理罐1底部的中心处,驱动电机51输出轴的顶部贯穿至处理罐1内腔的底部与竖管55的底部固定连接,竖管55表面的底部固定套设有拨动板52,竖管55外表面的顶部连通有出液扁管54,出液扁管54表面的两侧均连通有出液管53;
26.供液组件4包括转动连接头41,转动连接头41通过密封轴承转动连接于竖管55的顶部,转动连接头41的顶部连通有连接管42,连接管42的底部固定连接有支撑杆,支撑杆固
定焊接于处理罐1的顶部,支撑杆能够对连接管42进行支撑和限位,能够避免竖管55转动的过程中,带动其发生晃动,连接管42表面的顶部固定安装有流量调节阀45,连接管42的顶部连通有储液筒44;
27.储液筒44顶部的中心处连通有注液管43,转动连接头41与竖管55的顶部处于连通状态,通过转动连接头41的使用,能够方便使竖管55转动的过程中,不会对连接管42造成影响。
28.使用时,将废水通过加液管7加入处理罐1内部,然后启动驱动电机51和循环泵32,通过驱动电机51输出轴带动竖管55转动,从而带动其表面的拨动板52和出液扁管54转动,通过拨动板52对废水进行拨动,使废水不断翻滚,同时,出液扁管54对废水进行搅拌,在搅拌的过程中,打开相应的储液筒44底部的流量调节阀45,并控制其流出速度,然后使处理液通过连接管42和竖管55进入出液扁管54内部,最后通过出液管53排出至废水内部,使竖管55在搅拌的过程中,将流出的处理液充分与废水混合,同时,通过循环泵32从循环进管31内部抽取处理罐1内腔底部的水,然后通过循环出管33排出至处理罐1内腔的顶部,使废水进行上下循环,从而进行充分中和。
29.综上所述:该水中和处理装置,通过处理罐1、循环组件3、供液组件4和搅拌混合组件5的配合,解决了无法同时进行酸碱中和,导致对废水的中和效率较慢,且不具有循环处理的功能,导致废水无法快速与酸根离子或氢氧根离子反应的问题。
