1.本实用新型涉及鱼粉生产技术领域，尤其涉及一种鱼粉生产蒸煮机。


背景技术：

2.鱼粉是一种高蛋白饲料原料，其生产过程是用一种或多种鱼类为原料，经过蒸煮、压榨、干燥、粉碎等步骤形成鱼粉，鱼粉加工过程中会使用到蒸煮机，其中蒸煮机是鱼粉成套设备的主要组成部分。
3.鱼粉加工原料有很多种，其中不乏许多体积较大的鱼类，原料鱼在经过解冻后，直接通过进料管将鱼加入机身内部的螺旋叶片进行蒸煮和传送，其中较大的鱼或者积压成团的鱼在蒸煮机中只有表面达到蒸煮所用温度，处在中间位置的原料鱼吸收的热量少，导致鱼料内部容易出现蒸煮不充分的问题，进而也会影响鱼粉的进一步加工。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种鱼粉生产蒸煮机，用于解决上述背景技术中提出的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种鱼粉生产蒸煮机，包括蒸煮舱，所述蒸煮舱表面固定插接有进料管，所述进料管表面设置有驱动组件，所述进料管内部通过驱动组件固定套接有第一破碎辊与第二破碎辊，所述进料管内部通过驱动组件固定套接有压辊，所述进料管内部固定连接有导辊。
7.优选的，所述驱动组件由第一电机、第一连杆、第二连杆、第一同步轮、第一同步带、转杆、第二同步轮和第二同步带组成，所述第一电机与进料管表面固定连接，所述第一连杆与进料管表面转动连接，且第一连杆与第一电机输出端固定连接，且第一连杆与第一破碎辊固定连接，所述第二连杆与进料管表面转动连接，且第二连杆与第二破碎辊固定连接，所述第一同步轮与第一连杆表面固定套接，且第一同步轮的数量有两个，且第一同步轮与第二连杆固定套接，所述第一同步带与第一同步轮表面相啮合，所述进料管内部转动连接有转杆，且转杆与压辊固定连接，所述第二同步轮与第一连杆表面固定套接，且第二同步轮的数量有两个，且第二同步轮与转杆固定套接，所述第二同步带与第二同步轮表面相啮合。
8.优选的，所述蒸煮舱右侧固定连接有第二电机，所述蒸煮舱内部转动连接有空心螺杆，且空心螺杆与第二电机输出端固定连接，所述空心螺杆内部固定插接有导气管，所述空心螺杆表面设置有螺杆空心叶片。
9.优选的，所述空心螺杆左侧固定插接有供汽管，且供汽管与蒸煮舱转动连接。
10.优选的，所述蒸煮舱表面设置有压力表，所述蒸煮舱表面固定插接有出料管。
11.优选的，所述蒸煮舱表面固定连接有支撑架，且支撑架的数量有两个。
12.优选的，所述第一破碎辊与第二破碎辊均采用金属材质制成，且第一破碎辊与第二破碎辊呈对称分布。
13.与现有技术相比，本实用新型的有益效果是：该鱼粉生产蒸煮机，首先将鱼料通过进料管放入，此时通过驱动组件带动第一破碎辊与第二破碎辊对放入的鱼料进行破碎，此时第二连杆与第一连杆就会带动第二破碎辊与第一破碎辊进行工作，当体积较大的鱼类或者积压成团的在经过第一破碎辊与第二破碎辊会被破碎均匀，随后鱼料会向下掉落，进而带动转杆上的压辊转动，压辊和导辊配合使得掉落的鱼料在经过挤压后均匀的落入蒸煮舱内部；实现了便于对较大的鱼或者积压成团的鱼进行破碎处理的目标，避免了蒸煮过程中鱼料内部容易出现蒸煮不充分的问题，避免了会影响鱼粉的下一步加工的问题。
附图说明

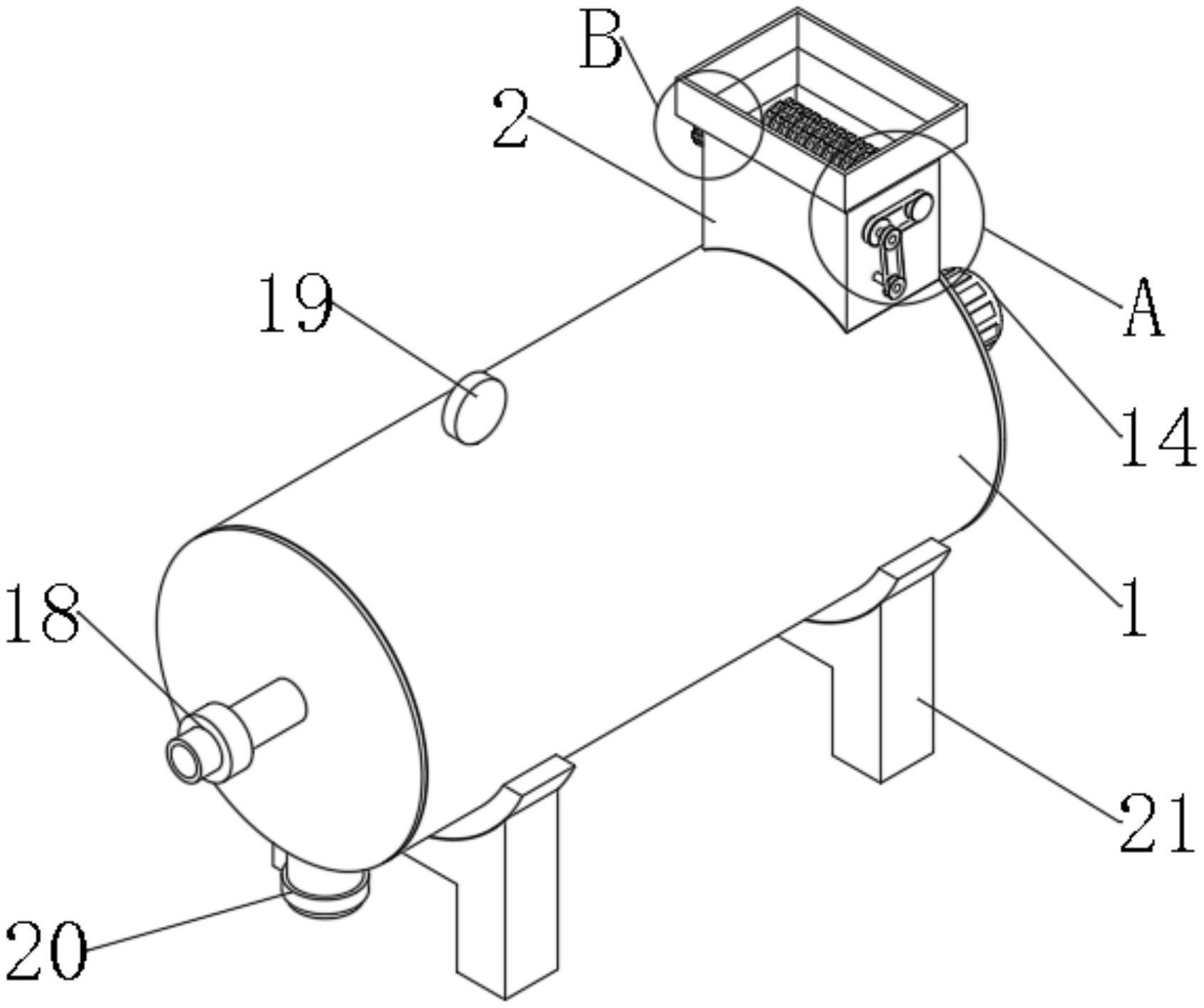

14.图1为本实用新型结构正等测图；
15.图2为本实用新型a处结构放大图；
16.图3为本实用新型b处结构放大图；
17.图4为本实用新型内部结构示意图；
18.图5为本实用新型c处结构放大图；
19.图6为本实用新型结构剖视图。
20.图中：1、蒸煮舱；2、进料管；3、第一电机；4、第一连杆；5、第一破碎辊；6、第二连杆；7、第二破碎辊；8、第一同步轮；9、第一同步带；10、转杆；11、第二同步轮；12、第二同步带；13、压辊；14、第二电机；15、空心螺杆；16、导气管；17、螺杆空心叶片；18、供汽管；19、压力表；20、出料管；21、支撑架；22、导辊。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.参照图1-6，一种鱼粉生产蒸煮机，包括蒸煮舱1，蒸煮舱1表面固定插接有进料管2，进料管2表面设置有驱动组件，驱动组件由第一电机3、第一连杆4、第二连杆6、第一同步轮8、第一同步带9、转杆10、第二同步轮11和第二同步带12组成，第一电机3与进料管2表面固定连接，第一连杆4与进料管2表面转动连接，且第一连杆4与第一电机3输出端固定连接，且第一连杆4与第一破碎辊5固定连接，第二连杆6与进料管2表面转动连接，且第二连杆6与第二破碎辊7固定连接，第一同步轮8与第一连杆4表面固定套接，且第一同步轮8的数量有两个，且第一同步轮8与第二连杆6固定套接，第一同步带9与第一同步轮8表面相啮合，进料管2内部转动连接有转杆10，且转杆10与压辊13固定连接，第二同步轮11与第一连杆4表面固定套接，且第二同步轮11的数量有两个，且第二同步轮11与转杆10固定套接，第二同步带12与第二同步轮11表面相啮合，驱动组件的设置，第一电机3输出端驱动第一连杆4转动，第一连杆4带动第一同步轮8与第二同步轮11进行转动，此时第一同步轮8通过第一同步带9就会使得第二连杆6上的第一同步轮8也进行转动，此时第二同步轮11也会通过第二同步带12带动转杆10上的第二同步轮11转动，转杆10带动压辊13转动，使得第一破碎辊5与第二破碎辊7可以方便的进行转动，进而对鱼料进行破碎处理，下落的鱼料在经过挤压后均匀落入蒸
煮舱1内部，进料管2内部通过驱动组件固定套接有第一破碎辊5与第二破碎辊7，第一破碎辊5与第二破碎辊7均采用金属材质制成，且第一破碎辊5与第二破碎辊7呈对称分布，金属材质制成的第一破碎辊5与第二破碎辊7具有更好的结构强度，进而能够更好的对鱼进行破碎，减小鱼的体积，进料管2内部通过驱动组件固定套接有压辊13，进料管2内部固定连接有导辊22，蒸煮舱1右侧固定连接有第二电机14，蒸煮舱1内部转动连接有空心螺杆15，且空心螺杆15与第二电机14输出端固定连接，空心螺杆15内部固定插接有导气管16，空心螺杆15表面设置有螺杆空心叶片17，第二电机14输出端驱动空心螺杆15转动，鱼料通过螺杆空心叶片17、导气管16的配合实现蒸煮传送，空心螺杆15左侧固定插接有供汽管18，且供汽管18与蒸煮舱1转动连接，蒸煮舱1表面设置有压力表19，蒸煮舱1表面固定插接有出料管20，压力表19可以观察蒸煮舱1内部的压力情况，出料管20可以方便的将蒸煮完成后的鱼进行排出，蒸煮舱1表面固定连接有支撑架21，且支撑架21的数量有两个，两个支撑架21的设置，使得该鱼粉生产蒸煮机可以稳定的进行放置，该鱼粉生产蒸煮机，首先将鱼料通过进料管2放入，此时通过驱动组件带动第一破碎辊5与第二破碎辊7对放入的鱼料进行破碎，此时第二连杆6与第一连杆4就会带动第二破碎辊7与第一破碎辊5进行工作，当体积较大的鱼类或者积压成团的在经过第一破碎辊5与第二破碎辊7会被破碎均匀，随后鱼料会向下掉落，进而带动转杆10上的压辊13转动，压辊13和导辊22配合使得掉落的鱼料在经过挤压后均匀的落入蒸煮舱1内部，实现了便于对较大的鱼或者积压成团的鱼进行破碎处理的目标，避免了蒸煮过程中鱼料内部容易出现蒸煮不充分的问题，避免了会影响鱼粉的下一步加工的问题。
23.该文中出现的电器元件均与外界的主控器及220v市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
24.在使用时：在进行鱼粉生产蒸煮时，首先将鱼料通过进料管2放入，此时通过驱动组件带动第一破碎辊5与第二破碎辊7对放入的鱼料进行破碎，首先第一电机3工作，第一电机3输出端驱动第一连杆4转动，第一连杆4带动第一同步轮8与第二同步轮11进行转动，此时第一同步轮8通过第一同步带9就会使得第二连杆6上的第一同步轮8也进行转动，此时第二连杆6与第一连杆4就会带动第二破碎辊7与第一破碎辊5进行工作，当体积较大的鱼类或者积压成团的在经过第一破碎辊5与第二破碎辊7会被破碎均匀，随后鱼料会向下掉落，此时第二同步轮11也会通过第二同步带12带动转杆10上的第二同步轮11转动，进而带动转杆10上的压辊13转动，压辊13和导辊22配合使得掉落的鱼料在经过挤压后均匀的落入蒸煮舱1内部，此时破碎后的鱼原料便不会存在中间位置不易吸收热量的问题。
25.综上所述，该鱼粉生产蒸煮机，首先将鱼料通过进料管2放入，此时通过驱动组件带动第一破碎辊5与第二破碎辊7对放入的鱼料进行破碎，此时第二连杆6与第一连杆4就会带动第二破碎辊7与第一破碎辊5进行工作，当体积较大的鱼类或者积压成团的在经过第一破碎辊5与第二破碎辊7会被破碎均匀，随后鱼料会向下掉落，进而带动转杆10上的压辊13转动，压辊13和导辊22配合使得掉落的鱼料在经过挤压后均匀的落入蒸煮舱1内部，实现了便于对较大的鱼或者积压成团的鱼进行破碎处理的目标，避免了蒸煮过程中鱼料内部容易出现蒸煮不充分的问题，避免了会影响鱼粉的下一步加工的问题，解决了上述背景技术中所提出的问题。
26.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存
在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
27.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
