1.本实用新型涉及青莲子加工技术领域，具体为一种莲蓬采摘的青莲子加工平台。


背景技术：

2.其中现在技术中授权公告号为cn216453258u提出的一种莲蓬采摘的青莲子加工平台，涉及青莲子加工技术领域，包括加工机体、浸泡箱、控制器、电机、清洗箱、干燥箱、推杆、冷风机和拉杆，所述清洗箱的一端活动安装有移动板。本实用新型通过设置电机、浸泡箱、清洗箱和干燥箱，电机可以带动转杆和浸泡箱转动，可以使浸泡箱内的青莲子掉落到清洗箱内，推杆使清洗干净的青莲子直接进入干燥箱，该装置可以快速完成青莲子的浸泡、清洗和干燥，加快青莲子的加工速度，通过设置冷风机，冷风机向下吹出冷风。
3.其通过浸泡箱对莲子的晃动，实现了对莲子的清洗，但由于莲子的数目过多，难以对莲子进行彻底的清洗干净，导致后续的包装品质下降。


技术实现要素：

4.本实用新型要解决的技术问题是克服现有的缺陷，提供一种莲蓬采摘的青莲子加工平台，其通过隔板将待加工的莲子进行分拣，可以有效防止莲子传送过程中发生堵塞，并且通过清理组件可以对莲子进行清理，最后通过烘干组件对莲子进行烘干完成，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种莲蓬采摘的青莲子加工平台，包括加工台、分拣箱、清理组件和烘干组件；
6.加工台：左端设有支撑杆，所述支撑杆的上端固定连接有分拣箱，所述加工台的右端设有开口；
7.烘干组件：设置在加工台的右端；
8.清理组件：包含支腿、电机、连杆、转盘、滑块、移动块、轨道、筛网和毛刷，所述加工台的内部设有安装槽，所述安装槽的内部左端固定连接有支腿，所述支腿的上端固定连接有横向放置的电机，所述电机的输出轴固定连接有连杆的底端，所述安装槽的内部左右两侧分别固定连接有两个轨道，所述轨道内部滑动连接有移动块，左端的移动块的右端开设有横槽，所述横槽的内部滑动连接有滑块，所述滑块的右端转动连接有转盘，所述连杆的顶端通过转轴固定连接有转盘右端，所述移动块的上端前后两侧分别固定连接有两个支撑柱，所述支撑柱的上端固定连接有筛网，所述安装槽的外部设有防水外壳，所述防水外壳的四角分别开设有四个通孔，所述支撑柱的外周侧滑动连接通孔，所述加工台的内部前后两侧分别设有两个毛刷，所述电机的输入端通过外部控制开关组电连接外部电源的输出端，电机接通电源后输出轴转动使连杆转动，从而使转盘在滑块内部转动，带动滑块在横槽内部滑动，同时使移动块在可以在轨道内部竖向滑动，最终使筛网可以上下抖动，使莲子可以在加工台里面反复清洗，并且可以通过和毛刷的碰撞使莲子表面的污垢可以被清理掉。
9.进一步的，所述加工台的左端开设有传送孔，所述加工台的左端中部设有l型支撑
杆，所述l型支撑杆的后端上侧固定连接有分拣箱，所述分拣箱的左端开口设有传送管，所述传送管的上端固定连接有进料口，l型支撑杆用于支撑起分拣箱，莲子颗粒可以从进料口内部进入至分拣箱内部。
10.进一步的，所述分拣箱的内部设有隔板，所述隔板将分拣箱内部分割成小通道，所述小通道右端固定连接加工台的左端开口，所述加工台的右端开口下侧固定连接有缓冲板，隔板用于防止莲子在传送过程中由于数目过多造成堵塞，缓冲板用于防止莲子表面摔伤破损。
11.进一步的，所述烘干组件包含烘干箱、加热箱、鼓风机和导热管，所述缓冲板的下侧设有烘干箱，所述烘干箱的后端设有加热箱，所述加热箱的左端固定连接有鼓风机，所述加热箱的前端固定连接有导热管，所述导热管的前端延伸至烘干箱内壁，所述鼓风机的输入端通过外部控制开关组电连接外部电源的输出端，鼓风机接通电源后可以向加热箱内部呼入空气，烘干箱用于将清洗好的莲子烘干。
12.进一步的，所述烘干组件还包含电热丝和挡风板，所述加热箱的内部设有蛇形的电热丝，所述加热箱的底端线性阵列有挡风板，所述电热丝的外周侧套接挡风板侧端通孔，电热丝发热可以将空气加热，挡风板用于延长加热箱内部空气流通的时间，便于空气的充分加热。
13.进一步的，所述加工台的右端底侧固定连接有排水管，所述加工台的左端上侧开设有加水孔，所述加工台的底端四角分别固定连接有四个支腿，通过加水孔向加工台内部注水，便于对莲子的清洗，污水可以通过排水管排出。
14.与现有技术相比，本实用新型的有益效果是：本莲蓬采摘的青莲子加工平台，具有以下好处：
15.1、本莲蓬采摘的青莲子加工平台，设置了清理组件，电机接通电源后输出轴转动使连杆转动，从而使转盘在滑块内部转动，带动滑块在横槽内部滑动，同时使移动块在可以在轨道内部竖向滑动，最终使筛网可以上下抖动，使莲子可以在加工台里面反复清洗，并且可以通过和毛刷的碰撞使莲子表面的污垢可以被清理掉。
16.2、本莲蓬采摘的青莲子加工平台，设置了隔板，用于防止莲子在传送过程中由于数目过多造成堵塞，缓冲板用于防止莲子表面摔伤破损，通过加水孔向加工台内部注水，便于对莲子的清洗，污水可以通过排水管排出。
17.3、本莲蓬采摘的青莲子加工平台，设置了烘干组件，鼓风机接通电源后可以向加热箱内部呼入空气，烘干箱用于将清洗好的莲子烘干，电热丝发热可以将空气加热，挡风板用于延长加热箱内部空气流通的时间，便于空气的充分加热。
附图说明

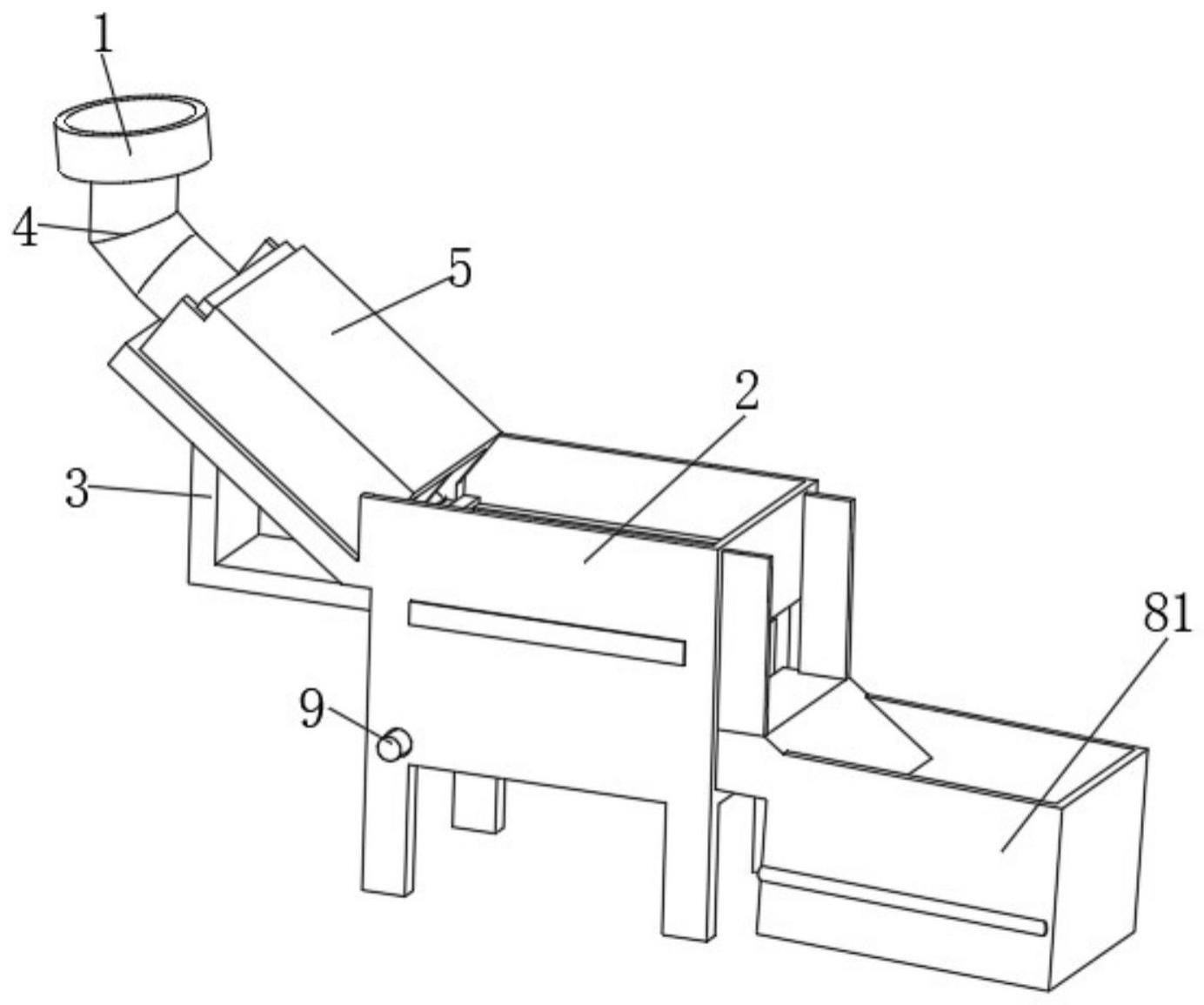

18.图1为本实用新型结构示意图；
19.图2为本实用新型上侧剖面结构示意图；
20.图3为本实用新型图2中a处局部放大结构示意图；
21.图4为本实用新型左侧剖面结构示意图；
22.图5为本实用新型图4中b处局部放大结构示意图；
23.图6为本实用新型图4中c处局部放大结构示意图。
24.图中：1进料口、2加工台、3支撑杆、4传送管、5分拣箱、6隔板、7清理组件、71支腿、72电机、73连杆、74转盘、75滑块、76移动块、77轨道、78筛网、79毛刷、8烘干组件、81烘干箱、82加热箱、83鼓风机、84电热丝、85挡风板、86导热管、9排水管。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-6，本实施例提供一种技术方案：一种莲蓬采摘的青莲子加工平台，包括加工台2、分拣箱5、清理组件7和烘干组件8；
27.加工台2：左端设有支撑杆3，支撑杆3的上端固定连接有分拣箱5，加工台2的右端设有开口；
28.烘干组件8：设置在加工台2的右端；烘干组件8包含烘干箱81、加热箱82、鼓风机83和导热管86，缓冲板的下侧设有烘干箱81，烘干箱81的后端设有加热箱82，加热箱82的左端固定连接有鼓风机83，加热箱82的前端固定连接有导热管86，导热管86的前端延伸至烘干箱81内壁，鼓风机83的输入端通过外部控制开关组电连接外部电源的输出端，鼓风机83接通电源后可以向加热箱82内部呼入空气，烘干箱81用于将清洗好的莲子烘干。
29.烘干组件8还包含电热丝84和挡风板85，加热箱82的内部设有蛇形的电热丝84，加热箱82的底端线性阵列有挡风板85，电热丝84的外周侧套接挡风板85侧端通孔，电热丝84发热可以将空气加热，挡风板85用于延长加热箱82内部空气流通的时间，便于空气的充分加热。
30.清理组件7：包含支腿71、电机72、连杆73、转盘74、滑块75、移动块76、轨道77、筛网78和毛刷79，加工台2的内部设有安装槽，安装槽的内部左端固定连接有支腿71，支腿71的上端固定连接有横向放置的电机72，电机72的输出轴固定连接有连杆73的底端，安装槽的内部左右两侧分别固定连接有两个轨道77，轨道77内部滑动连接有移动块76，左端的移动块76的右端开设有横槽，横槽的内部滑动连接有滑块75，滑块75的右端转动连接有转盘74，连杆73的顶端通过转轴固定连接有转盘74右端，移动块76的上端前后两侧分别固定连接有两个支撑柱，支撑柱的上端固定连接有筛网78，安装槽的外部设有防水外壳，防水外壳的四角分别开设有四个通孔，支撑柱的外周侧滑动连接通孔，加工台2的内部前后两侧分别设有两个毛刷79，电机72的输入端通过外部控制开关组电连接外部电源的输出端，电机72接通电源后输出轴转动使连杆73转动，从而使转盘74在滑块75内部转动，带动滑块75在横槽内部滑动，同时使移动块76在可以在轨道77内部竖向滑动，最终使筛网78可以上下抖动，使莲子可以在加工台2里面反复清洗，并且可以通过和毛刷79的碰撞使莲子表面的污垢可以被清理掉。
31.加工台2的左端开设有传送孔，加工台2的左端中部设有l型支撑杆3，l型支撑杆3的后端上侧固定连接有分拣箱5，分拣箱5的左端开口设有传送管4，传送管4的上端固定连接有进料口1，l型支撑杆3用于支撑起分拣箱5，莲子颗粒可以从进料口1内部进入至分拣箱5内部。
32.分拣箱5的内部设有隔板6，隔板6将分拣箱5内部分割成小通道，小通道右端固定连接加工台2的左端开口，加工台2的右端开口下侧固定连接有缓冲板，隔板6用于防止莲子在传送过程中由于数目过多造成堵塞，缓冲板用于防止莲子表面摔伤破损。
33.加工台2的右端底侧固定连接有排水管9，加工台2的左端上侧开设有加水孔，加工台2的底端四角分别固定连接有四个支腿，通过加水孔向加工台2内部注水，便于对莲子的清洗，污水可以通过排水管9排出。
34.本实用新型提供的一种莲蓬采摘的青莲子加工平台的工作原理如下：鼓风机83接通电源后可以向加热箱82内部呼入空气，烘干箱81用于将清洗好的莲子烘干，电热丝84发热可以将空气加热，挡风板85用于延长加热箱82内部空气流通的时间，便于空气的充分加热，电机72接通电源后输出轴转动使连杆73转动，从而使转盘74在滑块75内部转动，带动滑块75在横槽内部滑动，同时使移动块76在可以在轨道77内部竖向滑动，最终使筛网78可以上下抖动，使莲子可以在加工台2里面反复清洗，并且可以通过和毛刷79的碰撞使莲子表面的污垢可以被清理掉，l型支撑杆3用于支撑起分拣箱5，莲子颗粒可以从进料口1内部进入至分拣箱5内部，隔板6用于防止莲子在传送过程中由于数目过多造成堵塞，缓冲板用于防止莲子表面摔伤破损，通过加水孔向加工台2内部注水，便于对莲子的清洗，污水可以通过排水管9排出。
35.值得注意的是，以上实施例中所公开的外部控制开关组核心芯片选用的是plc单片机，具体型号为pic16f887ipt，电机72选用伺服电机，鼓风机83选用的是罗茨鼓风机，外部控制开关组控制电机72和鼓风机83工作采用现有技术中常用的方法。
