1.本实用新型属于灭菌设备技术领域，尤其涉及一种防溢水式袋装魔芋杀菌箱。


背景技术：

2.魔芋产品装袋后需要进行杀菌处理，目前常用巴氏杀菌法进行杀菌处理。参见图1，现有的杀菌作业方式是，将袋装魔芋装入置物框300中，再将多个置物框300叠放到吊架200上，最后将吊架200整体吊入杀菌池100中，使池中的热水完全浸没所有的置物框300。之后在预定的温度范围，保温预定的时长后再将吊架200整体吊出杀菌池100。
3.基于作业效率和生产成本的考虑，杀菌池100、吊架200以及置物框300的尺寸配套设计，以便充分利用杀菌池100内的空间。杀菌时，池内的水位通常较高，以便保证浸没所有的袋装产品。
4.将吊架200放入杀菌池100的过程中，如果下降速度稍快，会造成池内热水溅出或涌出。而不同的产品包装体积不同，也造成每批杀菌处理的产品袋的总体积存在差异，放置时也会造成池内热水溢出。再者为保证杀菌效果，池内通常放置略过量的热水，在放置的过程中不可避免的造成热水溢出。
5.每次溢出热水，造成了一定的浪费。池内水温可达80℃，溢出后造成杀菌车间内的温度升高，恶化了劳动环境。而为了避免烫伤，操作者需穿较厚的防护服，若在高温天气下作业，大大增加了作业者中暑的风险。
6.综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。


技术实现要素：

7.针对上述缺陷，本实用新型通过相互连通的箱体和储水罐。杀菌作业时，储水罐随吊架的放入同步下降，保持箱体内的水位稳定，且避免溢出。在保证杀菌效果的同时，避免热水的浪费，优化了作业环境。
8.为了解决上述问题，本实用新型提供一种防溢水式袋装魔芋杀菌箱，包括箱体，所述箱体的一侧设置有可升降的储水罐；所述箱体与储水罐之间连通有输水软管。
9.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述输水软管与箱体的连接位置位于箱体总深度的20-35％之间。
10.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述储水罐的底部设置有升降机构；所述升降机构包括承托储水罐的升降托盘，所述升降托盘的底部设置有液压缸。
11.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述液压缸固设在底盘上，所述底盘上还固设多根导向柱，所述导向柱活动穿接升降托盘。
12.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述箱体的侧壁上安装有高位液位计、低位液位计以及温度传感器。
13.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述高位液位计、低位液位计以及温度传感器均安装在仪器板上，所述仪器板固设在箱体的内壁上。
14.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述储水罐的外壁上包覆有保温层，且储水罐的顶部开设有通气孔。
15.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述箱体的侧壁为中空结构，所述箱体的侧壁上穿设过水管；所述过水管连接输水软管；所述过水管伸出箱体外部的一端连接开关阀。
16.根据本实用新型的防溢水式袋装魔芋杀菌箱，所述箱体为2-4个，且均匀环设在储水罐的周边。
17.综上，本实用新型通过相互连通的箱体和储水罐。杀菌作业时，储水罐随吊架的放入同步下降，保持箱体内的水位稳定，且避免溢出。在保证杀菌效果的同时，避免热水的浪费，优化了作业环境。
附图说明
18.图1是现有技术的结构示意图；

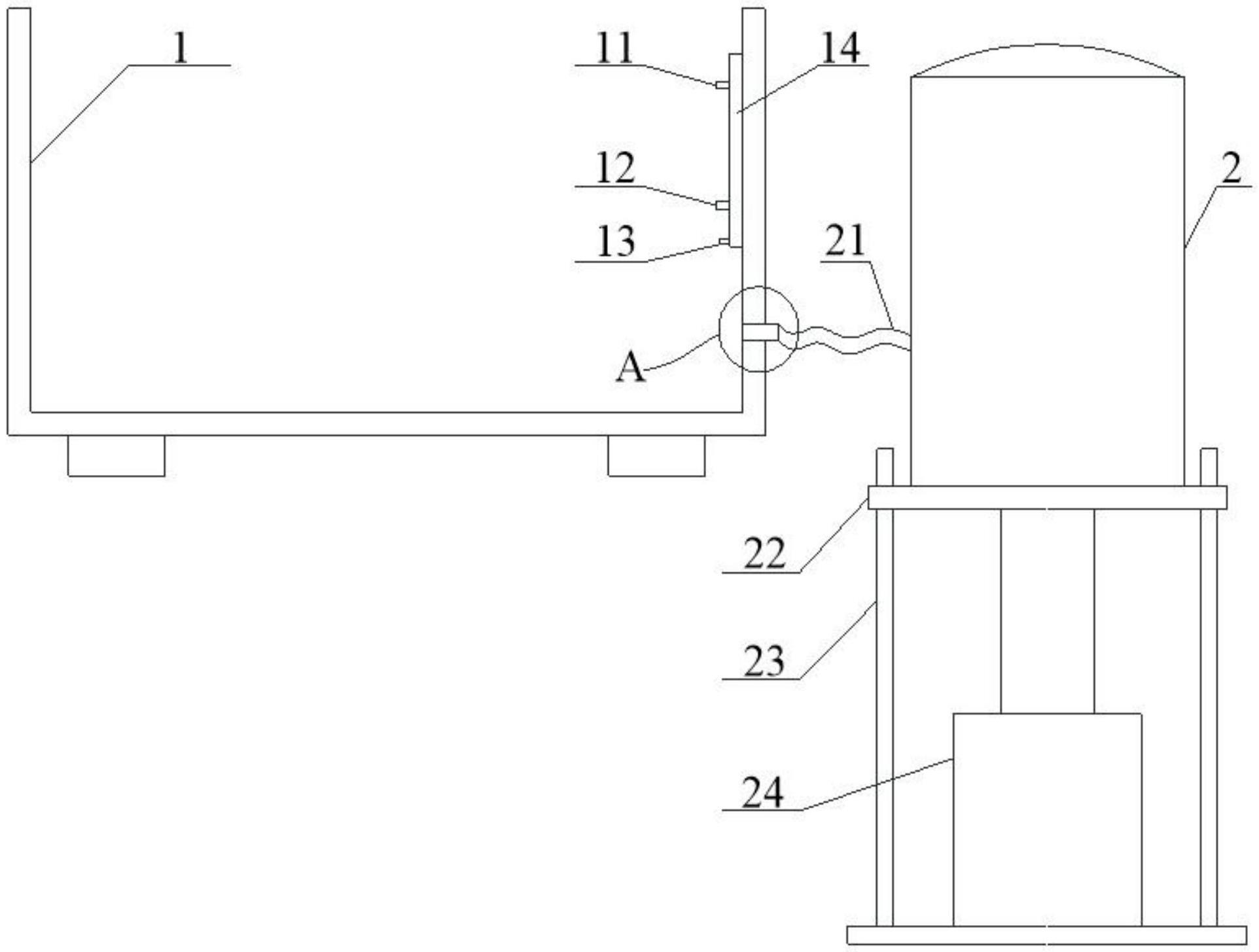

19.图2是本实用新型的结构示意图
20.图3是图2中a区域的结构示意图；
21.图4是本实用新型一实施例的结构示意图；
22.图5是图4中b向的结构示意图；
23.图中：1-箱体，11-高位液位计，12-低位液位计，13-温度传感器，14-仪器板，15-过水管，16-开关阀；2-储水罐，21-输水软管，22-升降托盘，23-导向柱，24-液压缸；100-杀菌池，200-吊架，300-置物框。
具体实施方式
24.参见图2，本实用新型提供了一种防溢水式袋装魔芋杀菌箱，包括箱体1，所述箱体1的一侧设置有可升降的储水罐2；所述箱体1与储水罐2之间连通有输水软管21；
25.吊架200放入时，储水罐2同步下降，箱体1内的水体通过输水软管21进入储水罐2中，避免其水位快速上升造成箱内的水溢出。
26.吊架200吊出时，储水罐2同步上升，将水送回箱体1中，使其恢复液位高度。
27.进一步的，储水罐2的底部设置有升降机构；控制储水罐2的升降速度，或改变升降姿态，可以保持箱内的水位的稳定，即避免水溢出，又保证完全浸没产品。
28.优选的，输水软管21与箱体1的连接位置位于箱体1总深度的20-35％之间；便于箱内的水能够及时流入储水罐2。
29.更好的，所述箱体1的侧壁上安装有高位液位计11和低位液位计12；当箱内的水位达到或超过高位液位计11的位置，储水罐2停止上升并转为下降；当箱内的水位达到或低于低位液位计12的位置，储水罐2停止下降并转为上升；提高了水位调节的精度。
30.优选的，所述箱体1的侧壁上还安转有温度传感器13，实时检测箱内的水温。
31.更好的，本实用新型的高位液位计11、低位液位计12以及温度传感器13均安装在仪器板14上，所述仪器板14固设在箱体1的内壁上；将检测仪器集中安装在仪器板14上，便于安装也便于检修。
32.本实用新型的储水罐2的外壁上包覆有保温层，避免内部的水温过快降低。储水罐
2的顶部开设有通气孔，使储水罐2与箱体1形成连通器，使罐内的水位随储水罐2的升降而升降。
33.本实用新型的升降机构可以为公知的升价机构，如升降机。
34.作为一种实施例，本实用新型的升降机构包括托起储水罐2的升降托盘22，所述升降托盘22的底部设置有液压缸24；液压传动载荷大，升降过程平稳，升降幅度精确可控，便于调节水位。
35.更好的，所述液压缸24固设在底盘上，所述底盘上还固设多根导向柱23，所述导向柱23活动穿接升降托盘22；提高储水罐2的升降平稳性。
36.本领域技术人员可根据箱体1的规格适应性的设定储水罐2的容量规格，使储水罐2的升降调节行程控制在100cm以内，优选控制在50-60cm。避免因过大的升降行程，选配大行程液压缸24，增大设备购置成本。
37.本实用新型可以将箱体1的抬高或者将液压缸24安装在地坑内，使储水罐2到达设计的行程区间。
38.参见图3，优选的，箱体1的侧壁为中空结构，保温性好；所述箱体1的侧壁上穿设过水管15；所述过水管15连接输水软管21；更好的，所述过水管15伸出箱体1外部的一端连接开关阀16；
39.参见图4和图5，为提高车间内的空间利用率同时降低生产成本。作为一种实施例，本实用新型的箱体1为2-4个，且均匀环设在储水罐2周边；杀菌作业的箱体1的开关阀16打开，非作业状态的箱体1的开关阀16关闭；储水罐2依次为各个箱体1提供水位平衡支持，提高作业效率，实现连续作业。
40.综上所述，本实用新型提供了一种防溢水式袋装魔芋杀菌箱，通过相互连通的箱体和储水罐。杀菌作业时，储水罐随吊架的放入同步下降，保持箱体内的水位稳定，且避免溢出。在保证杀菌效果的同时，避免热水的浪费，优化了作业环境。
41.当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员当可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
