1.本实用新型涉及果蔬加工技术领域,具体是一种加工用辅助去皮装置。
背景技术:2.番茄别称为西红柿,茄科番茄属一年生或多年生草本植物,原产南美洲,现全世界广泛栽培,果实营养丰富,具特殊风味,可以生食、煮食、加工番茄酱、汁或整果罐藏,在工厂对番茄进行深加工制成罐头的同时需要对其进行去皮工作。
3.目前,现有的技术对番茄进行去皮是先将番茄放入热水中,使得番茄表皮软化,或者用水果刀先将番茄表皮划开,然后由人工将番茄表皮剥掉,但是这种去皮方式效率较低,人工劳动强度大,不适合番茄的大规模加工,鉴于此,有必要设计一种番茄加工用辅助去皮装置以提高番茄加工效率。
技术实现要素:4.本实用新型的目的在于提供一种加工用辅助去皮装置,以解决上述背景技术中提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:
6.一种加工用辅助去皮装置,包括车架、去皮辊、丝杆调节组件和推板,所述车架的两侧内壁上安装有斜挡块,两个所述斜挡块之间安装有若干个去皮辊,所述车架的内底部安装有弧形底板,所述弧形底板的底部安装有排液管,所述排液管上安装有控制阀,所述车架上在去皮辊正上方安装有丝杆调节组件,所述丝杆调节组件上安装有推板。
7.作为本实用新型进一步的方案:所述去皮辊的两端与车架转动连接,所述去皮辊的一端端部安装有齿轮,两个相邻所述齿轮相互啮合,所述车架一端固定安装有电机,所述电机与位于最下方的去皮辊一端的辊轴直连。
8.作为本实用新型再进一步的方案:所述丝杆调节组件包括滚珠丝杆、丝杆电机和丝杆螺母,所述滚珠丝杆的一端与车架转动连接,所述滚珠丝杆的另一端与安装在车架上的丝杆电机直连,所述滚珠丝杆上安装有丝杆螺母,所述推板安装在丝杆螺母上。
9.作为本实用新型再进一步的方案:所述滚珠丝杆的两侧设置有滑杆,所述滑杆的两端与车架固定连接,所述推板与滑杆滑动连接。
10.作为本实用新型再进一步的方案:所述车架的一端开设有出料口,所述出料口上安装有出料口门板。
11.作为本实用新型再进一步的方案:所述出料口门板包括提拉板和挡水板,所述挡水板上安装有提拉板,所述车架上开设有方便挡水板穿过的插口。
12.作为本实用新型再进一步的方案:所述挡水板的底边缘和两侧边缘均粘结有橡胶垫。
13.作为本实用新型再进一步的方案:所述去皮辊的表面设置有凸起部。
14.与现有技术相比,本实用新型的有益效果是:
15.1、本实用新型通过设置若干个去皮辊和排液管,若干个去皮辊由电机驱动不断转动可以对软化后的番茄进行自动去皮,去皮后通过排液管将带皮废液排出即可,无需人工手动去皮,省时省力。
16.2、本实用新型通过丝杆调节组件和推板,丝杆调节组件可带动推板在去皮辊上移动,便于将去皮后的番茄集中推出,便于人员收集,与现有的人工手动收集方式相比,本实用新型收集效率更高更方便,便于对番茄进行大规模加工。
附图说明

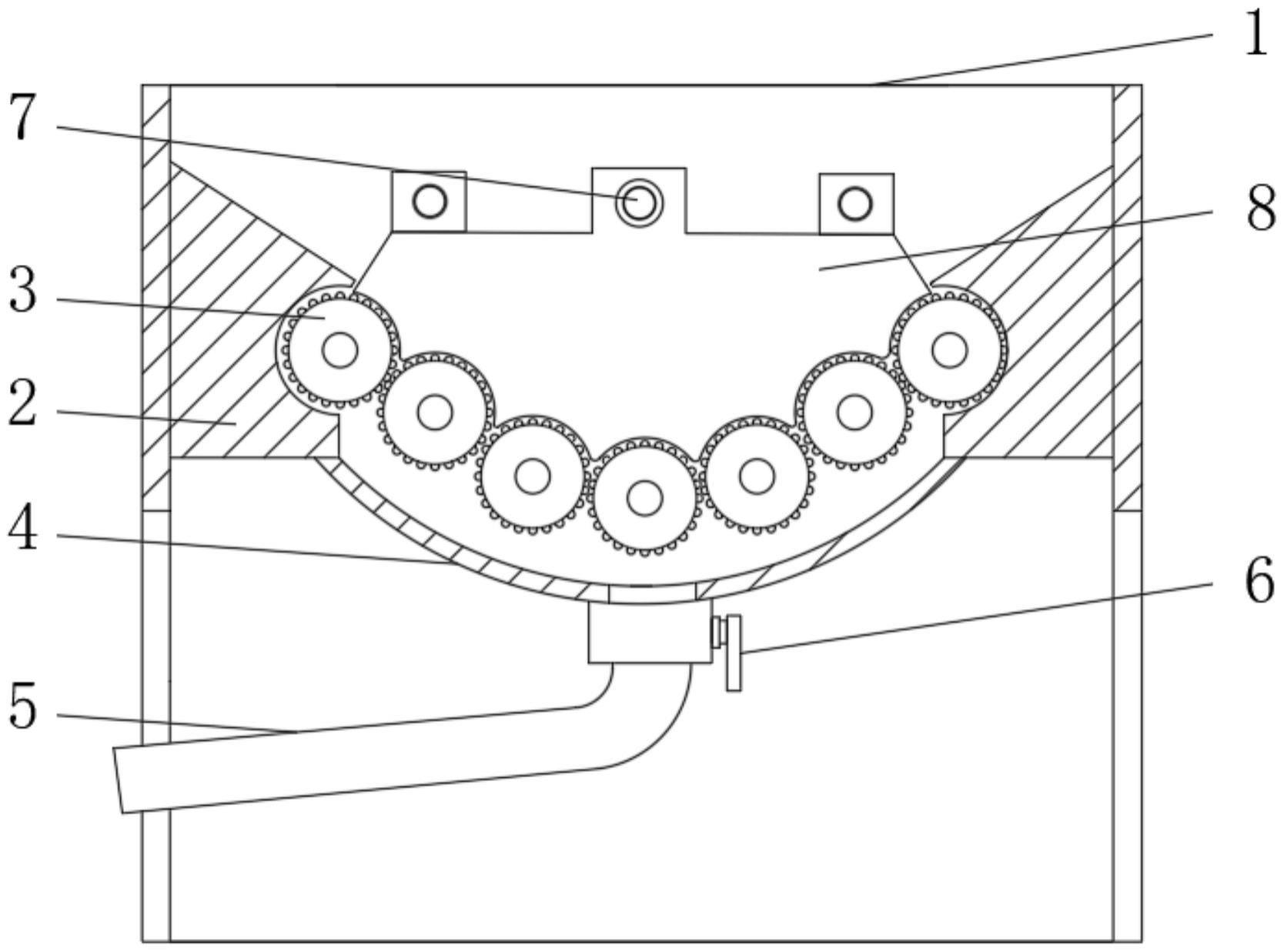

17.图1为一种加工用辅助去皮装置的正剖开图。
18.图2为一种加工用辅助去皮装置的前视图。
19.图3为一种加工用辅助去皮装置的后视图。
20.图4为一种加工用辅助去皮装置图2中出料口门板的结构示意图。
21.1、车架;2、斜挡块;3、去皮辊;4、弧形底板;5、排液管;6、控制阀;7、丝杆调节组件;701、滚珠丝杆;702、丝杆电机;703、丝杆螺母;8、推板;9、滑杆;10、出料口;11、出料口门板;1101、提拉板;1102、挡水板;1103、橡胶垫;12、齿轮;13、电机。
具体实施方式
22.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
23.请参阅图1,本实用新型实施例中,一种加工用辅助去皮装置,包括车架1、去皮辊3、丝杆调节组件7和推板8,车架1的两侧内壁上安装有斜挡块2,两个斜挡块2之间安装有若干个去皮辊3,车架1的内底部安装有弧形底板4,弧形底板4的底部安装有排液管5,排液管5上安装有控制阀6,车架1上在去皮辊3正上方安装有丝杆调节组件7,丝杆调节组件7上安装有推板8。
24.请参阅图3,去皮辊3的两端与车架1转动连接,去皮辊3的一端端部安装有齿轮12,两个相邻齿轮12相互啮合,车架1一端固定安装有电机13,电机13与位于最下方的去皮辊3一端的辊轴直连。
25.请参阅图2,丝杆调节组件7包括滚珠丝杆701、丝杆电机702和丝杆螺母703,滚珠丝杆701的一端与车架1转动连接,滚珠丝杆701的另一端与安装在车架1上的丝杆电机702直连,滚珠丝杆701上安装有丝杆螺母703,推板8安装在丝杆螺母703上,滚珠丝杆701的两侧设置有滑杆9,滑杆9的两端与车架1固定连接,推板8与滑杆9滑动连接,滑杆9的设置可以对推板8进行导向,使得推板8沿着正确方向移动,使得推板8移动更平稳。
26.请参阅图2和图4,车架1的一端开设有出料口10,出料口10上安装有出料口门板11,出料口门板11包括提拉板1101和挡水板1102,挡水板1102上安装有提拉板1101,车架1上开设有方便挡水板1102穿过的插口,出料口门板11的设置可以在对番茄进行注水软化时对出料口10进行密封,防水漏水,挡水板1102的底边缘和两侧边缘均粘结有橡胶垫1103,橡胶垫1103的设置可以增加挡水板1102与出料口10边缘之间的密封性,降低出料口10漏水的
概率。
27.请参阅图1-2,去皮辊3的表面设置有凸起部,设置凸起部可以使得去皮辊3与番茄之间摩擦力更大,使得番茄去皮效果更好
28.本实用新型的工作原理是:
29.使用时,先将番茄放入到去皮辊3上,然后向去皮辊3上添加热水,热水漫过番茄表面,等待5-7分钟后,打开控制阀6将水体通过排液管5排出,排出后的水体可收集起来重新利用,节约水资源,然后开启电机13,电机13带动最底部去皮辊3转动,同时通过齿轮12啮合带动其它去皮辊3转动,番茄在去皮辊3上不断滚动,其表皮与去皮辊3上的凸起部相互摩擦从而与番茄肉分离,去皮结束后,向上将出料口门板11从出料口10上提出,启动丝杆电机702,丝杆电机702带动滚珠丝杆701转动,滚珠丝杆701通过安装在其上的丝杆螺母703带动推板8朝向出料口10方向移动,从而将去皮后的番茄推向出料口10,并从出料口10集中推出,便于进行下一个程序的加工。
30.尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所做的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
