1.本实用新型涉及食品浸泡技术领域，尤其是指一种食品浸泡装置。


背景技术：

2.食品的制造生产是一个复杂的过程，在一些休闲食品生产时，需要对其进行浸泡，使其能够含有适当的水分，使浸泡后的口感更加脆爽，因此，浸泡工序十分重要。
3.传统的浸泡一般都是直接将原材料放入桶中，在桶中加入水静止浸泡，然后盖上盖子，避免杂物落入浸泡罐内，且取出时需要打开盖子，浸泡罐内浸泡的食品进行捞出，同时根据不同的食品，需要选用不同温度的浸泡液进行浸泡，传统的浸泡基本都是在桶内另外加入热水，操作繁杂、不便。


技术实现要素：

4.本实用新型要解决的技术问题是提供一种食品浸泡装置，该食品浸泡装置操作简单，自动浸泡，便于调节浸泡液的温度。
5.为了解决上述技术问题，本实用新型采用如下技术方案：
6.一种食品浸泡装置，其包括浸泡罐、装料框、加热器、温度传感器、显示控制器、安装架、连接横杆、安装座和自动伸缩装置，浸泡罐内设置有浸泡腔，浸泡腔内可放置浸泡液，浸泡腔内还设置有加热器和温度传感器，浸泡罐的顶部安装有安装架，安装架上设置有连接横杆，连接横杆上穿设并固定有安装座，安装座的底部安装有自动伸缩装置，自动伸缩装置的底部设置有挂钩，装料框可挂设于挂钩，装料框可放置于浸泡腔内，浸泡罐的前端表面嵌装有显示控制器，加热器、温度传感器和自动伸缩装置均与显示控制器电连接。
7.进一步地，所述装料框的顶部开设有滑槽。
8.进一步地，所述装料框还设置有顶盖，所述顶盖可滑设于滑槽内。
9.进一步地，所述浸泡罐的一侧设置有出水管，所述出水管和浸泡腔连通。
10.进一步地，所述显示控制器的前端表面嵌装有显示控制面板和温度调节按钮，所述显示控制器的内部设置有控制主机，所述显示控制面板和温度调节按钮均与控制主机电连接。
11.本实用新型的有益效果：实际使用时，浸泡罐内设置的浸泡腔用于放置浸泡液，加热器用于对浸泡液进行加热，温度传感器用于对浸泡罐内的温度进行监测，显示控制器用于对连接的器件进行控制和供人们操作设置、温度调节，安装架用于固定连接横杆，连接横杆用于固定安装座，安装座用于安装自动伸缩装置，自动伸缩装置用于带动装料框上下移动，在自动伸缩装置向下延伸至极限时，装料框可完全没入浸泡罐内，自动伸缩装置向上延伸至极限时，装料框可完全提出浸泡罐。本申请的一种食品浸泡装置操作简单，自动浸泡，便于调节浸泡液的温度。
附图说明

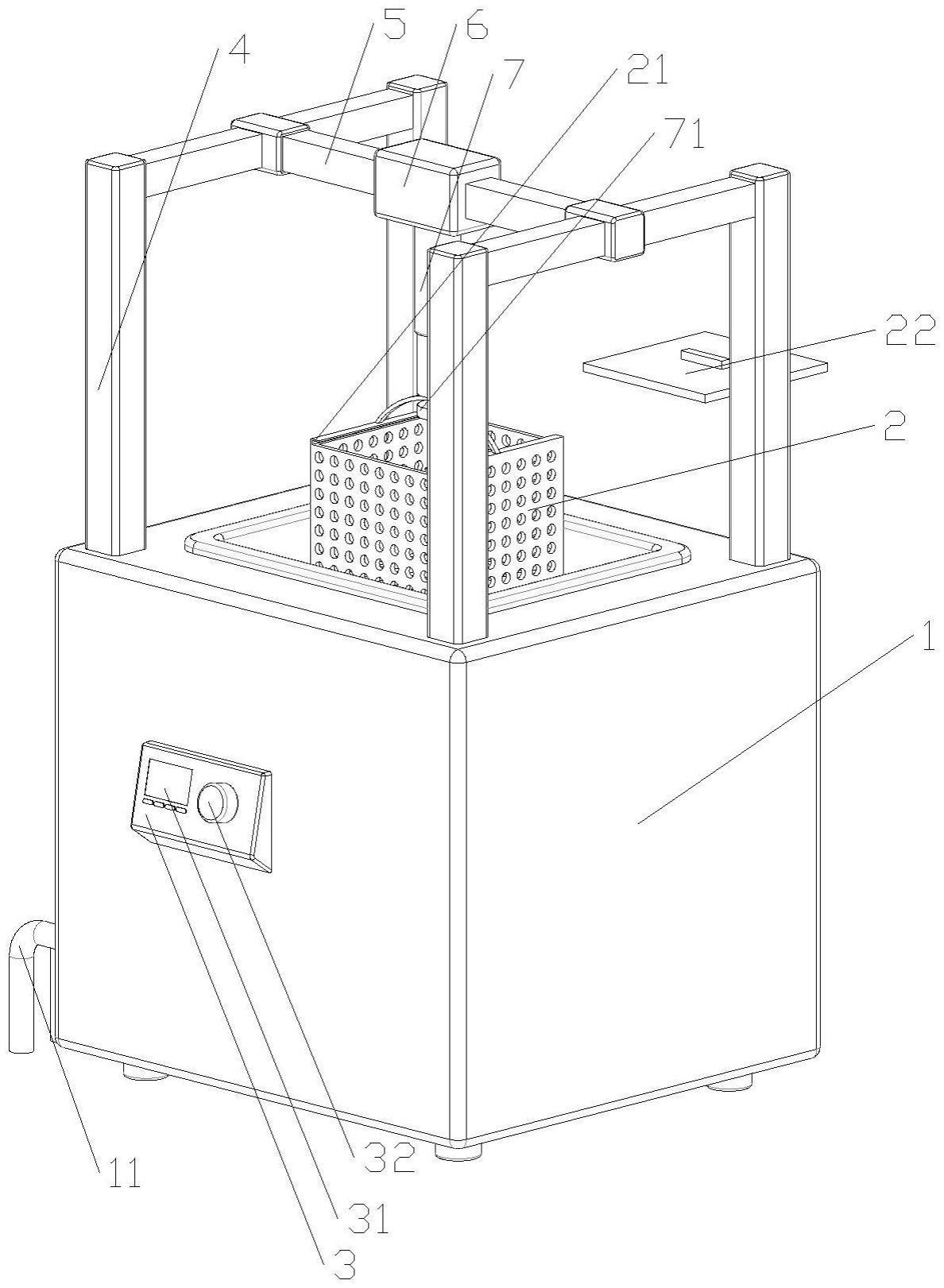

12.图1为本实用新型的结构示意图。
13.附图标记说明：浸泡罐1，出水管11，装料框2，滑槽21，顶盖22，显示控制器3，显示控制面板31，温度调节按钮32，安装架4，连接横杆5，安装座6，自动伸缩装置7，挂钩71。
具体实施方式
14.为了便于本领域技术人员的理解，下面结合实施例与附图对本实用新型作进一步的说明，实施方式提及的内容并非对本实用新型的限定。
15.如图1所示，本实用新型提供的一种食品浸泡装置，其包括浸泡罐1、装料框2、加热器、温度传感器、显示控制器3、安装架4、连接横杆5、安装座6和自动伸缩装置7，浸泡罐1内设置有浸泡腔，浸泡腔内可放置浸泡液，浸泡腔内还设置有加热器和温度传感器，浸泡罐1的顶部安装有安装架4，安装架4上设置有连接横杆5，连接横杆5上穿设并固定有安装座6，安装座6的底部安装有自动伸缩装置7，自动伸缩装置7的底部设置有挂钩71，装料框2可挂设于挂钩71，装料框2可放置于浸泡腔内，浸泡罐1的前端表面嵌装有显示控制器3，加热器、温度传感器和自动伸缩装置7均与显示控制器3电连接。
16.实际使用时，浸泡罐1内设置的浸泡腔用于放置浸泡液，加热器用于对浸泡液进行加热，温度传感器用于对浸泡罐1内的温度进行监测，显示控制器3用于对连接的器件进行控制和供人们操作设置、温度调节，安装架4用于固定连接横杆5，连接横杆5用于固定安装座6，安装座6用于安装自动伸缩装置7，自动伸缩装置7用于带动装料框2上下移动，在自动伸缩装置7向下延伸至极限时，装料框2可完全没入浸泡罐1内，自动伸缩装置7向上延伸至极限时，装料框2可完全提出浸泡罐1。
17.本申请的一种食品浸泡装置操作简单，自动浸泡，便于调节浸泡液的温度。
18.如图1所示，本实施例中，所述装料框2的顶部开设有滑槽21。实际使用时，通过滑槽21，便于滑设顶盖22。
19.如图1所示，本实施例中，所述装料框2还设置有顶盖22，所述顶盖22可滑设于滑槽21内。实际使用时，通过顶盖22，防止放置于装料框2内的食品在浸泡过程中漂浮。
20.如图1所示，本实施例中，所述浸泡罐1的一侧设置有出水管11，所述出水管11和浸泡腔连通。实际使用时，通过出水管11，用于排除浸泡罐1内的浸泡液，出水管11上设置有开关，受人们手动控制。
21.如图1所示，本实施例中，所述显示控制器3的前端表面嵌装有显示控制面板31和温度调节按钮32，所述显示控制器3的内部设置有控制主机，所述显示控制面板31和温度调节按钮32均与控制主机电连接。实际使用时，显示控制面板31用于提供显示支持，通过温度调节按钮32用于对浸泡罐1内浸泡液的温度进行调节，通过控制加热器的工作实现。
22.本实施例中的所有技术特征均可根据实际需要而进行自由组合。
23.上述实施例为本实用新型较佳的实现方案，除此之外，还包括其它方式实现，在不脱离本技术方案构思的前提下任何显而易见的替换均在本实用新型的保护范围之内。


技术特征：
1.一种食品浸泡装置，其特征在于：包括浸泡罐、装料框、加热器、温度传感器、显示控制器、安装架、连接横杆、安装座和自动伸缩装置，浸泡罐内设置有浸泡腔，浸泡腔内可放置浸泡液，浸泡腔内还设置有加热器和温度传感器，浸泡罐的顶部安装有安装架，安装架上设置有连接横杆，连接横杆上穿设并固定有安装座，安装座的底部安装有自动伸缩装置，自动伸缩装置的底部设置有挂钩，装料框可挂设于挂钩，装料框可放置于浸泡腔内，浸泡罐的前端表面嵌装有显示控制器，加热器、温度传感器和自动伸缩装置均与显示控制器电连接。2.根据权利要求1所述的一种食品浸泡装置，其特征在于：所述装料框的顶部开设有滑槽。3.根据权利要求2所述的一种食品浸泡装置，其特征在于：所述装料框还设置有顶盖，所述顶盖可滑设于滑槽内。4.根据权利要求1所述的一种食品浸泡装置，其特征在于：所述浸泡罐的一侧设置有出水管，所述出水管和浸泡腔连通。5.根据权利要求1所述的一种食品浸泡装置，其特征在于：所述显示控制器的前端表面嵌装有显示控制面板和温度调节按钮，所述显示控制器的内部设置有控制主机，所述显示控制面板和温度调节按钮均与控制主机电连接。

技术总结
本实用新型涉及食品浸泡技术领域，尤其是指一种食品浸泡装置，其包括浸泡罐、装料框、加热器、温度传感器、显示控制器、安装架、连接横杆、安装座和自动伸缩装置，浸泡罐内设置有浸泡腔，浸泡腔内可放置浸泡液，浸泡腔内还设置有加热器和温度传感器，浸泡罐的顶部安装有安装架，安装架上设置有连接横杆，连接横杆上穿设并固定有安装座，安装座的底部安装有自动伸缩装置，自动伸缩装置的底部设置有挂钩，装料框可挂设于挂钩，装料框可放置于浸泡腔内，浸泡罐的前端表面嵌装有显示控制器，加热器、温度传感器和自动伸缩装置均与显示控制器电连接。本申请的一种食品浸泡装置操作简单，自动浸泡，便于调节浸泡液的温度。便于调节浸泡液的温度。便于调节浸泡液的温度。


技术研发人员：杨学武 陈建兵 朱克林
受保护的技术使用者：重庆市御邦食品有限公司
技术研发日：2023.07.03
技术公布日：2023/10/27
