1.本实用新型涉及茶叶生产技术领域，具体为一种炒茶叶装置。


背景技术：

2.茶叶，指茶树的叶子和芽，泛指可用于泡茶的常绿灌木茶树的叶子，以及用这些叶子泡制的饮料，后来引申为所有用植物花、叶、种子、根泡制的草本茶，叶革质，长圆形或椭圆形，可以用开水直接泡饮，茶叶在炒制的过程中，一般是先将茶叶投放到翻炒锅内，然后对翻炒锅的底部进行加热，并通过翻炒机构对翻炒锅内的茶叶进行翻炒，在茶叶干燥后容易因翻炒机构的翻炒而破碎，进而产生碎末和颗粒，产生的碎末和颗粒掺杂在茶叶内，需要在炒制好的茶叶取出后进行筛分，使用起来不方便。


技术实现要素：

3.本实用新型的目的在于提供一种炒茶叶装置，以解决上述背景技术中提出的问题。
4.本技术实施例采用下述技术方案：
5.一种炒茶叶装置，包括支撑架，用于对炒茶叶装置进行支撑；翻炒锅，连接在支撑架上，用于对茶叶进行盛放；加热组件，连接在支撑架上，能够对翻炒锅的外侧进行加热；传动组件，连接在支撑架和翻炒锅之间，能够带动翻炒锅进行转动；翻炒组件，连接在支撑架上，能够对翻炒锅的茶叶进行翻炒，且对茶叶中的碎末和颗粒进行收集；翻炒组件包括翻炒收集件，所述翻炒收集件包括壳体和过滤部，所述壳体上设置有收集腔，能够对茶叶中的碎末和颗粒进行收集，所述过滤部上设置有过滤孔，能够将茶叶中的碎末和颗粒过滤出来。
6.优选的，所述传动组件包括驱动源、第一皮带轮、第二皮带轮以及传动皮带，所述第二皮带轮连接在翻炒锅上，所述驱动源驱动第一皮带轮、第二皮带轮和传动皮带之间的传动，能够带动翻炒锅转动。
7.优选的，所述翻炒组件还包括安装臂，所述安装臂安装在支撑架上，所述翻炒收集件连接在安装臂上，所述安装臂能够将翻炒收集件放入到翻炒锅内或从翻炒锅内取出。
8.优选的，所述壳体上连接有限位部，所述过滤部上开设有限位槽，所述限位部滑动连接在限位槽的内侧，能够使过滤部与壳体限位滑动连接。
9.优选的，所述过滤部上连接有连接臂，所述连接臂的一端与安装臂连接。
10.优选的，所述支撑架上连接有辅助支撑件，能够对翻炒锅进行辅助支撑。
11.优选的，所述辅助支撑件包括传动部，所述传动部与翻炒锅相接触，所述传动部能够在对翻炒锅进行支撑的同时对齐进行传动。
12.优选的，所述支撑架包括底板，以及连接在底板顶部的第一支撑部和第二支撑部，所述第一支撑部能够对翻炒组件进行支撑，所述第二支撑部能够对翻炒锅进行支撑。
13.优选的，所述加热组件包括加热座以及连接在加热座上的点火头，所述点火头能够点燃可燃气体，产生火焰，从而对翻炒锅加热。
14.本实用新型的有益效果是：
15.在使用时，由传动组件带动翻炒锅转动，使得加热组件对翻炒锅的外侧均匀加热，翻炒锅转动的同时带动其内部的茶叶转动，当翻炒锅内的茶叶经过翻炒收集件上时，对茶叶进行翻炒，同时对茶叶内部的碎末和颗粒进行收集，无需在茶叶炒制好后进行再次筛分，使用方便。
附图说明
16.为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单的介绍。显而易见的，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引申获得其他的实施附图。
17.本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

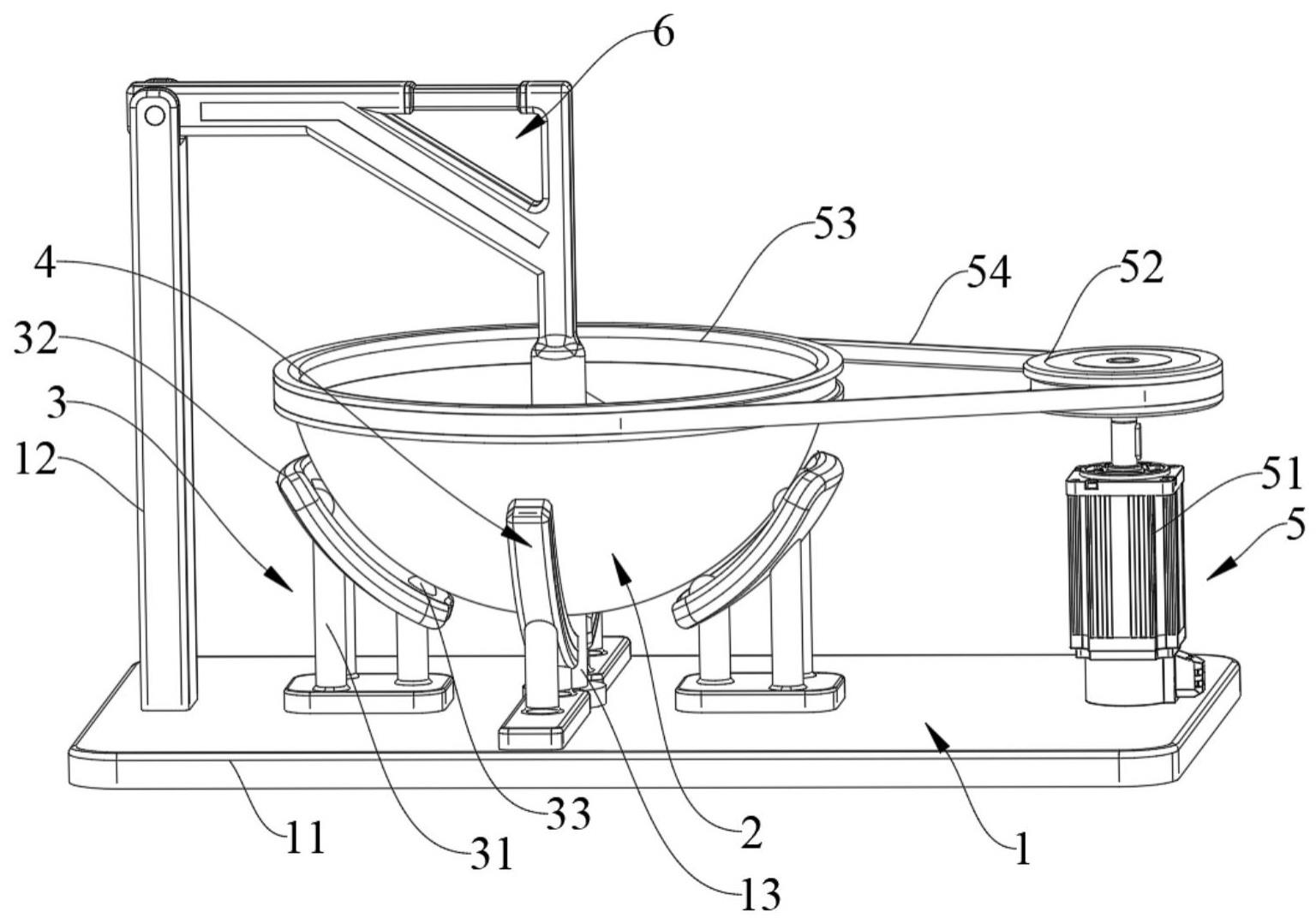

18.图1为本实用新型的立体结构示意图；
19.图2为本实用新型的翻炒锅与加热组件的爆炸图结构示意图；
20.图3为本实用新型的部分立体结构示意图；
21.图4为本实用新型的翻炒组件的立体结构示意图；
22.图5为本实用新型的翻炒收集件的爆炸图。
23.图中：1、支撑架；11、底板；12、第一支撑部；13、第二支撑部；2、翻炒锅；3、辅助支撑件；31、支撑座；32、连接部；33、传动部；4、加热组件；41、加热座；42、点火头；5、传动组件；51、驱动源；52、第一皮带轮；53、第二皮带轮；54、传动皮带；6、翻炒组件；61、安装臂；62、翻炒收集件；621、壳体；6211、收集腔；6212、限位部；6213、第一平面；6214、第一弧面；6215、第二平面；622、过滤部；6221、过滤孔；6222、限位槽；623、连接臂。
具体实施方式
24.下面结合附图对本实用新型的具体实施方式作进一步的说明。
25.如图1-5所示，一种炒茶叶装置；包括支撑架1，用于对炒茶叶装置进行支撑，支撑架1上连接有翻炒锅2，翻炒锅2用于对茶叶进行盛放，支撑架1上连接有辅助支撑件3，辅助支撑件3能够对翻炒锅2进行辅助支撑，支撑架1上连接有加热组件4，加热组件4能够对翻炒锅2进行加热，从而对翻炒锅2内的茶叶进行加热，支撑架1和翻炒锅2之间连接有传动组件5，传动组件5能够带动翻炒锅2转动，以避免加热组件4长时间对翻炒锅2的同一部位加热而导致茶叶出现烧焦的现象，支撑架1上连接有翻炒组件6，翻炒组件6能够对翻炒锅2的茶叶进行翻炒，使得翻炒锅2内的茶叶均匀受热，同时对茶叶中的碎末和颗粒进行收集，无需后续对炒制完毕的茶叶进行筛分，使用方便。
26.如图1所示，支撑架1包括底板11，底板11的顶部连接有第一支撑部12和第二支撑部13，第二支撑部13转动连接在底板11的顶部，第一支撑部12用于对翻炒组件6进行支撑，
翻炒锅2连接在第二支撑部13的顶部，第二支撑部13用于对翻炒锅2进行支撑。
27.如图1和图2所示，辅助支撑件3包括支撑座31，支撑座31的顶部连接有连接部32，连接部32的顶部连接有传动部33，连接部32呈弧形状且与翻炒锅2的外表面相适配，传动部33可以是耐高温的滚珠、耐高温的滚轮或者其他具有耐高温传动功能的部件，在本实施例中，传动部33为耐高温的滚珠，且滚珠与翻炒锅2的外表面相接触，翻炒锅2在转动时，通过传动部33能够对翻炒锅2进行支撑且传动。
28.如图1和图2所示，加热组件4包括连接在底板11顶部的加热座41，加热座41位于翻炒锅2的下方，加热座41的顶部连接有点火头42，加热座41能够连接燃气输送设备或者煤气输送设备，在使用时，由燃气输送设备输送燃气或者煤气输送设备输送煤气到点火头42处，通过点火头42点火，从而对翻炒锅2进行加热。
29.如图1和图3所示，传动组件5包括安装在底板11顶部的驱动源51，以及连接在翻炒锅2外侧上端的第二皮带轮53，驱动源51可以是电机或者其他传动部件，驱动源51的输出端连接有第一皮带轮52，第一皮带轮52与第二皮带轮53之间连接有传动皮带54，传动皮带54由耐高温橡胶材料制成，启动驱动源51，通过第一皮带轮52和传动皮带54带动第二皮带轮53转动，从而带动翻炒锅2转动，使得点火头42喷出的火焰不会一直对翻炒锅2的某个部位加热。
30.如图3-5所示，翻炒组件6包括活动连接有第一支撑部12上的安装臂61，安装臂61与第一支撑部12之间通过销轴转动连接或者通过其他部件与第一支撑部12活动连接，安装臂61能够在第一支撑部12上翻转，安装臂61上连接有翻炒收集件62，翻炒收集件62能够对茶叶进行翻炒，安装臂61能够带动翻炒收集件62翻转，使得翻炒收集件62翻转到翻炒锅2的内侧，翻炒锅2转动时能够带动其内部盛装的茶叶进行转动，当茶叶经过翻炒收集件62时，通过翻炒收集件62对茶叶进行翻炒，同时茶叶内的碎末和颗粒进入到翻炒收集件62的内部进行收集。
31.继续参考图3-5所示，翻炒收集件62包括壳体621，壳体621上设置有第一平面6213、第一弧面6214以及第二平面6215，第一平面6213为斜面，第一弧面6214与翻炒锅2的内壁相接触，第一平面6213上开设有收集腔6211，用于收集茶叶中的碎末和颗粒，第一平面6213的边缘处连接有限位部6212，第一平面6213上还连接有过滤部622，过滤部622与第一平面6213贴合的一面开设有限位槽6222，限位部6212滑动连接在限位槽6222内，限位部6212可以是梯形状、t形状、l形状或者其他能够对过滤部622进行限位的部件，限位槽6222与限位部6212相适配，在本实施例中，限位部6212呈梯形状，通过限位部6212和限位槽6222能够将壳体621和过滤部622限位滑动连接，同时方便将壳体621从过滤部622上拆卸下来。
32.继续参考图3-5所示，过滤部622上设置有过滤孔6221，通过过滤孔6221能够对茶叶中的碎末和颗粒进行过滤，使茶叶中的碎末和颗粒输送到壳体621的收集腔6211内进行收集，过滤部622上连接有连接臂623，连接臂623远离过滤部622的一端与安装臂61连接，安装臂61翻转时通过连接臂623能够带动过滤部622移动，过滤部622移动的同时通过限位部6212带动壳体621与过滤部622同步移动。
33.工作原理：在使用时，首先翻转安装臂61，将翻炒收集件62放置到翻炒锅2内，并将茶叶投放到翻炒锅2内，接着通过点火头42点火，对翻炒锅2进行加热，然后启动驱动源51带动第一皮带轮52、第二皮带轮53以及传动皮带54之间的传动，从而使翻炒锅2转动，此时翻
炒锅2带动其内部的茶叶转动，当茶叶经过过滤部622上时，翻炒锅2内侧底部的茶叶被向上抬起，当茶叶与过滤部622分离后，茶叶掉落，从而实现对茶叶的翻炒，在茶叶经过过滤部622时，茶叶中的碎末和颗粒穿过过滤部622上的过滤孔6221进入到壳体621的内侧进行收集，当对壳体621内的茶叶碎末和颗粒进行清理时，反向翻转安装臂61，使翻炒收集件62脱离翻炒锅2，此时顺着过滤部622上限位槽6222的方向将壳体621取下，从而对壳体621内收集的茶叶碎末和颗粒进行清理即可。
