1.本实用新型涉及日用品技术领域，具体涉及一种臭氧微泡恒温洗菜池。


背景技术：

2.目前，洗涤剂是当今人们清洗瓜果蔬菜的必需用品。由于使用方便，去污力强，它们很受广大消费者的欢迎。洗涤剂中约含有15％的无机磷酸盐，在使用后含磷无机化合物排入地表水中会对水质造成污染。采用洗涤剂清洗瓜果蔬菜虽然可以去除大部分杂质，但对于其内含有的病毒微生物等却无法消除，而且为了保证清洁干净，在过多使用洗涤剂后会导致部分洗涤剂残留在瓜果蔬菜表面，冲洗不干净时容易侵入人体，也会对健康造成一定危害。


技术实现要素：

3.针对现有技术的不足，本实用新型提供一种臭氧微泡恒温洗菜池，利用物理作用对瓜果蔬菜进行清洁，无化学残留，无副作用，可实现对瓜果蔬菜的高效去污和杀菌消毒。
4.本实用新型是通过如下技术方案实现的：
5.提供一种臭氧微泡恒温洗菜池，包括洗菜池，洗菜池内设置有多孔隔板，洗菜池内在多孔隔板的下方设置有曝气管，洗菜池内在多孔隔板的上方设置纳米气泡水进口；还包括设置在洗菜池外的涌浪风机、微纳米气泡装置、加热装置和臭氧发生器，涌浪风机通过风管与曝气管连接，微纳米气泡装置的出水口通过水管连接至纳米气泡水进口，微纳米气泡装置的进水口通过管道和过滤器与洗菜池底部出水口连接；加热装置安装在过滤器与微气泡装置之间的管道上；臭氧发生器的臭氧出口通过臭氧管道连接至微纳米气泡装置内。
6.本方案通过洗菜池内设置多孔隔板，利用涌浪风机配合微纳米气泡装置分别在水池内形成的大小扰动，纳米微泡在水中爆开后产生的波动会将瓜果蔬菜表面的污渍及泥土清洗干净，同时臭氧发生器产生的臭氧会随纳米微泡水一起进入水中将瓜果蔬菜内携带的病菌虫卵等杀死，达到灭菌效果，再配合加热装置配合微纳米气泡装置，利用循环流动将洗菜池内水温提升至恒温，以实现高温杀菌。
7.进一步的，臭氧管道外部套设有冷却管，冷却管与臭氧管道之间形成封闭的冷却腔，冷却腔的一端开设进口连接冷却水进水管，另一端开设出口连接冷却水出水管，冷却水进水管和冷却水出水管之间连接内含冷却水的水箱，水箱内设置有冷却水泵，冷却水泵的出口与冷却水进水管连接。
8.臭氧管道外通过设置封闭的冷却管，利用冷却水泵将水箱内的冷却水不断泵入冷却水进水管，经过冷却管对高温臭氧进行冷却，然后回流到水箱内，实现对臭氧的降温。
9.进一步的，洗菜池架设安装在支撑架上，支撑架在洗菜池的一侧设置有安装箱，涌浪风机、微纳米气泡装置和臭氧发生器均安装在安装箱内，安装箱上开设有通风散热口。
10.洗菜池通过支撑架支撑安装，配合安装箱，实现一体化安装，各设备集中安装在安装箱内，配合通风散热口实现通风散热，保证设备的正常使用。
11.进一步的，安装箱内还设置有电控箱，电控箱内设置有具有触摸显示屏的plc控制器，plc控制器分别与涌浪风机、微纳米气泡装置、加热装置和臭氧发生器电连接。
12.plc控制器的触摸显示屏，可方便使用者根据使用需要，操作不同设备进行工作，可设定自动化工作流程，也可单独控制单个设备，操作方便。
13.进一步的，洗菜池一侧连接进水管，且底部出水口连接出水管，进水管上安装进水电磁阀，出水管上安装出水电磁阀。
14.进水管和出水管分别设置进水电磁和出水电磁阀，根据需要开启闭合，控制洗菜池上水以及排水。
15.进一步的，洗菜池内壁安装有液位传感器。
16.液位传感器可用于监测洗菜池内的液位高低，便于实现自动上水。
17.进一步的，过滤器内设置三层过滤，分别为斜板沉淀过滤、溢流阻挡过滤和可拆不锈钢过滤网。
18.设置三层过滤，以保证过滤效率，同时便于清洗以及维护。
19.本实用新型的有益效果：
20.本实用新型的洗菜池，通过微纳米气泡装置配合臭氧发生器产生含有臭氧的微泡水，送入洗菜池内与瓜果蔬菜接触后，微气泡会附着在瓜果蔬菜的表面，几十至几百粒径的微泡，可以渗透到瓜果蔬菜的微孔内，通过气泡逐渐的爆破产生的爆破能将附着瓜果蔬菜上的污渍去除，同时携带的臭氧也可实现灭菌、消毒，同时也可以去除瓜果蔬菜的农药残留。
21.本实用新型对污渍去除采用物理机械化过程，不使用化学药剂，避免了洗涤剂的化学残留，无副作用，适于广泛推广应用。
附图说明

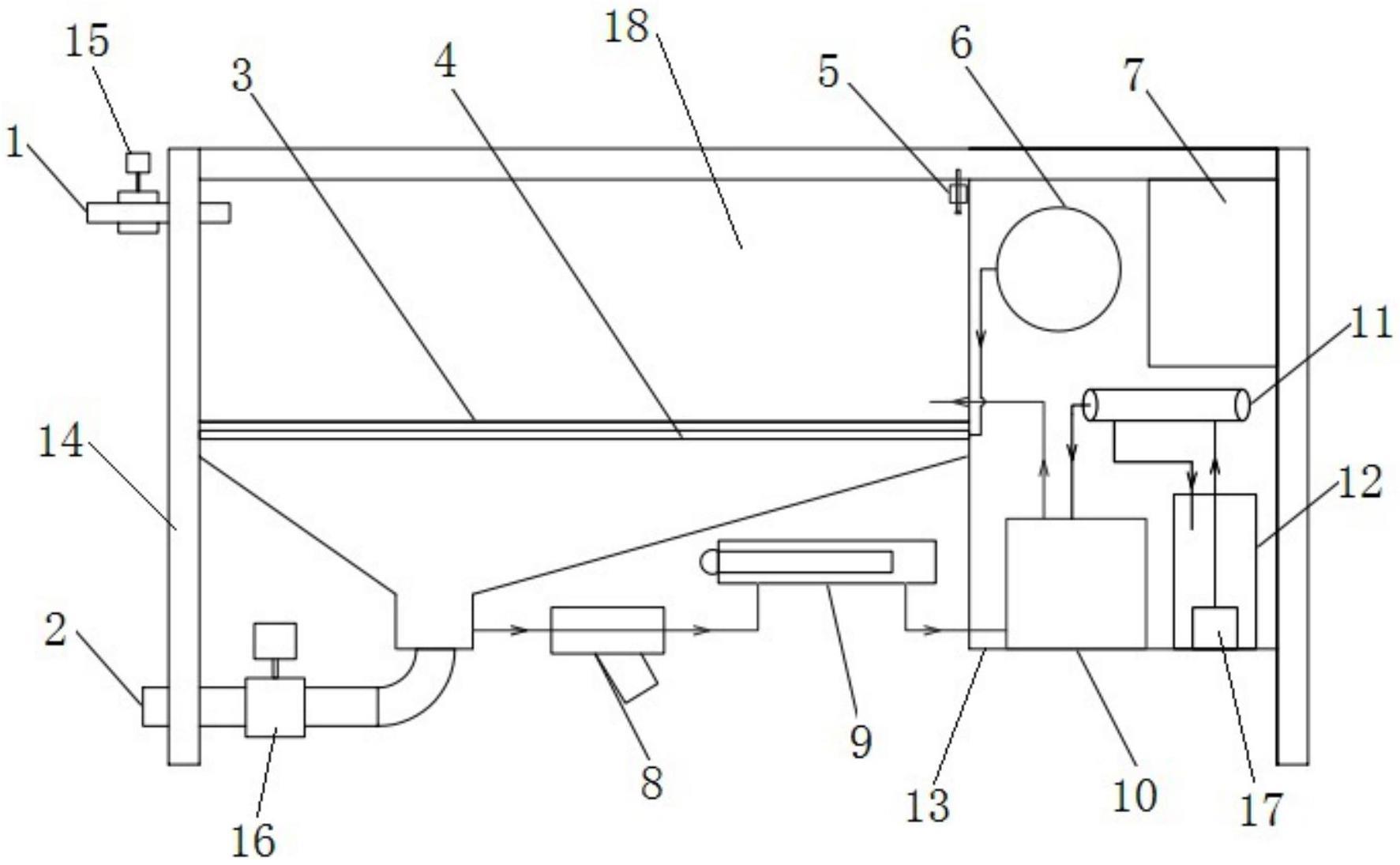

22.图1为本实用新型的整体结构示意图。
23.图中所示：
24.1、进水管，2、出水管，3、多孔隔板，4、曝气管，5、液位传感器，6、涌浪风机，7、电控箱，8、过滤器，9、加热装置，10、微纳米气泡装置，11、臭氧发生器，12、水箱，13、安装箱，14、支撑架，15、进水电磁阀，16、出水电磁阀，17、冷却水泵，18、洗菜池。
具体实施方式
25.为能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。
26.一种臭氧微泡恒温洗菜池，包括洗菜池18，洗菜池18架设安装在支撑架14上，支撑架14在洗菜池18的一侧设置有安装箱13，洗菜池18一侧连接进水管1，且底部出水口连接出水管2，进水管1上安装进水电磁阀15，出水管2上安装出水电磁阀16。
27.洗菜池18内壁安装有液位传感器5，洗菜池18内设置有多孔隔板3，洗菜池18内在多孔隔板3的下方设置有曝气管4，洗菜池18内在多孔隔板3的上方设置纳米气泡水进口。为了保证曝气效果，曝气管4可以可设置多根，或为盘管样式，均匀分布在多孔隔板3下方并开设曝气孔。
28.还包括设置在洗菜池18外的涌浪风机6、微纳米气泡装置10、加热装置9和臭氧发
生器11。上述的涌浪风机6、微纳米气泡装置10、加热装置9和臭氧发生器11均可使用现有技术产品，其具体结构不做赘述，满足使用需求即可。微纳米气泡装置可以使用本技术人已申请过小流量微纳米气泡设备，也可使用其他市售设备，加热装置可以为电加热以及电磁加热等加热设备。
29.涌浪风机6通过风管与曝气管4连接，涌浪风机6可利用风机在洗菜池18内产生大气泡涌浪，风机看选用罗茨风机；微纳米气泡装置10的出水口通过水管连接至纳米气泡水进口，微纳米气泡装置10的进水口通过管道和过滤器8与洗菜池18底部出水口连接。微纳米气泡的流量：1m3/h；功率：0.55kw，气泡粒径20um～100nm。过滤器设有三层过滤，斜板沉淀过滤、溢流阻挡过滤和可拆不锈钢过滤网，可提升过滤效果，且方便更换维修。
30.加热装置9安装在过滤器8与微纳米气泡装置10之间的管道上。加热功率：12kw，恒温控制：
±
2℃。
31.臭氧发生器11的臭氧出口通过臭氧管道连接至微纳米气泡装置10内。臭氧发生器11的臭氧产量：20g/h(空气源)，臭氧浓度：20-30mg/l；臭氧功率：700w。臭氧管道外部套设有冷却管，冷却管与臭氧管道之间形成封闭的冷却腔，冷却腔的一端开设进口连接冷却水进水管，另一端开设出口连接冷却水出水管，冷却水进水管和冷却水出水管之间连接内含冷却水的水箱12，水箱12内设置有冷却水泵17，冷却水泵17的出口与冷却水进水管连接。
32.涌浪风机6、微纳米气泡装置10和臭氧发生器11均安装在安装箱13内，安装箱13上开设有通风散热口。
33.为了方便操作，安装箱13内还设置有电控箱7，电控箱7内设置有具有触摸显示屏的plc控制器，plc控制器分别与涌浪风机6、微纳米气泡装置10、加热装置9和臭氧发生器11电连接。其中，plc控制器还与加热装置9、进水电磁阀15、出水电磁阀16以及液位传感器5电连接。
34.本实用新型的工作过程：
35.将待清洗的瓜果蔬菜放置到洗菜池18内的多孔隔板3上，进水电磁阀15打开，向洗菜池18内排入适量的自来水，利用液位传感器5控制进水量并关闭进水电磁阀15，出水电磁阀16保持关闭，启动涌浪风机6、微纳米气泡装置10、臭氧发生器11以及冷却水泵17，涌浪风机6配合曝气管4使得洗菜池18内的自来水进行曝气扰动，用于通过水流扰动对瓜果蔬菜表面的杂质进行清洗脱落，同时微纳米气泡装置10产生的微纳米气泡水会同时进入到洗菜池内并利用小粒径的微泡进入瓜果蔬菜内部通过爆破能将附着瓜果蔬菜上的污渍去除，微纳米气泡同时还携带臭氧发生器11产生的臭氧，利用臭氧的灭菌作用，将洗菜池18内的瓜果蔬菜进行消毒灭菌，臭氧产生后利用冷却水泵17泵入冷却腔内的循环冷却水对臭氧管道内的臭氧进行降温，防止臭氧受热分解，保证臭氧的稳定性。
36.微纳米气泡装置10的出水口通过水管连接至纳米气泡水进口，微纳米气泡装置10的进水口通过管道和过滤器8与洗菜池18底部出水口连接，可循环利用清洗期间内洗菜池内的洗菜水产生微纳米气泡，过滤器8用于过滤清洁，将过滤后的水经过加热装置9加热升温后进入微纳米气泡中产生气泡水，再与臭氧混合进入洗菜池18内对瓜果蔬菜进行消毒杀菌去污，清洗水在循环经过微纳米气泡装置10后，会被不断加热直至达到加热装置9设定的温度，实现对瓜果蔬菜的恒温加热消毒去污。
37.当然，上述说明也并不仅限于上述举例，本实用新型未经描述的技术特征可以通
过或采用现有技术实现，在此不再赘述；以上实施例及附图仅用于说明本实用新型的技术方案并非是对本实用新型的限制，参照优选的实施方式对本实用新型进行了详细说明，本领域的普通技术人员应当理解，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换都不脱离本实用新型的宗旨，也应属于本实用新型的权利要求保护范围。
