一种水表热量表装配装置的制作方法

1.本实用新型涉及热量表技术领域,具体为一种水表热量表装配装置。


背景技术:

2.热量表是将一对温度传感器分别安装在通过载热流体的上行管和下行管上,流量计安装在流体入口或回流管上,流量计发出与流量成正比的脉冲信号,一对温度传感器给出表示温度高低的模拟信号,而积算仪采集来自流量和温度传感器的信号,利用计算公式算出热交换系统获得的热量。
3.在中国实用新型专利申请公开说明书cn214770169u中公开的一种水表热量表装配装置,虽然,该实用新型设计结构合理,它能够将两个上连接板放置于管路上,接着将两个下连接板向上推动,使得滑动板在导向槽内滑动,同时插板能够在滑槽内进行滑动,插板在滑槽内滑动的同时,滑槽的内壁能够对挤压卡块,使得卡块将挤压至安装槽内,同时插板的上表面也将顶动挤压板向上移动,使得第三压簧被压缩,当卡块到达卡接口处时,在第一压簧的弹力作用下,使卡块与卡接口相卡接,即可完成下连接板的移动,但是,该实用新型,存在安装结构复杂影响安装效率,同时该实用新型的热量表显示器位置固定,不方便不同位置观察,同时热量表的显示器裸露在外界,防护效果较差的缺点。


技术实现要素:

4.(一)解决的技术问题
5.针对现有技术的不足,本实用新型提供了一种水表热量表装配装置,解决了上述背景技术中提出的问题。
6.(二)技术方案
7.为实现以上目的,本实用新型通过以下技术方案予以实现:一种水表热量表装配装置,包括热量表本体,所述热量表本体的两端设置有连接管,连接管远离热量表本体的一端设置有安装法兰盘,连接管的外表面设置有支撑框,支撑框的内部设置有连接滑杆,连接滑杆的外表面滑动连接有滑动连接有连接板,连接板的外表面设置有第一弹簧,第一弹簧远离连接板的一端设置在连接管的外表面上,第一弹簧套接在连接滑杆的外表面上,连接板远离第一弹簧的一端设置有连接卡块,连接板的下表面设置有三角调节块,连接管的外表面套接有调节环,调节环与三角调节块的位置相适配。
8.可选的,所述安装法兰盘的外表面开设有导向柱,导向柱的外表面套接有连接法兰盘,连接法兰盘的外表面设置有管路连接端管。
9.可选的,所述连接板的数量为若干个,每个所述连接板上支撑框的数量为两个,每个支撑框中连接滑杆和第一弹簧的数量为两个。
10.可选的,所述热量表本体的上表面设置有连接座,连接座的外表面设置有转动柱,转动柱的外表面滑动连接有转动盘,转动柱的外表面转动连接有连接环,连接环的外表面设置有第二弹簧,第二弹簧连接环的一端设置在转动盘的外表面上。
11.可选的,所述连接座的上表面设置有限位柱,转动盘的内部开设有限位孔,限位孔的数量为若干且与限位柱的位置相适配。
12.可选的,所述转动盘的上表面设置有防护箱,防护箱的内部开设有第一通孔,第一通孔的内部转动连接有转动轴杆,转动轴杆的外表面转动连接有显示器,防护箱的内部开设有安装槽,安装槽的内部设置有第三弹簧,第三弹簧的一端设置有限位球,显示器的侧端开设有限位槽,限位槽的数量为两个,且与限位球的位置相适配。
13.可选的,所述防护箱的内部开设有滑动槽,滑动槽的内部滑动连接有u形限位架,u形限位架的两端设置有第四弹簧,第一弹簧的一端设置在滑动槽的内壁上,u形限位架的外表面设置有控制把手。
14.(三)有益效果
15.本实用新型提供了一种水表热量表装配装置,具备以下有益效果:
16.1、该水表热量表装配装置,通过支撑框、连接板、第一弹簧、连接卡块、三角调节块和调节环的配合设置,使该水表热量表装配装置具备了方便热量表快速安装的效果。
17.2、该水表热量表装配装置,通过转动柱、第二弹簧、转动盘、限位柱、限位孔、防护箱、第三弹簧、限位球、u形限位架和显示器的配合设置,使该水表热量表装配装置具备了快速调节显示器角度,方便不同位置观察热量表数据和高效保护热量表显示器的效果。
附图说明

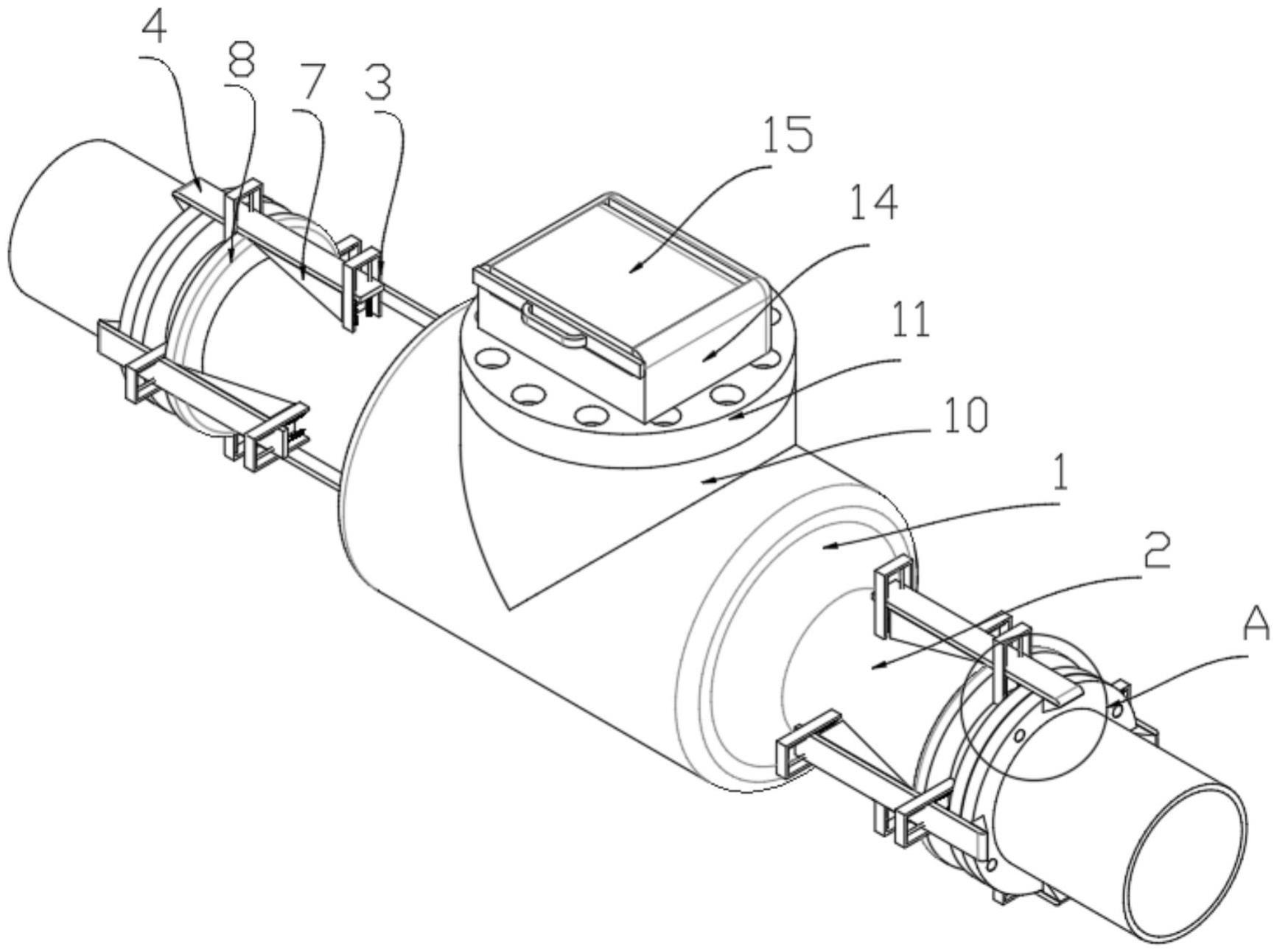

18.图1为本实用新型立体结构示意图;
19.图2为本实用新型图1中a处的放大结构示意图;
20.图3为本实用新型前视的结构示意图;
21.图4为本实用新型连接座和转动盘分离的结构示意图;
22.图5为本实用新型防护箱俯视的结构示意图;
23.图6为本实用新型显示器的立体结构示意图。
24.图中:1、热量表本体;2、连接管;3、支撑框;4、连接板;5、第一弹簧;6、连接卡块;7、三角调节块;8、调节环;9、连接法兰盘;10、连接座;11、转动盘;12、第二弹簧;13、限位柱;14、防护箱;15、显示器;16、第三弹簧;17、限位球;18、u形限位架;19、第四弹簧;20、限位槽。
具体实施方式
25.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
26.实施例1
27.一种水表热量表装配装置,包括热量表本体1,所述热量表本体1的两端设置有连接管2,连接管2远离热量表本体1的一端设置有安装法兰盘,连接管2的外表面设置有支撑框3,支撑框3的内部设置有连接滑杆,连接滑杆的外表面滑动连接有滑动连接有连接板4,连接板4的外表面设置有第一弹簧5,第一弹簧5远离连接板4的一端设置在连接管2的外表面上,第一弹簧5套接在连接滑杆的外表面上,连接板4远离第一弹簧5的一端设置有连接卡块6,连接板4的下表面设置有三角调节块7,连接管2的外表面套接有调节环8,调节环8与三
角调节块7的位置相适配,所述安装法兰盘的外表面开设有导向柱,导向柱的外表面套接有连接法兰盘9,连接法兰盘9的外表面设置有管路连接端管,所述连接板4的数量为若干个,每个所述连接板4上支撑框3的数量为两个,每个支撑框3中连接滑杆和第一弹簧5的数量为两个。
28.为了实现使该水表热量表装配装置具备了方便热量表快速安装的效果,如附图1-3所示,本技术采用如下结构,通过支撑框3、连接板4、第一弹簧5、连接卡块6、三角调节块7和调节环8的配合设置,在使用的过程中,通过滑动调节环8,使调节环8挤压三角调节环8,进而使连接板4沿着连接滑杆滑动,拉伸第一弹簧5,调节连接卡块6与连接管2之间的距离,随后,将管路上的连接端管上连接法兰盘9套到导向柱上且抵接到安装法兰盘的外表面上,随后,反向滑动调节环8,在第一弹簧5的弹力作用下,使连接卡块6卡到连接法兰盘9的外表面上,进而将热量表快速固定到管路上,拆卸时,重复上述操作即可,从而实现了使该水表热量表装配装置具备了方便热量表快速安装的效果;
29.一种水表热量表装配装置,所述热量表本体1的上表面设置有连接座10,连接座10的外表面设置有转动柱,转动柱的外表面滑动连接有转动盘11,转动柱的外表面转动连接有连接环,连接环的外表面设置有第二弹簧12,第二弹簧12连接环的一端设置在转动盘11的外表面上,所述连接座10的上表面设置有限位柱13,转动盘11的内部开设有限位孔,限位孔的数量为若干且与限位柱13的位置相适配,所述转动盘11的上表面设置有防护箱14,防护箱14的内部开设有第一通孔,第一通孔的内部转动连接有转动轴杆,转动轴杆的外表面转动连接有显示器15,防护箱14的内部开设有安装槽,安装槽的内部设置有第三弹簧16,第三弹簧16的一端设置有限位球17,显示器15的侧端开设有限位槽,限位槽20的数量为两个,且与限位球17的位置相适配。
30.为了实现使该水表热量表装配装置具备了快速调节显示器15角度,方便不同位置观察热量表数据和高效保护热量表显示器15的效果,如附图1、图4-6所示,本技术采用如下结构,通过转动柱、第二弹簧12、转动盘11、限位柱13、限位孔、防护箱14、第三弹簧16、限位球17、u形限位架18和显示器15的配合设置,在使用的过程中,通过拉动转动盘11,拉伸第二弹簧12,使转动盘11上的限位孔脱离限位柱13,随后,调节转定盘和防护箱14的角度,调节完成后,松开转动盘11,在第二弹簧12的弹力作用下,使转动盘11下移,使限位柱13重新卡到限位孔中,从而实现了使该水表热量表装配装置具备了快速调节显示器15角度,方便不同位置观察热量表数据,随后,拉动u形限位架18,拉伸第四弹簧19,使u形限位架18与显示器15的接触,随后,转动显示器15,使限位球17脱离显示器15上的限位槽20,挤压第三弹簧16,随着将显示器15展开,显示器15上另一限位槽20移动带限位球17的位置,在第三弹簧16的弹力作用下,使限位球17卡到限位槽20中,固定显示器15,对显示器15中显示屏上的数据进行观察,使用完后,扣合显示器15,使显示器15上的显示屏扣合到防护箱14中,松开u形限位架18,在第四弹簧19的弹力作用下,使u形限位架18贴合到显示器15的外表面上,限位显示器15,从而实现了高效保护热量表显示器15的效果。
31.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
