1.本实用新型属于医疗器具领域，尤其涉及一种呕吐物收集桶。


背景技术：

2.医院对病情严重的病人进行手术时，病人因身体不适容易呕吐，呕吐物收集桶是一种用于对呕吐物收集的收集桶，由于呕吐物具有较重臭味，在倾倒呕吐物时需要对呕吐物收集桶进行清洗。
3.现有的呕吐物收集桶并不安装任何附属部件，因此受到污染时需要人工清洗，过程较为繁琐，且呕吐桶内部常常含有传染性病原体，因此不利于清洁人员的健康。虽然部分现有技术公开了呕吐物收集桶添加部分附件，但是依然存在各种不足。例如中国专利申请cn214568035 u公开了一种呕吐物收集桶，这种收集桶仅仅设置了刮板，缺乏对筒体的洗刷功能，又例如中国专利申请cn115944537a，该装置的主要虽然通过对存放腔下端进行打开，但是并未解决筒体的清洗问题。
4.为避免上述技术问题，确有必要提供一种呕吐物收集桶以克服现有技术中的所述缺陷。


技术实现要素：

5.本实用新型实施例的目的在于提供一种呕吐物收集桶，旨在解决有的呕吐物收集桶在清洗时人工清洗效率低且容易传播疾病的问题。
6.本实用新型实施例是这样实现的，一种呕吐物收集桶，包括桶体，还包括：
7.盖板，转动连接在盖体的开口处，所述盖板与桶体的内壁之间连接有弹性扭簧；
8.转动机构，设置在桶体中，所述转动机构能够持续转动；
9.所述桶体的内端面转动连接有套筒，所述套筒固定连接有横杆，所述横杆固定连接有刮板，所述刮板与桶体的内壁接触；
10.所述套筒与转动机构之间设置有传动组件，所述传动组件用于带动套筒转动。
11.进一步的技术方案，所述转动机构包括电机以及转轴；
12.所述电机与桶体的底面固定连接，所述转轴的一端与电机的输出轴固定连接，且所述套筒套设在转轴外侧。
13.进一步的技术方案，所述转轴固定连接有多根搅拌杆，所述搅拌杆为弧形。
14.进一步的技术方案，所述传动组件包括传动轴、第一传动副以及第二传动副；
15.所述传动轴与桶体的底面转动连接，所述第一传动副连接在转轴与传动轴之间，所述第二传动副连接在套筒与传动轴之间；
16.所述第一传动副用于带动传动轴转动，所述第二传动副用于带动套筒相对于转轴反向转动。
17.进一步的技术方案，所述第一传动副为带传动副，所述第二传动副为齿轮传动副。
18.相较于现有技术，本实用新型的有益效果如下：
19.本实用新型实施例提供的一种呕吐物收集桶，清洗桶体时，将清水倒入到桶体中，电机带动转轴转动，转轴通过带传动副带动传动轴转动，传动轴通过齿轮传动副带动套筒转动，套筒带动刮板对桶体的内壁上的附着物进行清理，同时刮板在桶体中混合搅拌，进一步增加桶体的清洗效果，转轴同时带动搅拌杆相对于刮板反向转动，从而在桶体中进行混合搅拌。
附图说明

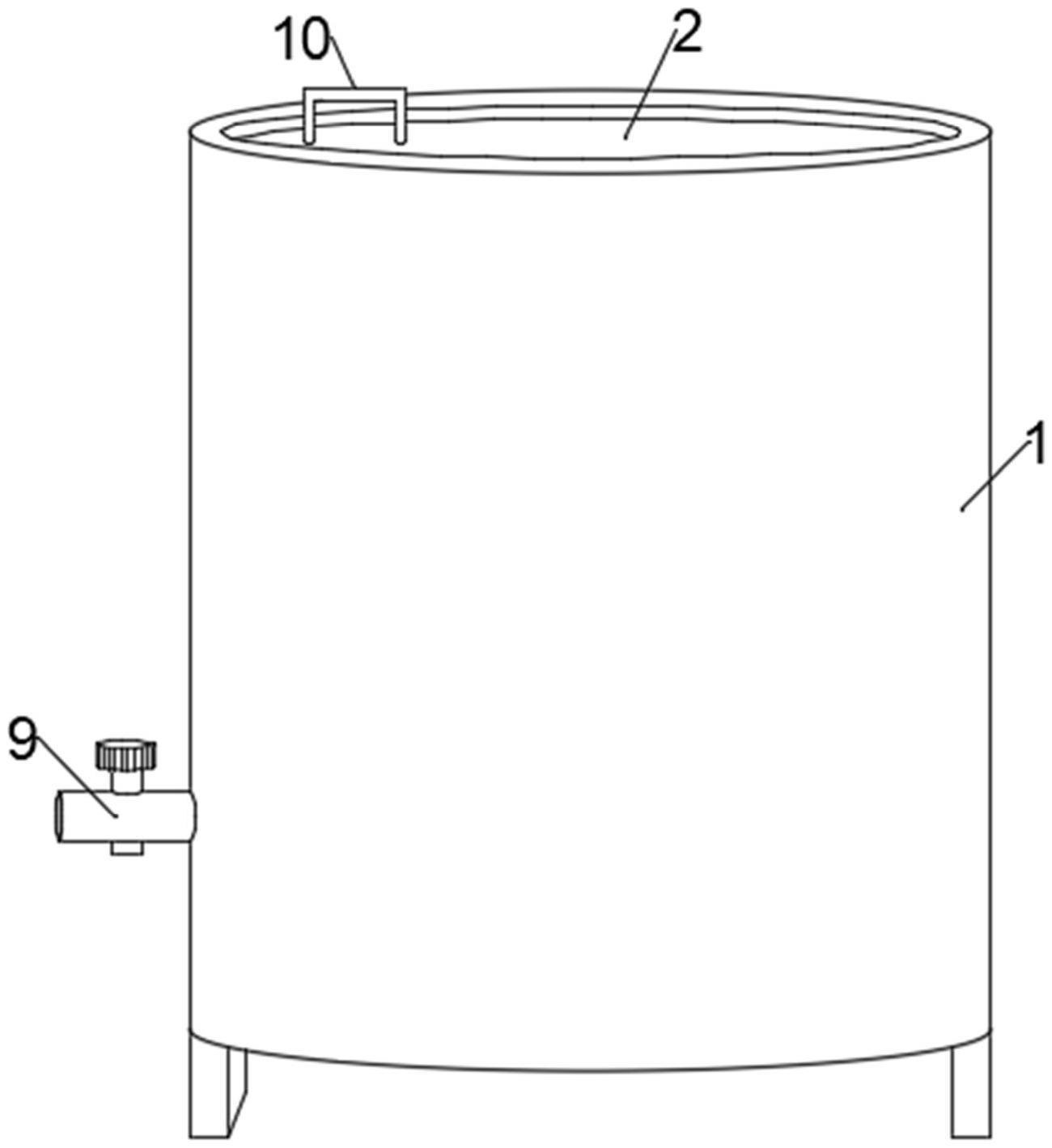

20.图1为本实用新型的结构示意图；
21.图2为图1的剖视图。
22.附图中：桶体1、盖板2、弹性扭簧3、转动机构4、电机41、转轴42、搅拌杆43、套筒5、横杆6、刮板7、传动组件8、传动轴81、第一传动副82、第二传动副8、出料管9、把手10。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.以下结合具体实施例对本实用新型的具体实现进行详细描述。
25.如图1-图2所示，为本实用新型提供的一种呕吐物收集桶，包括桶体1，所述桶体1连通有出料管9，还包括：
26.盖板2，转动连接在盖体2的开口处，所述盖板2固定连接有把手10，所述盖板2与桶体1的内壁之间连接有弹性扭簧3；
27.转动机构4，设置在桶体1中，所述转动机构4能够持续转动；
28.所述桶体1的内端面转动连接有套筒5，所述套筒5固定连接有横杆6，所述横杆6固定连接有刮板7，所述刮板7与桶体1的内壁接触；
29.所述套筒5与转动机构4之间设置有传动组件8，所述传动组件8用于带动套筒5转动。
30.清洗桶体1时，将清水倒入到桶体1中，转动机构4持续转动，传动组件8带动刮板7转动，刮板7对桶体1的内壁上的附着物进行清洗，同时刮板7在桶体1中混合搅拌，进一步增加桶体1的清洗效果。
31.作为本实用新型的一种优选实施例，所述转动机构4包括电机41以及转轴42；
32.所述电机41与桶体1的底面固定连接，所述转轴42的一端与电机41的输出轴固定连接，且所述套筒5套设在转轴42外侧；
33.电机41带动转轴42转动，转轴42通过传动组件8带动套筒5转动，套筒5带动刮板7转动，刮板7对桶体1的内壁上的附着物进行清洗，同时刮板7在桶体1中混合搅拌，进一步增加桶体1的清洗效果。
34.作为本实用新型的一种优选实施例，所述转轴42固定连接有多根搅拌杆43，转轴42带动搅拌杆43同时转动，从而对桶体1的内部进行清洗，所述搅拌杆43为弧形，从而增加搅拌范围。
35.作为本实用新型的一种优选实施例，所述传动组件8包括传动轴81、第一传动副82
以及第二传动副83；
36.所述传动轴81与桶体1的底面转动连接，所述第一传动副82连接在转轴42与传动轴81之间，所述第二传动副83连接在套筒5与传动轴81之间；
37.所述第一传动副82用于带动传动轴81转动，所述第二传动副83用于带动套筒5相对于转轴42反向转动；
38.转轴42通过第一传动副82带动传动轴81转动，传动轴81通过第二传动副83带动套筒5转动。
39.作为本实用新型的一种优选实施例，所述第一传动副82为带传动副，所述第二传动副83为齿轮传动副。
40.本实用新型实施例提供的一种呕吐物收集桶，清洗桶体1时，将清水倒入到桶体1中，电机41带动转轴42转动，转轴42通过带传动副带动传动轴81转动，传动轴81通过齿轮传动副带动套筒5转动，套筒5带动刮板7对桶体1的内壁上的附着物进行清理，同时刮板7在桶体1中混合搅拌，进一步增加桶体1的清洗效果，转轴42同时带动搅拌杆43相对于刮板7反向转动，从而在桶体1中进行混合搅拌。
