一种胚胎实验室用冷冻盒结构的制作方法

1.本实用新型涉及胚胎用冷冻盒技术领域,特别涉及一种胚胎实验室用冷冻盒结构。


背景技术:

2.在生殖胚胎实验室常常采用冷冻盒将冷冻管装载到冷冻载杆中,装载完成后再将冷冻载杆移至液氮罐中进行保存。冷冻管一般由管帽和管身组成,管身用于存储胚胎,操作时首先将冷冻载杆和冷冻管的管帽放置在冷冻盒的液氮环境中,再将装有胚胎的冷冻管的管身套在管帽上,再将装配好的整支冷冻管取出装载到冷冻载杆内部,以此完成装载过程。目前,用于人类辅助生殖胚胎实验室专用的冷冻盒只有一两个商品化产品,不仅价格昂贵,且材质配件单一,现有的冷冻盒内部没有较好的固定结构,在实际使用中发现其存在以下缺点:1、当冷冻载杆、冷冻管的管帽置于冷冻盒液氮环境中,冷冻载杆和冷冻管的管帽容易在冷冻盒的液氮环境中随处漂浮,不方便医生将管身装载到管帽以及将冷冻管装载到冷冻载杆的操作,增加了操作时间,从而增加了胚胎暴露在较高温度的时间,影响到胚胎的冷冻效果;2、在解冻过程中冷冻载杆位置没法固定,冷冻载杆位置相对容易混淆,不易核对患者信息,增加医生操作的工作难度。


技术实现要素:

3.针对现有的技术问题,本实用新型的目的在于提供一种胚胎实验室用冷冻盒结构,以解决上述问题,其能够较好的将冷冻载杆、冷冻管固定在冷冻箱体中,使其稳定的置于冷冻箱体的液氮环境中,使得冷冻载杆、冷冻管不易随着液氮漂浮,缩短了操作时间,提高了胚胎冷冻效率。
4.本实用新型的上述技术目的是通过以下技术方案得以实现的:
5.一种胚胎实验室用冷冻盒结构,包括:
6.冷冻箱体,所述冷冻箱体上设有箱盖;
7.用于固定冷冻管的套筒,所述套筒活动设置在所述冷冻箱体内;
8.用于固定冷冻载杆的一对固定架,一对所述固定架活动设置在所述冷冻箱体内部,一对所述固定架分别设置在所述冷冻箱体沿其长度方向的两侧,所述固定架的侧部沿其长度方向间隔的开设有若干个限位凹槽,一所述固定架设置在所述冷冻箱体的底部且其限位凹槽的开口朝向所述冷冻箱体相对的底部设置,另一所述固定架设置在所述冷冻箱体的顶部且其限位凹槽开口朝向所述冷冻箱体的顶部设置。
9.作为优选,所述套筒上设有斜面,所述套筒位于其斜面上开设有若干用于固定冷冻管管帽的套管轨道,若干所述套管轨道平行设置。
10.作为优选,所述固定架的长度与所述冷冻箱体的内部宽度相适配,所述固定架的两端能够抵接在所述冷冻箱体的两侧壁上。
11.作为优选,所述固定架与其长度方向平行的两侧均设置有若干所述限位凹槽。
12.作为优选,所述限位凹槽为u字形凹槽。
13.作为优选,所述固定架上对应若干所述限位凹槽设置有标号。
14.作为优选,所述冷冻箱体外部位于其相对的两侧均设有防低温把手。
15.作为优选,所述冷冻箱体包括内箱体和外箱体,所述外箱体设置在所述内箱体外部,所述内箱体内部涂设有方便观察的白色涂层。
16.综上所述,本实用新型具有以下有益效果:
17.1、通过冷冻箱体、固定架以及套筒的设置,能够较好的将冷冻载杆、冷冻管固定在冷冻箱体中,使其稳定的置于冷冻箱体的液氮环境中,不易随着液氮漂浮,以方便操作人员快速识别并快递的将冷冻管装载到冷冻载杆中,缩短操作时间,利于胚胎的保存;一对固定架分别置于冷冻箱体的底部和顶部,结合限位凹槽开口朝向设置,能够将冷冻载杆的一端部固定在冷冻箱体底部的固定架的限位凹槽内,冷冻载杆的另一端则抵靠在顶部的固定架上,能够避免冷冻载杆位于冷冻箱体底部的端部随液氮上浮,实现了较好的固定作用,同时结合套筒将冷冻管的管帽固定在套管轨道中,装载过程能够快速的将冷冻管的管身装载到管帽中,继而能够快速取出冷冻管将其装载到冷冻载杆中,方便操作人员夹取,缩短操作时间,提高了胚胎冷冻效率。
18.2、套筒采用不锈钢材料制成,在其自身的重力作用下置于冷冻箱体的底部,使得套筒稳定的置于液氮环境中,方便冷冻管管帽的放置以及冷冻管的装载操作。同时套筒、固定架均为活动安装的结构,能够配置到其他相应规格的冷冻盒使用。其次,固定架两侧均设置有限位凹槽,在使用时不需要区分固定架的限位凹槽的方向,方便医生使用,套筒内部的通孔的尺寸大小设置为不同的尺寸,便于适应不同管径的冷冻管使用。
19.3、冷冻箱体由内箱和外箱组成,冷冻箱体的内箱内部设置的白色涂层,能够便于医生观察到液氮中的,对比于现有的冷冻盒内面为不锈钢材质的金属面,操作时冷冻盒内液氮挥发容易引起的视野模糊,冷冻箱体的白色涂层能够便于医生观察到冷冻载杆和冷冻管的位置,利于医生操作,节约装管时间。
附图说明

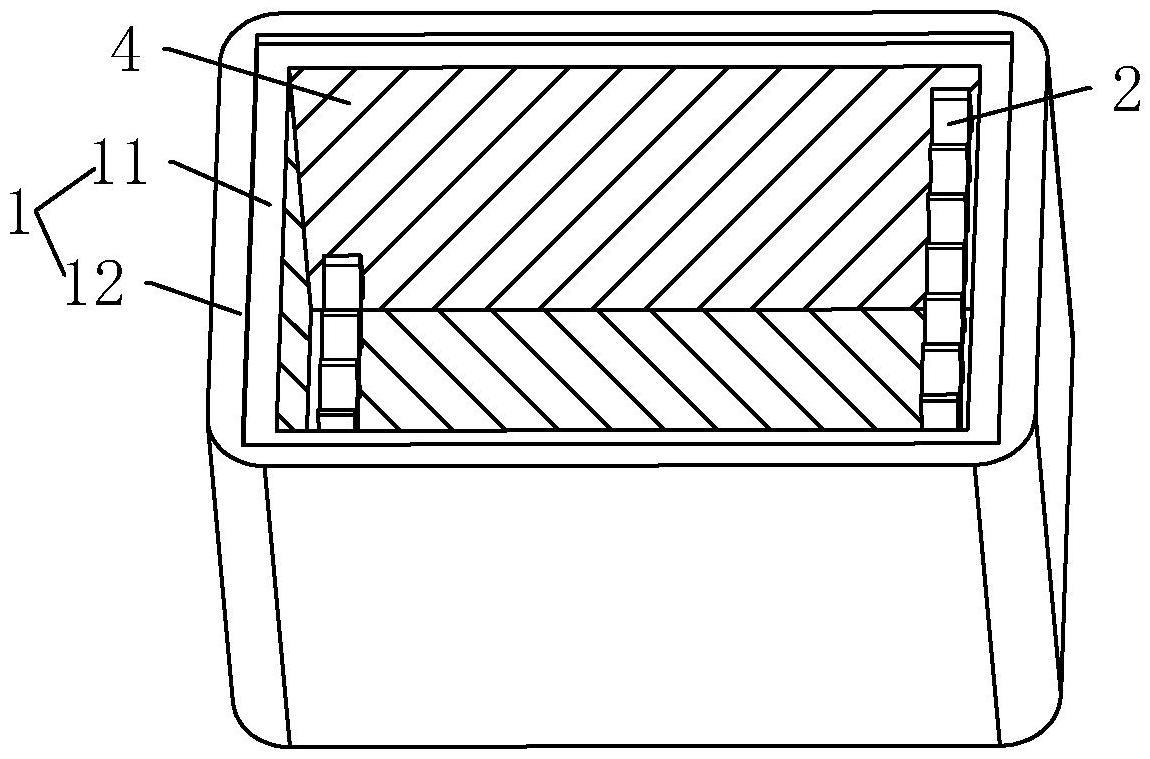

20.图1为本实用新型冷冻盒的结构示意图;
21.图2为本实用新型冷冻盒的俯视图;
22.图3为本实用新型固定架的结构示意图;
23.图4为本实用新型固定架另一结构的结构示意图;
24.图5为本实用新型套筒的结构示意图。
25.附图标记:1、冷冻箱体;11、内箱体;12、外箱体;2、固定架;21、限位凹槽;3、套筒;31、套管轨道;4、白色涂层。
具体实施方式
26.以下结合附图对本实用新型作进一步详细说明。
27.参见图1-图5,本技术的一种典型的实施例,提供了一种胚胎实验室用冷冻盒结构,包括冷冻箱体1、内置于冷冻箱体1内部的一对固定架2以及用于固定冷冻管的套筒3。冷冻箱体1为长方形箱体,冷冻箱体1包括内箱体11和外箱体12,外箱体12设置在内箱体11外
部,内箱体11采用耐低温的铝材料制成,外箱体12采用食品级epp泡沫材质制成,内箱体11和外箱体12通过镶嵌后一体成型。内箱体11内面设置有方便观察的白色涂层4,能够便于医生观察到液氮中的冷冻管和冷冻载杆的位置。对比于现有的冷冻盒内面为不锈钢材质的金属面,操作时冷冻盒内液氮挥发容易引起的视野模糊,冷冻箱体1的白色涂层4能够便于医生观察到冷冻载杆和冷冻管的位置,利于医生操作,节约装管时间。其次,外箱体12的外部位于其相对的两侧均设有防低温把手,便于医生移动冷冻盒。
28.一对固定架2分别设置在冷冻箱体1沿其长度方向的两侧,固定架2的长度与冷冻箱体1的内部宽度相适配,固定架2的两端能够抵接在冷冻箱体1的两侧壁上。具体的,固定架2的侧部沿其长度方向间隔的开设有若干个限位凹槽21,一固定架2设置在冷冻箱体1的底部且其限位凹槽21的开口朝向冷冻相对的底部设置,另一固定架2设置在冷冻箱体1的顶部且其限位凹槽21开口朝向冷冻箱体1的顶部设置。限位凹槽21为u字形凹槽,限位凹槽21的内径为1.6cm,相邻的两限位凹槽21的间隔距离为0.5cm。一对固定架2分别置于冷冻箱体1的底部和顶部,结合限位凹槽21开口朝向设置,能够将冷冻载杆的一端部固定在冷冻箱体1底部的固定架2的限位凹槽21内,冷冻载杆的另一端则抵靠在顶部的固定架2上,能够避免冷冻载杆位于冷冻箱体1底部的端部随液氮上浮,实现了较好的固定作用。
29.在一种优选的实施例中,为了便于使用固定架2,固定架2与其长度方向平行的两侧均设置有对称设置的两排限位凹槽21,每排限位凹槽21由若干个限位凹槽21组成,在使用时不需要区分固定架2的限位凹槽21的方向,方便医生使用。固定架2上对应若干限位凹槽21设置有标号,便于医生整齐排列不同序号的冷冻载杆,在操作时能够快速识别冷冻载杆的位置。
30.套筒3采用不锈钢材质制成,以使得套筒3在自身重力作用下放置在冷冻箱体底部,不容易发生漂浮。套筒3为柱状结构,套筒3上具有一斜面,斜面与套筒3的轴线之间的夹角为45
°
,套筒3的斜面上开设有若干用于装冷冻管管帽的套管轨道31,若干套管轨道相平行设置,套管轨道31为半圆形轨道,套管轨道31沿着套筒3的斜面开设,且套管轨道31的轴线与套筒3的斜面平行设置,使用时,冷冻管的管帽插设在套管轨道31中。
31.操作时,先将管帽插设在套筒的套管轨道31中,使其置于冷冻箱体1的液氮环境中,使液氮充满管帽,再将装载有胚胎的管身插到管帽中,实现冷冻管的装载,缩短冷冻管的装载时间。在后续的操作中,便于操作人员快速取出整个冷冻管并装载到固定架2上的冷冻载杆,其缩短了冷冻载杆与冷冻管的装载的时间,利于胚胎的保存。其中,套管轨道31的尺寸大小可以根据实际管帽的尺寸设置为不同大小,以适应不同规格的冷冻管使用。
32.在其他实施例中,为了提高套筒3的固定效果,套筒3外侧壁设置有挂耳,挂耳为不锈钢材质制成,能够通过挂耳将套筒3悬挂在冷冻箱体内部,实现较好的固定作用。
33.固定架2结合套筒3能够较好的将冷冻载杆以及冷冻管固定在冷冻箱体1的相应位置,装载过程能够快速取出冷冻管将其装载到冷冻载杆中,方便操作人员夹取,缩短操作时间,提高了胚胎冷冻效率。同时套筒3、固定架2均为活动安装的结构,能够配置到其他相应规格的冷冻盒使用。
34.整体上,本实用新型通过冷冻箱体1、固定架2以及套筒3的设置,能够较好的将冷冻载杆、冷冻管固定在冷冻箱体1中,使其稳定的置于冷冻箱体1的液氮环境中,不易随着液氮漂浮,以方便操作人员快速识别并快递的将冷冻管装载到冷冻载杆中,缩短操作时间,利
于胚胎的保存。
35.本具体实施例仅仅是对本实用新型的解释,其并不是对本实用新型的限制,本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改,但只要在本实用新型的权利要求范围内都受到专利法的保护。
