1.本实用新型涉及仿真鱼饵技术领域，具体为一种多功能仿真鱼饵。


背景技术：

2.仿生饵是路亚钓鱼竿的专用钓鱼饵料，也叫拟钓饵。一般做成小鱼形状或小昆虫形状，主要用于吸引鲶鱼、黑鱼等性情凶猛的食肉鱼类
3.当前市面上常见的仿真鱼饵在构造上大多类似，一般工程塑料为主体，外部制成鱼类或虫类造型，底部和尾部挂上鱼钩，通过鱼线牵引在水面滑动，吸引鱼类咬食，在实际使用过程中存在一些功能上的不足，具备一定的改进空间，在单纯塑料制的鱼饵本体对鱼类的吸引主要来自水面拖动产生的声音和波动，本身吸引力较弱，需要反复拖拉抛饵，空军率较高，不具备添加诱剂双重吸引的功能；其次，鱼钩和鱼线的挂环直接固定在鱼饵的本体上，无法更换，在中鱼较大的情况下，鱼类拉扯容易造成挂环绷直损坏，整个鱼饵即报废无法使用，较为浪费，不具备挂环可更换的功能；除此之外，路亚钓法需要经常向草边抛钩，被草挂住是常有的事，水草虽然不坚韧，但数量多了仍然会导致鱼饵很难收回，不具备便于割断水草收回饵体的功能。
4.现在，提出一种新型的多功能仿真鱼饵解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种多功能仿真鱼饵，以解决上述背景技术中提出的不具备添加诱剂双重吸引的功能的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种多功能仿真鱼饵，包括塑料制防鱼主体，所述塑料制防鱼主体的一侧和底部的一侧分别固定连接有鱼钩挂环，所述塑料制防鱼主体顶部的一侧固定连接有鱼线挂环，所述鱼钩挂环的一侧活动连接有钢制鱼钩，所述塑料制防鱼主体的内部固定连接有三组不锈钢内螺纹管，所述不锈钢内螺纹管的一端固定连接有钢制防脱球，所述鱼钩挂环、鱼线挂环的一端固定连接有不锈钢外螺纹棒，所述塑料制防鱼主体底部的另一侧固定连接有圆头钢片，所述圆头钢片一侧的顶部设置有切割刃口，所述塑料制防鱼主体前端的中间位置处设置有诱剂集成结构。
7.所述诱剂集成结构包括中空槽，所述中空槽设置在塑料制防鱼主体前端的中间位置处，所述中空槽的内部插接有中央柱状泡棉芯，所述中央柱状泡棉芯的前后两端分别固定连接有外侧弧面泡棉衬边。
8.优选的，所述中空槽贯通塑料制防鱼主体的前后两端。
9.优选的，所述中央柱状泡棉芯、外侧弧面泡棉衬边材质相同，二者为一体化注塑工艺。
10.优选的，所述外侧弧面泡棉衬边的一端和塑料制防鱼主体的一端相贴合，二者外侧弧面匹配。
11.优选的，所述不锈钢外螺纹棒外部的螺纹和不锈钢内螺纹管内部的螺纹相吻合。
12.优选的，所述圆头钢片的底端低于塑料制防鱼主体的底端所在水平面。
13.与现有技术相比，本实用新型的有益效果是：该多功能仿真鱼饵不仅实现了添加诱剂双重吸引的功能，实现了挂环可更换的功能，而且实现了便于割断水草收回饵体的功能；
14.(1)通过设置有中空槽、中央柱状泡棉芯和外侧弧面泡棉衬边，使用时，将鱼线和鱼线挂环连接在一起，将钢制鱼钩挂在鱼钩挂环上，通过鱼竿甩动将塑料制防鱼主体抛出，再不断收线牵拉，使鱼饵在水面摆动发出声响，在抛饵前，将中央柱状泡棉芯和外侧弧面泡棉衬边构成的泡棉构体充分浸泡诱鱼剂，接着将中央柱状泡棉芯沿着中空槽嵌入，两侧的外侧弧面泡棉衬边抵紧塑料制防鱼主体的两侧，在抛饵拖饵时，随着鱼饵在水面滑动，水和泡棉芯接触，诱剂随即进入水中，增强对鱼类的吸引力，实现了添加诱剂双重吸引的功能；
15.(2)通过设置有不锈钢外螺纹棒、不锈钢内螺纹管和钢制防脱球，使用时，在鱼饵生产阶段，两半合拢前将不锈钢内螺纹管和钢制防脱球构成的基底嵌入鱼饵内部，安装鱼线挂环和鱼钩挂环时，直接将挂环末端的不锈钢外螺纹棒沿着不锈钢内螺纹管旋入，螺纹咬合可以锁住挂环防止其脱落，在发生损坏或掉钩时可以将其旋出进行更换，实现了挂环可更换的功能；
16.(3)通过设置有圆头钢片和切割刃口，使用时，在抛饵拖饵的过程中，鱼钩受惯性作用向上扬起，圆头钢片所在的塑料制防鱼主体尾部偏重则下压，当有水面有水草阻挡时，圆头钢片侧边的切割刃口对水草的茎秆形成切割，可以快速分断水草，降低被挂草的几率，方便收回鱼饵进行再次的抛饵拖饵，实现了便于割断水草收回饵体的功能。
附图说明

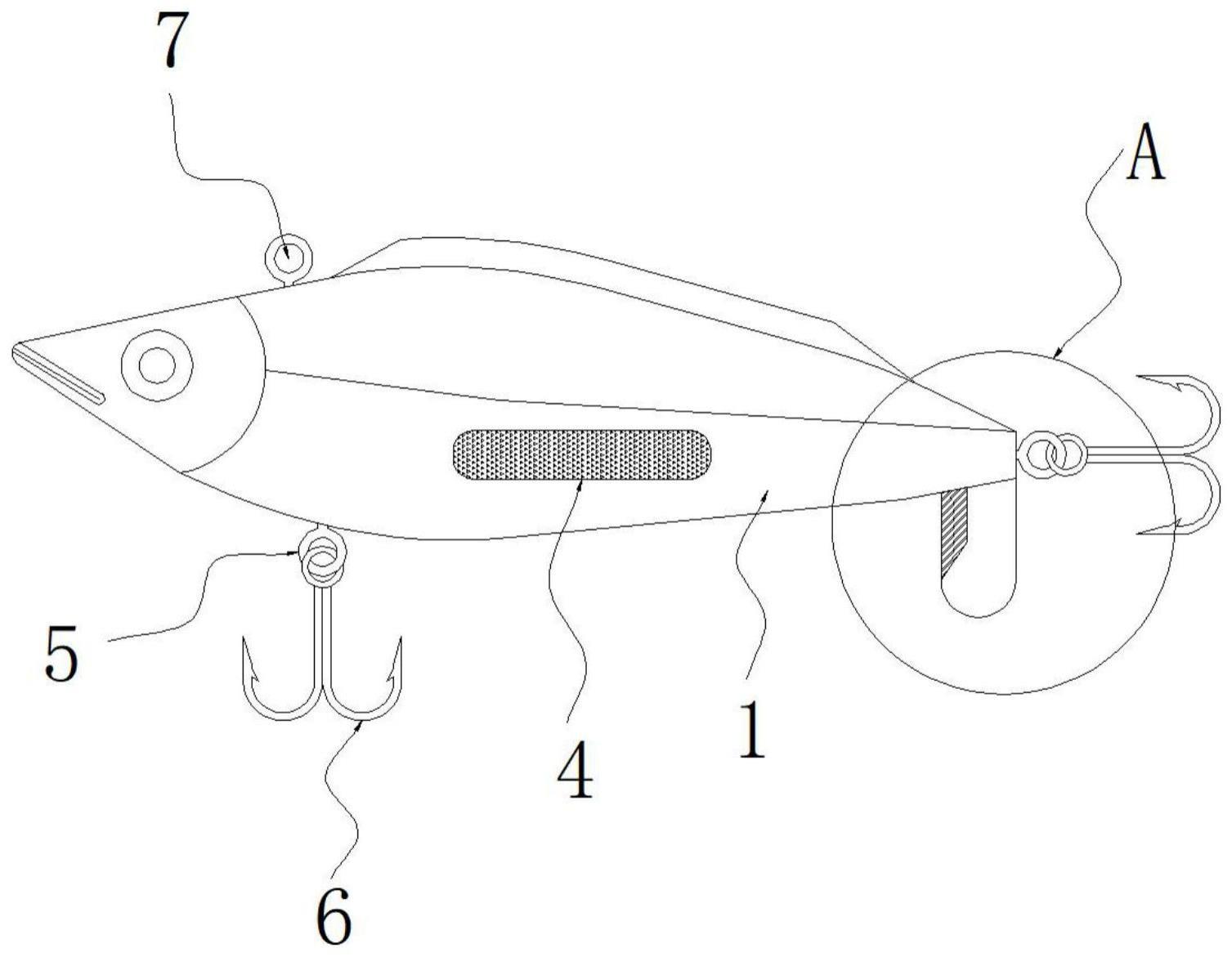

17.图1为本实用新型的正视结构示意图；
18.图2为本实用新型的正式剖面结构示意图；
19.图3为本实用新型的图1中a处局部剖面放大结构示意图；
20.图4为本实用新型的中央柱状泡棉芯俯视放大结构示意图。
21.图中：1、塑料制防鱼主体；2、中空槽；3、中央柱状泡棉芯；4、外侧弧面泡棉衬边；5、鱼钩挂环；6、钢制鱼钩；7、鱼线挂环；8、不锈钢外螺纹棒；9、不锈钢内螺纹管；10、钢制防脱球；11、圆头钢片；12、切割刃口。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.实施例1：请参阅图1-4，一种多功能仿真鱼饵，包括塑料制防鱼主体1，塑料制防鱼主体1的一侧和底部的一侧分别固定连接有鱼钩挂环5，塑料制防鱼主体1顶部的一侧固定连接有鱼线挂环7，鱼钩挂环5的一侧活动连接有钢制鱼钩6，塑料制防鱼主体1前端的中间位置处设置有诱剂集成结构；
24.请参阅图1-4，一种多功能仿真鱼饵还包括诱剂集成结构，诱剂集成结构包括中空
槽2，中空槽2设置在塑料制防鱼主体1前端的中间位置处，中空槽2的内部插接有中央柱状泡棉芯3，中央柱状泡棉芯3的前后两端分别固定连接有外侧弧面泡棉衬边4；
25.中空槽2贯通塑料制防鱼主体1的前后两端，中央柱状泡棉芯3、外侧弧面泡棉衬边4材质相同，二者为一体化注塑工艺，中央柱状泡棉芯3、外侧弧面泡棉衬边4材质相同，二者为一体化注塑工艺，可以通过增加诱剂提高鱼饵的吸引力；
26.具体地，如图2和图4所示，将中央柱状泡棉芯3和外侧弧面泡棉衬边4构成的泡棉构体充分浸泡诱鱼剂，接着将中央柱状泡棉芯3沿着中空槽2嵌入，两侧的外侧弧面泡棉衬边4抵紧塑料制防鱼主体1的两侧，在抛饵拖饵时，随着鱼饵在水面滑动，水和泡棉芯接触，诱剂随即进入水中，增强对鱼类的吸引力。
27.实施例2：塑料制防鱼主体1的内部固定连接有三组不锈钢内螺纹管9，不锈钢内螺纹管9的一端固定连接有钢制防脱球10，鱼钩挂环5、鱼线挂环7的一端固定连接有不锈钢外螺纹棒8，不锈钢外螺纹棒8外部的螺纹和不锈钢内螺纹管9内部的螺纹相吻合，可以更换挂环组件，提高鱼饵的利用率；
28.具体地，如图1和图2所示，将不锈钢内螺纹管9和钢制防脱球10构成的基底嵌入鱼饵内部，安装鱼线挂环7和鱼钩挂环5时，直接将挂环末端的不锈钢外螺纹棒8沿着不锈钢内螺纹管9旋入，螺纹咬合可以锁住挂环防止其脱落，在发生损坏或掉钩时可以将其旋出进行更换。
29.实施例3：塑料制防鱼主体1底部的另一侧固定连接有圆头钢片11，圆头钢片11一侧的顶部设置有切割刃口12，圆头钢片11的底端低于塑料制防鱼主体1的底端所在水平面，可以切断水草降低被挂住的几率；
30.具体地，如图1和图3所示，圆头钢片11所在的塑料制防鱼主体1尾部偏重则下压，当有水面有水草阻挡时，圆头钢片11侧边的切割刃口12对水草的茎秆形成切割，可以快速分断水草，降低被挂草的几率，方便收回鱼饵进行再次的抛饵拖饵。
31.工作原理：本实用新型在使用时，首先，将鱼线和鱼线挂环7连接在一起，将钢制鱼钩6挂在鱼钩挂环5上，通过鱼竿甩动将塑料制防鱼主体1抛出，再不断收线牵拉，使鱼饵在水面摆动发出声响，在抛饵前，将中央柱状泡棉芯3和外侧弧面泡棉衬边4构成的泡棉构体充分浸泡诱鱼剂，接着将中央柱状泡棉芯3沿着中空槽2嵌入，两侧的外侧弧面泡棉衬边4抵紧塑料制防鱼主体1的两侧，在抛饵拖饵时，随着鱼饵在水面滑动，水和泡棉芯接触，诱剂随即进入水中，增强对鱼类的吸引力。在鱼饵生产阶段，两半合拢前将不锈钢内螺纹管9和钢制防脱球10构成的基底嵌入鱼饵内部，安装鱼线挂环7和鱼钩挂环5时，直接将挂环末端的不锈钢外螺纹棒8沿着不锈钢内螺纹管9旋入，螺纹咬合可以锁住挂环防止其脱落，在发生损坏或掉钩时可以将其旋出进行更换。在抛饵拖饵的过程中，鱼钩受惯性作用向上扬起，圆头钢片11所在的塑料制防鱼主体1尾部偏重则下压，当有水面有水草阻挡时，圆头钢片11侧边的切割刃口12对水草的茎秆形成切割，可以快速分断水草，降低被挂草的几率，方便收回鱼饵进行再次的抛饵拖饵。
32.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含
义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
