1.本实用新型涉及播种装置技术领域，尤其涉及一种农业施肥播种装置。


背景技术：

2.农业是利用动植物的生长发育规律，通过人工培育来获得产品的产业，农业属于第一产业，研究农业的科学是农学；农业的劳动对象是有生命的动植物，获得的产品是动植物本身；农业是提供支撑国民经济建设与发展的基础产业，在农业种植播种的过程中一般步骤还都是先播种，然后施肥最后再实施浇灌，种植的过程是分开的，进行农业种植的时候需要多个设备来操作，从而降低了装置整体的工作效率，给工作人员的使用带来许多不便。
3.如专利号为202022261885.4的实用新型专利，公开了一种农业施肥播种装置，其通过启动电动伸缩杆，当电动伸缩杆启动时，就会带动挤压板向下移动，从而可将结块的肥料进行碾压粉碎，使得肥料在施肥时不需要工人去手动打碎，提升工作效率，同时本装置还可以用作播种，通过启动第一电机，第一电机启动时，就会带动搅拌轴进行旋转，通过搅拌轴的旋转可带动搅拌叶对种子和肥料进行搅拌，进而可提高装置整体的工作效率，便于工作人员的使用，但是其中只是利用搅拌机构对肥料和种子进行搅拌处理，无法满足复杂的施肥播种需求，鉴于此提出了一种农业施肥播种装置。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农业施肥播种装置。
5.为了实现上述目的，本实用新型采用了如下技术方案：
6.一种农业施肥播种装置，包括移动台，所述移动台底部外壁四角位置均固定连接有滑轮，所述移动台一端外壁固定连接有推杆，所述移动台外壁开设有缺槽，所述缺槽内壁一端设置有土壤压孔机构，所述缺槽顶部外壁一端设置有集料箱，所述集料箱和移动台之间设置有横向调节机构，所述集料箱内壁设置有搅动出料机构，所述集料箱顶部设置有滴液机构。
7.优选的，所述土壤压孔机构包括转动杆和转动板，转动杆和转动板固定连接，转动板外壁固定连接多个插块，转动杆两端均转动连接有活动块。
8.优选的，所述缺槽内壁两侧均开设有活动槽，活动块和活动槽滑动连接，活动块外壁螺纹连接有螺纹丝杆。
9.优选的，所述横向调节机构包括滑块和第一螺栓，移动台顶部外壁两侧均开设有滑槽，滑块和滑槽滑动连接，第一螺栓滑块顶部螺纹连接，滑块和集料箱之间设置有支撑机构。
10.优选的，所述支撑机构包括支架和振动电机，支架一端和集料箱固定连接，支架另一端和滑块之间固定连接有多个弹簧和限位伸缩杆，振动电机和支架固定连接。
11.优选的，所述搅动出料机构包括电机和转动轴，电机底部和转动轴固定连接，转动
轴外壁固定连接有多个搅动杆，搅动杆位于集料箱内部，集料箱两端外壁均固定连接有进料管，转动轴外壁固定连接有过滤板，过滤板位于集料箱内部，集料箱底部固定连接有出料管，出料管外壁固定连接有第二阀门。
12.优选的，所述滴液机构包括集液箱和出液头，集料箱顶部外壁设置有盖板，盖板外壁螺纹连接有多个第二螺栓，第二螺栓和集料箱螺纹连接，集液箱和盖板固定连接，集液箱和电机固定连接，集液箱外壁固定连接有进液管，转动轴设置为中空，转动轴外壁开设有通孔，出液头和转动轴底部外壁固定连接，出液头外壁固定连接有第一阀门，出料管内壁设置有刮板，刮板和出液头之间固定连接有连接杆。
13.本实用新型的有益效果为：
14.1、通过设置移动台一端的土壤压孔机构可以在施肥播种前对土壤表面进行插孔挖坑处理，保证播种施肥效果，通过设置搅动出料机构可以对集料箱内的肥料和种子进行搅拌并且进行和播种施肥处理，通过设置滴液机构可以对出料前的种子和肥料进行滴液处理，从而可以提高后续种子和肥料在土壤内的播种效果。
15.2、通过设置螺纹丝杆带动活动块在活动槽内进行升降，从而可以对转动杆及其外壁的转动板的高度进行调节，从而可以对挖坑深浅进行调节，通过设置滑块在滑槽内滑动，从而可以对支架及其集料箱的横向位置进行调节，从而可以对播种位置进行调节，进一步提高播种效率。
附图说明

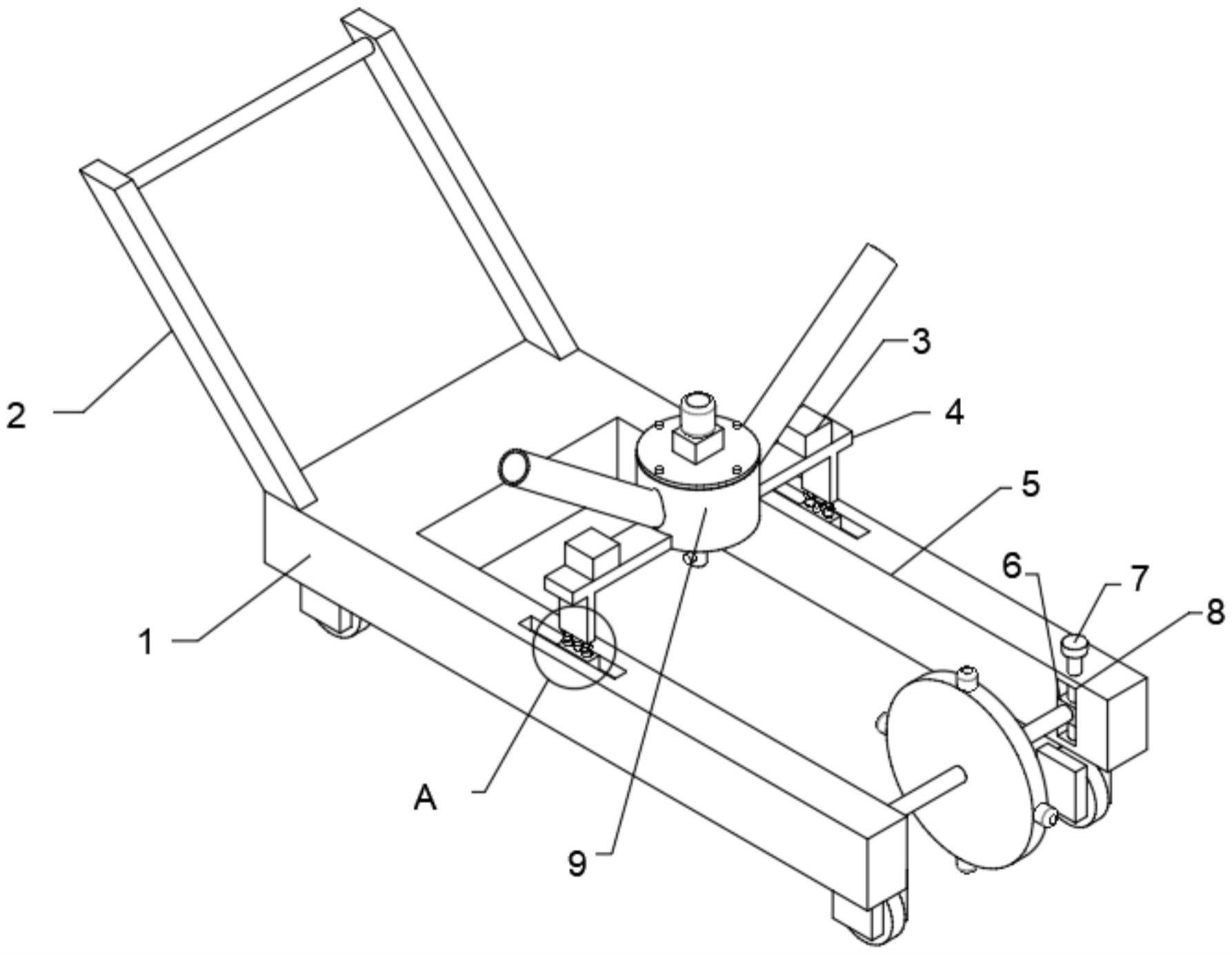

16.图1为本实用新型提出的一种农业施肥播种装置的主体结构示意图；
17.图2为本实用新型提出的一种农业施肥播种装置的横向调节机构主体结构示意图；
18.图3为本实用新型提出的一种农业施肥播种装置的底部主体结构示意图；
19.图4为本实用新型提出的一种农业施肥播种装置的集料箱剖面结构示意图。
20.图中：1移动台、2推杆、3振动电机、4支架、5缺槽、6活动块、7螺纹丝杆、8活动槽、9集料箱、10第一螺栓、11滑块、12限位伸缩杆、13弹簧、14滑槽、15滑轮、16转动板、17插块、18转动杆、19进料管、20电机、21进液管、22集液箱、23出液头、24第一阀门、25出料管、26连接杆、27刮板、28第二阀门、29过滤板、30搅动杆、31转动轴、32第二螺栓、33盖板、34通孔。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
22.参照图1-4，一种农业施肥播种装置，包括移动台1，移动台1底部外壁四角位置均固定连接有滑轮15，移动台1一端外壁固定连接有推杆2，移动台1外壁开设有缺槽5，缺槽5内壁一端设置有土壤压孔机构，缺槽5顶部外壁一端设置有集料箱9，集料箱9和移动台1之间设置有横向调节机构，集料箱9内壁设置有搅动出料机构，集料箱9顶部设置有滴液机构，通过设置移动台1一端的土壤压孔机构可以在施肥播种前对土壤表面进行插孔挖坑处理，保证播种施肥效果，通过设置搅动出料机构可以对集料箱9内的肥料和种子进行搅拌并且
进行和播种施肥处理，通过设置滴液机构可以对出料前的种子和肥料进行滴液处理，从而可以提高后续种子和肥料在土壤内的播种效果。
23.本实用新型中，土壤压孔机构包括转动杆18和转动板16，转动杆18和转动板16固定连接，转动板16外壁固定连接多个插块17，转动杆18两端均转动连接有活动块6，通过设置移动台1一端的土壤压孔机构可以在施肥播种前对土壤表面进行插孔挖坑处理，保证播种施肥效果；
24.缺槽5内壁两侧均开设有活动槽8，活动块6和活动槽8滑动连接，活动块6外壁螺纹连接有螺纹丝杆7，横向调节机构包括滑块11和第一螺栓10，移动台1顶部外壁两侧均开设有滑槽14，滑块11和滑槽14滑动连接，第一螺栓10滑块顶部螺纹连接，滑块11和集料箱9之间设置有支撑机构，通过设置螺纹丝杆7带动活动块在活动槽8内进行升降，从而可以对转动杆18及其外壁的转动板16的高度进行调节，从而可以对挖坑深浅进行调节，通过设置滑块11在滑槽14内滑动，从而可以对支架4及其集料箱9的横向位置进行调节，从而可以对播种位置进行调节，进一步提高播种效率；
25.支撑机构包括支架4和振动电机3，支架4一端和集料箱9固定连接，支架4另一端和滑块11之间固定连接有多个弹簧13和限位伸缩杆12，振动电机3和支架4固定连接，使集料箱9高频振动，提高出料效率；
26.搅动出料机构包括电机20和转动轴31，电机20底部和转动轴31固定连接，转动轴31外壁固定连接有多个搅动杆30，搅动杆30位于集料箱9内部，集料箱9两端外壁均固定连接有进料管19，转动轴31外壁固定连接有过滤板29，过滤板29位于集料箱9内部，集料箱9底部固定连接有出料管25，出料管25外壁固定连接有第二阀门28，通过设置搅动出料机构可以对集料箱9内的肥料和种子进行搅拌并且进行和播种施肥处理；
27.滴液机构包括集液箱22和出液头23，集料箱9顶部外壁设置有盖板33，盖板33外壁螺纹连接有多个第二螺栓32，第二螺栓32和集料箱9螺纹连接，集液箱22和盖板33固定连接，集液箱22和电机20固定连接，集液箱22外壁固定连接有进液管21，转动轴31设置为中空，转动轴31外壁开设有通孔34，出液头23和转动轴31底部外壁固定连接，出液头23外壁固定连接有第一阀门24，出料管25内壁设置有刮板27，刮板27和出液头23之间固定连接有连接杆26，通过设置滴液机构可以对出料前的种子和肥料进行滴液处理，从而可以提高后续种子和肥料在土壤内的播种效果。
28.工作原理：在本装置空闲处，将上述中所有组件，其指代结构件进行连接，具体连接手段应参考下述工作原理中，各组件之间先后工作顺序完成连接，其详细连接手段为本领域公知技术，下述主要介绍工作原理以及过程，不再对其做说明，使用该装置的时候通过设置移动台1一端的土壤压孔机构可以在施肥播种前对土壤表面进行插孔挖坑处理，保证播种施肥效果，通过设置搅动出料机构可以对集料箱9内的肥料和种子进行搅拌并且进行和播种施肥处理，通过设置滴液机构可以对出料前的种子和肥料进行滴液处理，从而可以提高后续种子和肥料在土壤内的播种效果。
29.以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
