一种栅栏型小龙虾分拣装置

1.本实用新型涉及小龙虾分拣领域,具体为一种栅栏型小龙虾分拣装置。


背景技术:

2.目前的小龙虾分拣机主要依靠小龙虾的重量进行分拣,小龙虾的体型较小,成虾体重约在30到50克左右,并且市面上小龙虾是按重量划分的。规格有6钱以下、7-9钱、1两以上三种。三种规格之间规格差距不大,按照体重难以划分,无法精准分虾,影响小龙虾的售卖价格。
3.小龙虾分拣机体积巨大笨重,需要在车间里进行分拣,无法在捕捞后直接在塘口边分拣,灵活性差。且小龙虾分拣机只有一条通道进行分虾,一次只能分拣一只虾,分拣效率低,且小龙虾分拣机需要人工辅助,增加了人工成本,影响养殖户的收益;
4.现有的分拣装置功能比较单一,灵活性差,不方便移动和携带,而且不能快速对不同规格大小的小龙虾进行快速分筛处理,不能对筛分的龙虾进行存放,不能实现多级分拣,分拣效率低,速度慢,不便人们使用。为此提供了一种栅栏型小龙虾分拣装置。


技术实现要素:

5.本实用新型的目的是针对现有技术的缺陷,提供一种栅栏型小龙虾分拣装置,以解决上述背景技术提出的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种栅栏型小龙虾分拣装置,包括第一分拣网箱固定架、第二分拣网箱固定架、第三分拣网箱固定架、第一分拣网箱、第二分拣网箱和第三分拣网箱,所述第一分拣网箱固定架焊接在第二分拣网箱固定架的顶部上,所述第二分拣网箱固定架焊接在第三分拣网箱固定架的顶部上,所述第一分拣网箱固定架的内部设有第一网箱插槽,所述第一网箱插槽的内部设有第一分拣网箱,所述第一分拣网箱的底部设有第一筛选栅栏,所述第二分拣网箱固定架的内部设有第二网箱插槽,所述第二网箱插槽的内部设有第二分拣网箱,所述第二分拣网箱的底部设有第二筛选栅栏,所述第三分拣网箱固定架的内部设有第三网箱插槽,所述第三网箱插槽的内部设有第三分拣网箱,所述第三分拣网箱的底部设有第三筛选栅栏,所述第一筛选栅栏的栏距为6cm,所述第二筛选栅栏的栏距为4cm,所述第三筛选栅栏的栏距为2cm。
7.作为本实用新型的一种优选技术方案,所述第一分拣网箱固定架、第二分拣网箱固定架和第三分拣网箱固定架的底部均通过轴承安装有若干个滚筒,所述第三分拣网箱固定架的底部四个拐角处均安装有脚刹式万向滚轮。
8.作为本实用新型的一种优选技术方案,所述第一分拣网箱固定架、第二分拣网箱固定架和第三分拣网箱固定架的一端安装有卡扣座,所述第一分拣网箱、第二分拣网箱和第三分拣网箱的一端焊接有与卡扣座相匹配的卡扣。
9.作为本实用新型的一种优选技术方案,所述第一分拣网箱、第二分拣网箱和第三分拣网箱的四周以均安装有塑料硬质板,所述第一分拣网箱、第二分拣网箱和第三分拣网
箱的一端焊接有把手。
10.作为本实用新型的一种优选技术方案,所述第一分拣网箱固定架、第二分拣网箱固定架和第三分拣网箱固定架的一端和两侧均焊接有挡杆。
11.作为本实用新型的一种优选技术方案,所述第一分拣网箱与第一网箱插槽插接相连,所述第二分拣网箱与第二网箱插槽插接相连,所述第三分拣网箱与第三网箱插槽插接相连。
12.作为本实用新型的一种优选技术方案,所述第一分拣网箱固定架、第二分拣网箱固定架、第三分拣网箱固定架、第一分拣网箱、第二分拣网箱、第三分拣网箱均采用不锈钢材料制成。
13.本实用新型的有益效果是:本分拣装置体积小,成本低,灵活性强,方便移动,可以在捕捞后直接在塘口边进行分拣,而且该分拣装置能实现多级分拣,让分拣更加快速高效,分拣效率高:采用三层抽屉式分拣箱可以实现小龙虾三种目标规格大小的分拣,采用不同间距的栅栏进行龙虾的筛选,保障龙虾筛选效果好,筛选质量高,分拣简单,方便人们操作使用。
附图说明

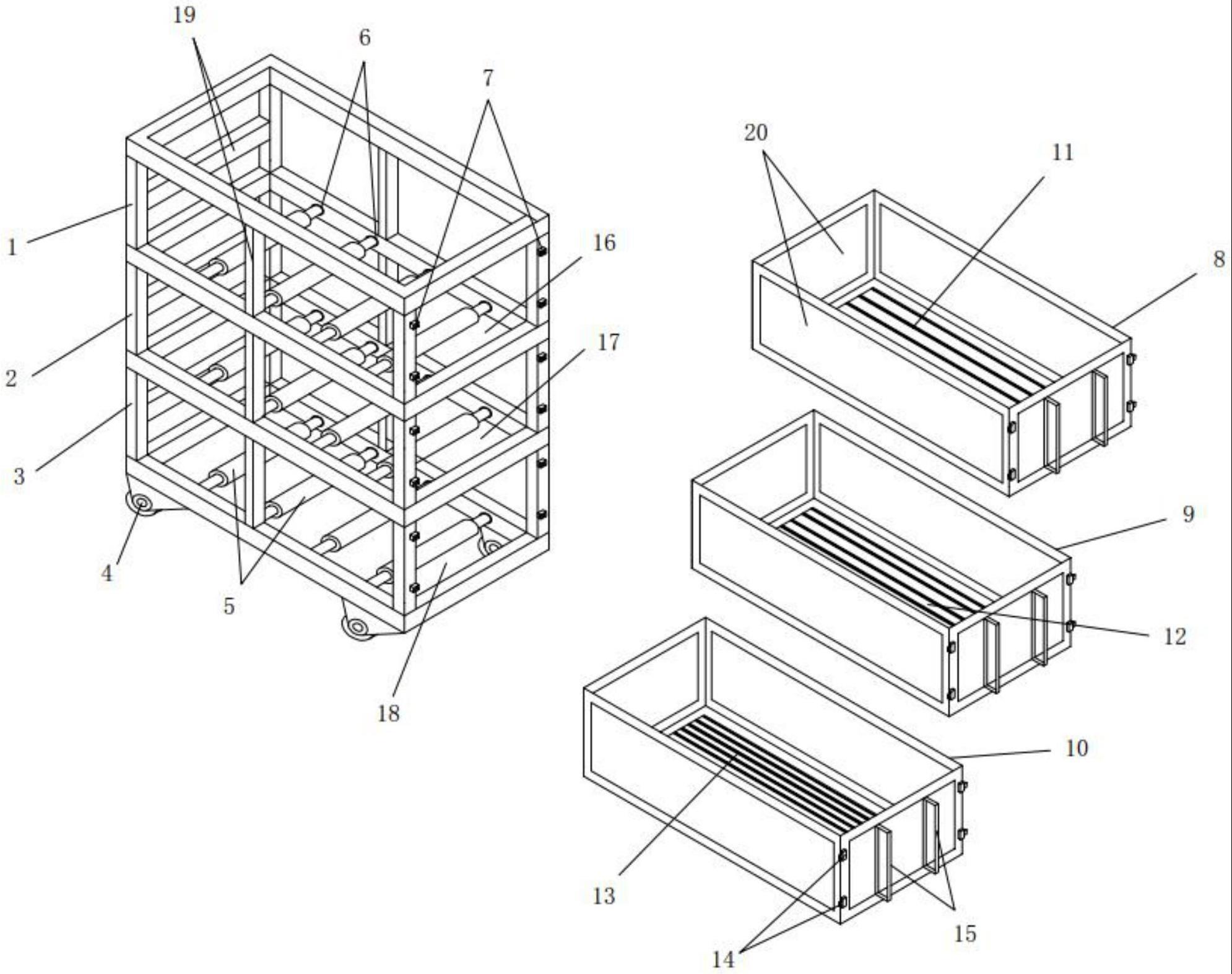

14.图1为本实用新型的拆解结构示意图;
15.图2为本实用新型分拣网箱固定架的连接结构示意图;
16.图3为本实用新型网箱的结构示意图。
17.图中:第一分拣网箱固定架1、第二分拣网箱固定架2、第三分拣网箱固定架3、脚刹式万向滚轮4、滚筒5、轴承6、卡扣座7、第一分拣网箱8、第二分拣网箱9、第三分拣网箱10、第一筛选栅栏11、第二筛选栅栏12、第三筛选栅栏13、卡扣14、把手15、第一网箱插槽16、第二网箱插槽17、第三网箱插槽18、挡杆19、塑料硬质板20。
具体实施方式
18.下面结合附图对本实用新型的较佳实施例进行详细阐述,以使本实用新型的优点和特征能更易被本领域人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。
19.实施例:请参阅图1-3,本实用新型提供一种技术方案:一种栅栏型小龙虾分拣装置,包括第一分拣网箱固定架1、第二分拣网箱固定架2、第三分拣网箱固定架3、第一分拣网箱8、第二分拣网箱9和第三分拣网箱10,第一分拣网箱固定架1焊接在第二分拣网箱固定架2的顶部上,第二分拣网箱固定架2焊接在第三分拣网箱固定架3的顶部上,第一分拣网箱固定架1的内部设有第一网箱插槽16,第一网箱插槽16的内部设有第一分拣网箱8,第一分拣网箱8的底部设有第一筛选栅栏11,第二分拣网箱固定架2的内部设有第二网箱插槽17,第二网箱插槽17的内部设有第二分拣网箱9,第二分拣网箱9的底部设有第二筛选栅栏12,第三分拣网箱固定架3的内部设有第三网箱插槽18,第三网箱插槽18的内部设有第三分拣网箱10,第三分拣网箱10的底部设有第三筛选栅栏13,第一筛选栅栏11的栏距为6cm,第二筛选栅栏12的栏距为4cm,第三筛选栅栏13的栏距为2cm。
20.第一分拣网箱固定架1、第二分拣网箱固定架2和第三分拣网箱固定架3的底部均
通过轴承6安装有若干个滚筒5,第三分拣网箱固定架3的底部四个拐角处均安装有脚刹式万向滚轮4。
21.第一分拣网箱固定架1、第二分拣网箱固定架2和第三分拣网箱固定架3的一端安装有卡扣座7,第一分拣网箱8、第二分拣网箱9和第三分拣网箱10的一端焊接有与卡扣座7相匹配的卡扣14。
22.第一分拣网箱8、第二分拣网箱9和第三分拣网箱10的四周以均安装有塑料硬质板20,第一分拣网箱8、第二分拣网箱9和第三分拣网箱10的一端焊接有把手15。
23.第一分拣网箱固定架1、第二分拣网箱固定架2和第三分拣网箱固定架3的一端和两侧均焊接有挡杆19。
24.第一分拣网箱8与第一网箱插槽16插接相连,第二分拣网箱9与第二网箱插槽17插接相连,第三分拣网箱10与第三网箱插槽18插接相连。
25.第一分拣网箱固定架1、第二分拣网箱固定架2、第三分拣网箱固定架3、第一分拣网箱8、第二分拣网箱9、第三分拣网箱10均采用不锈钢材料制成。
26.工作原理:一种栅栏型小龙虾分拣装置,为了保证小龙虾精准快速分拣,按规格分类后进行售卖,获得更高的经济效益,减少大量机械劳动节省人力物力,该装置的不锈钢主体框架下设置的四个脚刹式万向滚轮4,方便挪动,适合任何使用场景小龙虾的分拣;
27.第一分拣网箱8、第二分拣网箱9和第三分拣网箱10的框架为不锈钢钢条,四周和底部为硬质塑料板,通过将其底部设置成具有不同栏距的栅栏型硬质塑料板,实现小龙虾三种目标规格大小的分拣(1两以上,7、8、9钱,7钱以下),可以实现在塘口捕捞小龙虾后直接分拣,分拣后打开卡扣可以直接将盛有不同规格小龙虾的抽屉式分拣箱抽出并按不同大小规格分别售卖,节省时间,增加收益;可以实现小龙虾大批量分拣(一次200斤),分拣效率高,速度快(5分钟内);按照小龙虾的大小规格分拣,装置不锈钢主体框架下设置四个脚刹式万向滚轮4,轻微摇晃使小龙虾快速分拣,减少小龙虾的损伤,不影响售卖后小龙虾的存活率;
28.将捕捉到了小龙虾或收到的统货(未分拣)小龙虾,从上方倒入最上层的6cm栏距的抽屉式分拣箱中,轻微摇晃不锈钢主体框架,使小规格的小龙虾依次通过6cm栏距的抽屉式分拣箱和4cm栏距的抽屉式分拣箱,大规格的小龙虾(1两以上)的留在最上层的6cm栏距的抽屉式分拣箱中,中规格的小龙虾(7、8、9钱)留在中层4cm栏距的抽屉式分拣箱中,小规格的小龙虾(6钱以下的)留在最下层2cm栏距的抽屉式分拣箱中,然后打开卡扣,将不同孔径的抽屉式分拣箱抽出,取出不同规格的小龙虾进行分规格售卖。
29.以上实施例仅表达了本实用新型的几种实施方式,其描述较为具体和详细,但并不能因此而理解为对实用新型专利范围的限制。应当指出的是,对于本领域的普通技术人员来说,在不脱离本实用新型构思的前提下,还可以做出若干变形和改进,这些都属于本实用新型的保护范围。
