1.本实用新型涉及橡胶树育苗技术领域，尤其涉及一种橡胶树种子播种装置。


背景技术：

2.橡胶树是大戟科橡胶树属大乔木。株高达30米；掌状复叶具小叶，顶端有腺体，小叶椭圆形，先端短尾尖，基部楔形，全缘，无毛，网脉明显；花序腋生，圆锥状，被灰白色柔毛，雄花花萼裂片卵状披针形，雌花花萼裂片较雄花大；蒴果椭圆形；种子淡灰褐色，有斑纹；花期4-7月，果期8-12月。橡胶树产出的天然橡胶是制作橡胶的主要原料，进而可作为制造油漆和肥皂的原料，可制作优质纤维，可制活性炭、糠醛等，经化学处理后可制作高级家具、纤维板、胶合板、纸浆等。此外，橡胶林还是可持续发展的热带森林生态系统，是无污染可再生的自然资源。
3.现在技术中，采用人工与育苗床上进行橡胶树种子的播种作业。这样的操作方式播种速度慢、效率低、人员劳动强度大，且无法保证种子的播种间距。橡胶树种子播种间距在2厘米左右为宜。人工播种无法保证播种间距，会响种子出苗率和成活率，也给后期管理带来困难，直接导致橡胶树种子幼芽苗生产效率低下。


技术实现要素：

4.为克服相关技术中存在的问题，本实用新型的目的之一是提供一种橡胶树种子播种装置，能保证播种间距，有助于提高种子出苗率和成活率，给后期管理带来便利，且能提高播种速度，降低人员劳动强度。
5.本实用新型的目的是提供一种橡胶树种子播种装置，包括上下端均不封闭的框体，若干播种管呈矩形阵列的等间距布置于框体内；
6.所述播种管包括同轴设置的上管、下管，所述上管、下管之间设置有上开关板，所述下管下端设置有下开关板，所述上开关板、下开关板均沿水平方向与框体滑动配合；
7.每一行或每一列的播种管配置一个上开关板、下开关板；
8.所述上开关板连接上驱动件，所述下开关板连接下驱动件，上开关板、下开关板分别通过上驱动件、下驱动件的驱动沿水平方向移动，以分别开闭上管下端、下管下端。
9.在本实用新型较佳的技术方案中，所述框体内固定安装有上隔板、下隔板，所述上管上端与上隔板连接固定，所述下管上端与下隔板连接固定，所述上隔板、下隔板上均开设有与播种管一一同轴对应配合的通孔；
10.所述上隔板上侧面与框体周侧面之间围成承装种子的区间。
11.在本实用新型较佳的技术方案中，所述上管上端呈倒锥形。
12.在本实用新型较佳的技术方案中，所述上驱动件、下驱动件均为插板框，所述框体上开设有水平插槽，所述插板框插设于水平插槽内。
13.在本实用新型较佳的技术方案中，所述框体上安装有电机、电池、控制器及开关，所述电机连接驱动件，所述电机、电池、开关均与控制器电性连接。
14.在本实用新型较佳的技术方案中，所述电机、电池、控制器均安装于框体外壁，电机、电池、控制器设置于护罩内，所述开关安装于护罩上，所述护罩与框体连接固定。
15.在本实用新型较佳的技术方案中，所述上驱动件、下驱动件均为皮带，所述框体上安装有同步带，所述同步带包括皮带，所述同步带的主动带轮连接电机的输出轴；
16.所述上开关板、下开关板交错设置；
17.上开关板一端连接同步带上侧的皮带，另一端与框体滑动配合；
18.下开关板一端连接同步带下侧的皮带，另一端与框体滑动配合。
19.在本实用新型较佳的技术方案中，所述上驱动件、下驱动件为插板框，所述框体上开设有水平插槽，所述插板框插设于水平插槽内；
20.所述电机的输出轴安装有齿轮，所述齿轮位于上驱动件、下驱动件之间，所述上驱动件及下驱动件上分别安装有与齿轮啮合传动的上水平齿条、下水平齿条；
21.所述上开关板、下开关板交错设置。
22.在本实用新型较佳的技术方案中，所述框体下端左右两侧均安装用搭接块，所述搭接块下端开设有容纳育苗床边沿的槽口，所述槽口内安装有滚轮。
23.在本实用新型较佳的技术方案中，所述框体外壁安装有把手。
24.本实用新型的有益效果为：
25.结构简单，操作使用方便，播种管等间距布置，能保证播种间距，有助于提高种子出苗率和成活率，给后期管理带来便利，且能提高播种速度，降低人员劳动强度。
附图说明

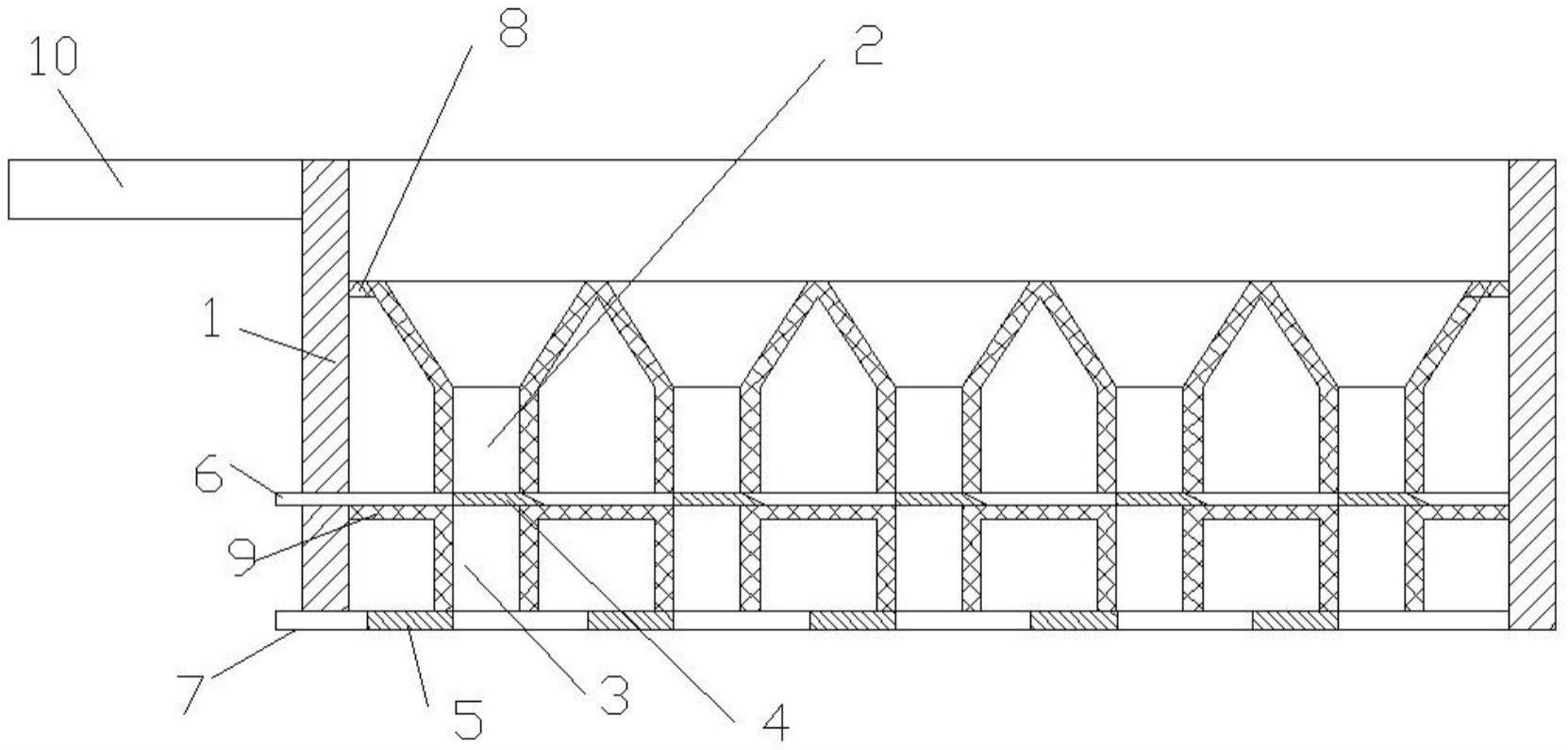

26.图1是本装置的结构示意图。
27.图2是本装置与育苗床的配合结构示意图。
28.图3是框体的结构示意图。
29.图4是上、下开关板的一种电动驱动架构示意图。
30.图5是上、下开关板的另一种电动驱动架构示意图。
31.附图标记：
32.1-框体；2-上管；3-下管；4-上开关板；5-下开关板；6-上驱动件；7-下驱动件；8-上隔板；9-下隔板；10-把手；11-搭接块；12-育苗床边沿；13-插板框；14-皮带；15-同步带；16-齿轮；17-上水平齿条；18-下水平齿条。
具体实施方式
33.下面将参照附图更详细地描述本实用新型的优选实施方式。虽然附图中显示了本实用新型的优选实施方式，然而应该理解，可以以各种形式实现本实用新型而不应被这里阐述的实施方式所限制。相反，提供这些实施方式是为了使本实用新型更加透彻和完整，并且能够将本实用新型的范围完整地传达给本领域的技术人员。
34.在本实用新型使用的术语是仅仅出于描述特定实施例的目的，而非旨在限制本实用新型。在本实用新型和所附权利要求书中所使用的单数形式的“一种”、“所述”和“该”也旨在包括多数形式，除非上下文清楚地表示其他含义。还应当理解，本文中使用的术语“和/或”是指并包含一个或多个相关联的列出项目的任何或所有可能组合。
35.应当理解，尽管在本实用新型可能采用术语“第一”、“第二”、“第三”等来描述各种信息，但这些信息不应限于这些术语。这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本实用新型范围的情况下，第一信息也可以被称为第二信息，类似地，第二信息也可以被称为第一信息。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
36.橡胶树是大戟科橡胶树属大乔木。株高达30米；掌状复叶具小叶，顶端有腺体，小叶椭圆形，先端短尾尖，基部楔形，全缘，无毛，网脉明显；花序腋生，圆锥状，被灰白色柔毛，雄花花萼裂片卵状披针形，雌花花萼裂片较雄花大；蒴果椭圆形；种子淡灰褐色，有斑纹；花期4-7月，果期8-12月。橡胶树产出的天然橡胶是制作橡胶的主要原料，进而可作为制造油漆和肥皂的原料，可制作优质纤维，可制活性炭、糠醛等，经化学处理后可制作高级家具、纤维板、胶合板、纸浆等。此外，橡胶林还是可持续发展的热带森林生态系统，是无污染可再生的自然资源。
37.现在技术中，采用人工与育苗床上进行橡胶树种子的播种作业。这样的操作方式播种速度慢、效率低、人员劳动强度大，且无法保证种子的播种间距。橡胶树种子播种间距在2厘米左右为宜。人工播种无法保证播种间距，会响种子出苗率和成活率，也给后期管理带来困难，直接导致橡胶树种子幼芽苗生产效率低下。
38.针对上述问题，实施例1提供一种橡胶树种子播种装置，能保证播种间距，有助于提高种子出苗率和成活率，给后期管理带来便利，且能提高播种速度，降低人员劳动强度。
39.如图1所示，一种橡胶树种子播种装置，包括上下端均不封闭的框体1，若干播种管呈矩形阵列的等间距布置于框体1内；
40.所述播种管包括同轴设置的上管2、下管3，所述上管2、下管3之间设置有上开关板4，所述下管3下端设置有下开关板5，所述上开关板4、下开关板5均沿水平方向与框体1滑动配合；
41.每一行或每一列的播种管配置一个上开关板4、下开关板5；
42.所述上开关板4连接上驱动件6，所述下开关板5连接下驱动件7，上开关板4、下开关板5分别通过上驱动件6、下驱动件7的驱动沿水平方向移动，以分别开闭上管2下端、下管3下端。
43.在本实施例中，所述框体1内固定安装有上隔板8、下隔板9，所述上管2上端与上隔板8连接固定，所述下管3上端与下隔板9连接固定，所述上隔板8、下隔板9上均开设有与播种管一一同轴对应配合的通孔；
44.所述上隔板8上侧面与框体1周侧面之间围成承装种子的区间。
45.使用时，种子先进入上管2中，然后，移动上开关板4，使上管2下端打开种子即可落入下管3，随后移动上开关板4关闭上管2下端，接着，将框体1移动至待播种位置，移动下开关板5，使下管3下端打开，种子即可由下管3落入至播种位置，播种管呈矩形阵列的等间距布置，因此，可以有效保证种间距，有助于提高种子出苗率和成活率，给后期管理带来便利。同时相比于人工时播种，使用本装置能提高播种速度，降低人员劳动强度。
46.在实际应用中，所使用的播种是经过筛选的种子，各种子的尺寸差别不大，同时，对于下管的尺寸设计，需保证下管中只能容纳一个种子。
47.在本实施例中，为了便于种子进入，所述上管2上端呈倒锥形。
48.在本实施例中，为便于播种操作，方便框体1移动，所述框体1外壁安装有把手10。
49.如图2所示，为了提高操作的便捷性，所述框体1下端左右两侧均安装用搭接块11，所述搭接块11下端开设有容纳育苗床边沿12的槽口，所述槽口内安装有滚轮，使用时，将框体1搭放在育苗床边沿12上，使框体1与育苗床形成滑动配合关系，打开下开关板5即可实现下管3中的种子的落料，从而实现当前位置的播种，播种后，推动框体1即可将本装置移动至下一播种位置。
50.在实际应用中，上开关板4、下开关板5的开闭可以采用手动的方式，也可以采用自动的方式。
51.如图3所示，在一种实施方式中，上开关板4、下开关板5的开闭采用手动的方式。所述上驱动件6、下驱动件7均为插板框13，所述框体1上开设有水平插槽，所述插板框13插设于水平插槽内。使用时，通过移动对应的插板框13即可实现上开关板4或下开关板5的移动，从而实现上管2或下管3的开闭。
52.若采用自动的方式，框体1上安装有电机、电池、控制器及开关，所述电机连接驱动件，所述电机、电池、开关均与控制器电性连接。同时为了保护电器件需要设置护罩。所述电机、电池、控制器均安装于框体1外壁，电机、电池、控制器设置于护罩内，所述开关安装于护罩上，所述护罩与框体1连接固定。在实际应用中，电池选用可充电的锂电池，护罩上设有充电接口，充电接口与电池及控制器电性连接。
53.如图4所示，在一种实施方式中，上开关板4、下开关板5的开闭采用自动的方式。所述上驱动件6、下驱动件7均为皮带14，所述框体1上安装有同步带15，所述同步带15包括皮带14，所述同步带15的主动带轮连接电机的输出轴；
54.上开关板4一端连接同步带15上侧的皮带14，另一端与框体1滑动配合；
55.下开关板5一端连接同步带15下侧的皮带14，另一端与框体1滑动配合；
56.所述上开关板4、下开关板5交错设置，因上开关板4、下开关板5交错设置，因此，上管2与下管3交替打开；
57.初始状态，上开关板4关闭上管2，下开关板5未关闭下管3；
58.当框体1移动到播种位置后，按下开关，同步带15同时驱动上开关板4、下开关板5移动，先使上管2打开，下管3关闭，此时，种子有上管2落入下管3；
59.然后，同步带15同时驱动上开关板4、下开关板5反向移动，使下管3打开，上管2关闭，此时，种子即可由下管3落入至播种位。
60.如图5所示，在另一种实施方式中，上开关板4、下开关板5的开闭采用自动的方式。所述上驱动件6、下驱动件7为插板框13，所述框体1上开设有水平插槽，所述插板框13插设于水平插槽内；
61.所述电机的输出轴安装有齿轮16，所述齿轮16位于上驱动件6、下驱动件7之间，所述上驱动件6及下驱动件7上分别安装有与齿轮16啮合传动的上水平齿条17、下水平齿条18；
62.所述上开关板4、下开关板5交错设置。
63.初始状态，上开关板4关闭上管2，下开关板5未关闭下管3；
64.当框体1移动到播种位置后，按下开关，电机正转通过齿轮16同时驱动上开关板4、
下开关板5移动，先使上管2打开，下管3关闭，此时，种子有上管2落入下管3；
65.然后，电机反转通过齿轮16同时驱动上开关板4、下开关板5反向移动，使下管3打开，上管2关闭，此时，种子即可由下管3落入至播种位。
66.本装置结构简单，操作使用方便，播种管等间距布置，能保证播种间距，有助于提高种子出苗率和成活率，给后期管理带来便利。同时，使用本装置能提高播种速度，降低人员劳动强度。
67.除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本技术的范围。同时，应当明白，为了便于描述，附图中所示出的各个部分的尺寸并不是按照实际的比例关系绘制的。对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它示例可以具有不同的值。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。在本技术的描述中，需要理解的是，方位词如“前、后、上、下、左、右”、“水平方向、竖向、垂直、水平”和“顶、底”等所指示的方位或位置关系通常是基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，在未作相反说明的情况下，这些方位词并不指示和暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本技术保护范围的限制；方位词“内、外”是指相对于各部件本身的轮廓的内外。
68.为了便于描述，在这里可以使用空间相对术语，如“在
……
之上”、“在
……
上方”、“在
……
上表面”、“上面的”等，用来描述如在图中所示的一个器件或特征与其他器件或特征的空间位置关系。应当理解的是，空间相对术语旨在包含除了器件在图中所描述的方位之外的在使用或操作中的不同方位。例如，如果附图中的器件被倒置，则描述为“在其他器件或构造上方”或“在其他器件或构造之上”的器件之后将被定位为“在其他器件或构造下方”或“在其他器件或构造之下”。因而，示例性术语“在
……
上方”可以包括“在
……
上方”和“在
……
下方”两种方位。该器件也可以其他不同方式定位(旋转90度或处于其他方位)，并且对这里所使用的空间相对描述作出相应解释。
69.此外，需要说明的是，使用“第一”、“第二”等词语来限定零部件，仅仅是为了便于对相应零部件进行区别，如没有另行声明，上述词语并没有特殊含义，因此不能理解为对本技术保护范围的限制。
70.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
