1.本实用新型涉及市政建设技术领域，具体涉及一种市政护栏。


背景技术：

2.在市政建设中，为了方便人们出行并防止发生事故，通常都会在道路中间设置若干个护栏，从而防止汽车发生越道行驶等事情。
3.传统的市政护栏结构较为固定，安装完成后拆卸较为困难，在不需要使用的情况下，必须手动对其进行拆除，在需要使用的情况下，再重新对其进行安装，操作过程繁琐，费时费力。为此，我们提出一种市政护栏。


技术实现要素：

4.鉴于上述现有市政护栏存在的问题，提出了本实用新型。
5.因此，本实用新型目的是提供一种市政护栏，解决了，传统的市政护栏结构较为固定，安装完成后拆卸较为困难，在不需要使用的情况下，必须手动对其进行拆除，在需要使用的情况下，再重新对其进行安装，操作过程繁琐，费时费力的问题。
6.为了实现上述目的，本实用新型提供如下技术方案：
7.一种市政护栏，包括箱体和固定板，所述箱体的底部内壁上安装有双轴电机，所述双轴电机的两个输出端分别通过联轴器连接有第一锥形齿轮和第二锥形齿轮，所述箱体的底部内壁上分别转动连接有第一螺杆和第二螺杆，所述第一螺杆和第二螺杆上分别安装有第三锥形齿轮和第四锥形齿轮，所述第一锥形齿轮与第三锥形齿轮之间啮合连接，所述第二锥形齿轮与第四锥形齿轮之间啮合连接，所述固定板的底部外壁上分别固定连接有第一升降杆和第二升降杆，所述第一升降杆和第二升降杆上分别开设有第一螺纹槽和第二螺纹槽，所述第一升降杆通过第一螺纹槽与第一螺杆螺纹连接，所述第二升降杆通过第二螺纹槽与第二螺杆螺纹连接，所述第一升降杆与第二升降杆之间安装有横杆。
8.优选的，所述固定板的顶部外壁上粘合有反光条。
9.优选的，所述箱体的两侧内壁之间安装有横板，所述横板上开设有导向槽，所述第一升降杆和第二升降杆上安装有封板，所述封板与导向槽的尺寸、结构和位置匹配一致。
10.优选的，所述箱体上开设有排水口，所述排水口的进水端与横板的位置对应一致。
11.进一步地，所述箱体的两侧内壁上均开设有限位槽，所述第一升降杆和第二升降杆上均安装有限位块，所述第一升降杆和第二升降杆均通过限位块与限位槽滑动连接。
12.优选的，所述箱体上开设有放置槽，所述固定板与放置槽的尺寸、结构匹配一致。
13.在上述技术方案中，本实用新型提供的技术效果和优点：
14.1、本实用新型，通过设置双轴电机，可通过双轴电机的工作带动第一锥形齿轮和第二锥形齿轮转动，进而可通过第一锥形齿轮与第三锥形齿轮的啮合连接关系，第二锥形齿轮与第四锥形齿轮的啮合连接关系，分别带动第一螺杆和第二螺杆转动，从而可带动第一升降杆和第二升降杆进行升降，进而带动固定板和横杆进行升降，达到相应的使用效果，
不用手动对其进行拆除或安装，省时省力。
15.2、本实用新型，通过设置封板，可防止下雨或市政洒水，导致雨水等液体进入到箱体内部，造成箱体内部零部件损坏，影响使用。
附图说明
16.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型中记载的一些实施例，对于本领域普通技术人员来讲，还可以根据这些附图获得其他的附图。

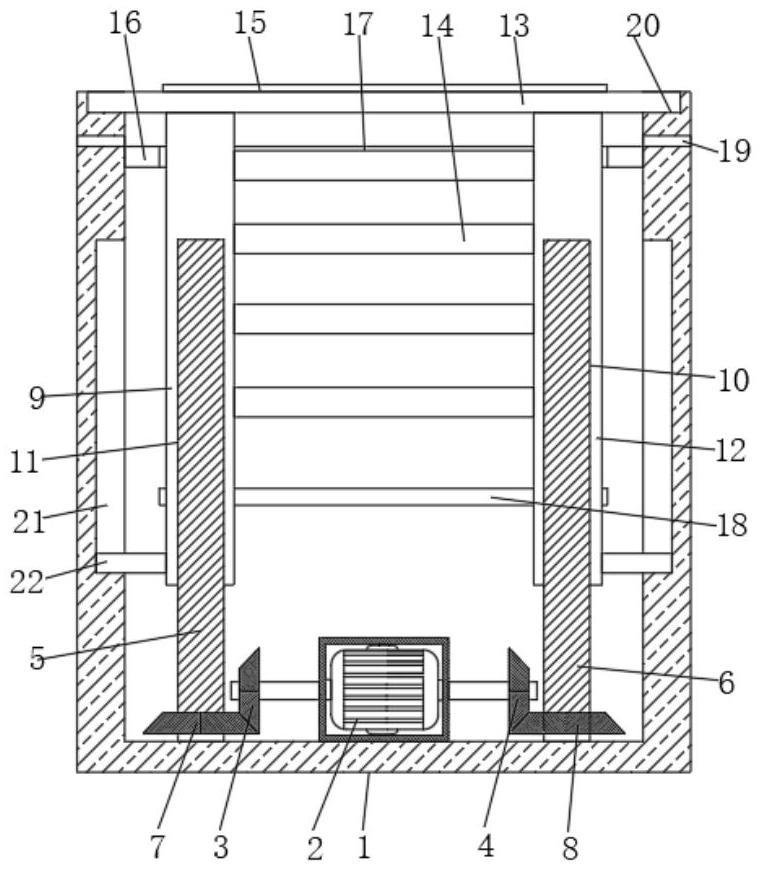

17.图1为本实用新型的剖面结构示意图；
18.图2为本实用新型的展开剖面结构示意图。
19.附图标记说明：
20.1、箱体；2、双轴电机；3、第一锥形齿轮；4、第二锥形齿轮；5、第一螺杆；6、第二螺杆；7、第三锥形齿轮；8、第四锥形齿轮；9、第一升降杆；10、第二升降杆；11、第一螺纹槽；12、第二螺纹槽；13、固定板；14、横杆；15、反光条；16、横板；17、导向槽；18、封板；19、排水口；20、放置槽；21、限位槽；22、限位块。
具体实施方式
21.为了使本领域的技术人员更好地理解本实用新型的技术方案，下面将结合附图对本实用新型作进一步的详细介绍。
22.本实用新型实施例公开一种市政护栏。
23.本实用新型提供了如图1-2所示的一种市政护栏,包括箱体1和固定板13，箱体1的底部内壁上安装有双轴电机2，双轴电机2的两个输出端分别通过联轴器连接有第一锥形齿轮3和第二锥形齿轮4，箱体1的底部内壁上分别转动连接有第一螺杆5和第二螺杆6，第一螺杆5和第二螺杆6上分别安装有第三锥形齿轮7和第四锥形齿轮8，第一锥形齿轮3与第三锥形齿轮7之间啮合连接，第二锥形齿轮4与第四锥形齿轮8之间啮合连接，固定板13的底部外壁上分别固定连接有第一升降杆9和第二升降杆10，第一升降杆9和第二升降杆10上分别开设有第一螺纹槽11和第二螺纹槽12，第一升降杆9通过第一螺纹槽11与第一螺杆5螺纹连接，第二升降杆10通过第二螺纹槽12与第二螺杆6螺纹连接，第一升降杆9与第二升降杆10之间安装有横杆14，通过设置双轴电机2，可通过双轴电机2的工作带动第一锥形齿轮3和第二锥形齿轮4转动，进而可通过第一锥形齿轮3与第三锥形齿轮7的啮合连接关系，第二锥形齿轮4与第四锥形齿轮8的啮合连接关系，分别带动第一螺杆5和第二螺杆6转动，从而可带动第一升降杆9和第二升降杆10进行升降，进而带动固定板13和横杆14进行升降，达到相应的使用效果，不用手动对其进行拆除或安装，省时省力。
24.本实用新型的一种市政护栏，固定板13的顶部外壁上粘合有反光条15，设置反光条15，可在该装置隐藏起来时，通过反光条15对路面上的车辆进行提醒。
25.本实用新型的一种市政护栏，箱体1的两侧内壁之间安装有横板16，横板16上开设有导向槽17，第一升降杆9和第二升降杆10上安装有封板18，封板18与导向槽17的尺寸、结构和位置匹配一致，设置封板18，可防止下雨或市政洒水，导致雨水等液体进入到箱体1内部，造成箱体1内部零部件损坏，影响使用。
26.本实用新型的一种市政护栏，箱体1上开设有排水口19，排水口19的进水端与横板16的位置对应一致，可方便将雨水等液体排入土壤里，防止影响使用。
27.本实用新型的一种市政护栏，箱体1的两侧内壁上均开设有限位槽21，第一升降杆9和第二升降杆10上均安装有限位块22，第一升降杆9和第二升降杆10均通过限位块22与限位槽21滑动连接，可为第一升降杆9和第二升降杆10提供一定的限位导向作用，防止第一升降杆9和第二升降杆10与第一螺杆5、第二螺杆6发生脱离，影响使用。
28.本实用新型的一种市政护栏，箱体1上开设有放置槽20，固定板13与放置槽20的尺寸、结构匹配一致，可使得固定板13完全融入地面，方便车辆和行人通行的同时提供更好的支撑力。
29.使用时，将箱体1埋至合适位置，当需要使用到护栏时，启动双轴电机2，双轴电机2工作带动第一锥形齿轮3和第二锥形齿轮4转动，进而可通过第一锥形齿轮3与第三锥形齿轮7的啮合连接关系，第二锥形齿轮4与第四锥形齿轮8的啮合连接关系，分别带动第一螺杆5和第二螺杆6转动，从而可带动第一升降杆9和第二升降杆10进行升降，进而带动固定板13和横杆14进行升降，达到相应的使用效果，不用手动对其进行拆除或安装，省时省力，当不需要使用护栏时，重复上述操作将固定板13收纳至放置槽20内即可，通过固定板13，不仅可以提供很好的支撑效果，且能通过上方外壁上粘合的反光条15对过往车辆提供警示效果。
30.以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
