1.本实用新型涉及地坪技术领域，具体为一种透水型地坪。


背景技术：

2.透水地坪是地坪的一种，在下雨的时候，使得雨水可以通过地坪进行下渗或使得雨水通过地坪排走，进而避免地坪表面积水，透水地坪一般是使用管道或在地坪的表面开设透水孔等方式制成。
3.在授权公告号为cn207619765u公开的一种透水地坪中,包括素土层、碎石级配层、透水混凝土层、透水路面层，碎石级配层和透水混凝土层交界处铺设有多根排水管，排水管一端连通有设置于透水混凝土层中的储水空腔，且另一端连通于市政管网，且排水管的上半部管身上开设有多个进水孔，排水管的外部还裹设有渗水层；透水混凝土层内有多根竖直设置的导流管，导流管呈上小下大的圆台形空心管。导流管能够为路面的积水提供一个直接向下的通道，加速水流的排放，不再仅依靠透水混凝土自身的性能；储水空腔不仅提供了蓄水能力，也能及时调节地坪的干湿度；排水管不仅连通储水空腔和市政管网，且其管身上也设有多个进水孔，加强了地坪整体的排水能力，能将地坪上的积水快速排走。
4.上述装置是通过导管把地坪上表面的雨水导走，在这样的地坪使用时，难免会有一写沙石或泥土进入到导管内，进而在该地板长时间使用后，导管内的沙石或泥土越积累越多，可能会使得导管堵塞。
5.为此，我们提出一种透水型地坪解决上述问题。


技术实现要素：

6.本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种透水型地坪。
7.为了实现上述目的，本实用新型采用了如下技术方案：
8.一种透水型地坪，包括透水基层，所述透水基层的上方设置混凝土支撑块层，所述混凝土支撑块层的上表面开设有多个凹槽，混凝土支撑块层的上表面开设有连通多个凹槽的排水槽，混凝土支撑块层上表面设置有透水垫层。
9.优选地，所述混凝土支撑块层内部设置有腔体，且排水槽的底部开设有连通凹槽的孔洞，腔体内设置有导管，且导管的一端贯穿透水基层设置，导管的外壁开设有排水孔。
10.优选地，所述导管的上端与腔体顶部固定连接，且位于腔体内部的导管外壁开设有进水孔。
11.优选地，所述导管的下端为锥形。
12.优选地，所述透水垫层的下表面固定连接有透水限位垫，且透水限位垫与凹槽匹配。
13.优选地，所述导管的数量为每平方八至二十个。
14.与现有技术对比，本实用新型具备以下有益效果：
15.本实用新型，通过设置透水垫层，可以过滤一部分地坪表面的沙石和泥土，进而降低沙石和泥土进入到地坪内部的量，以降低地坪内部管道或孔洞堵塞的风险，同时通过设置多个凹槽与排水槽，可以对雨水进行导流，进而便于雨水的流通。
附图说明

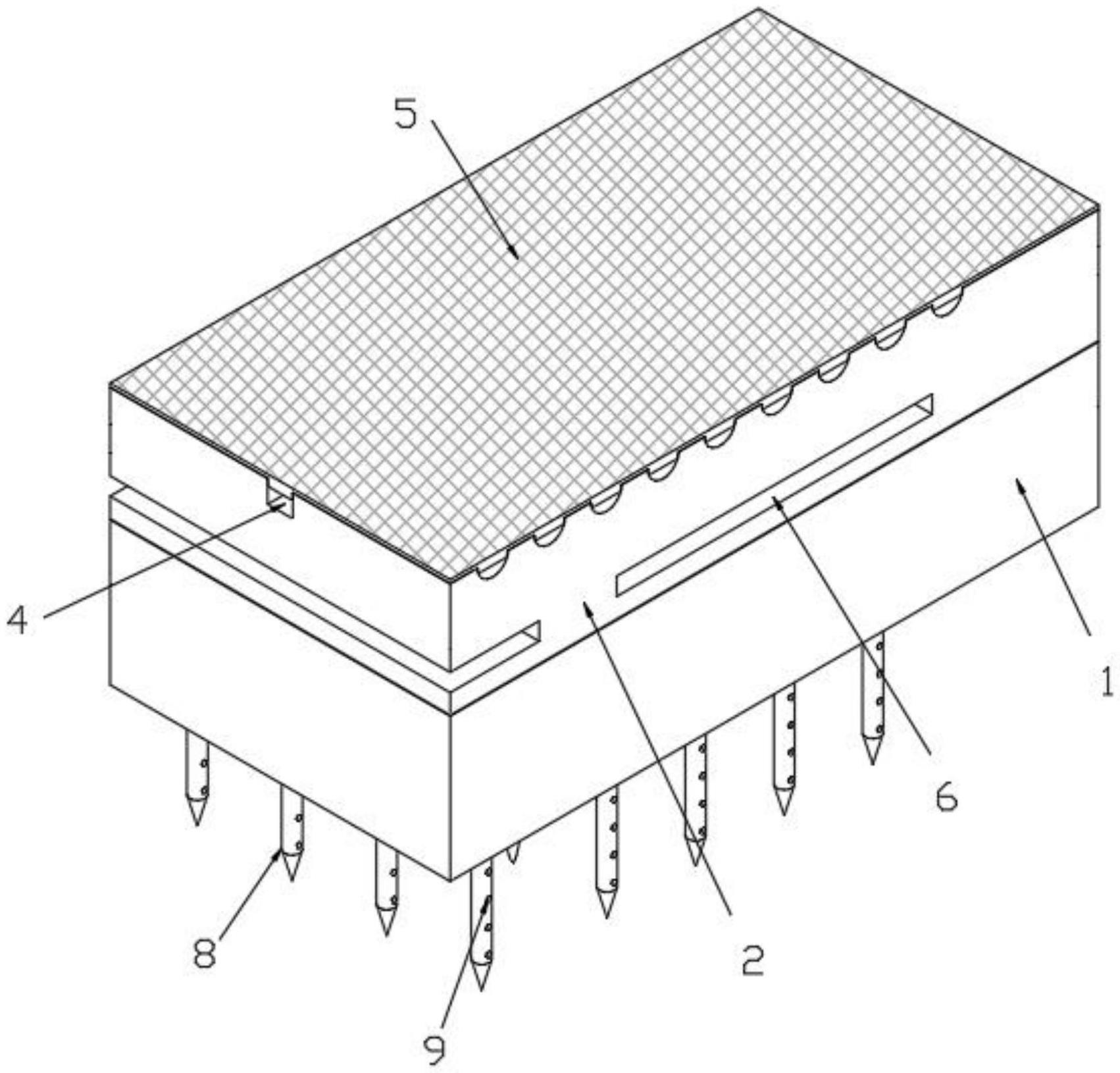

16.图1为本实用新型提出的一种透水型地坪的整体结构示意图；
17.图2为本实用新型提出的一种透水型地坪的三维结构示意图；
18.图3为本实用新型提出的一种透水型地坪的剖视结构示意图；
19.图4为本实用新型提出的一种透水型地坪的透水垫层结构示意图；
20.图5为图3中a处放大结构示意图。
21.图中：1、透水基层；2、混凝土支撑块层；3、凹槽；4、排水槽；5、透水垫层；6、腔体；7、孔洞；8、导管；9、排水孔；10、进水孔；11、透水限位垫。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-5，一种透水型地坪，包括透水基层1，透水基层1的上方设置混凝土支撑块层2，混凝土支撑块层2的上表面开设有多个凹槽3，混凝土支撑块层2的上表面开设有连通多个凹槽3的排水槽4，混凝土支撑块层2上表面设置有透水垫层5。
24.由上述结构可知：通过设置透水垫层5，可以过滤一部分地坪表面的沙石和泥土，进而降低沙石和泥土进入到地坪内部的量，以降低地坪内部管道或孔洞7堵塞的风险，同时通过设置多个凹槽3与排水槽4，可以对雨水进行导流，进而便于雨水的流通。
25.进一步地，混凝土支撑块层2内部设置有腔体6，且排水槽4的底部开设有连通凹槽3的孔洞7，腔体6内设置有导管8，且导管8的一端贯穿透水基层1设置，导管8的外壁开设有排水孔9；通过设置腔体6与导管8等配合使用，在雨水流入到腔体6内后，在雨水漫过导管8的位置时，雨水才能够通过导管8排除，因此流入到腔体6内的雨水，可以在腔体6内进行沉淀，进而进一步的增加进入到导管8内雨水的干净度，进一步降低导管8堵塞的可能，同时导管8的一端在铺设时，可以插入泥土内，进而增加该地坪铺设后的稳定性。
26.进一步地，导管8的上端与腔体6顶部固定连接，且位于腔体6内部的导管8外壁开设有进水孔10；通过设置上端与腔体6顶部固定连接的导管8，使得导管8可以支撑混凝土支撑块层2，避免腔体6的开设而使得混凝土支撑块层2强度降低的问题。
27.进一步地，导管8的下端为锥形；通过设置下端为锥形的导管8，可以便于把导管8的一端插入泥土内。
28.进一步地，透水垫层5的下表面固定连接有透水限位垫11，且透水限位垫11与凹槽3匹配；通过设置透水限位垫11，增加透水垫层5的稳定性。
29.进一步地，导管8的数量为每平方八至二十个，通过设置导管8的数量，可以保证该地坪的排水性能。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种透水型地坪，包括透水基层(1)，所述透水基层(1)的上方设置混凝土支撑块层(2)，其特征在于，所述混凝土支撑块层(2)的上表面开设有多个凹槽(3)，混凝土支撑块层(2)的上表面开设有连通多个凹槽(3)的排水槽(4)，混凝土支撑块层(2)上表面设置有透水垫层(5)。2.根据权利要求1所述的一种透水型地坪，其特征在于，所述混凝土支撑块层(2)内部设置有腔体(6)，且排水槽(4)的底部开设有连通凹槽(3)的孔洞(7)，腔体(6)内设置有导管(8)，且导管(8)的一端贯穿透水基层(1)设置，导管(8)的外壁开设有排水孔(9)。3.根据权利要求2所述的一种透水型地坪，其特征在于，所述导管(8)的上端与腔体(6)顶部固定连接，且位于腔体(6)内部的导管(8)外壁开设有进水孔(10)。4.根据权利要求2或3所述的一种透水型地坪，其特征在于，所述导管(8)的下端为锥形。5.根据权利要求1、2或3所述的一种透水型地坪，其特征在于，所述透水垫层(5)的下表面固定连接有透水限位垫(11)，且透水限位垫(11)与凹槽(3)匹配。6.根据权利要求4所述的一种透水型地坪，其特征在于，所述透水垫层(5)的下表面固定连接有透水限位垫(11)，且透水限位垫(11)与凹槽(3)匹配。7.根据权利要求2、3或6所述的一种透水型地坪，其特征在于，所述导管(8)的数量为每平方八至二十个。

技术总结
本实用新型涉及地坪技术领域，且公开一种透水型地坪，包括透水基层，所述透水基层的上方设置混凝土支撑块层，所述混凝土支撑块层的上表面开设有多个凹槽，混凝土支撑块层的上表面开设有连通多个凹槽的排水槽，混凝土支撑块层上表面设置有透水垫层。本实用新型，通过设置透水垫层，可以过滤一部分地坪表面的沙石和泥土，进而降低沙石和泥土进入到地坪内部的量，以降低地坪内部管道或孔洞堵塞的风险，同时通过设置多个凹槽与排水槽，可以对雨水进行导流，进而便于雨水的流通。进而便于雨水的流通。进而便于雨水的流通。


技术研发人员：陈鲜生 郑云
受保护的技术使用者：福建乐动体育场材料有限公司
技术研发日：2023.04.20
技术公布日：2023/10/27
