1.本实用新型属于道路施工领域，具体涉及一种半柔性复合路面灌浆施工封边装置。


背景技术：

2.半柔性路面是采用在大空袭沥青混合料中灌入水泥砂浆的方式形成的路面结构，是一种兼具沥青路面和混凝土路面优秀性能的路面结构，但是这种半柔性路面在灌浆时，流动性大的水泥砂浆会从道路边缘流出，所以需要使用封边装置在道路边缘进行格挡，防止水泥砂浆向外溢出造成浪费和污染，现在的封边装置一般使用道路施工常用的模板材料，安装并支撑在路缘两侧，这种使用方式周转效率比较低，不适合施工速度快的路面灌浆作业。
3.现有公告号为cn216615404u的中国实用新型专利，其公开了一种灌注式半柔性路面快速封边施工装置，属于路面施工设备，本实用新型要解决的技术问题为如何快速、便捷、无污染的实现道路的封闭，确保浆体封闭的同时，减少材料浪费，同时保证路面的质量稳定，采用的技术方案为：其结构包括若干板体，相邻两板体拼接连接，板体是由面板一和面板二组成的一体成型的l形结构，面板一的一端处设置有连接块一，面板二相对的另一端处设置有连接块二，连接块一与连接块二可拆卸连接且连接块一的厚度与连接块二的厚度之和等于面板一或面板二的宽度；面板一远离面板二的一侧处设置有柔性橡胶板一，面板二远离面板一侧处设置有柔性橡胶板二，该专利文件所提供的半柔性路面结构封边材料是用木条和泡沫胶，但是这种材料使用安装比较麻烦。
4.因此，针对上述半柔性路面灌浆施工封边材料使用工程模板，安装速度慢，周转效率低，不适合快速的灌浆作业，利用方便移动的模架体系配合可调节的封边板，便于跟随灌浆施工作业同步移动封边装置。


技术实现要素：

5.(1)要解决的技术问题
6.针对现有技术的不足，本实用新型的目的在于提供一种半柔性复合路面灌浆施工封边装置，该封边装置旨在解决现在的半柔性路面封边装置周转速度慢的技术问题。
7.(2)技术方案
8.为了解决上述技术问题，本实用新型提供了这样一种半柔性复合路面灌浆施工封边装置，该封边装置旨在解决现在的半柔性路面封边装置周转速度慢的技术问题。该封边装置包括平衡台、前后对称活动连接于所述平衡台内侧的伸缩架，所述平衡台左右两端固定连接有翼架，所述翼架下方设置有封边板，所述伸缩架背向一端左右对称设置有一号支架和二号支架，所述封边板设置于所述二号支架之间，所述一号支架和所述二号支架之间固定连接有连系梁，所述一号支架下端和所述二号支架下端均安装有滚轮。
9.使用本技术方案的一种半柔性复合路面灌浆施工封边装置时，使用人将装置的滚
轮放在道路基层上，然后对向移动一号支架和二号支架，令滚轮紧靠在半柔性路面的两侧，然后拧紧一号锁定螺母，将一号支架和二号支架的位置固定，然后根据灌浆设备的作业效率快慢，在翼架下方装配相应合适数量的封边板，各封边板之间通过插条和插槽竖向插接连接，并令中间的封边板上的支柱插入卡槽，拧紧二号锁定螺母，将支柱的位置固定，使封边板抵靠在路面两侧，然后拧动调节栓，令挤压板靠近封边板的侧边缘，挤压封边板将各封边板锁定，防止使用使散开，随着灌浆作业的进行，推动设备沿路面移动，对灌浆区域内的道路两侧进行封挡。
10.进一步的，所述平衡台上端前后对称开设有锚固孔，所述锚固孔内侧螺纹连接有锚固栓，用手拧紧锚固栓，透过锚固孔挤压在伸缩架表面，增加锚固栓与伸缩架表面的静摩擦力，将伸缩架锁定在平衡台内部。
11.进一步的，所述一号支架上端开设有丝孔，所述丝孔与横向相邻的另一所述丝孔内侧之间设置有丝杆，所述丝杆外侧螺纹连接有一号锁定螺母，所述一号锁定螺母设置于所述一号支架背向一侧，一号支架沿丝杆移动可以调整横向的两组支架之间的距离，适应不同宽度的路面结构。
12.进一步的，所述封边板上端固定连接有支柱，所述翼架内侧开设有卡槽，所述支柱设置于所述卡槽内侧，随着一号支架和二号支架之间距离的调整，封边板依靠支柱在卡槽内同步稳定移动，卡槽为封边板提供移动空间。
13.进一步的，所述支柱外侧螺纹连接有二号锁定螺母，所述二号锁定螺母对称设置于所述翼架上下两侧，设备宽度调整后，拧紧二号锁定螺母，借助其与翼架之间的摩擦力锁定支柱在卡槽内的相应位置。
14.进一步的，所述封边板前端开设有插槽，所述封边板后端固定连接有与所述插槽适配的插条，封边板之间可以通过插条与插槽的竖向卡接连成整体，增加遮挡路面边缘的长度。
15.进一步的，所述二号支架内侧开设有调节孔，所述调节孔内侧螺纹连接有调节栓，所述二号支架朝向所述封边板一侧设置有挤压板，所述挤压板与所述调节栓固定连接，对于拼装后的封边板，拧动调节栓控制挤压板移动抵靠在封边板侧边，防止封边板之间脱开。
16.(3)有益效果
17.与现有技术相比，本实用新型的有益效果在于：本实用新型的一种半柔性复合路面灌浆施工封边装置采用沿半柔性路面纵向移动的封边装置，可以随着灌浆施工的作业进程同步对灌浆区域的两侧路边进行封挡，周转速度快，使用灵活；利用支架和丝杆结构可以根据路面宽度轻松调整设备横向间距，并且根据灌浆的单次施工面积可以对封边板进行插接加长，适用性好。
附图说明

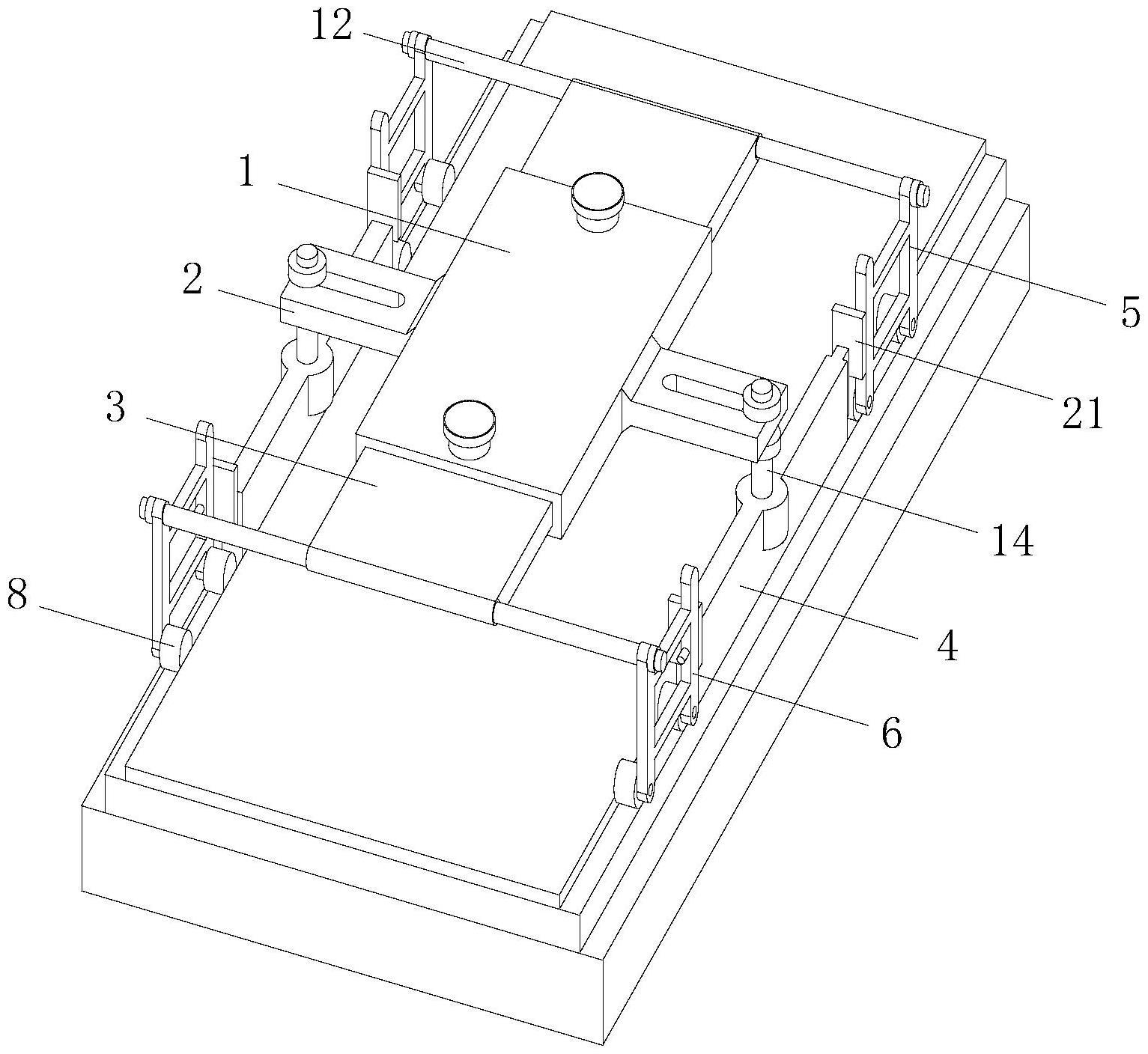

18.图1为本实用新型一种半柔性复合路面灌浆施工封边装置具体实施方式的组装结构示意图；
19.图2为本实用新型一种半柔性复合路面灌浆施工封边装置具体实施方式的平衡台结构示意图；
20.图3为本实用新型一种半柔性复合路面灌浆施工封边装置具体实施方式的封边板
结构示意图；
21.图4为本实用新型一种半柔性复合路面灌浆施工封边装置具体实施方式的一号支架与伸缩架安装结构示意图。
22.附图中的标记为：1、平衡台；2、翼架；3、伸缩架；4、封边板；5、一号支架；6、二号支架；7、连系梁；8、滚轮；9、锚固孔；10、锚固栓；11、丝孔；12、丝杆；13、一号锁定螺母；14、支柱；15、卡槽；16、二号锁定螺母；17、插槽；18、插条；19、调节孔；20、调节栓；21、挤压板。
具体实施方式
23.本具体实施方式是用于一种半柔性复合路面灌浆施工封边装置，其组装结构示意图如图1所示，平衡台1结构示意图如图2所示，封边板4结构示意图如图3所示，一号支架5与伸缩架3安装结构示意图如图4所示，该封边装置旨在解决现在的半柔性路面封边装置周转速度慢的技术问题。该封边装置包括平衡台1、前后对称活动连接于所述平衡台1内侧的伸缩架3，所述平衡台1左右两端固定连接有翼架2，所述翼架2下方设置有封边板4，所述伸缩架3背向一端左右对称设置有一号支架5和二号支架6，所述封边板4设置于所述二号支架6之间，所述一号支架5和所述二号支架6之间固定连接有连系梁7，所述一号支架5下端和所述二号支架6下端均安装有滚轮8。
24.针对本具体实施方式，本方案中所使用的装置以半柔性路面所一般具有的水稳基层作为支撑，水稳基层的宽度一般比半柔性路面的宽度一侧要宽25-30cm，设备在这25-30cm的宽度内通过滚轮8稳定行走，与现在常见的混凝土摊铺三辊轴设备和滑膜摊铺机设备行走方式类似。
25.其中，所述平衡台1上端前后对称开设有锚固孔9，所述锚固孔9内侧螺纹连接有锚固栓10，所述一号支架5上端开设有丝孔11，所述丝孔11与横向相邻的另一所述丝孔11内侧之间设置有丝杆12，所述丝杆12外侧螺纹连接有一号锁定螺母13，所述一号锁定螺母13设置于所述一号支架5背向一侧，所述封边板4上端固定连接有支柱14，所述翼架2内侧开设有卡槽15，所述支柱14设置于所述卡槽15内侧，所述支柱14外侧螺纹连接有二号锁定螺母16，所述二号锁定螺母16对称设置于所述翼架2上下两侧，用手拧紧锚固栓10，透过锚固孔9挤压在伸缩架3表面，增加锚固栓10与伸缩架3表面的静摩擦力，将伸缩架3锁定在平衡台1内部，一号支架5沿丝杆12移动可以调整横向的两组支架之间的距离，适应不同宽度的路面结构，随着一号支架5和二号支架6之间距离的调整，封边板4依靠支柱14在卡槽15内同步稳定移动，卡槽15为封边板4提供移动空间，设备宽度调整后，拧紧二号锁定螺母16，借助其与翼架2之间的摩擦力锁定支柱14在卡槽15内的相应位置。
26.同时，所述封边板4前端开设有插槽17，所述封边板4后端固定连接有与所述插槽17适配的插条18，所述二号支架6内侧开设有调节孔19，所述调节孔19内侧螺纹连接有调节栓20，所述二号支架6朝向所述封边板4一侧设置有挤压板21，所述挤压板21与所述调节栓20固定连接，封边板4之间可以通过插条18与插槽17的竖向卡接连成整体，增加遮挡路面边缘的长度，对于拼装后的封边板4，拧动调节栓20控制挤压板21移动抵靠在封边板4侧边，防止封边板4之间脱开。
27.使用本技术方案的一种半柔性复合路面灌浆施工封边装置时，使用人将装置的滚轮8放在道路基层上，然后对向移动一号支架5和二号支架6，令滚轮8紧靠在半柔性路面的
两侧，然后拧紧一号锁定螺母13，将一号支架5和二号支架6的位置固定，然后根据灌浆设备的作业效率快慢，在翼架2下方装配相应合适数量的封边板4，各封边板4之间通过插条18和插槽17竖向插接连接，并令中间的封边板4上的支柱14插入卡槽15，拧紧二号锁定螺母16，将支柱14的位置固定，使封边板4抵靠在路面两侧，然后拧动调节栓20，令挤压板21靠近封边板4的侧边缘，挤压封边板4将各封边板4锁定，防止使用使散开，随着灌浆作业的进行，推动设备沿路面移动，对灌浆区域内的道路两侧进行封挡。
