1.本实用新型涉及一种降温冷敷装置，具体涉及一种发热门诊用便于拆装、保持恒温的降温冷敷装置。


背景技术：

2.发热门诊，是医院门诊部在防控急性传染病期间根据上级指示设立的，专门用于排查疑似传染病人，治疗发热患者的专用诊室。发热门诊在对发热的患者进行治疗时，常用的物料降温方式为：将装有冰块的冰袋放置在患者额头部位，通过冰块的低温对患者产生的热量进行吸收，从而对患者进行物理降温，物理降温是常用的退烧方法，尤其是老人和儿童最为常用，具有经济、安全、容易获得、不良反应少等优点。
3.由于冰块温度低，因此在实际使用时通常要用毛巾包裹冰块，并且每次不超过一定时间要更换一下位置，这样做主要是防止被冰敷的局部皮肤冻伤，因此需要对降温冷敷装置进行频繁拆解，且冰块受热后会融化，无法长时间保持相同低温，因此需要护理人员重新更换冰块进行冰敷，过于繁琐，在发热门诊使用不便。


技术实现要素：

4.为解决上述背景技术中提出的问题。本实用新型提供了一种降温冷敷装置。
5.为实现上述目的，本实用新型提供如下技术方案：一种降温冷敷装置，包括水箱，所述水箱的下表面与安装架的上表面固接，所述水箱的左右两侧面分别固接有两个固定块，所述固定块的上表面设置有固定组件，所述水箱上表面的右侧设置有制冷组件，所述水箱的上表面与注液管的一端相连通，所述注液管的内壁螺纹连接有封堵塞。
6.优选的，所述固定块的右侧面安装有弹簧带，所述弹簧带的下表面缝制有魔术贴。
7.优选的，所述水箱上表面的左侧安装有计时器。
8.优选的，所述固定组件包括安装在固定块上表面左右两侧的两个连接板，左侧所述连接板的左侧面开设的螺纹孔内螺纹连接有螺柱，所述固定块的正面开设有卡槽。
9.优选的，所述制冷组件包括安装在水箱上表面的半导体制冷片，所述半导体制冷片的散热端安装有散热扇，所述水箱内壁的下表面安装有水泵，所述水泵的排水端通过排液管与冷却管的一端相连通，所述冷却管的另一端与水箱的下表面相连通，所述冷却管的正面和背面与安装架内壁的正面和背面固接。
10.优选的，所述安装架内壁的下侧可拆卸连接有吸水棉垫。
11.与现有技术相比，本实用新型的有益效果是：
12.本实用新型，通过半导体制冷片对水箱内部的冷却液进行冷却，水泵抽取冷却液通过排液管排入冷却管内，冷却管透过吸水棉垫和纱布对患者进行冷敷降温，将安装架下方的冷却管放置在患者冷敷的部位进行冷敷，通过弹簧带对其进行固定，通过魔术贴固定两个弹簧带，解决了现有技术中降温冷敷装置需要频繁拆解，且无法长时间保持相同低温，需要护理人员重新更换冰块进行冰敷，在发热门诊使用不便的问题。
13.本实用新型，通过将一次性毛巾或纱布卡接在两个卡槽内，转动两个螺柱对纱布的两端进行固定，通过纱布与患者的皮肤进行接触，在给另一患者使用时，对其进行更换，避免皮肤病传染，保持卫生。
14.本实用新型，通过在水箱上表面的左侧安装有计时器，通过计时器对冷敷的时间进行监测，便于精准的对冷敷时间进行管控。
附图说明
15.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

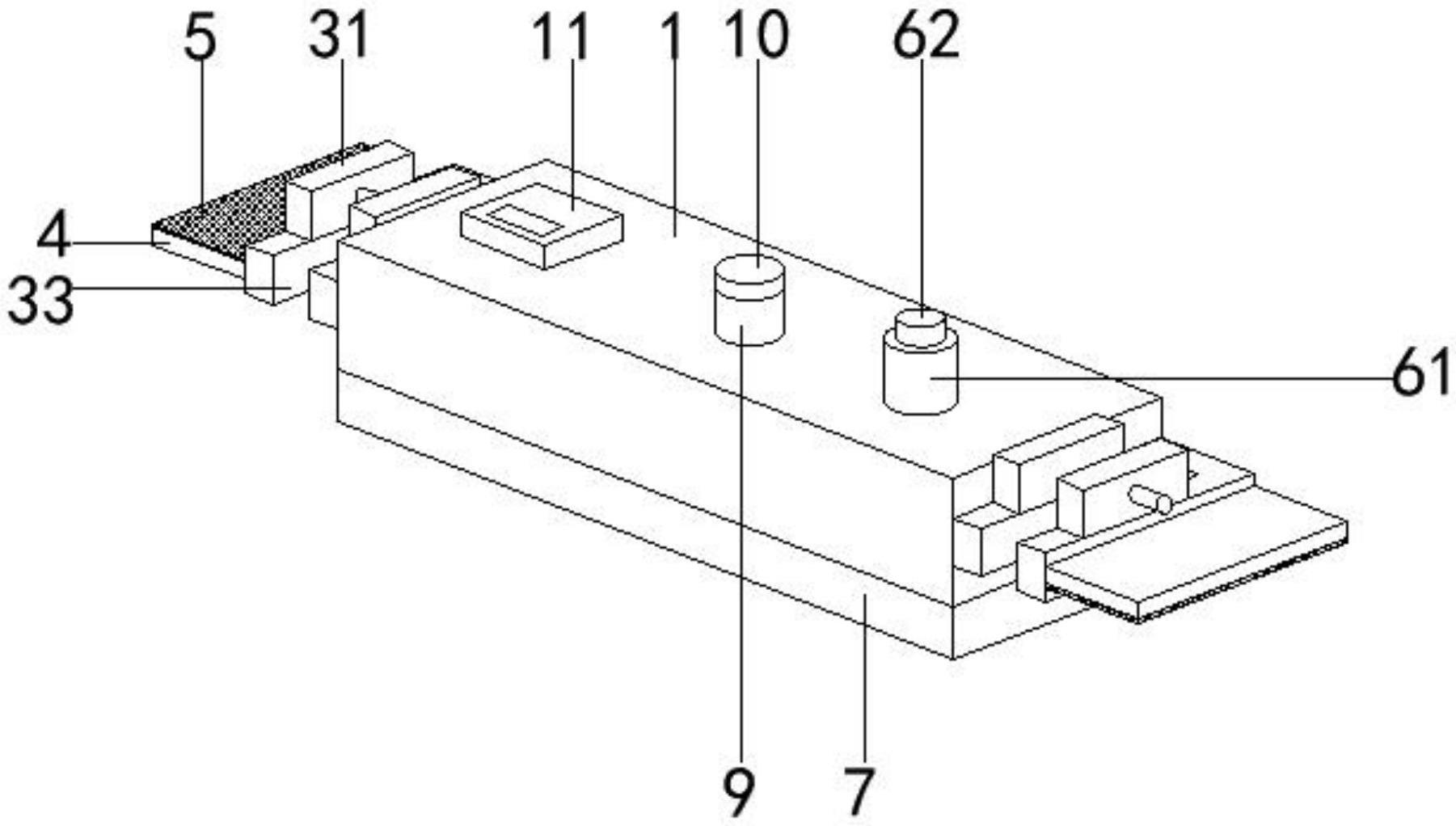

16.图1为本实用新型的结构示意图；
17.图2为本实用新型中正视的剖面结构示意图；
18.图3为本实用新型中正视的结构示意图；
19.图中：1、水箱；2、固定块；
20.固定组件：31、连接板；32、螺柱；33、卡槽；
21.4、弹簧带；5、魔术贴；
22.制冷组件：61、半导体制冷片；62、散热扇；63、水泵；64、排液管；65、冷却管；
23.7、安装架；8、吸水棉垫；9、注液管；10、封堵塞；11、计时器。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.实施例
26.请参阅图1-3，本实用新型提供以下技术方案：一种降温冷敷装置，包括水箱1，所述水箱1的下表面与安装架7的上表面固接，所述水箱1的左右两侧面分别固接有两个固定块2，所述固定块2的上表面设置有固定组件，所述水箱1上表面的右侧设置有制冷组件，所述水箱1的上表面与注液管9的一端相连通，所述注液管9的内壁螺纹连接有封堵塞10。
27.具体的，通过设置所述固定块2的右侧面安装有弹簧带4，所述弹簧带4的下表面缝制有魔术贴5；
28.将安装架7下方的冷却管65放置在患者冷敷的部位进行冷敷，通过弹簧带4和魔术贴5对其进行固定，弹簧带4的可伸缩性，使弹簧带4在绑扎时不会过于紧绷，且通过魔术贴5固定两个弹簧带4，便于拆装。
29.具体的，通过设置所述水箱1上表面的左侧安装有计时器11；
30.通过计时器11对冷敷的时间进行监测，便于精准的对冷敷时间进行管控。
31.具体的，通过设置所述固定组件包括安装在固定块2上表面左右两侧的两个连接板31，左侧所述连接板31的左侧面开设的螺纹孔内螺纹连接有螺柱32，所述固定块2的正面开设有卡槽33；
32.将一次性毛巾或纱布卡接在两个卡槽33内，转动两个螺柱32对纱布的两端进行固
定，通过纱布与患者的皮肤进行接触，在给另一患者使用时，对其进行更换，避免皮肤病传染，保持卫生。
33.具体的，通过设置所述制冷组件包括安装在水箱1上表面的半导体制冷片61，所述半导体制冷片61的散热端安装有散热扇62，所述水箱1内壁的下表面安装有水泵63，所述水泵63的排水端通过排液管64与冷却管65的一端相连通，所述冷却管65的另一端与水箱1的下表面相连通，所述冷却管65的正面和背面与安装架7内壁的正面和背面固接；
34.通过注液管9向水箱1内部注射冷却液，通过半导体制冷片61对水箱1内部的冷却液进行冷却，水泵63抽取冷却液通过排液管64排入冷却管65内，冷却管65透过吸水棉垫8和纱布对患者进行冷敷降温。
35.具体的，通过设置所述安装架7内壁的下侧可拆卸连接有吸水棉垫8；
36.吸水棉垫8对冷却管65表面冷凝产生的水渍进行吸附，且吸水棉垫8可拆卸，便于清洗和更换。
37.本实用新型的工作原理及使用流程：
38.本实用新型，在使用时；
39.通过注液管9向水箱1内部注射冷却液，半导体制冷片61对水箱1内部的冷却液进行冷却，水泵63抽取冷却液通过排液管64排入冷却管65内，将纱布卡接在两个卡槽33内，转动两个螺柱32对纱布的两端进行固定，通过纱布与患者的皮肤进行接触，冷却管65透过吸水棉垫8和纱布对患者进行冷敷降温，将安装架7下方的冷却管65放置在患者冷敷的部位进行冷敷，通过弹簧带4和魔术贴5对其进行固定，通过魔术贴5固定两个弹簧带4，通过计时器11对冷敷的时间进行监测，便于精准的对冷敷时间进行管控。
40.涉及到电路和电子元器件和模块均为现有技术，本领域技术人员完全可以实现，无需赘言，本实用新型保护的内容也不涉及对于软件和方法的改进。
41.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
