一种便携式术中神经肌电刺激监测仪的制作方法-j9九游会真人

1.本实用新型涉及监测仪技术领域，特别是涉及一种便携式术中神经肌电刺激监测仪。


背景技术：

2.经市场调研，目前甲状腺疾病和甲状腺癌发病率呈现高发趋势，手术中可能发生喉返神经的损伤，据不完全统计甲状腺手术引起的喉返神经损伤率为0.4％-13.3％。从而导致患者声音嘶哑，呼吸困难等症状出现。为了提高手术安全性和避免患者二次伤害，再结合我司的技术储备和产品布局，就应运而生需要开发一款术中神经肌电刺激监测仪，目的就是为患者多一层保护，提高手术的安全性；为医生添加“一只眼”，减少风险，提高效率。


技术实现要素：

3.本实用新型针对现有技术存在的问题和不足，提供一种便携式术中神经肌电刺激监测仪。
4.本实用新型是通过下述技术方案来解决上述技术问题的：
5.本实用新型提供一种便携式术中神经肌电刺激监测仪，其特点在于，其包括基座壳体，所述基座壳体的顶部固定有把手，所述基座壳体的正面基座顶部固定有显示壳体，所述显示壳体的正面嵌设有显示屏，所述基座壳体的正面基座侧边固定有电源开关、菜单按键、音量调节按键和电流刺激强度按键，所述基座壳体的一侧面固定有电极盒，所述电极盒上设有至少一对电流刺激插口、至少一个接地电极插口、至少一对记录电极插口和参考电极插口；
6.所述基座壳体内设置有电池、放大器、滤波器、ad转换器、单片机和扬声器，所述电池通过电源开关与单片机电连接，所述菜单按键、音量调节按键和电流刺激强度按键均与单片机的输入端电连接，所述单片机的输出端与电流刺激插口电连接，所述记录电极插口、参考电极插口、接地电极插口均与放大器电连接，所述放大器、滤波器、ad转换器、单片机和扬声器依次电连接，显示屏与单片机电连接。
7.本实用新型中，术中神经肌电刺激监测仪是运用神经电生理监测技术实时客观地监测手术中神经系统功能的完整性，帮助辨别神经结构和界线，减少或避免术中神经损伤，减少手术风险，提高手术安全性和疗效。
附图说明

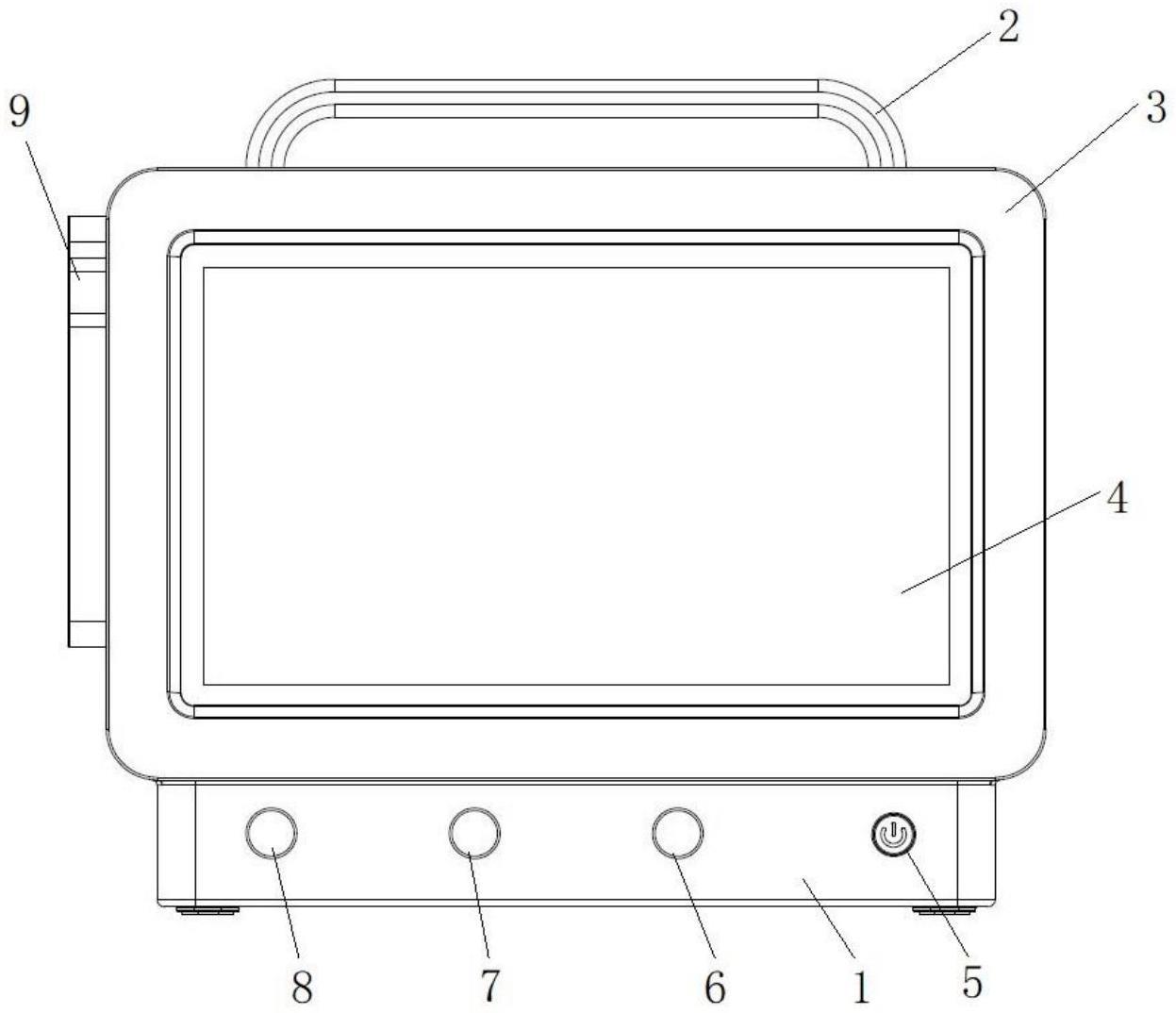

8.图1为本实用新型较佳实施例的便携式术中神经肌电刺激监测仪的主视图。
9.图2为本实用新型较佳实施例的便携式术中神经肌电刺激监测仪的左视图。
10.图3为本实用新型较佳实施例的便携式术中神经肌电刺激监测仪的右视图。
11.图4为本实用新型较佳实施例的便携式术中神经肌电刺激监测仪的控制原理图。
具体实施方式
12.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
13.如图1-4所示，本实施例提供一种便携式术中神经肌电刺激监测仪，其包括基座壳体1，基座壳体1的顶部固定有把手2，基座壳体1的正面基座顶部固定有显示壳体3，显示壳体3的正面嵌设有显示屏4，基座壳体1的正面基座侧边固定有电源开关5、菜单按键6、音量调节按键7和电流刺激强度按键8，基座壳体1的左侧面固定有电极盒9，电极盒9上设有两对电流刺激插口91、两个接地电极插口92、八对记录电极插口93和参考电极插口94，基座壳体1的右侧面开设有扬声器扬声口10。
14.基座壳体1的左侧面与电极盒9的固定方式可以为：基座壳体1的左侧面固定有凸块，电极盒9上相对应的开设有凹槽，电极盒9通过相匹配的凹槽和凸块挂设在基座壳体1的左侧面上。
15.基座壳体1内设置有电池11、放大器12、滤波器13、ad转换器14、单片机15和扬声器16，电池11通过电源开关5与单片机15电连接，菜单按键6、音量调节按键7和电流刺激强度按键8均与单片机15的输入端电连接，单片机15的输出端与电流刺激插口91电连接，记录电极插口93、参考电极插口94、接地电极插口92均与放大器12电连接，放大器12、滤波器13、ad转换器14、单片机15和扬声器16依次电连接，显示屏4与单片机15电连接。
16.放大器12、滤波器13、ad转换器14、单片机15和扬声器16采用的均是现有产品或电路。
17.基座壳体1的底部设置有放置电池11的电池槽，电池槽盖设有电池盖，电池11为术中神经肌电刺激监测仪供电。
18.本实施例中，术中神经肌电刺激监测仪用于甲状腺疾病中监测，一对电流刺激插口91(分别对应正负极)插设有电流刺激电极分别为正负电极，正负极电刺激电极放置在人体颈部预设位置，记录电极插口93插设有记录电极，参考电极插口94插设有参考电极，接地电极插口92插设有人体接地电极，记录电极、参考电极和人体接地电极分别放置在人体颈部不同的预设位置。
19.按下电源开关5，电池11为术中神经肌电刺激监测仪供电。按下菜单按键6，可以选择不同的菜单内容，菜单内容按照实际需要进行设置，音量调节按键7用于调节扬声器的播放音量，电流刺激强度按键8用于调节不同的电流刺激强度。
20.按下电流刺激强度按键8，单片机15接收电流刺激强度按键8传输来的电流刺激强度信号，并按照此电流刺激强度发出电刺激信号，通过电流刺激插口91和电流刺激电极作用于人体。记录电极插口93通过记录电极采集记录信号，参考电极插口94通过参考电极采集参考信号，接地电极插口92通过人体接地电极采集人体电极信号，记录信号、参考信号和人体接地信号传输给放大器12，经放大器12信号放大、滤波器13信号滤波、ad转换器14模数转换后传输给单片机15，单片机15基于记录信号、参考信号和人体接地信号分析出对应的肌电信号，并通过显示屏4显示。扬声器16用于发出不同的提示信息。
21.术中神经肌电刺激监测仪是运用神经电生理监测技术实时客观地监测手术中神经系统功能的完整性，帮助辨别神经结构和界线，减少或避免术中神经损伤，提高手术疗效。
22.术中神经肌电刺激监测仪主要用于在手术中对中枢神经系统和周围神经系统的监测，及时发现和排除风险，确保手术的安全性，提高手术效率。临床上广泛应用的手术有甲状腺肿瘤、甲状腺癌的切除术、甲状腺二次手术等。
23.虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这些仅是举例说明，本实用新型的保护范围是由所附权利要求书限定的。本领域的技术人员在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，但这些变更和修改均落入本实用新型的保护范围。


技术特征：
1.一种便携式术中神经肌电刺激监测仪，其特征在于，其包括基座壳体，所述基座壳体的顶部固定有把手，所述基座壳体的正面基座顶部固定有显示壳体，所述显示壳体的正面嵌设有显示屏，所述基座壳体的正面基座侧边固定有电源开关、菜单按键、音量调节按键和电流刺激强度按键，所述基座壳体的一侧面固定有电极盒，所述电极盒上设有至少一对电流刺激插口、至少一个接地电极插口、至少一对记录电极插口和参考电极插口；所述基座壳体内设置有电池、放大器、滤波器、ad转换器、单片机和扬声器，所述电池通过电源开关与单片机电连接，所述菜单按键、音量调节按键和电流刺激强度按键均与单片机的输入端电连接，所述单片机的输出端与电流刺激插口电连接，所述记录电极插口、参考电极插口、接地电极插口均与放大器电连接，所述放大器、滤波器、ad转换器、单片机和扬声器依次电连接，所述显示屏与单片机电连接。2.如权利要求1所述的便携式术中神经肌电刺激监测仪，其特征在于，所述基座壳体的一侧面固定有凸块，所述电极盒上相对应的开设有凹槽，所述电极盒通过相匹配的凹槽和凸块挂设在基座壳体的一侧面上。3.如权利要求1所述的便携式术中神经肌电刺激监测仪，其特征在于，所述基座壳体的底部设置有放置电池的电池槽，所述电池槽盖设有电池盖。4.如权利要求1所述的便携式术中神经肌电刺激监测仪，其特征在于，所述基座壳体的另一侧面开设有扬声器扬声口。

技术总结
本实用新型便携式术中神经肌电刺激监测仪包括：基座壳体顶部固定把手，基座壳体正面基座顶部固定显示壳体，显示壳体正面嵌设显示屏，基座壳体正面基座侧边固定电源开关、菜单按键、音量调节按键和电流刺激强度按键，基座壳体一侧面固定电极盒，电极盒上设有至少一对电流刺激插口、至少一个接地电极插口、至少一对记录电极插口和参考电极插口；基座壳体内有电池、放大器、滤波器、ad转换器、单片机和扬声器，电池通过电源开关与单片机连接，菜单按键、音量调节按键和电流刺激强度按键、显示屏、电流刺激插口均与单片机连接，记录电极插口、参考电极插口、接地电极插口与放大器连接，放大器、滤波器、ad转换器、单片机和扬声器依次连接。接。接。


技术研发人员：熊攀
受保护的技术使用者：苏州海神联合医疗器械有限公司
技术研发日：2023.05.24
技术公布日：2023/10/27
