1.本新型属于公路清洁装置技术领域，具体涉及一种公路用清扫车。


背景技术：

2.清扫车用于清扫公路或道路上的垃圾废物，防止这些垃圾废物影响环境或障碍车辆的正常通行。通常清扫车除了配置清扫设备外，还配备有洒水设备，这样一边清扫、一边洒水，避免了自身工作时对环境带来的二次污染。
3.现有的清扫车存在如下缺陷：
4.1、不便于对清扫车的清扫工作进行监控，比如，清扫车的工作轨迹、清扫车的用水量都难以得到有效监控，因此，清扫车的工作质量管理存在一定难度。
5.2、驾驶员在驾驶清扫车作业时，对清扫作业的工作面仅凭肉眼观察，往往无法及时发现清扫作业中的疏漏，也无法在后续检查过程中，对清扫车的作业过程进行详细分析。
6.3、现有的清扫车虽然能清扫垃圾，但倾倒垃圾的便利性不够，其集尘箱往往是固定的，不能根据需要进行升降，当垃圾场堆积的垃圾较高时，无法升高的集尘箱只能将垃圾倾倒到低处，这必然会带来针对垃圾的二次清理问题。


技术实现要素：

7.本新型公开了一种公路用清扫车，目的是解决背景技术中1-3所述的问题。
8.为实现上述目的，本新型的技术方案是：
9.一种公路用清扫车，包括车体，所述的车体的前端设有水箱、后端设有升降式集尘箱，所述的集尘箱的2个侧壁分别设有伸缩式清洁刷，在集尘箱的后端底部沿横向设有供水总管，所述的供水总管底端均匀分布有若干雾化喷头，所述的水箱通过设于清扫车上的量筒与供水总管连接，所述的量筒连接有压力空气供给装置，所述的清扫车的驾驶室顶端设有双摄像头监控机构，所述的驾驶室内设有控制器和显示屏，所述的双摄像头监控装置、显示屏、压力空气供给装置、集尘箱分别通过导线与控制器电连接。
10.优选的，所述的车体的前端设有支撑板，所述的支撑板顶端设有固定环，所述的水箱通过固定环与支撑板上表面固定连接。
11.优选的，所述的驾驶室后端的车体上设有压力空气供给装置和量筒，所述的压力空气供给装置通过通气管与量筒内部连通，所述的通气管上设有第一电磁阀，所述的量筒的侧壁设有进水口，所述的进水口通过连接管与水箱的出水管连接，所述的连接管上设有水泵，所述的量筒内的底部设有液位传感器，所述的量筒内还设有压力传感器，所述的量筒顶端设有排气管，所述的排气管设有第二电磁阀，所述的第一电磁阀、第二电磁阀、水泵、液位传感器、压力传感器分别通过导线与控制器电连接，所述的供水总管通过连接件与集尘箱后端固定连接，供水总管的前端连接有穿过集尘箱的通水管，所述的通水管在集尘箱后端上部形成进水接口，所述的进水接口与量筒的出水口通过软连接管连接。
12.优选的，所述的车体的后端沿纵向并排设有2个直线导轨，所述的集尘箱的前端通
过滑块与直线导轨滑动连接，在集尘箱的前端中部沿纵向设有直线凹槽，所述的凹槽内的上部设有反力板，所述的车体的后端沿纵向设有第一液压缸，所述的第一液压缸的固定端与车体固定连接，伸缩端与反力板的下表面固定连接，通过第一液压缸的伸缩实现集尘箱的升降，所述的第一液压缸与车体上的液压站连接，所述的控制器配置为对第一液压缸的伸缩进行控制。
13.优选的，所述的集尘箱的底端铰接有密封门，所述的密封门通过第二液压缸与集尘箱的底端前部连接，所述的第二液压缸的两端分别与密封门的外表面及集尘箱的底端前部外表面铰接，通过第二液压缸实现密封门的开闭，所述的集尘箱内的前部还设有溜坡结构，所述的第二液压缸与车体上的液压站连接，所述的控制器配置为对第二液压缸的伸缩进行控制。
14.优选的，所述的集尘箱的底端前部两侧还分别设有抽尘风机，所述的抽尘风机的进风管垂直向下，出风管贯穿集尘箱内壁及溜坡结构并向上延伸，所述的控制器通过导线与抽尘风机电连接。
15.优选的，所述的伸缩式清洁刷包括清洁刷本体、电机、电机座、直线滑轨、第三液压缸，所述的电机座通过直线滑轨与集尘箱侧壁滑动连接，所述的电机固定安装于电机座上，电机的输出轴垂直向下并与清洁刷本体的顶端固定连接，所述的第三液压缸的固定端与集尘箱侧壁固定连接，伸缩端沿纵向向下并与电机座的顶端固定连接，通过第三液压缸控制清洁刷本体的升降微调，所述的第三液压缸与车体上的液压站连接，所述的控制器配置为对第三液压缸的伸缩进行控制。
16.优选的，所述的双摄像头监控装置包括沿纵向固定设于驾驶室顶端的电动推杆，所述的电动推杆的顶端通过安装座连接有第一摄像头和第二摄像头，所述的第一摄像头用以采集车体前方的视频信息，所述的第二摄像头用以采集车体后方的视频信息，所述的第一摄像头和第二摄像头通过控制器共同连接有显示屏，所述的控制器配置有存储单元，第一摄像头和第二摄像头采集的视频信息存储在存储单元，所述的驾驶室顶端还设有卫星定位模块，所述的卫星定位模块与控制器信号连接，所述的控制器还配置有无线信号收发模块，所述的无线信号收发模块与远程的公路清洁管理中心信号连接。
17.本新型一种公路用清扫车的有益效果为：
18.本新型可有效提高清扫车的工作质量和管理质量，通过量筒可以准确评估清扫车作业过程中总的用水量，不但方便管控，还有利于工作人员根据用水量打水，避免了中途缺水的问题。在清扫作业的全程，工作轨迹和用水量可得到远程监控管理，作业面的清扫质量可通过显示屏的视频信息对比快速识别，同时有利于后续回看评估，倾倒垃圾时，可升高集尘箱至一定高度，避免了针对垃圾的二次清理。
附图说明

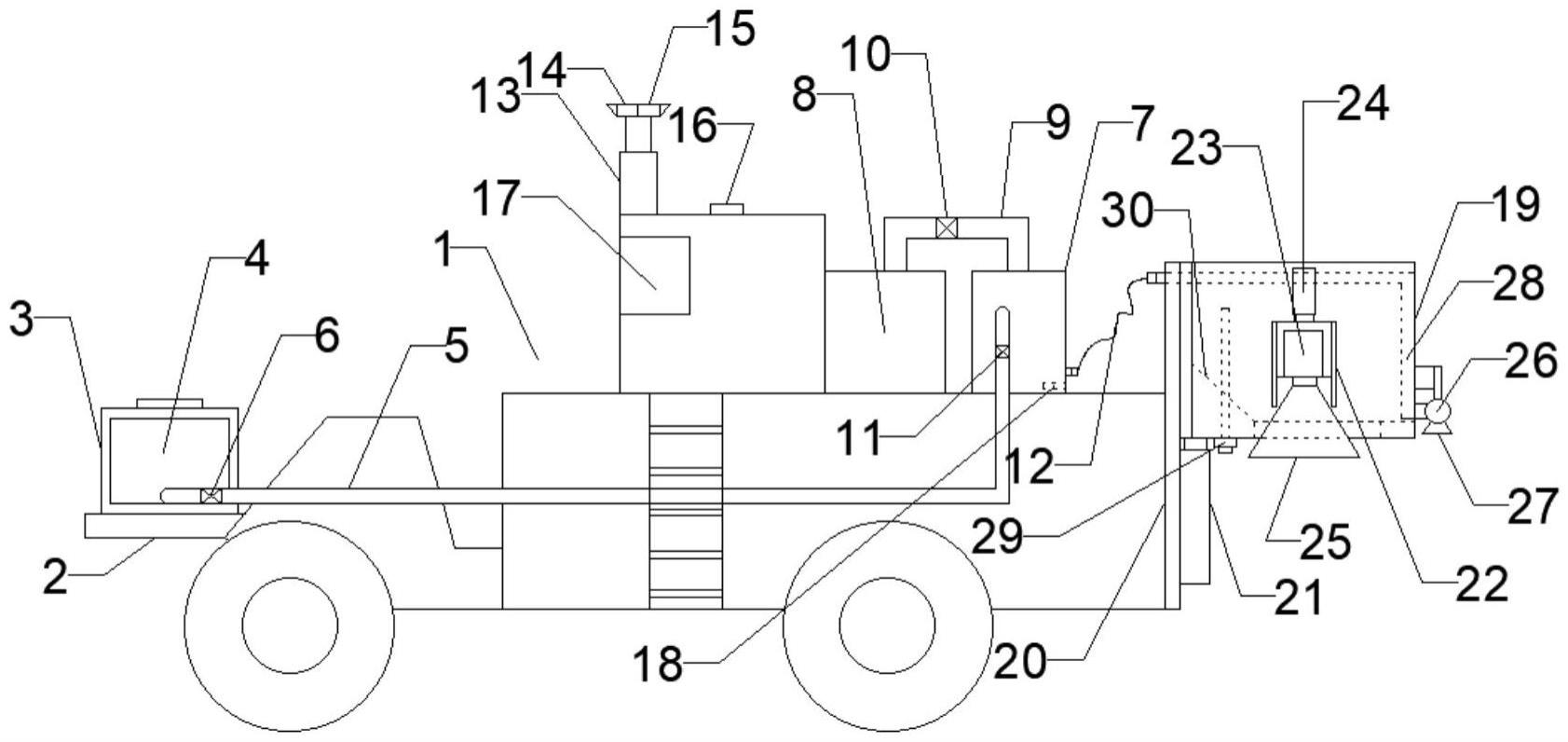

19.图1、本新型的侧视结构示意图；
20.图2、本新型集尘箱的前视结构示意图；
21.图3、本新型集尘箱的仰视结构示意图；
22.1、车体；2、支撑板；3、固定环；4、水箱；5、连接管；6、水泵；7、量筒；8、压力空气供给装置；9、通气管；10、第一电磁阀；11、第三电磁阀；12、软连接管；13、电动推杆；14、第一摄像
头；15、第二摄像头；16、卫星定位模块；17、驾驶室；18、液位传感器；19、集尘箱；20、直线导轨；21、第一液压缸；22、直线滑轨；23、电机；24、第三液压缸；25、清洁刷本体；26、供水总管；27、雾化喷头；28、通水管；29、抽尘风机；30、溜坡结构；31、凹槽；32、反力板；33、进水接口；34、密封门；35、第二液压缸。
具体实施方式
23.以下所述，仅为本新型的较佳实施例而已，并非用于限定本新型的保护范围，凡在本新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本新型的保护范围之内。
24.一种公路用清扫车，如图1-3所示，包括车体1，所述的车体1的前端设有水箱4、后端设有升降式集尘箱19，所述的集尘箱的2个侧壁分别设有伸缩式清洁刷，在集尘箱的后端底部沿横向设有供水总管26，所述的供水总管26底端均匀分布有若干雾化喷头27，所述的水箱4通过设于清扫车上的量筒7与供水总管26连接，所述的量筒7连接有压力空气供给装置8，所述的清扫车的驾驶室17顶端设有双摄像头监控机构，所述的驾驶室17内设有控制器和显示屏(图中未画出)，所述的双摄像头监控装置、显示屏、压力空气供给装置8、集尘箱19分别通过导线与控制器电连接。
25.如图1所示，所述的车体1的前端设有支撑板2，所述的支撑板2顶端设有固定环3，所述的水箱4通过固定环3与支撑板2上表面固定连接。
26.如图1所示，所述的驾驶室17后端的车体上设有压力空气供给装置8和量筒7，所述的压力空气供给装置8通过通气管9与量筒7内部连通，所述的通气管9上设有第一电磁阀10，所述的量筒7的侧壁设有进水口，所述的进水口通过连接管5与水箱4的出水管连接，所述的连接管上设有水泵6，所述的量筒7内的底部设有液位传感器18，所述的量筒7内还设有压力传感器(图中未画出)，所述的量筒7顶端设有排气管(图中未画出)，所述的排气管设有第二电磁阀(图中未画出)，所述的第一电磁阀、第二电磁阀、水泵、液位传感器、压力传感器分别通过导线与控制器电连接，所述的供水总管26通过连接件与集尘箱19后端固定连接，供水总管26的前端连接有穿过集尘箱19的通水管28，所述的通水管28在集尘箱19后端上部形成进水接口33，所述的进水接口33与量筒7的出水口通过软连接管12连接。
27.如图1-3所示，所述的车体1的后端沿纵向并排设有2个直线导轨20，所述的集尘箱19的前端通过滑块与直线导轨20滑动连接，在集尘箱19的前端中部沿纵向设有直线凹槽31，所述的凹槽31内的上部设有反力板32，所述的车体1的后端沿纵向设有第一液压缸21，所述的第一液压缸21的固定端与车体1固定连接，伸缩端与反力板32的下表面固定连接，通过第一液压缸21的伸缩实现集尘箱19的升降，所述的第一液压缸21与车体上的液压站连接，所述的控制器配置为对第一液压缸21的伸缩进行控制。
28.如图1-3所示，所述的集尘箱19的底端铰接有密封门34，所述的密封门34通过第二液压缸35与集尘箱19的底端前部连接，所述的第二液压缸35的两端分别与密封门的外表面及集尘箱的底端前部外表面铰接，通过第二液压缸35实现密封门的开闭，所述的集尘箱19内的前部还设有溜坡结构30，所述的第二液压缸35与车体1上的液压站连接，所述的控制器配置为对第二液压缸35的伸缩进行控制。
29.如图1-3所示，所述的集尘箱19的底端前部两侧还分别设有抽尘风机29，所述的抽
尘风机29的进风管垂直向下，出风管贯穿集尘箱内壁及溜坡结构并向上延伸，所述的控制器通过导线与抽尘风机电连接。
30.如图1-3所示，所述的伸缩式清洁刷包括清洁刷本体25、电机23、电机座、直线滑轨22、第三液压缸24，所述的电机座通过直线滑轨22与集尘箱19侧壁滑动连接，所述的电机23固定安装于电机座上，电机23的输出轴垂直向下并与清洁刷本体25的顶端固定连接，所述的第三液压缸24的固定端与集尘箱19侧壁固定连接，伸缩端沿纵向向下并与电机座的顶端固定连接，通过第三液压缸控制清洁刷本体的升降微调，所述的第三液压缸24与车体1上的液压站连接，所述的控制器配置为对第三液压缸24的伸缩进行控制。
31.如图1-3所示，所述的双摄像头监控装置包括沿纵向固定设于驾驶室17顶端的电动推杆13，所述的电动推杆13的顶端通过安装座连接有第一摄像头14和第二摄像头15，所述的第一摄像头14用以采集车体1前方的视频信息，所述的第二摄像头15用以采集车体1后方的视频信息，所述的第一摄像头和第二摄像头通过控制器共同连接有显示屏，所述的控制器配置有存储单元，第一摄像头和第二摄像头采集的视频信息存储在存储单元，所述的驾驶室17顶端还设有卫星定位模块16，所述的卫星定位模块16与控制器信号连接，所述的控制器还配置有无线信号收发模块(图中未画出)，所述的无线信号收发模块与远程的公路清洁管理中心(图中未画出)信号连接。
32.本新型的使用原理：
33.1、本新型使用时，卫星定位模块实时采集车体的位置信息，远程的公路清洁管理中心可实时掌控清扫车的工作轨迹，实现对清扫车工作状态的远程监控。
34.2、双摄像头监控装置：一方面在清扫车行驶中采集车体前方路面的视频信息，一方面同时采集车体后方路面的视频信息，通过显示屏显示，工作人员可通过二者的对比判断是否清扫干净或者喷水是否到位，事后，管理人员还可以通过调取视频信息对清扫车的工作过程进行详细分析评估。
35.3、由于用水量也是评估工作是否到位的重要因素，驾驶员可根据每次清扫所用多少量筒的水量来对水箱进行注水，避免中途缺水的问题。同时，控制器可根据简单程序，通过计算液位传感器的报警次数计算用了多少量筒的水，以此来判断洒水工作是否到位。
36.4、量筒内的压力传感器用以判断量筒中水的压力，设定压力的水可实现雾化喷头设定压力下喷雾，实现对喷雾过程的控制。
37.5、清扫中，第一液压缸伸长使集尘箱降低至合适高度，第三液压缸伸长微调清洁刷本体的高度，电机带动清洁刷转动，抽尘风机将灰尘吸入集尘箱，清扫车作业结束后，清扫车移动至垃圾场，根据垃圾堆的高度调节集尘箱的高度，然后通过第二液压缸打开密封门，因有溜坡结构，垃圾自动滑出集尘箱，实现垃圾的快速排放。
