一种防堵塞供水管道的制作方法

1.本实用新型涉及供水管道领域,具体为一种防堵塞供水管道。


背景技术:

2.农作物在生长的过程中,经常出现缺水的情况,需要对农田补水,在一些没有水渠的地方,农作人员需要利用耕田机带动抽水泵从附近的水池内抽水进行浇灌,在利用抽水泵抽水时,需要使用供水管道和抽水泵连接,并且供水管道的另一端置于水源内。
3.现有的抽水泵用的供水管道在实际使用时,供水管道的一端置于水源内,由于外界的水源中杂质较多,尽管现有的供水管道外端会增加网罩进行过滤杂质,但是由于供水管道的端头以及网罩存在一定的重量,从而容易出现没入水低的情况,从而存在吸附较多的污泥,从而容易造成堵塞以及对抽水泵造成损伤的情况。因此,我们提出一种防堵塞供水管道。


技术实现要素:

4.本实用新型的目的在于提供一种防堵塞供水管道,解决了背景技术中所提出的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种防堵塞供水管道,包括管体,所述管体的尾端固定有网罩,所述网罩的内腔上侧设置有端板,所述端板的外壁通过多个均布的固定杆和网罩的内壁固定连接,所述端板的底部转动连接有转轴,所述转轴的外壁固定有螺旋叶片,所述转轴的外壁通过连杆固定连接有刷板,所述刷板贴合于网罩的内壁。
6.通过采用上述技术方案,在抽水的过程中水穿过网罩进入管体内时,水流会带动螺旋叶片转动,从而能够带动刷板转动,从而能够使得刷板对网罩内壁进行刷动,从而避免出现堵塞的情况发生。
7.作为本实用新型的一种优选实施方式,所述管体的外壁靠近网罩处固定套装有固定板,所述固定板的底部固定有多个均匀分布的浮球。
8.通过采用上述技术方案,在将管体以及网罩投入水中时,利用浮球能够使得具备一定的浮力,从而避免出现网罩沉入水底的情况,避免沉底出现吸入较多的污泥造成堵塞的情况发生。
9.作为本实用新型的一种优选实施方式,所述刷板的外壁固定有刷毛。
10.通过采用上述技术方案,刷毛的设置,能够将网罩网孔内堵塞的杂质清理掉。
11.作为本实用新型的一种优选实施方式,所述管体的端头顶部固定有拉环。
12.通过采用上述技术方案,拉环的设置,使得方便提拉管体,进而方便对管体进行移动。
13.作为本实用新型的一种优选实施方式,所述网罩的底部中间处固定有配重块。
14.通过采用上述技术方案,配重块的设置,保证在浮球带动固定板浮在水面时,网罩
能够手中沉入水中,进而保证能够持续抽水,避免网罩露出水面影响抽水效果。
15.与现有技术相比,本实用新型的有益效果如下:
16.本申请技术方案的防堵塞供水管道,通过管体的端头处套装有固定板,固定板底部设置有多个均布的浮球,从而在管体放置于水源内进行抽水时,能够避免管体和网罩因自重而出现沉底的情况,从而避免吸入较多的污泥造成堵塞以及损坏抽水泵的情况发生;
17.通过抽水的过程中,水流冲击在螺旋叶片上,从而能够带动螺旋叶片转动,从而能够带动刷板沿着网罩内壁转动,从而能够将堵塞的杂质刷掉,从而避免堵塞影响抽水的效率,进一步的提升了使用效果。
附图说明
18.通过阅读参照以下附图对非限制性实施例所作的详细描述,本实用新型的其它特征、目的和优点将会变得更明显:

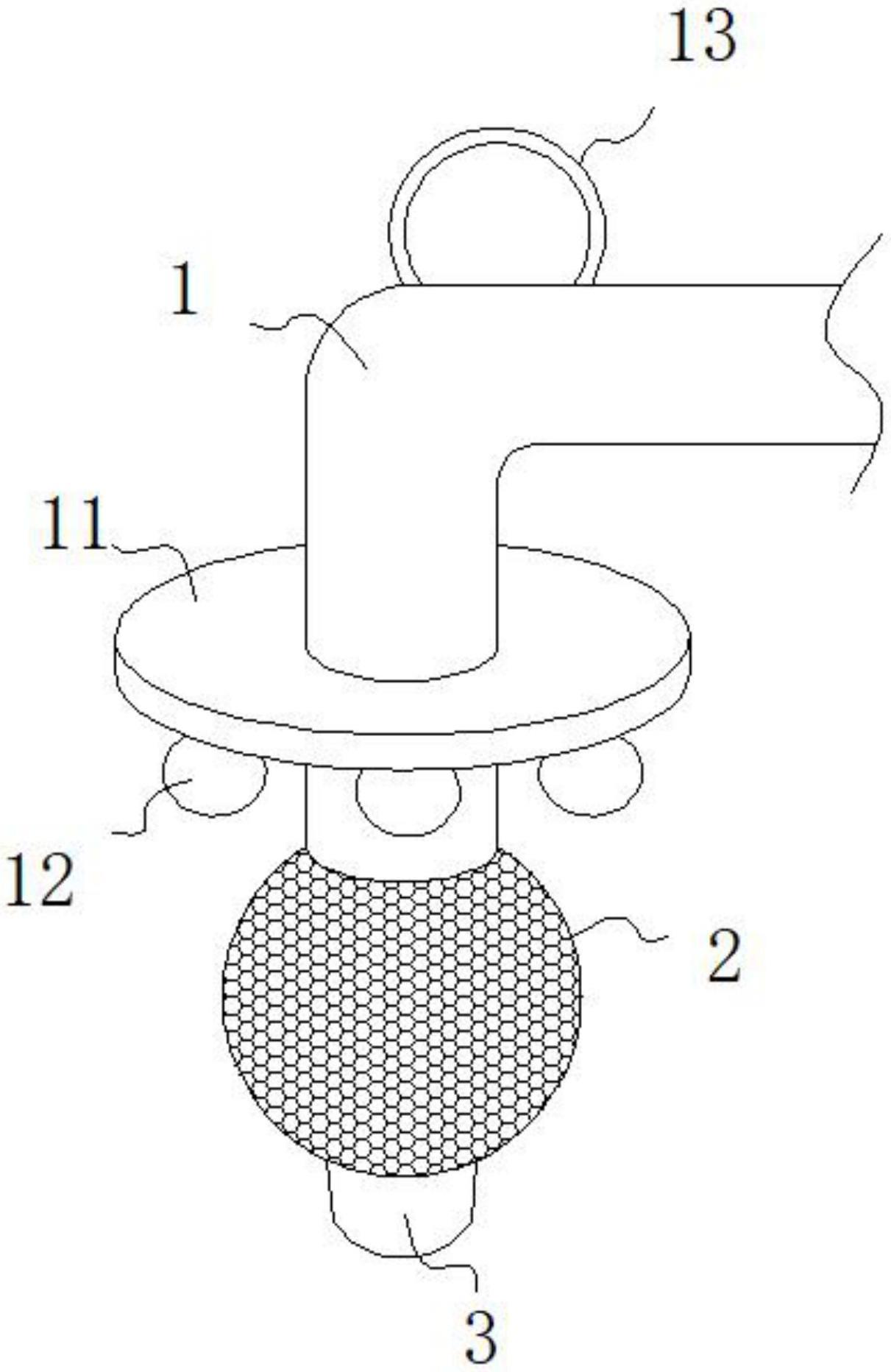

19.图1为本实用新型防堵塞供水管道的整体结构示意图;
20.图2为本实用新型防堵塞供水管道的网罩内腔结构示意图;
21.图3为本实用新型防堵塞供水管道的刷板结构示意图。
22.图中:
23.1、管体;11、固定板;12、浮球;13、拉环;
24.2、网罩;21、端板;22、转轴;23、螺旋叶片;24、刷板;25、连杆;26、刷毛;
25.3、配重块。
具体实施方式
26.请参阅图1-3,本实用新型提供一种技术方案:一种防堵塞供水管道,包括管体1,管体1的尾端固定有网罩2,在抽水时,将管体1端头和网罩2置于水源中,从而利用抽水泵抽水时,利用网罩2能够进行过滤,避免杂质入侵;
27.进一步的,管体1的端头顶部固定有拉环13,拉环13的设置,使得方便提拉管体1,进而方便对管体1进行移动;
28.如图1所示;管体1的外壁靠近网罩2处固定套装有固定板11,固定板11的底部固定有多个均匀分布的浮球12;
29.在将管体1以及网罩2投入水中时,利用浮球12能够使得具备一定的浮力,从而避免出现网罩2沉入水底的情况,避免沉底出现吸入较多的污泥造成堵塞的情况发生;
30.进一步的,网罩2的底部中间处固定有配重块3,配重块3的设置,保证在浮球12带动固定板11浮在水面时,网罩2能够手中沉入水中,进而保证能够持续抽水,避免网罩2露出水面影响抽水效果;
31.如图1和2、3所示;网罩2的内腔上侧设置有端板21,端板21的外壁通过多个均布的固定杆和网罩2的内壁固定连接,端板21的底部转动连接有转轴22,转轴22的外壁固定有螺旋叶片23,转轴22的外壁通过连杆25固定连接有刷板24,刷板24贴合于网罩2的内壁;
32.在抽水的过程中水穿过网罩2进入管体1内时,水流会带动螺旋叶片23转动,从而能够带动刷板24转动,从而能够使得刷板24对网罩2内壁进行刷动,从而避免出现堵塞的情况发生;
33.进一步的,刷板24的外壁固定有刷毛26,刷毛26的设置,能够将网罩2网孔内堵塞的杂质清理掉。
34.本申请一种防堵塞供水管道的实施原理为:首先将管体1以及网罩2投入水中时,利用浮球12能够使得具备一定的浮力,从而避免出现网罩2沉入水底的情况,避免沉底出现吸入较多的污泥造成堵塞的情况发生,管体1另一端和抽水泵连接,启动抽水泵抽水,在抽水的过程中水穿过网罩2进入管体1内时,水流会带动螺旋叶片23转动,从而能够带动刷板24转动,从而能够使得刷板24对网罩2内壁进行刷动,从而避免出现堵塞的情况发生。


技术特征:
1.一种防堵塞供水管道,包括管体,其特征在于:所述管体的尾端固定有网罩;所述网罩的内腔上侧设置有端板,所述端板的外壁通过多个均布的固定杆和网罩的内壁固定连接,所述端板的底部转动连接有转轴,所述转轴的外壁固定有螺旋叶片,所述转轴的外壁通过连杆固定连接有刷板,所述刷板贴合于网罩的内壁。2.根据权利要求1所述的一种防堵塞供水管道,其特征在于:所述管体的外壁靠近网罩处固定套装有固定板,所述固定板的底部固定有多个均匀分布的浮球。3.根据权利要求1所述的一种防堵塞供水管道,其特征在于:所述刷板的外壁固定有刷毛。4.根据权利要求1所述的一种防堵塞供水管道,其特征在于:所述管体的端头顶部固定有拉环。5.根据权利要求1所述的一种防堵塞供水管道,其特征在于:所述网罩的底部中间处固定有配重块。

技术总结
本实用新型涉及供水管道领域,具体为一种防堵塞供水管道,包括管体,管体的尾端固定有网罩,管体的外壁靠近网罩处固定套装有固定板,固定板的底部固定有多个均匀分布的浮球,所述网罩的内腔上侧设置有端板,所述端板的外壁通过多个均布的固定杆和网罩的内壁固定连接,所述端板的底部转动连接有转轴,所述转轴的外壁固定有螺旋叶片,所述转轴的外壁通过连杆固定连接有刷板,所述刷板贴合于网罩的内壁。本实用新型通过管体的端头处套装有固定板,固定板底部设置有多个均布的浮球,从而在管体放置于水源内进行抽水时,能够避免管体和网罩因自重而出现沉底的情况,从而避免吸入较多的污泥造成堵塞以及损坏抽水泵的情况发生。多的污泥造成堵塞以及损坏抽水泵的情况发生。多的污泥造成堵塞以及损坏抽水泵的情况发生。


技术研发人员:李庆霞
受保护的技术使用者:李庆霞
技术研发日:2023.06.19
技术公布日:2023/10/27
