1.本实用新型属于菊花种植技术领域，具体的说是一种菊花防倒伏装置。


背景技术：

2.菊花可以作为药材也可以作为观赏性植物，在被作为花束进行种植时，菊花要保证枝干不弯折，这样的菊花才便于包扎。
3.现有菊花种植时，是成片大面积种植，在遇到大风天气时，很容易成片倾倒，造成菊花枝干折损，导致菊花根茎吸收的养分不能输送至花头，影响花头成长以及菊花美观性，对于小面积以培养菊花花束为目的性的种植，会需要菊花防倒伏装置辅助扶持菊花，防倒伏装置主要为一根竖杆插在地面，使菊花的枝干卡在竖杆侧壁，防止菊花倒伏。
4.目前现有技术中菊花防倒伏装置只能通过支撑菊花枝干使菊花防倒伏，但是菊花的花头重量相对较大，当大风来临时，容易形成菊花枝干笔直但是花头弯折损坏的状况，且每支菊花高度不同，现有的防倒伏不能根据菊花高度进行调节，因此，针对上述问题提出一种菊花防倒伏装置。


技术实现要素：

5.为了弥补现有技术的不足，解决现有问题，提出的一种菊花防倒伏装置。
6.本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的一种菊花防倒伏装置，包括底座，所述底座顶部固接有底板，所述底板顶部固接有固定筒，所述固定筒内部滑动连接有伸缩柱，固定筒侧壁设置有螺纹，所述固定筒侧壁螺纹连接有支撑组件，所述支撑组件包括转动框，所述转动框侧壁固接有夹爪一和夹爪二，所述伸缩柱侧壁套设有橡胶圈，所述伸缩柱顶部卡接有顶盖，所述顶盖侧壁固接有卡框，所述卡框顶部固接有支撑环，所述卡框和支撑环侧壁均开设有缺口。
7.优选的，所述夹爪一和夹爪二相互交错，所述卡框和支撑环形状均设置为圆形，所述卡框和支撑环上的缺口处于同一方向。
8.优选的，所述支撑组件设置有多组，多组所述支撑组件均螺纹转动连接于固定筒侧壁。
9.优选的，所述底座底部开设有转动槽，所述转动槽圆周对称开设有多组，多组所述转动槽内均转动连接有支撑柱，所述支撑柱底部形状设置为锥形。
10.优选的，所述固定筒侧壁套设有水箱，所述水箱位于底板顶部，所述水箱形状设置为空心筒型，所述水箱底部开设有出水口，所述出水口圆周对称设置有多组，多组所述出水口均连通于水箱内部。
11.优选的，所述水箱顶部固接连通有进水口，所述进水口顶部螺纹连接有密封盖。
12.本实用新型的有益效果：
13.1.本实用新型提供一种菊花防倒伏装置，通过将装置底座固定在菊花附近，然后通过支撑组件将菊花枝干固定在固定筒侧壁，根据菊花高度调节伸缩柱延伸出固定筒的高
度，滑动橡胶圈使橡胶圈抵住固定筒顶部，防止伸缩柱在固定筒内下降，将菊花的花头卡接在卡框以及支撑环内，本装置能根据菊花高度进行调节，可以保持菊花枝干笔直，防止花头弯折损坏。
14.2.本实用新型提供一种菊花防倒伏装置，通过进水口向水箱内加水，使水箱内的水通过水箱底部的出水口滴在菊花根茎附近的地面上，使菊花可以长时间不缺乏水分。
附图说明
15.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

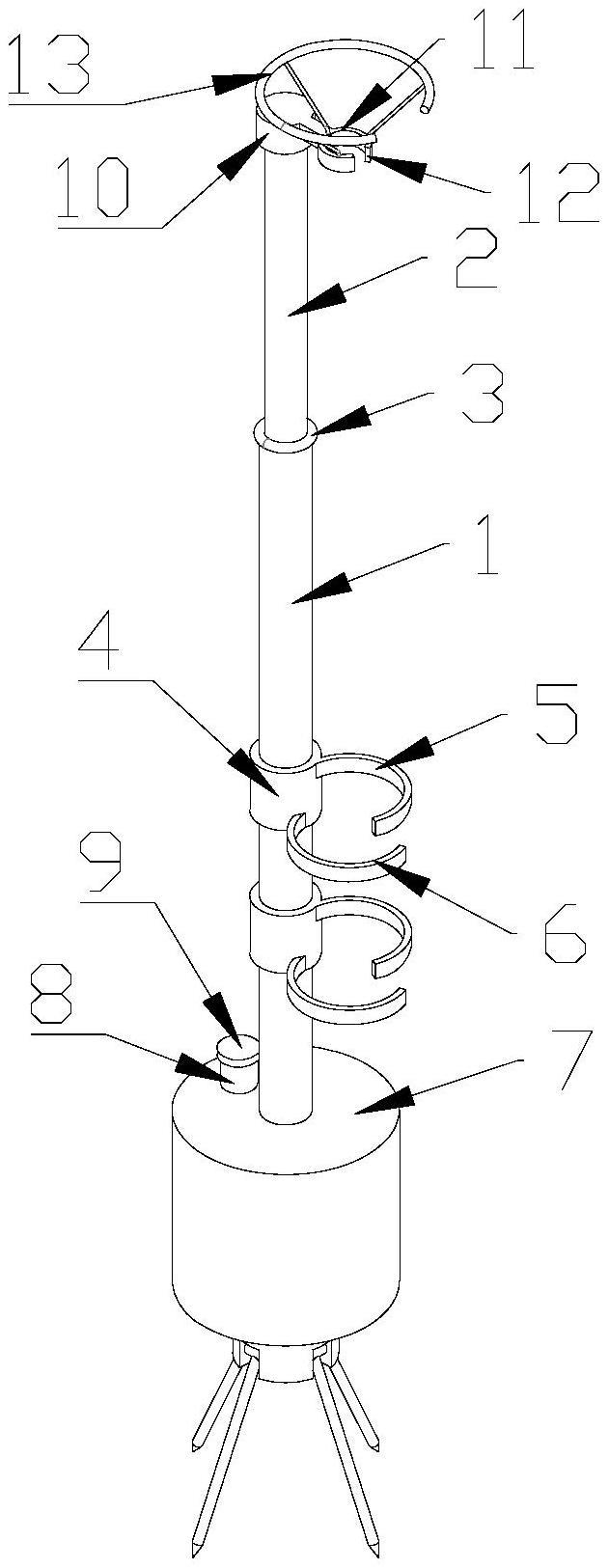

16.图1是本实用新型的整体结构立体图；
17.图2是本实用新型的伸缩柱结构立体图；
18.图3是本实用新型的支撑组件结构立体图；
19.图4是本实用新型的底部结构立体图；
20.图5是本实用新型的水箱结构立体图。
21.图例说明：1、固定筒；2、伸缩柱；3、橡胶圈；4、转动框；5、夹爪一；6、夹爪二；7、水箱；8、进水口；9、密封盖；10、顶盖；11、卡框；12、缺口；13、支撑环；14、底板；15、底座；16、支撑柱；17、出水口。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
23.下面给出具体实施例。
24.请参阅图1-图5，本实用新型提供一种菊花防倒伏装置，包括底座15，所述底座15顶部固接有底板14，所述底板14顶部固接有固定筒1，所述固定筒1内部滑动连接有伸缩柱2，固定筒1侧壁设置有螺纹，所述固定筒1侧壁螺纹连接有支撑组件，所述支撑组件包括转动框4，所述转动框4侧壁固接有夹爪一5和夹爪二6，所述伸缩柱2侧壁套设有橡胶圈3，所述伸缩柱2顶部卡接有顶盖10，所述顶盖10侧壁固接有卡框11，所述卡框11顶部固接有支撑环13，所述卡框11和支撑环13侧壁均开设有缺口12；工作时，目前现有技术中菊花防倒伏装置只能通过支撑菊花枝干使菊花防倒伏，但是菊花的花头重量相对较大，当大风来临时，容易形成菊花枝干笔直但是花头弯折损坏的状况，且每支菊花高度不同，现有的防倒伏不能根据菊花高度进行调节，本装置通过将装置底座15固定在菊花附近的土壤里，然后转动支撑组件，调节支撑组件的高度，夹爪一5和夹爪二6具有弹性，轻轻掰开夹爪一5将菊花枝干卡在夹爪一5内，然后掰开夹爪二6使枝干卡接在夹爪二6内，夹爪一5和夹爪二6共同使枝干固定在固定筒1侧壁，然后根据菊花高度调节伸缩柱2延伸出固定筒1的高度，滑动橡胶圈3使橡胶圈3抵住固定筒1顶部，防止伸缩柱2在固定筒1内下降，将菊花的花头通过缺口12卡接在卡框11以及支撑环13内，当遇风时，菊花花头会被卡框11以及支撑环13保护防止倒伏和
弯折，本装置能根据菊花高度进行调节，可以保持菊花枝干笔直，防止花头弯折损坏。
25.进一步的，如图2所示，所述夹爪一5和夹爪二6相互交错，所述卡框11和支撑环13形状均设置为圆形，所述卡框11和支撑环13上的缺口12处于同一方向；工作时，夹爪一5和夹爪二6想画交错对称，共同配合使菊花枝干固定在固定筒1侧壁，缺口12可以将菊花花头底部的枝干卡接，之后菊花除非在人为的情况下才可脱离卡框11和支撑环13。
26.进一步的，如图3所示，所述支撑组件设置有多组，多组所述支撑组件均螺纹转动连接于固定筒1侧壁；工作时，多组支撑组件均可以在固定筒1侧壁调节高度，共同固定菊花枝干。
27.进一步的，如图4所示，所述底座15底部开设有转动槽，所述转动槽圆周对称开设有多组，多组所述转动槽内均转动连接有支撑柱16，所述支撑柱16底部形状设置为锥形；工作时，固定装置时，将装置底座15侧壁转动的支撑柱16插在土壤里，多组支撑柱16使装置保持稳定固定在土壤顶部。
28.进一步的，如图5所示，所述固定筒1侧壁套设有水箱7，所述水箱7位于底板14顶部，所述水箱7形状设置为空心筒型，所述水箱7底部开设有出水口17，所述出水口17圆周对称设置有多组，多组所述出水口17均连通于水箱7内部；工作时，拔出伸缩柱2，拧掉固定筒1侧壁的支撑组件，将水箱7套在固定筒1侧壁，然后安装支撑组件以及伸缩柱2，向水箱7内加水，水箱7内的水通过水箱7底部的出水口17滴在菊花根茎附近的地面上，使菊花可以长时间不缺乏水分。
29.进一步的，如图5所示，所述水箱7顶部固接连通有进水口8，所述进水口8顶部螺纹连接有密封盖9；工作时，通过进水口8向水箱7内加水，密封盖9可以将进水口8密封，防止水箱7内的水大量蒸发，也防止水箱7内的水进入杂质堵塞出水口17。
30.工作原理：目前现有技术中菊花防倒伏装置只能通过支撑菊花枝干使菊花防倒伏，但是菊花的花头重量相对较大，当大风来临时，容易形成菊花枝干笔直但是花头弯折损坏的状况，且每支菊花高度不同，现有的防倒伏不能根据菊花高度进行调节，本装置通过将装置底座15侧壁转动的支撑柱16插在土壤里，然后转动支撑组件，调节支撑组件的高度，夹爪一5和夹爪二6具有弹性，轻轻掰开夹爪一5将菊花枝干卡在夹爪一5内，然后掰开夹爪二6使枝干卡接在夹爪二6内，夹爪一5和夹爪二6共同使枝干固定在固定筒1侧壁，然后根据菊花高度调节伸缩柱2延伸出固定筒1的高度，滑动橡胶圈3使橡胶圈3抵住固定筒1顶部，防止伸缩柱2在固定筒1内下降，将菊花的花头通过缺口12卡接在卡框11以及支撑环13内，当遇风时，菊花花头会被卡框11以及支撑环13保护防止倒伏和弯折，向水箱7内加水，水箱7内的水通过水箱7底部的出水口17滴在菊花根茎附近的地面上，使菊花可以长时间不缺乏水分。
