1.本实用新型涉及油田作业技术领域，尤其涉及一种油田作业施工井口环保操作台。


背景技术：

2.修井作业，指的是石油钻井以及后续油井维护的一种作业，为了确保油井能顺利使用，而采取的维护和保养措施，液体会从井口溢出，使周围形成淤泥，不便于操作工人施工，因此需要油田作业施工井口环保操作台用以解决井口周围问题。
3.如公开号为cn213510496u提出了一种油气田作业施工井口环保操作台，包括支撑架，所述支撑架顶面的中部放置有支撑板，所述支撑架顶面的四角均固定连接有地脚，所述支撑架外表面的底端固定连接有污水收集框，所述污水收集框外表面的底端设置有污水槽，所述支撑架顶面的四侧均固定连接有防水板，所述支撑架的内部固定连接有两个支撑杆。本实用新型的优点在于：通过在污水收集框外表面的底端设置污水槽，将污水槽插入土壤的内部，污水槽的轴线与钻井的轴线共线，且使六个限位板的底面与地面相贴合，进而可以将污水唯围堵在污水槽内部，并通过出水管收集设备相连接，从而将污水进行收集，防止污水对环境的造成污染。
4.然而在实施相关技术中发现以上油气田作业施工井口环保操作台还存在以下问题：上述装置在实际使用过程中通过在污水收集框外表面的底端设置污水槽对污水进行收集防止环境污染，但在对污水排放处理的过程中容易产生堵塞，影响污水的排放速率，进而导致装置的实用性受到一定程度的局限性。


技术实现要素：

5.本实用新型提出一种油田作业施工井口环保操作台，解决了相关技术中污水排放处理的过程中容易产生堵塞，影响污水的排放速率的问题：
6.本实用新型的技术方案如下：一种油田作业施工井口环保操作台，包括支撑平台、过滤装置，所述过滤装置顶部的四周开设有动等距排列的斜孔，所述过滤装置的中部开设有通孔，所述通孔的底部固定连接有固定环，所述固定环的底部活动连接有活动环，所述固定环与活动环通过滚珠进行活动连接，所述活动环的外表面固定连接有的等距排列地搅拌叶，所述过滤装置内壁的底端固定连接有过滤网。
7.优选的，所述支撑平台中部的四角放置有等距排列的活动杆，所述活动杆的底部活动套接有固定杆。
8.优选的，所述固定杆的一侧固定连接有固定螺母，所述固定杆的底部固定连接有支撑底座。
9.优选的，所述活动杆的顶部固定连接有等距排列的固定件，所述固定件将支撑平台与活动杆进行固定。
10.优选的，所述支撑平台底端的中部固定连接有连接件，所述连接件的底部固定连
接有安装壳体。
11.优选的，所述安装壳体的底部固定连接有插件。
12.优选的，所述安装壳体的一侧固定连接有排水管。
13.优选的，所述支撑平台顶端的中部固定连接有过滤装置。
14.本实用新型的工作原理及有益效果为：
15.1、本实施案例中通过设有斜孔，污水在经过通孔向外涌出，斜孔分布排列在通孔的四周，涌出的污水通过斜孔流入过滤装置中，污水经过斜孔流入过滤装置并对搅拌叶进行冲击，污水由势能转化为动能并驱动固定环转动，固定环带动活动环，活动环带动滚珠在搅拌叶的底部转动，无需电力驱动对污水进行搅拌，更加节能环保，并在过滤网的配合下，从而加快了污水的过滤速率，避免了堵塞，提供了装置的实用性。
16.2、本实施案例中通过设有活动杆，通过调节活动杆在固定杆中的高度，并拧紧固定螺母，对活动杆的高度进行固定，从而可以依据井口地对操作台高度进行调节，提高了装置的实用性。
附图说明
17.下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

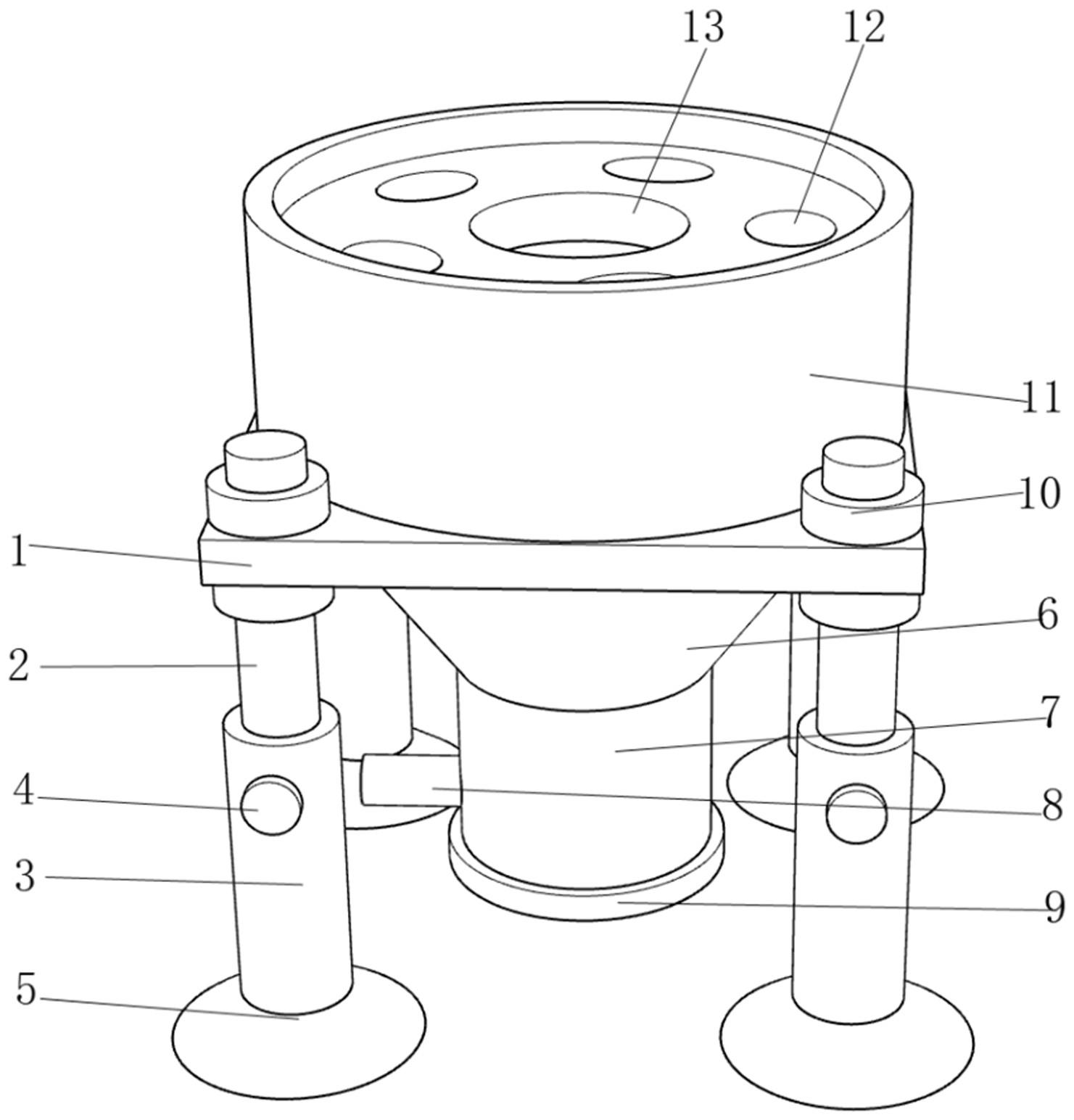

18.图1为本实用新型提出的一种油田作业施工井口环保操作台整体结构示意图；
19.图2为本实用新型提出的一种油田作业施工井口环保操作台主体结构示意图；
20.图3为本实用新型提出的一种油田作业施工井口环保操作台过滤装置处结构示意图；
21.图4为本实用新型提出的一种油田作业施工井口环保操作台过滤装置处结构剖面示意图；
22.图中：1、支撑平台；2、活动杆；3、固定杆；4、固定螺母；5、支撑底座；6、连接件；7、安装壳体；8、排水管；9、插件；10、固定件；11、过滤装置；12、斜孔；13、通孔；14、固定环；15、活动环；16、搅拌叶；17、过滤网。
具体实施方式
23.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都涉及本实用新型保护的范围。
24.参阅图1、图3和图4，一种油田作业施工井口环保操作台，包括支撑平台1、过滤装置11，过滤装置11顶部的四周开设有动等距排列的斜孔12，通过设有斜孔12，污水在经过通孔13向外涌出，斜孔12分布排列在通孔13的四周，涌出的污水通过斜孔12流入过滤装置11中，污水经过斜孔12流入过滤装置11并对搅拌叶16进行冲击，污水由势能转化为动能并驱动固定环14转动，固定环14带动活动环15，活动环15带动滚珠在搅拌叶16的底部转动，无需电力驱动对污水进行搅拌，更加节能环保，并在过滤网17的配合下，从而加快了污水的过滤速率，避免了堵塞，过滤装置11的中部开设有通孔13，通孔13的底部固定连接有固定环14，固定环14的底部活动连接有活动环15，固定环14与活动环15通过滚珠进行活动连接，活动
环15的外表面固定连接有得等距排列地搅拌叶16，过滤装置11内壁的底端固定连接有过滤网17。
25.参阅图1和图2，支撑平台1中部的四角放置有等距排列的活动杆2，通过设有活动杆2，通过调节活动杆2在固定杆3中的高度，并拧紧固定螺母4，对活动杆2的高度进行固定，从而可以依据井口地对操作台高度进行调节，活动杆2的底部活动套接有固定杆3，固定杆3的一侧固定连接有固定螺母4，固定杆3的底部固定连接有支撑底座5，活动杆2的顶部固定连接有等距排列的固定件10，固定件10将支撑平台1与活动杆2进行固定，支撑平台1底端的中部固定连接有连接件6，连接件6的底部固定连接有安装壳体7，安装壳体7的底部固定连接有插件9，安装壳体7的一侧固定连接有排水管8，支撑平台1顶端的中部固定连接有过滤装置11。
26.本实用新型的工作原理及使用流程：
27.在对油田作业施工井口环保操作台进行安装使用时，首先将插件9插入井口底部的土壤中，再通过拧动固定件10，将支撑平台1与活动杆2进行限位固定，通过调节活动杆2在固定杆3中的高度，并拧紧固定螺母4，对活动杆2的高度进行固定，从而可以依据井口地对操作台高度进行调节，过滤装置11固定安装在支撑平台1顶端的中部，固定环14固定安装在通孔13的底部，活动环15活动安装在固定环14的底部，搅拌叶16固定安装在活动环15外表面的四周，过滤网17固定安装在过滤装置11内壁的底端，污水在经过通孔13向外涌出，斜孔12分布排列在通孔13的四周，涌出的污水通过斜孔12流入过滤装置11中，污水经过斜孔12流入过滤装置11并对搅拌叶16进行冲击，污水由势能转化为动能并驱动固定环14转动，固定环14带动活动环15，活动环15带动滚珠在搅拌叶16的底部转动，无需电力驱动对污水进行搅拌，更加节能环保，并在过滤网17的配合下，从而加快了污水的过滤速率，避免了堵塞，提供了装置的实用性。
28.以上所述，仅为本实用新型较佳的具体实施方式，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所作的等效变化，均应涵盖于本实用新型的保护范围之内。
