1.本实用新型涉及煤矿地测防治水技术领域，具体为一种煤矿地测防治水预警装置。


背景技术：

2.煤矿井是形成地下煤矿生产系统的井巷、硐室、装备、地面建筑物和构筑物的总称，有时把矿山地下开拓中的斜井、竖井、平硐等也称为煤矿井。即使目前的开采技术不断提高，矿难事故也时有发生，在煤矿井中，矿井内的渗水是矿难的常见事故，因此，矿井中需要设置防治水水位预警装置。
3.通过检索发信中国专利公开号cn217179718u公开的《一种煤矿防治水水位预警装置》，针对现有防治水预警装置安装强度不足的问题，并通过设置支撑板和固定杆，提高感应箱的安装强度。
4.但是，矿井内的渗水不只来自地面，还有可能位于矿井顶部和侧面，而该装置不能适应多种角度的安装。


技术实现要素：

5.针对现有技术的不足，提供了一种煤矿地测防治水预警装置，来解决上述装置中的防治水预警不能进行多角度安装，适用范围更广。
6.本实用新型的目的是这样实现的：
7.一种煤矿地测防治水预警装置，包括告警装置，所述告警装置的两端设有定位装置；
8.所述告警装置包括箱体，所述箱体的底端固定连接有导杆，所述导杆的外表面开设有若干个凹孔，所述导杆的内部滑动连接有浮块，所述箱体的内顶壁安装有触点开关，所述箱体的上端固定连接有告警灯，所述箱体的下端设有出水口，所述箱体的前后两端均安装有透明窗，所述箱体位于透明窗的两侧设有照明灯，所述箱体的两端转动连接有旋钮，所述旋钮的下端转动连接有双向螺杆，所述双向螺杆的外表面滑动连接有两个夹片；
9.所述定位装置包括转动杆，所述转动杆的两端外表面均固定连接有定位环，所述定位环的外表面开设有若干个凹孔，所述转动杆的两端固定连接有插杆，所述插杆的上端转动连接有把手，所述把手的下端固定连接有螺杆一，所述螺杆一的外表面螺纹连接有推块，所述推块的外表面滑动连接有滑板，所述滑板的另一端固定连接有若干个限位杆。
10.优选的，所述触点开关位于导杆的正上方，所述出水口上安装有阀体。
11.优选的，所述转动杆贯穿箱体两端并与箱体转动连接，两个所述夹片的相向侧均设有若干个凸起。
12.优选的，所述双向螺杆的两端均与箱体转动连接，所述夹片的形状设为弧形。
13.优选的，所述螺杆一贯穿插杆并与插杆转动连接，所述限位杆贯穿插杆并延伸至插杆的外端。
14.优选的，所述转动杆、插杆与限位杆均为中空结构，且相互贯通，所述限位杆远离滑板的一端固定连接有滤网。
15.优选的，所述转动杆位于箱体的内部固定连接有挡片，所述挡片的外表面开设有若干个小孔。
16.有益效果：
17.第一、本实用新型，通过转动插杆，使插杆与插入位置成垂直角度，转动旋钮，旋钮带动双向螺杆转动，双向螺杆带动夹片对定位环进行夹持，从而对插杆进行限位，将插杆插入墙内或顶板内，接着转动把手，把手带动螺杆一转动，螺杆一转动带动推块在插杆内滑动，推块推动滑板向两侧移动，滑板带动限位杆移出插杆，从而达到便于防治水预警装置在多角度安装的效果。
18.第二、本实用新型，通过矿井内的渗水通过限位杆进入插杆内，再经转动杆进入箱体内部，水流在箱体内部堆积，渗入导杆内，带动导杆内的浮块上升，浮块上升到最顶端时与触点开关接触并按压，触点开关与告警灯电性连接，使告警灯闪烁，进行报警提醒，从而达到方便报警，结构简单的效果。
附图说明

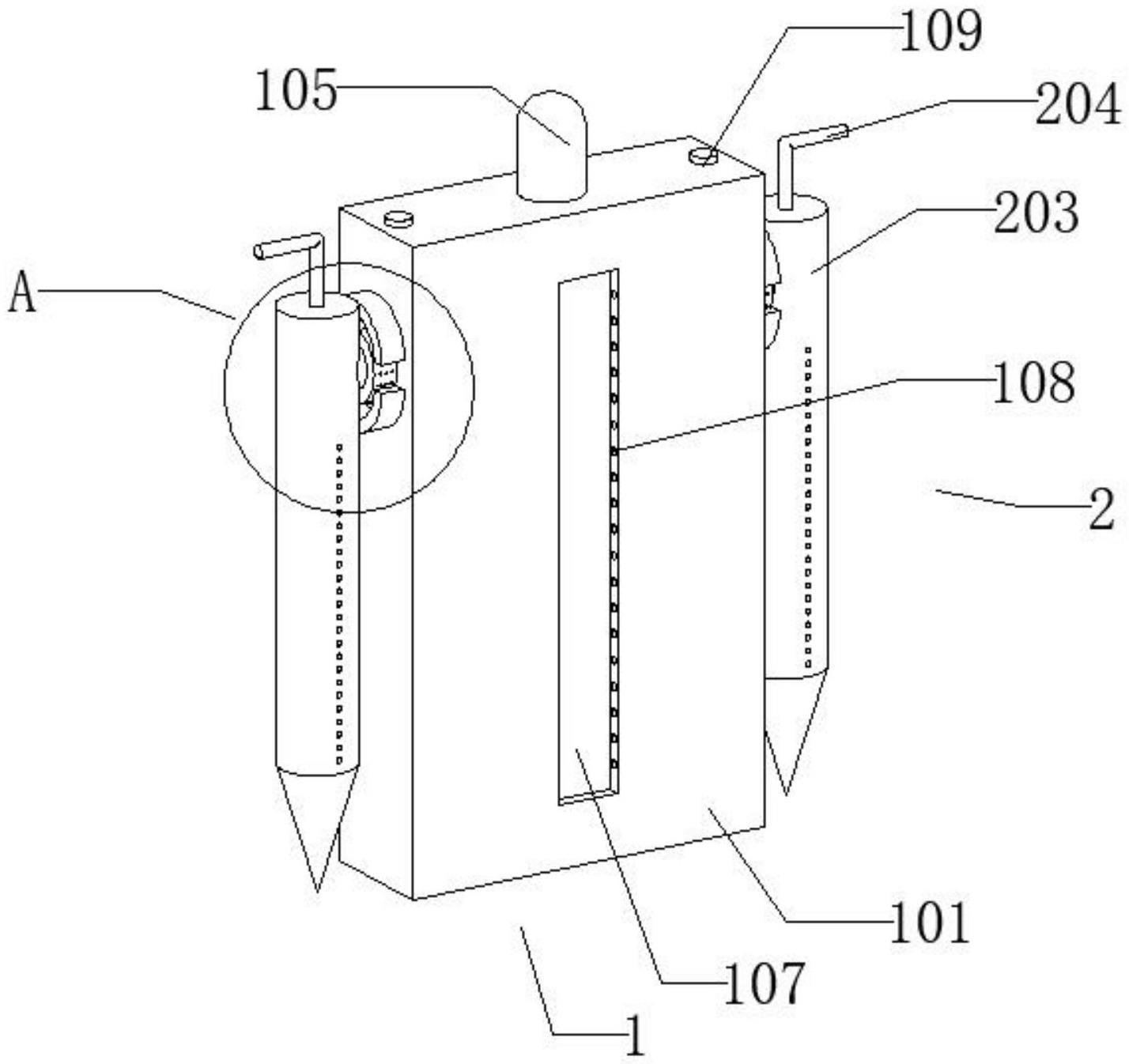

19.图1为本实用新型结构立体示意图；
20.图2为本实用新型结构图1中a部分放大示意图；
21.图3为本实用新型结构箱体剖视示意图；
22.图4为本实用新型结构图3中b部分放大示意图；
23.图5为本实用新型结构插杆剖视示意图。
24.图中：1、告警装置；101、箱体；102、导杆；103、浮块；104、触点开关；105、告警灯；106、出水口；107、透明窗；108、照明灯；109、旋钮；110、双向螺杆；111、夹片；2、定位装置；201、转动杆；202、定位环；203、插杆；204、把手；205、螺杆一；206、推块；207、滑板；208、限位杆。
具体实施方式
25.下面将结合附图对本实用新型具体实施方式作进一步详细描述。
26.该具体实施方式下的煤矿地测防治水预警装置，请参阅图1-5，包括告警装置1，所述告警装置1的两端设有定位装置2；
27.所述告警装置1包括箱体101，所述箱体101的底端固定连接有导杆102，所述导杆102的外表面开设有若干个凹孔，所述导杆102的内部滑动连接有浮块103，所述箱体101的内顶壁安装有触点开关104，所述箱体101的上端固定连接有告警灯105，所述箱体101的下端设有出水口106，所述箱体101的前后两端均安装有透明窗107，所述箱体101位于透明窗107的两侧设有照明灯108，所述箱体101的两端转动连接有旋钮109，所述旋钮109的下端转动连接有双向螺杆110，所述双向螺杆110的外表面滑动连接有两个夹片111；
28.所述定位装置2包括转动杆201，所述转动杆201的两端外表面均固定连接有定位环202，所述定位环202的外表面开设有若干个凹孔，所述转动杆201的两端固定连接有插杆203，所述插杆203的上端转动连接有把手204，所述把手204的下端固定连接有螺杆一205，
所述螺杆一205的外表面螺纹连接有推块206，所述推块206的外表面滑动连接有滑板207，所述滑板207的另一端固定连接有若干个限位杆208。
29.通过上述技术方案，根据需要预防的矿井面，转动插杆203，使插杆203与插入位置成垂直角度，转动旋钮109，旋钮109带动双向螺杆110转动，双向螺杆110带动夹片111对定位环202进行夹持，从而对插杆203进行限位，将插杆203插入墙内或顶板内，接着转动把手204，把手204带动螺杆一205转动，螺杆一205转动带动推块206在插杆203内滑动，推块206推动滑板207向两侧移动，滑板207带动限位杆208移出插杆203，从而达到便于防治水预警装置在多角度安装的效果，矿井内的渗水通过限位杆208进入插杆203内，再经转动杆201进入箱体101内部，水流在箱体101内部堆积，渗入导杆102内，带动导杆102内的浮块103上升，浮块103上升到最顶端时与触点开关接触104并按压，触点开关104与告警灯105电性连接，使告警灯105闪烁，进行报警提醒，从而达到方便报警，结构简单的效果。
30.具体的，所述触点开关104位于导杆102的正上方，所述出水口106上安装有阀体。
31.通过上述技术方案，通过阀体打开出水口106从而排出箱体101颞部堆积的水。
32.具体的，所述转动杆201贯穿箱体101两端并与箱体101转动连接，两个所述夹片111的相向侧均设有若干个凸起。
33.通过上述技术方案，箱体101对转动杆201起到限位作用，夹片111内侧的凸起卡入定位环202的凹槽内，加强夹片111对定位环202的限位作用。
34.具体的，所述双向螺杆110的两端均与箱体101转动连接，所述夹片111的形状设为弧形。
35.通过上述技术方案，箱体101对双向螺杆110起到限位作用，夹片111设为弧形便于与定位环202贴合限位。
36.具体的，所述螺杆一205贯穿插杆203并与插杆203转动连接，所述限位杆208贯穿插杆203并延伸至插杆203的外端。
37.通过上述技术方案，插杆203对螺杆一205起到限位作用。
38.具体的，所述转动杆201、插杆203与限位杆208均为中空结构，且相互贯通，所述限位杆208远离滑板207的一端固定连接有滤网。
39.通过上述技术方案，通过转动杆201、插杆203和限位杆208相互贯通，便于水流传输，滤网用于隔绝泥土，防止堵塞水流通道。
40.具体的，所述转动杆201位于箱体101的内部固定连接有挡片，所述挡片的外表面开设有若干个小孔。
41.通过上述技术方案，通过设置有挡片，方便引导水流进入箱体101。
42.工作原理：根据需要预防的矿井面，转动插杆203，使插杆203与插入位置成垂直角度，转动旋钮109，旋钮109带动双向螺杆110转动，双向螺杆110带动夹片111对定位环202进行夹持，从而对插杆203进行限位，将插杆203插入墙内或顶板内，接着转动把手204，把手204带动螺杆一205转动，螺杆一205转动带动推块206在插杆203内滑动，推块206推动滑板207向两侧移动，滑板207带动限位杆208移出插杆203，从而达到便于防治水预警装置在多角度安装的效果，矿井内的渗水通过限位杆208进入插杆203内，再经转动杆201进入箱体101内部，水流在箱体101内部堆积，渗入导杆102内，带动导杆102内的浮块103上升，浮块103上升到最顶端时与触点开关接触104并按压，触点开关104与告警灯105电性连接，使告
警灯105闪烁，进行报警提醒，从而达到方便报警，结构简单的效果。
43.尽管已经示出和描述了本实用新型的具体实施方式，对于本领域的普通技术人员而言，可以理解在不脱离原理和精神的情况下可以对这些具体实施方式进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
