1.本实用新型属于矿山开采技术领域，具体为一种矿山开采喷雾风机。


背景技术：

2.矿山主要包括一个或多个采矿车间(或称坑口、矿井、露天采场等)和一些辅助车间，大部分矿山还包括选矿场(洗煤厂)，矿山在采矿过程中会产生大量的粉尘，对环境与工作人员带来安全威胁，因此采用喷雾风机降尘，其中喷雾风机应用“瀑布”效应，将水直接雾化，通过风机排向空间，迅速提高空气相对湿度，从而起到保护工作人员的身体以及起到保护环境的作用。
3.现有的喷雾风机在使用时，雾风机只能进行上下调节角度，导致喷雾只能向前方，喷雾范围较小，造成喷雾风机实用性较差，为此，我们提出了一种矿山开采喷雾风机。


技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种矿山开采喷雾风机，有效的解决了现有的喷雾风机在使用时，雾风机只能进行上下调节角度，导致喷雾只能向前方，喷雾范围较小，造成喷雾风机实用性较差的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种矿山开采喷雾风机，包括底座，所述底座的顶部设有能够转动的喷雾风机，所述喷雾风机的底部固接有滑杆和第二转轴，所述底座的顶部开设有滑槽，所述滑槽的形状为扇形，所述滑杆滑动插接在滑槽内，所述滑槽的内腔设有能够对滑杆进行回弹的回弹机构，所述第二转轴的底部固接有第二齿轮，所述底座的内腔设有能够带动第二齿轮转动的驱动机构。
6.进一步的，所述回弹机构包括固定杆和弹簧，所述固定杆固定插接在滑槽内，所述滑杆的表面开设有通孔，所述滑杆通过通孔滑动套接在固定杆上，所述弹簧套接在固定杆上，所述弹簧的一端固接在滑槽的内壁上，所述弹簧的另一端固接在滑杆上。
7.进一步的，所述驱动机构包括驱动电机、第一转轴和第一齿轮，所述第一转轴通过联轴器固接在驱动电机的输出端，所述第一齿轮固接在第一转轴的顶部，所述第一齿轮与第二齿轮通过齿纹连接。
8.进一步的，所述第二转轴的周向表面套接有轴承，所述第二转轴通过轴承与底座转动连接。
9.进一步的，所述滑杆的侧面固接有连接杆，所述连接杆的另一端固接有滑块，所述底座的内腔还开设有滑道，所述滑块滑动插接在滑道内。
10.进一步的，所述第一齿轮和第二齿轮均为扇形齿轮。
11.与现有技术相比，本实用新型的有益效果是：
12.通过电性连接启动驱动电机，驱动电机则会带动第一转轴转动，第一转轴则会带动第一齿轮转动，第一齿轮则会带动第二齿轮转动，第二齿轮则会带动第二转轴转动，第二转轴则会带动喷雾风机以第二转轴为圆心进行转动，喷雾风机在转动的时候则会带动滑杆
在滑槽内沿固定杆滑动，在滑杆在滑动的时候则会挤压弹簧滑动，同时滑杆则会带动连接杆滑动，连接杆则会带动滑块在滑道内滑动，从而能够使得滑杆在滑动的时候更加稳定，当第一齿轮与第二齿轮转动至空缺处时，弹簧则会反弹滑杆，滑杆则会带动喷雾风机恢复至初始状态，第一齿轮转动一周后继续带动第二齿轮转动，即可实现带动喷雾风机进行水平转动，实现了能够对喷雾风机进行水平方向转动，从而达到了增加喷雾范围，提高整个装置实用性的效果。
附图说明
13.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

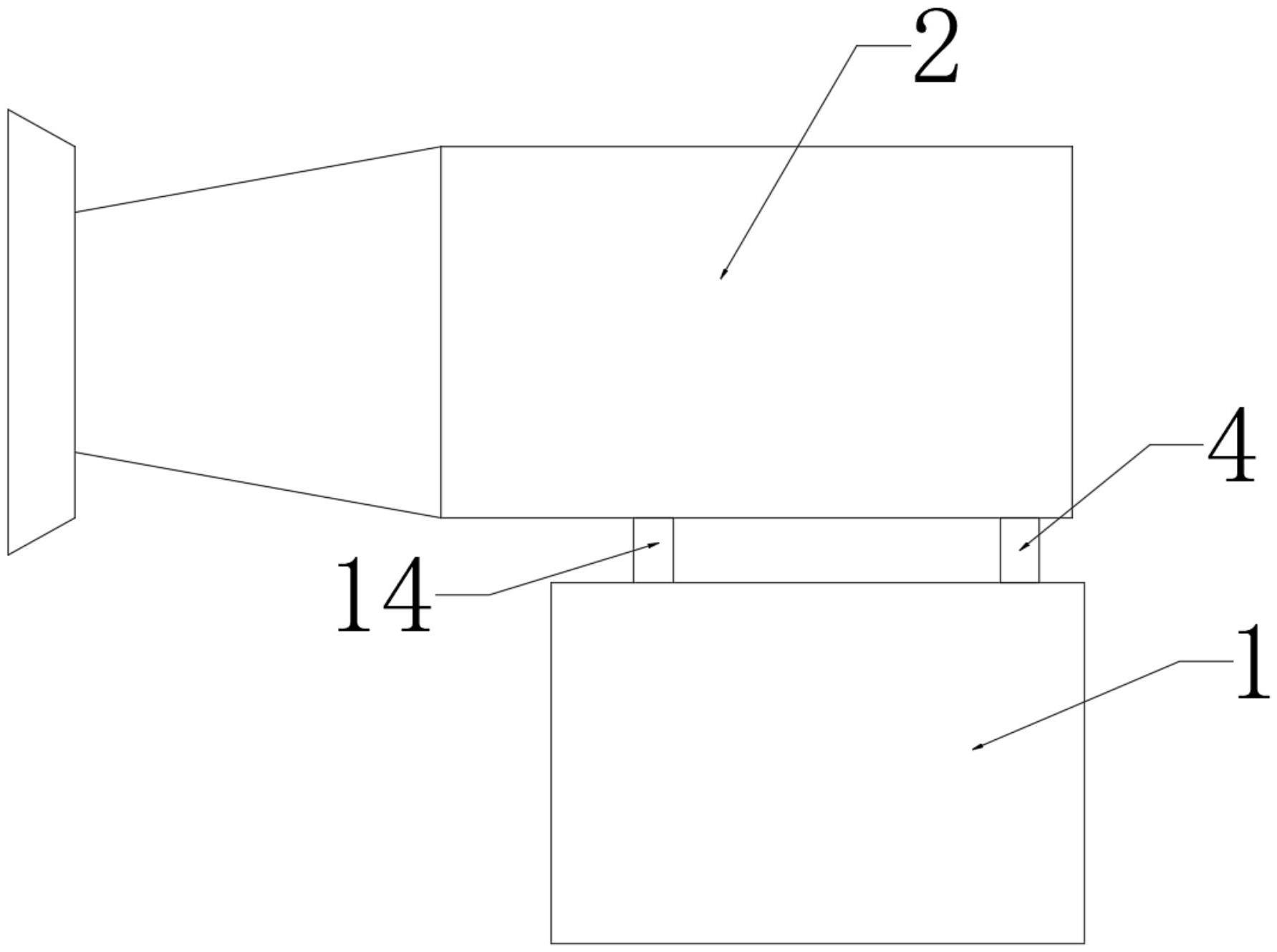

14.图1为本实用新型整体的正视结构示意图；
15.图2为本实用新型整体正视的切面结构示意图；
16.图3为本实用新型第一齿轮和第二齿轮的俯视结构示意图；
17.图4为本实用新型底座俯视的切面结构示意图；
18.图5为本实用新型图4中a的放大结构示意图；
19.图中：1、底座；2、喷雾风机；3、滑槽；4、滑杆；5、通孔；6、固定杆；7、弹簧；8、连接杆；9、滑块；10、滑道；11、驱动电机；12、第一转轴；13、第一齿轮；14、第二转轴；15、第二齿轮；16、轴承。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.由图1-5给出，本实用新型包括底座1，底座1的顶部设有能够转动的喷雾风机2，喷雾风机2的底部固接有滑杆4和第二转轴14，底座1的顶部开设有滑槽3，滑杆4滑动插接在滑槽3内，滑槽3的形状为扇形，滑槽3的内腔设有能够对滑杆4进行回弹的回弹机构，第二转轴14的底部固接有第二齿轮15，底座1的内腔设有能够带动第二齿轮15转动的驱动机构。
22.同时，回弹机构包括固定杆6和弹簧7，固定杆6固定插接在滑槽3内，滑杆4的表面开设有通孔5，滑杆4通过通孔5滑动套接在固定杆6上，弹簧7套接在固定杆6上，弹簧7的一端固接在滑槽3的内壁上，弹簧7的另一端固接在滑杆4上，回弹机构能够实现对喷雾风机2进行恢复至初始位置，从而能够进行自动循环的效果。
23.另外，驱动机构包括驱动电机11、第一转轴12和第一齿轮13，第一转轴12通过联轴器固接在驱动电机11的输出端，第一齿轮13固接在第一转轴12的顶部，第一齿轮13与第二齿轮15通过齿纹连接，驱动机构能够带动喷雾风机2进行转动，从而实现调节喷雾风机2角度的效果。
24.并且，第二转轴14的周向表面套接有轴承16，第二转轴14通过轴承16与底座1转动连接，轴承16的设置，能够使得第二转轴14在转动的时候更加稳定。
25.以及，滑杆4的侧面固接有连接杆8，连接杆8的另一端固接有滑块9，底座1的内腔
还开设有滑道10，滑块9滑动插接在滑道10内，滑块9的设置，能够使得滑杆4在滑动的时候更加稳定。
26.还有，第一齿轮13和第二齿轮15均为扇形齿轮，扇形的设置，能够实现第一齿轮13带动第二齿轮15转动的角度限定，从而防止喷雾风机2转动的角度过大。
27.工作原理：工作需要喷雾风机2水平转动增加喷雾范围时，通过电性连接启动驱动电机11，驱动电机11则会带动第一转轴12转动，第一转轴12则会带动第一齿轮13转动，第一齿轮13则会带动第二齿轮15转动，第二齿轮15则会带动第二转轴14转动，第二转轴14则会带动喷雾风机2以第二转轴14为圆心进行转动，喷雾风机2在转动的时候则会带动滑杆4在滑槽3内沿固定杆6滑动，在滑杆4在滑动的时候则会挤压弹簧7滑动，同时滑杆4则会带动连接杆8滑动，连接杆8则会带动滑块9在滑道10内滑动，从而能够使得滑杆4在滑动的时候更加稳定，当第一齿轮13与第二齿轮15转动至空缺处时，弹簧7则会反弹滑杆4，滑杆4则会带动喷雾风机2恢复至初始状态，第一齿轮13转动一周后继续带动第二齿轮15转动，即可实现带动喷雾风机2进行水平转动。
