1.本实用新型涉及煤矿通风技术领域，尤其涉及一种煤矿作业通风装置。


背景技术：

2.在煤矿开采中，为了保证煤矿内工人的作业安全，需要对地下煤矿矿井进行通风，将通风装置安放在矿井，将外界空气输入，同时将内部空气排出，进行换气通风，但煤矿内部的空气排出时通常携带大量粉尘，会污染外界空气环境。
3.现有技术专利cn218716932u公开一种煤矿作业通风装置，通过筛网的设置，可以有效的对外界空气内的杂质与生产巷道内的大量粉尘进行过滤处理，且避免堆积在管体与排风斗的内腔，且通过驱动装置的设置，可以驱动横杆进行左右水平移动，横杆在移动时会带动清洁刷条对筛网底部的表面进行清理，可以有效的将粉尘刮除，避免堆积堵塞在筛网的表面，保证通风效率。
4.但在现有技术中，对筛网上的粉尘刮出后，粉尘会四处飘散掉落，容易掉落回到煤矿内部，降低煤矿内的空气质量，影响工作人员的健康。


技术实现要素：

5.本实用新型的目的在于提供一种煤矿作业通风装置，解决了现有技术中对筛网上的粉尘刮出后，粉尘会四处飘散掉落，容易掉落回到煤矿内部，降低煤矿内的空气质量，影响工作人员的健康的问题。
6.为实现上述目的，本实用新型提供了一种煤矿作业通风装置，包括座体、两个安装块和通风组件，两个所述安装块均与所述座体固定连接，并依次分布在所述座体上；
7.所述通风组件包括进风通道、进风扇、出风通道、两个固定板、转轴、多个过滤板和出风扇，所述进风通道和所述出风通道均与所述座体固定连接，并对称分布在所述座体的两端，所述进风扇设置于所述进风通道的内部，所述出风扇设置于所述出风通道的内部，两个所述固定板均与所述出风通道的一侧螺栓连接，所述转轴的两端分别与对应的所述固定板转动连接，多个所述过滤板均与所述转轴固定连接，并依次环绕分布在所述转轴的外表壁，所述出风通道具有开槽，每个所述过滤板均与所述开槽相互适配。
8.其中，所述通风组件还包括转把、收集斗、密封垫和两个遮挡单元，所述进风通道具有多个槽体，所述转把的一端贯穿对应的所述固定板，并与所述转轴的一端固定连接，所述收集斗与所述出风通道固定连接，并位于所述出风通道的下方，所述密封垫与所述出风通道固定连接，并位于所述出风通道的内侧壁，所述密封垫与任一所述过滤板相互适配，两个所述遮挡单元均设置于所述开槽的内部，并对称分布在对应的所述过滤板的两侧。
9.其中，所述遮挡单元包括第一电推杆和遮挡转板，所述遮挡转板与所述出风通道转动连接，并与所述开槽相互适配，所述遮挡转板位于对应的所述过滤板的一侧，所述第一电推杆与所述出风通道转动连接，并位于所述出风通道的内侧壁，所述第一电推杆的输出端与所述遮挡转板转动连接。
10.其中，所述煤矿作业通风装置还包括限位组件，所述限位组件设置于所述出风通道上。
11.其中，所述限位组件包括支架、第二电推杆和限位块，所述支架的两端均与所述出风通道固定连接，并均位于所述出风通道远离所述固定板的一侧，所述第二电推杆与所述支架固定连接，所述支架套设在所述第二电推杆的外表壁，所述第二电推杆的输出端与所述限位块固定连接，每个所述过滤板均具有限位槽，所述限位块远离所述第二电推杆的一端依次贯穿所述出风通道和所述密封垫，并与所述限位槽相互适配。
12.本实用新型的一种煤矿作业通风装置，通过所述安装块将所述底座安装在煤矿内，打开所述进风扇，通过所述进风通道将外界空气输入，同时打开所述出风扇，将煤矿内空气通过所述出风通道排出，空气排出时经过所述过滤板后，空气中的杂质和粉尘被吸附过滤，所述过滤板吸附满后，转动所述转轴，带动所述过滤板转动，从而快速更换所述过滤板进行吸附，通过上述结构设置，避免粉尘掉回煤矿和四处飘散，同时通过多个所述过滤板可自由切换，可长时间对空气过滤，更加便于使用。
附图说明
13.为了更清楚地说明本技术实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。
14.图1是本实用新型的第一实施例的整体的结构示意图。

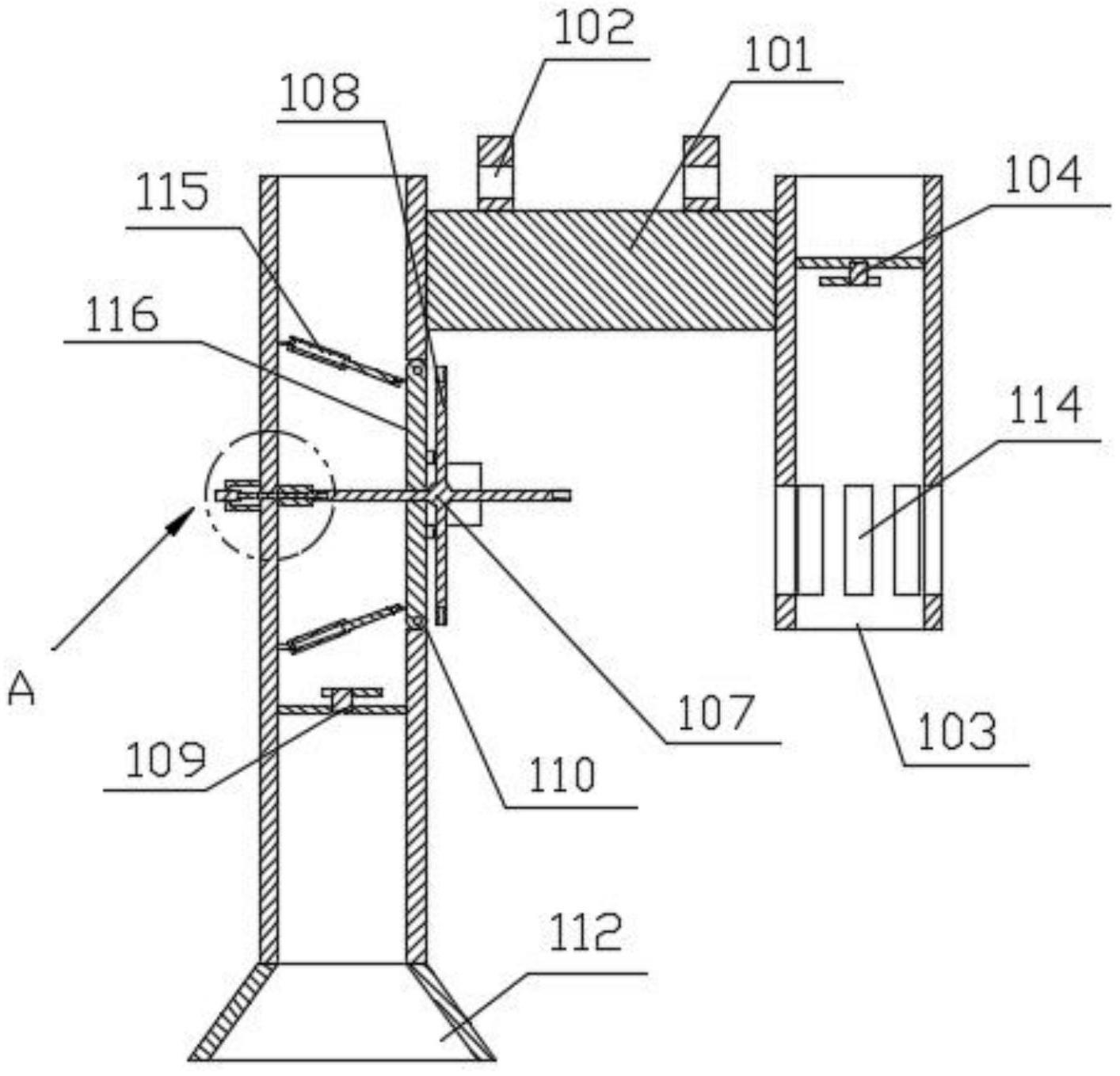

15.图2是本实用新型的第一实施例的整体的剖视图。
16.图3是本实用新型的第二实施例的整体的剖视图。
17.图4是本实用新型的图3的a处局部结构放大图。
18.101-座体、102-安装块、103-进风通道、104-进风扇、105-出风通道、106-固定板、107-转轴、108-过滤板、109-出风扇、110-开槽、111-转把、112-收集斗、113-密封垫、114-槽体、115-第一电推杆、116-遮挡转板、201-支架、202-第二电推杆、203-限位块、204-限位槽。
具体实施方式
19.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。
20.第一实施例：
21.请参阅图1和图2，其中图1是本实用新型的第一实施例的整体的结构示意图，图2是本实用新型的第一实施例的整体的剖视图。
22.本实用新型提供一种煤矿作业通风装置，包括座体101、两个安装块102和通风组件，所述通风组件包括进风通道103、进风扇104、出风通道105、两个固定板106、转轴107、多个过滤板108、出风扇109、转把111、收集斗112、密封垫113和两个遮挡单元，所述出风通道105具有开槽110，所述进风通道103具有多个槽体114，所述遮挡单元包括第一电推杆115和遮挡转板116。通过前述方案解决了前述问题，可以理解的是，前述方案可以用在煤矿的通风过滤场景，还可以用于养殖场的通风过滤问题的解决上。
23.针对本具体实施方式，两个所述安装块102均与所述座体101固定连接，并依次分
布在所述座体101上。通过所述安装块102与煤矿固定，从而将所述座体101和所述通风组件进行安装，所述座体101对所述通风组件进行支撑。
24.其中，所述进风通道103和所述出风通道105均与所述座体101固定连接，并对称分布在所述座体101的两端，所述进风扇104设置于所述进风通道103的内部，所述出风扇109设置于所述出风通道105的内部，两个所述固定板106均与所述出风通道105的一侧螺栓连接，所述转轴107的两端分别与对应的所述固定板106转动连接，多个所述过滤板108均与所述转轴107固定连接，并依次环绕分布在所述转轴107的外表壁，所述出风通道105具有开槽110，每个所述过滤板108均与所述开槽110相互适配。通过所述安装块102将所述底座安装在煤矿内，打开所述进风扇104，通过所述进风通道103将外界空气输入，同时打开所述出风扇109，将煤矿内空气通过所述出风通道105排出，空气排出时经过所述过滤板108后，空气中的杂质和粉尘被吸附过滤，所述过滤板108吸附满后，转动所述转轴107，带动所述过滤板108转动，从而快速更换所述过滤板108进行吸附，由此避免粉尘掉回煤矿，同时通过多个所述过滤板108可进行长时间的通风过滤，更加便于使用。
25.其次，所述进风通道103具有多个槽体114，所述转把111的一端贯穿对应的所述固定板106，并与所述转轴107的一端固定连接，所述收集斗112与所述出风通道105固定连接，并位于所述出风通道105的下方，所述密封垫113与所述出风通道105固定连接，并位于所述出风通道105的内侧壁，所述密封垫113与任一所述过滤板108相互适配，两个所述遮挡单元均设置于所述开槽110的内部，并对称分布在对应的所述过滤板108的两侧。所述转把111带动所述转轴107转动，所述收集斗112用于增大吸入空气的范围，更加便于吸收粉尘，所述过滤板108位于所述出风通道105内部时，所述密封垫113与所述过滤板108抵持，对所述过滤板108和所述出风通道105之间的缝隙进行密封，避免空气泄露，导致过滤效果不佳，所述遮挡单元对所述开槽110的多余空间进行闭合，通过所述槽体可以增大进气的范围，使输入的外界空气更快扩散。
26.同时，所述遮挡转板116与所述出风通道105转动连接，并与所述开槽110相互适配，所述遮挡转板116位于对应的所述过滤板108的一侧，所述第一电推杆115与所述出风通道105转动连接，并位于所述出风通道105的内侧壁，所述第一电推杆115的输出端与所述遮挡转板116转动连接。所述第一电推杆115收缩，带动所述遮挡转板116转动，打开所述开槽110，进而便于所述过滤板108转动更换。
27.在使用本实用新型进行煤矿作业通风时，通过所述安装块102将所述底座安装在煤矿内，打开所述进风扇104，通过所述进风通道103将外界空气输入，同时打开所述出风扇109，将煤矿内空气通过所述出风通道105排出，空气排出时经过所述过滤板108后，空气中的杂质和粉尘被吸附过滤，所述过滤板108吸附满后，先使所述第一电推杆115收缩，带动所述遮挡转板116转动，打开所述开槽110，然后通过所述转把111转动所述转轴107，带动所述过滤板108转动，从而快速更换所述过滤板108进行吸附，通过上述结构设置，避免粉尘掉回煤矿，同时通过多个所述过滤板108可进行长时间的通风过滤，更加便于使用。
28.第二实施例：
