1.本实用新型属于器皿技术领域，尤其是涉及一种种子培育装置。


背景技术：

2.目前，随着人们生活的日益改善及增加对生活的乐趣，人们一般喜欢自己动手来栽种一些比较简单的果蔬农产品，特别是豆类产品，由于其培育比较简单因此深受普通民众的喜欢；现有的种子在培育时，需要用到种子培育器进行培育，但是，目前的种子培育装置结构都比较复杂，而且其都是进行大批量的工业培育种子，其无法满足家用的培育需求；因此有必要予以改进。


技术实现要素：

3.本实用新型的目的是针对上述现有技术存在的不足，提供一种种子培育装置，它具有能满足家用培育需求的特点。
4.为了实现上述目的，本实用新型所采用的技术方案是：一种种子培育装置，其包括底座、培育瓶及沥水盘，所述底座上具有让培育瓶自由脱出的定位口，所述培育瓶的瓶口斜向插套在定位口内；所述沥水盘设置在培育瓶的瓶口处，且其上开设有让培育瓶内的培养液或水分缓慢沥出的沥水口。
5.所述培育瓶的瓶口与定位口的插套结构为：在瓶口外周面螺接有两端贯通的定位套，所述定位套的上边沿具有凸肩，所述凸肩抵接在定位口的端面上。
6.所述定位套的内部具有台阶，所述沥水盘的边沿抵接在该台阶上。
7.所述底座上设置有接水盘，所述接水盘位于培育瓶瓶口的下方以收集从沥水盘沥出的培养液或水分。
8.所述接水盘在底座上可提拿式设置。
9.所述沥水盘的沥水口的开口宽度在1～3mm之间。
10.采用上述结构后，本实用新型和现有技术相比所具有的优点是：本实用新型通过将种子浸泡后放置在培育瓶中，通过沥水盘缓慢的将浮着在种子表面的多于培养液或水分沥出，这种结构简单且满足家用培育需求。
附图说明

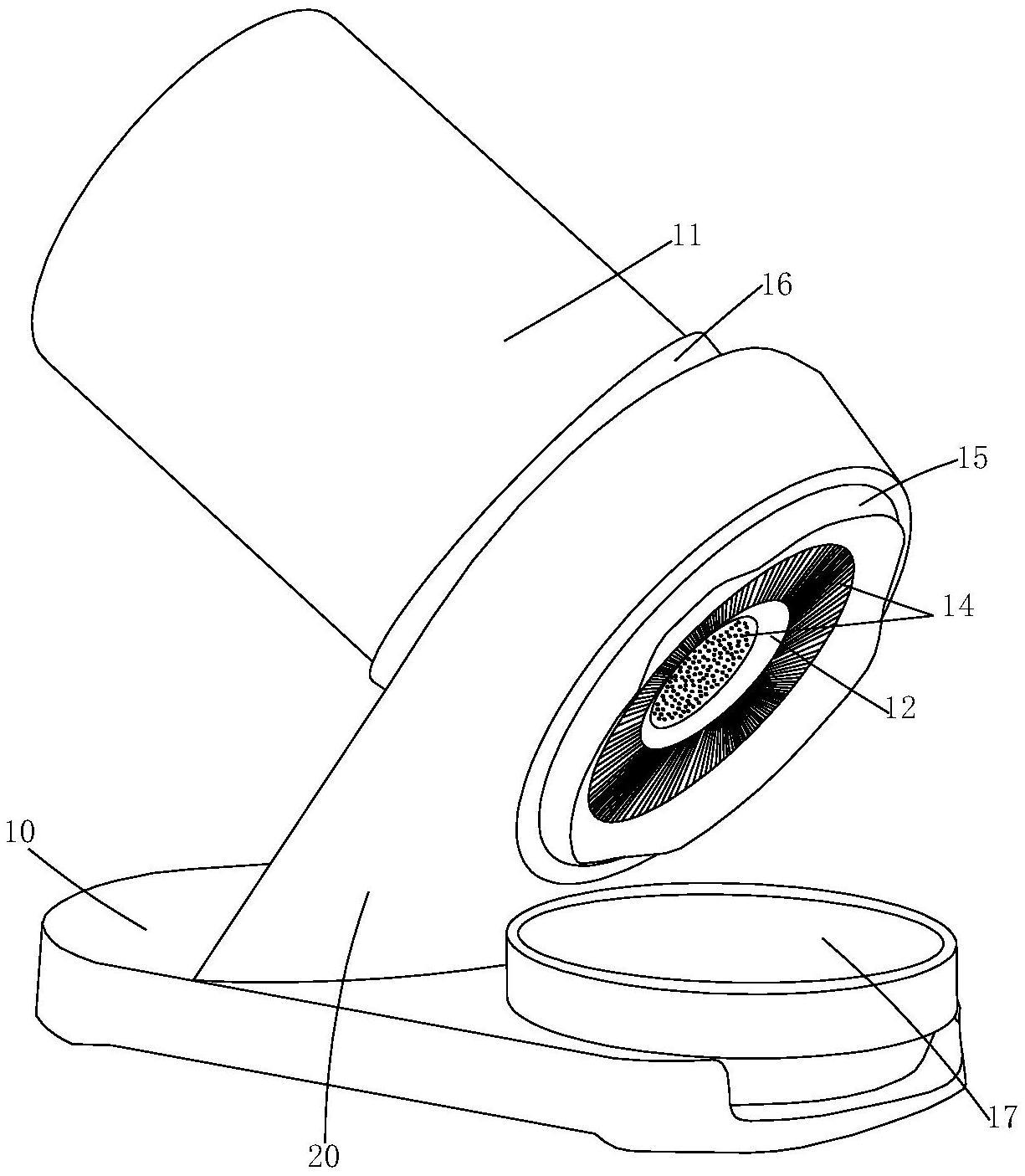

11.图1是本实用新型的结构示意图。
12.图2是本实用新型的底座结构示意图。
13.图3是本实用新型的沥水盘平面结构示意图。
具体实施方式
14.以下所述仅为本实用新型的较佳实施例，并不因此而限定本实用新型的保护范围，下面结合附图和实施例对本实用新型进一步说明。
15.实施例，见图1至图3所示：一种种子培育装置，其包括底座10、培育瓶11及沥水盘12，在底座10上具有让定位支架20，在定位支架20上具有让培育瓶11自由脱出的定位口13，培育瓶11的瓶口斜向插套在定位口13内；这种斜向设置能够让培育瓶11内的种子集中在瓶口处，利于沥出瓶内的水分。具体来说，培育瓶11的瓶口与定位口13的插套结构为：在瓶口外周面螺接有两端贯通的定位套15，定位套15的上边沿具有凸肩16，凸肩16抵接在定位口13的端面上；这样，在使用中，通过凸肩16卡接在定位口13的端面可起到定位的作用，而在需要拿出培育瓶11时，只要拿住培育瓶11让定位套15脱出定位口13即可。沥水盘12设置在培育瓶11的瓶口处，且其上开设有让培育瓶11内的培养液或水分缓慢沥出的沥水口14，具体来说，在定位套15的内部具有台阶，沥水盘12的边沿抵接在该台阶上，同时沥水盘12与培育瓶11的瓶口边沿接触；这样，在使用中，培育的种子会贴住沥水盘12的端面，并通过其上的沥水口14来沥出多于的水分。沥水盘12的沥水口14的开口宽度在1～3mm之间，具体来说，其开口宽度为1mm或2mm或3mm，这种开口宽度能够避免内部的水分无法沥出或沥出过多，保证种子的正常生长。在底座10上设置有接水盘17，接水盘17位于培育瓶瓶口的下方以收集从沥水盘12沥出的培养液或水分，具体来说，接水盘17在底座10上可提拿式设置，即在底座10上开设有定位孔，在接水盘17的底部设置有凸台，凸台插套在定位孔内。


技术特征：
1.一种种子培育装置，其特征在于：包括底座(10)、培育瓶(11)及沥水盘(12)，所述底座(10)上具有让培育瓶(11)自由脱出的定位口(13)，所述培育瓶(11)的瓶口斜向插套在定位口(13)内；所述沥水盘(12)设置在培育瓶(11)的瓶口处，且其上开设有让培育瓶(11)内的培养液或水分缓慢沥出的沥水口(14)。2.根据权利要求1所述的种子培育装置，其特征在于：所述培育瓶(11)的瓶口与定位口(13)的插套结构为：在瓶口外周面螺接有两端贯通的定位套(15)，所述定位套(15)的上边沿具有凸肩(16)，所述凸肩(16)抵接在定位口的端面上。3.根据权利要求2所述的种子培育装置，其特征在于：所述定位套(15)的内部具有台阶，所述沥水盘(12)的边沿抵接在该台阶上。4.根据权利要求1或2或3所述的种子培育装置，其特征在于：所述底座(10)上设置有接水盘(17)，所述接水盘(17)位于培育瓶瓶口的下方以收集从沥水盘(12)沥出的培养液或水分。5.根据权利要求4所述的种子培育装置，其特征在于：所述接水盘(17)在底座(10)上可提拿式设置。6.根据权利要求5所述的种子培育装置，其特征在于：所述沥水盘(12)的沥水口(14)的开口宽度在1～3mm之间。

技术总结
本实用新型公开了一种种子培育装置，其包括底座、培育瓶及沥水盘，所述底座上具有让培育瓶自由脱出的定位口，所述培育瓶的瓶口斜向插套在定位口内；所述沥水盘设置在培育瓶的瓶口处，且其上开设有让培育瓶内的培养液或水分缓慢沥出的沥水口。优点是：本实用新型能满足家用培育需求。家用培育需求。家用培育需求。


技术研发人员：胡奕
受保护的技术使用者：浙江奕佳禾家居用品有限公司
技术研发日：2023.07.03
技术公布日：2023/10/27
