一种释迦果嫁接装置的制作方法-j9九游会真人

1.本实用新型涉及嫁接技术领域，具体为一种释迦果嫁接装置。


背景技术：

2.释迦果产于夏秋两季，主要以秋收为主，释迦果的花期在春末，从5月到6月左右，此时开花授粉，进入夏秋6月到11月进入果期，采摘集装，准备出售，嫁接，是植物的人工繁殖方法之一，嫁接的方式分为枝接和芽接，嫁接时应当使接穗与砧木的形成层紧密结合，以确保接穗成活，接上去的枝或芽，叫做接穗；被接的植物体，叫做砧木或台木，嫁接完需要立即用塑料薄膜将接穗与砧木包扎在一起。
3.但现有的释迦果嫁接种植中包扎用的塑料薄膜是直接暴露在空气中，嫁接过程也比较简单，嫁接好之后通常采用塑料薄膜固定，这种固定方式简单易行，目前被广泛利用，但是包扎用的塑料薄膜是直接暴露在空气中，容易受到外部因素影响，如风吹日晒，雨水淋湿等，薄膜容易松散破裂，包扎不牢，从而影响嫁接的成功率，而且塑料薄膜为一次性用品，无法回收在此利用，造成大量的浪费，使用不够环保，针对上述问题，发明人提出一种释迦果嫁接装置用于解决上述问题。


技术实现要素：

4.为了解决但是包扎用的塑料薄膜是直接暴露在空气中，容易受到外部因素影响，如风吹日晒，雨水淋湿等，薄膜容易松散破裂，包扎不牢，从而影响嫁接的成功率，而且塑料薄膜为一次性用品，无法回收在此利用，造成大量的浪费，使用不够环保的问题；本实用新型的目的在于提供一种释迦果嫁接装置。
5.为解决上述技术问题，本实用新型采用如下技术方案：一种释迦果嫁接装置，包括矩形支撑杆，矩形支撑杆的一侧转动设有转块，转块的外侧表面套设有插板，矩形支撑杆的截面形状为“l”形，插板的外侧表面活动套设有套板，套板的一端连接有辅助支撑组件，插板与套板的侧面均开设有螺纹孔，螺纹孔内螺纹插设有螺纹插杆，螺纹孔设有六个，且螺纹孔阵列分布在套板的侧面，矩形支撑杆远离转块的一端固定设有固定组件；
6.固定组件包括圆环，圆环固定连接在矩形支撑杆远离转块的一端，圆环的上表面转动设有圆形转环，圆形转环的上表面固定设有弧形支撑块，弧形支撑块的上端固定设有固定环，圆环的上表面转动设有第一转杆，第一转杆设有三个，且第一转杆环形阵列分布在圆环的上表面，第一转杆的上端固定连接有转板，固定环上转动插设有第二转杆，第二转杆的下端固定设有套筒，转板贯穿套筒，转板远离第一转杆的一端固定设有圆形夹块，圆形转环的外侧表面固定设有固定板，固定板的上表面转动设有矩形转块，圆环的上表面转动设有方形转块，方形转块上螺纹插设有螺杆，螺杆螺纹贯穿矩形转块。
7.优选地，辅助支撑组件包括第一半圆块与第二半圆块，第一半圆块固定连接套板的一端，第一半圆块与第二半圆块的侧面固定设有固定块，固定块上开设有通孔，通孔内活动插设有螺栓，螺栓的外侧表面螺纹套设有螺母，第一半圆块与第二半圆块的内表面均设
有弹簧，弹簧设有六个，且弹簧环形阵列分布在第一半圆块与第二半圆块的内表面，弹簧的另一端固定设有弧形夹板。
8.与现有技术相比，本实用新型的有益效果在于：
9.1、本实用新型可使圆环穿过插接好的植株，使弧形夹板的位置与嫁接的位置相平其，调节到合适的位置后通过转动螺杆最终可使其中一个圆形夹块外侧连接的海绵套与嫁接处相接触，从而使接穗截面和嫁接植株截面接触更加全面，便于愈合，从而提高嫁接的成功率，在嫁接稳定后，可反转螺杆，即可解除接触，在使第一半圆块与第二半圆块相脱离，可对本装置进行回收利用，避免浪费的现象，使用更加环保；
10.2、本实用新型可先将第一半圆块内表面连接的弧形夹板与树干相接触，之后在使第二半圆块内表面连接的弧形夹板与树干相接触，第一半圆块与第二半圆块侧面设置的固定块相贴合，通过将螺栓插入到固定块上开设有通孔内，通过螺母配合进行固定，可起到辅助支撑的作用。
附图说明
11.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

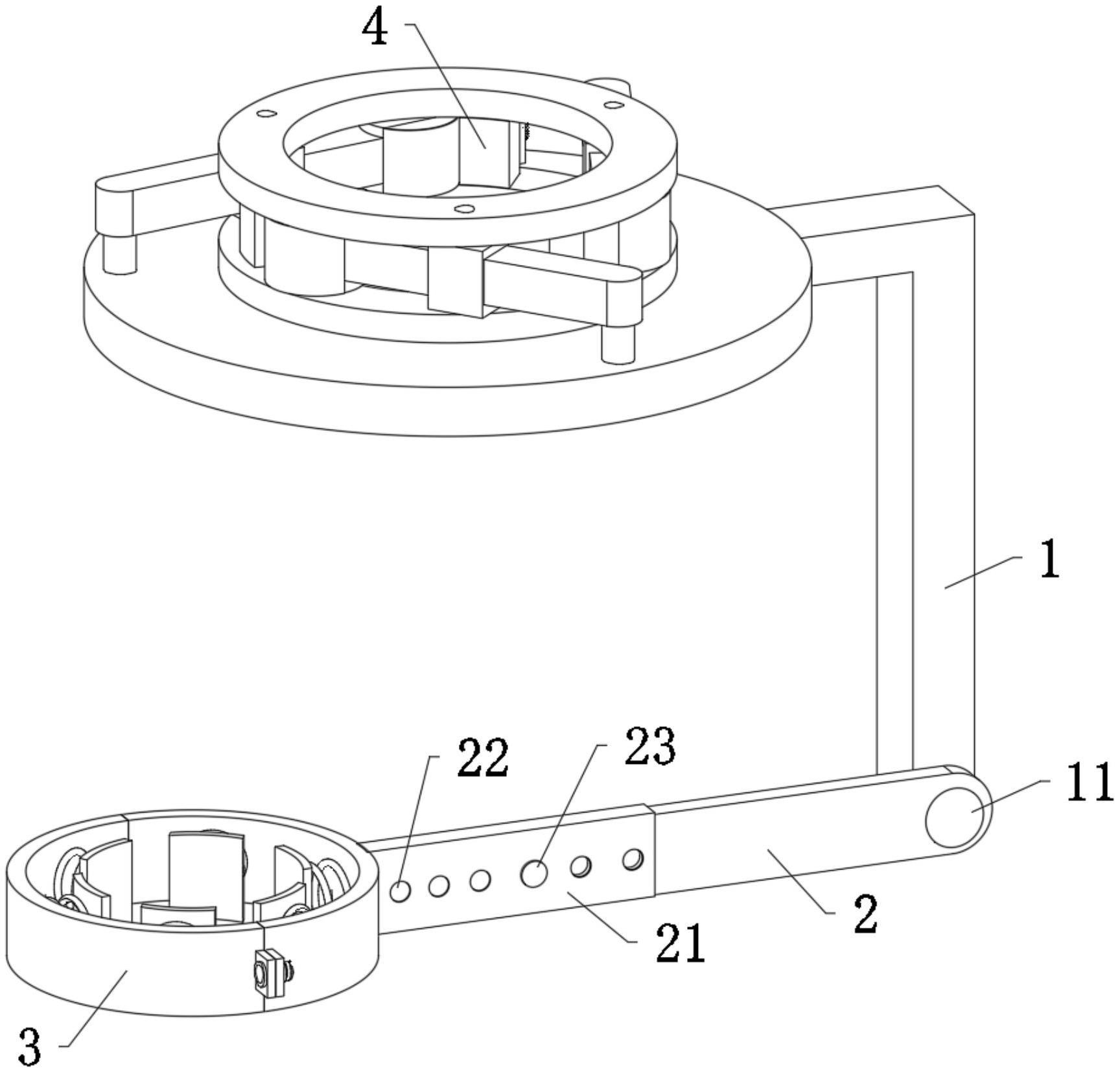

12.图1为本实用新型结构示意图。
13.图2为本实用新型固定组件结构示意图。
14.图3为本实用新型辅助支撑组件结构示意图。
15.图中：1、矩形支撑杆；11、转块；2、插板；21、套板；22、螺纹孔；23、螺纹插杆；3、辅助支撑组件；31、第一半圆块；32、第二半圆块；33、固定块；34、通孔；35、螺栓；36、螺母；37、弹簧；38、弧形夹板；4、固定组件；41、圆环；42、圆形转环；421、弧形支撑块；43、固定环；44、第一转杆；45、转板；46、套筒；461、第二转杆；47、圆形夹块；471、海绵套；48、固定板；481、矩形转块；49、方形转块；5、螺杆。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.实施例一：如图1-3所示，本实用新型提供了一种释迦果嫁接装置，包括矩形支撑杆1，矩形支撑杆1的一侧转动设有转块11，转块11的外侧表面套设有插板2，插板2的外侧表面活动套设有套板21，套板21的一端连接有辅助支撑组件3，矩形支撑杆1远离转块11的一端固定设有固定组件4；
18.固定组件4包括圆环41，圆环41固定连接在矩形支撑杆1远离转块11的一端，圆环41的上表面转动设有圆形转环42，圆形转环42的上表面固定设有弧形支撑块421，弧形支撑块421的上端固定设有固定环43，圆环41的上表面转动设有第一转杆44，第一转杆44的上端
固定连接有转板45，固定环43上转动插设有第二转杆461，第二转杆461的下端固定设有套筒46，转板45贯穿套筒46，转板45远离第一转杆44的一端固定设有圆形夹块47，圆形转环42的外侧表面固定设有固定板48，固定板48的上表面转动设有矩形转块481，圆环41的上表面转动设有方形转块49，方形转块49上螺纹插设有螺杆5，螺杆5螺纹贯穿矩形转块481，可使圆环41穿过插接好的植株，使弧形夹板38的位置与嫁接的位置相平其，调节到合适的位置后通过转动螺杆5使其带动矩形转块481向前移动，从而通过固定板48可使圆形转环42发生转动，从而通过第一转杆44配合第二转杆461与套筒46可使转板45发生转动，最终可使其中一个圆形夹块47外侧连接的海绵套471与嫁接处相接触，从而使接穗截面和嫁接植株截面接触更加全面，便于愈合，从而提高嫁接的成功率，在嫁接稳定后，可反转螺杆5，即可解除接触，在使第一半圆块31与第二半圆块32相脱离，可对本装置进行回收利用，避免浪费的现象，使用更加环。
19.辅助支撑组件3包括第一半圆块31与第二半圆块32，第一半圆块31固定连接套板21的一端，第一半圆块31与第二半圆块32的侧面固定设有固定块33，固定块33上开设有通孔34，通孔34内活动插设有螺栓35，螺栓35的外侧表面螺纹套设有螺母36，第一半圆块31与第二半圆块32的内表面均设有弹簧37，弹簧37的另一端固定设有弧形夹板38，可先将第一半圆块31内表面连接的弧形夹板38与树干相接触，之后在使第二半圆块32内表面连接的弧形夹板38与树干相接触，第一半圆块31与第二半圆块32侧面设置的固定块33相贴合，通过将螺栓35插入到固定块33上开设有通孔34内，通过螺母36配合进行固定，可起到辅助支撑的作用；
20.插板2与套板21的侧面均开设有螺纹孔22，螺纹孔22内螺纹插设有螺纹插杆23，螺纹孔22设有六个，且螺纹孔22阵列分布在套板21的侧面。
21.通过采用上述技术方案，可通过转动螺纹插杆23使其端部从螺纹孔22内脱离，解除对插板2的固定，可根据树干与植株之间的距离进行调节，调节完成后在将螺纹插杆23插入到对应的螺纹孔22内进行固定，。
22.第一转杆44设有三个，且第一转杆44环形阵列分布在圆环41的上表面，转板45也设有三个。
23.通过采用上述技术方案，可连接三个转板45。
24.矩形支撑杆1的截面形状为“l”形。
25.通过采用上述技术方案，便于进行连接。
26.弹簧37设有六个，且弹簧37环形阵列分布在第一半圆块31与第二半圆块32的内表面。
27.通过采用上述技术方案，使其连接的更加稳定。
28.工作原理：本实用新型在使用时，可先将第一半圆块31内表面连接的弧形夹板38与树干相接触，之后在使第二半圆块32内表面连接的弧形夹板38与树干相接触，第一半圆块31与第二半圆块32侧面设置的固定块33相贴合，通过将螺栓35插入到固定块33上开设有通孔34内，通过螺母36配合进行固定，可起到辅助支撑的作用，可通过转动螺纹插杆23使其端部从螺纹孔22内脱离，解除对插板2的固定，可根据树干与植株之间的距离进行调节，调节完成后在将螺纹插杆23插入到对应的螺纹孔22内进行固定，之后可使圆环41穿过插接好的植株，使弧形夹板38的位置与嫁接的位置相平其，调节到合适的位置后通过转动螺杆5使
其带动矩形转块481向前移动，从而通过固定板48可使圆形转环42发生转动，从而通过第一转杆44配合第二转杆461与套筒46可使转板45发生转动，最终可使其中一个圆形夹块47外侧连接的海绵套471与嫁接处相接触，从而使接穗截面和嫁接植株截面接触更加全面，便于愈合，从而提高嫁接的成功率，在嫁接稳定后，可反转螺杆5，即可解除接触，在使第一半圆块31与第二半圆块32相脱离，可对本装置进行回收利用，避免浪费的现象，使用更加环保。
29.显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
