1.本实用新型涉及苗木种植领域，具体涉及一种苗木育种用的平整装置。


背景技术：

2.苗床的平整是育苗前的一道工序，苗床的平整度对于后续的覆膜和下种起到基础性作用，也会影响后续苗木的生长方向，因此这道工序必不可少。
3.然而，目前常见的苗床平整装置多为滚压型，平整苗床类型单一，通过滚轮滚平，仅能刮平单个平面；苗床类型多样，有上凸的梯形，矩形或是下凹的梯形，无边缘面刮平装置，无法全面性刮平；所平整的苗床有宽有窄，无法据苗床宽窄或地形宽窄进行适宜性调整；苗床平整前，还有刮草、碎土、起垄等工序，无多功能复合的装置，无法根据需要灵活选择，更无法一步到位。
4.申请号为202021682045.9，申请日为2021.04.13，专利名称为一种烟草湿润育苗苗床平整装置，能够作为本技术的现有技术对本技术进行评判，该专利的说明书中的【0002】段落明确记载了“现有技术对苗床特别是烟田苗床的修整主要是人工借助农用铲将苗床推平,这样操作时需要一块一块的修整,不但费时费力,效率也较低，因此需要一种烟草湿润育苗苗床平整装置对上述问题做出改改善。”5.该专利是通过设置的平整调节机构能够对承载框架的高度进行调节固定，能够使第一平整犁、第二平整犁、平整齿辊对苗床修整铺平，以利于后续农事操作，以保证烟苗吸收水分与肥料均匀，生长整齐度高，通过设置的刮板能够对平整齿辊粘连的土质进行去除，提高苗床平整质量，并通过设置的该平整装置采用第一平整犁、第二平整犁、平整齿辊采用机械式方式对苗床进行修整铺。
6.但该专利仅能调整第一平整犁、第二平整犁、平整齿辊的高度，并未对不同宽度的苗床进行适配，在不同宽度的应用场景中，该平整装置同样需要更换不同长度的平整齿辊，若平整齿辊不能进行较为简单的更换，可能还需更换整个平整装置。
7.综上所述，目前苗木育种用的苗床平整装置一个型号仅能整平一个固定宽度的苗床，无法根据实际地形进行调宽或调窄，仅能通过更换整平件或者这个装置来适应不同地形和苗床宽度。


技术实现要素：

8.为了解决上述问题，本实用新型设有伸缩型刮刀，可根据苗床宽度调节长度，水平刮刀两端设有旋转刮刀，可根据所需苗床类型灵活调整，刮平面型、正梯形、倒梯形等不同形状的苗床；设有伸缩轴，工作装置安装在轴上，轴可根据所需平整的苗床大小或地形大小调整，进而整理出不同宽度的苗床；组合有刮草装置、碎土装置，起垄装置，功能齐全，可一次成形；各装置轴承座为可调型，用时放下安装，不用时抬起闲置，可根据需要进行选择与使用。
9.为了解决上述技术问题并达到上述技术效果，本实用新型通过以下技术内容实现
的：
10.一种苗木育种用的刮平装置，包括：轴、支架，所述轴右端设有常规阶梯轴，左端设有加长阶梯轴，端头阶梯轴外围设有矩形滑动螺纹；所述轴套安装环为半圆环，左侧内圆环半径与轴半径一致，右侧内圆环半径与固定外轴套一致，半圆环底部外围设有矩形方块，方块上设有螺纹孔；所述固定外轴套为环形柱体，内环与外环间设有未贯通环形通孔；所述移动内轴套为环形柱体，其大小与固定外轴套未贯通通孔大小一致；所述移动外轴套为圆柱体，内部设有未贯通柱形孔；所述移动轮子内部装有移动轴承；所述移动轴肩内部设有滑动矩形螺纹，外围上部设有固定器；所述碎土电机上装有碎土主动齿轮；所述垄土电机上装有垄土主动齿轮；所述支架上设有把手，把手下面装有刹车；所述连杆为两端头设有通孔的扁形杆，每四根通过铰链连接成菱形，两菱形左右点通过铰链连接，上下端连接处装有连杆滚轮，组成伸缩机构；所述端头刮刀一侧设有通孔；所述连杆支架内侧设有连杆滑槽，连杆滚轮安装在滑槽内，外侧两端分别设有连杆左固定器、连杆右固定器；所述外刮刀内部空心，与内刮刀等长，内外刮刀相互配合；所述轴承座有6个，轴承座上设有轴安装孔，轴安装孔为环形孔，右侧开有弧形轴放置口；所述轴承盖左侧通过铰链与轴承座连接，右侧设有螺纹孔；
11.所述轴中部通过轴套安装环连接固定外轴套，固定外轴套右侧与移动内轴套左端连接，移动内轴套右端与移动轴肩左端连接，移动轴肩右端与移动轮子左端连接，移动轮子外侧连有移动外轴套，组成移动轴装置；
12.所述移动轴装置有3个，分别装有刮草刀，组成刮草装置，装有碎土刀组成碎土装置，装有垄土刀，组成起垄装置；所述伸缩机构左端通过铰链与外刮刀连接，外刮刀右侧安装在内刮刀左侧，内刮刀右侧通过铰链与伸缩机构右侧连接，内刮刀、外刮刀其余与伸缩机构接触部分均装有连杆滚轮，上端的连杆滚轮安装在滑槽内，组成刮平装置；
13.所述刮草装置、碎土装置、垄土装置、刮平装置，依次通过轴承座等距安装在支架上；刮草装置与碎土装置通过链条连接，碎土装置通过碎土主动齿轮与碎土电机连接；垄土装置通过垄土主动齿轮与垄土电机连接；碎土电机、垄土电机分别安装在支架上。
14.本实用新型的有益效果是：该装置设有伸缩型刮刀，可根据苗床宽度调节长度，水平刮刀两端设有旋转刮刀，可根据所需苗床类型灵活调整，刮平正梯形、倒梯形等不同形状的苗床；设有伸缩轴，工作装置安装在轴上，轴可根据所需平整的苗床大小或地形大小调整，进而整理出不同宽度的苗床，合理利用土地资源；组合有刮草装置、碎土装置，起垄装置，功能齐全，一次成型；各装置轴承座为可调型，用时放下安装，不用时抬起，可根据需要进行选择与使用，既可单独使用，也可同时使用。
附图说明
15.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

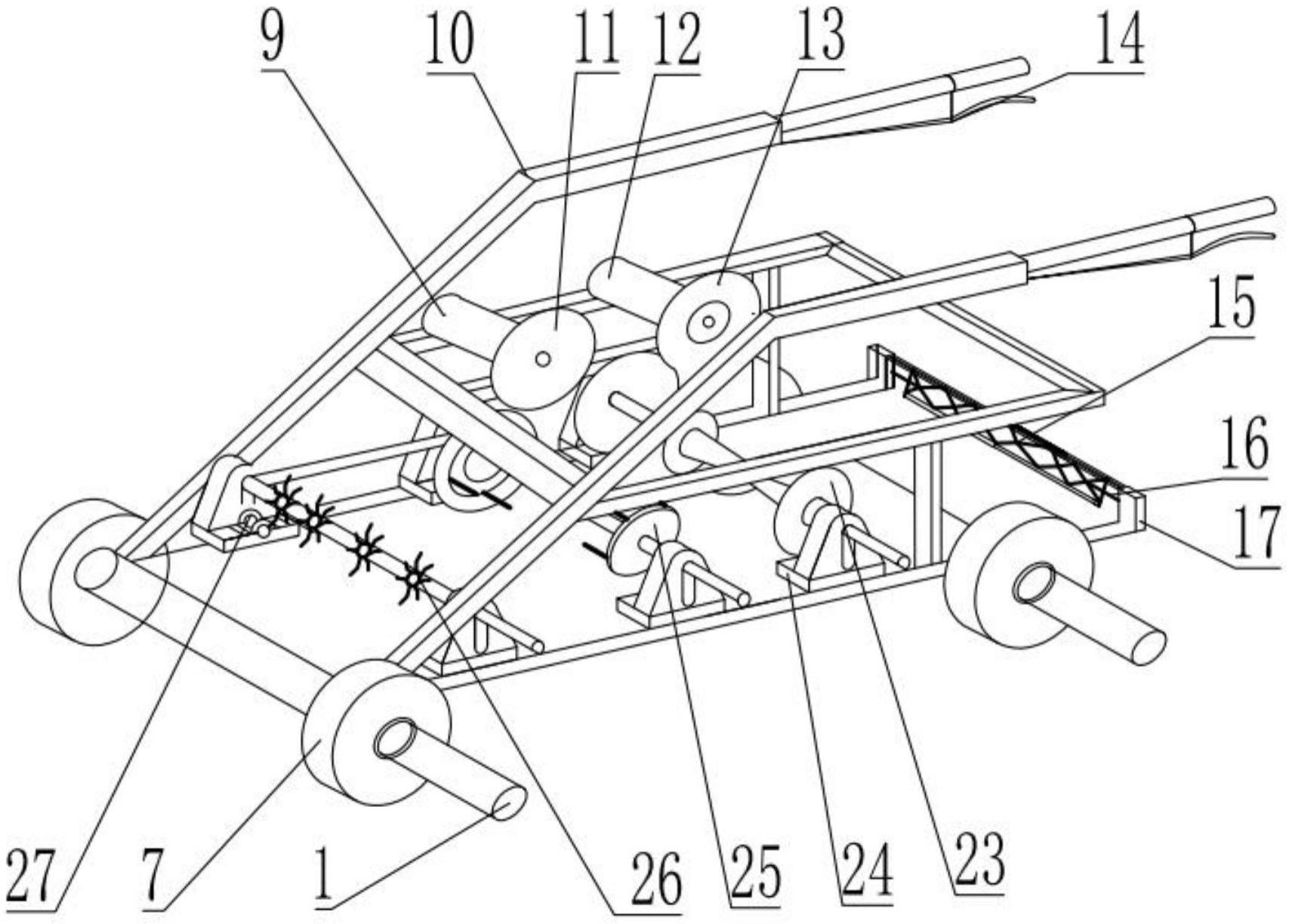

16.图1为本实用新型的一种苗木育种用的平整装置的整体结构示意图；
17.图2为本实用新型的一种苗木育种用的平整装置的轴承装置结构示意图；
18.图3为本实用新型的一种苗木育种用的平整装置的闲置时结构示意；
19.图4为本实用新型的一种苗木育种用的平整装置的使用时结构示意图；
20.图5为本实用新型的一种苗木育种用的平整装置的刮平装置示意图；
21.图6为本实用新型的一种苗木育种用的平整装置上凸形刮平示意图；
22.图7为本实用新型的一种苗木育种用的平整装置的下凹形刮平示意图；
23.附图中，各标号所代表的部件列表如下：
24.1-轴、2-轴套安装环、3-固定外轴套、4-移动内轴套、5-移动轴肩、6-移动外轴套、7-移动轮子、8-固定器、9-碎土电机、10-支架、11-碎土主动齿轮、12-垄土电机、13-垄土主动齿轮、14-刹车、15-连杆、16-端头刮刀、17-连杆支架、18-连杆滚轮、19-连杆左固定器、20-连杆右固定器、21-内刮刀、22-外刮刀、23-垄土刀、24-轴承座、25-碎土刀、26-刮草刀、27-轴承盖。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
26.参阅图1-7所示，一种苗木育种用的平整装置，包括：轴1、支架10，所述轴1右端设有常规阶梯轴，左端设有加长阶梯轴，端头阶梯轴外围设有矩形滑动螺纹；所述轴套安装环2为半圆环，左侧内圆环半径与轴1半径一致，右侧内圆环半径与固定外轴套3一致，半圆环底部外围设有矩形方块，方块上设有螺纹孔；所述固定外轴套3为环形柱体，内环与外环间设有未贯通环形通孔；所述移动内轴套4为环形柱体，其大小与固定外轴套3未贯通通孔大小一致；所述移动外轴套6为圆柱体，内部设有未贯通柱形孔；所述移动轮子7内部装有移动轴承；所述移动轴肩5内部设有滑动矩形螺纹，外围上部设有固定器8；所述碎土电机9上装有碎土主动齿轮11；所述垄土电机12上装有垄土主动齿轮13；所述支架10上设有把手，把手下面装有刹车14；所述连杆15为两端头设有通孔的扁形杆，每四根通过铰链连接成菱形，两菱形左右点通过铰链连接，上下端连接处装有连杆滚轮18，组成伸缩机构；所述端头刮刀16一侧设有通孔；所述连杆支架17内侧设有连杆滑槽，连杆滚轮18安装在滑槽内，外侧两端分别设有连杆左固定器19、连杆右固定器20；所述外刮刀22内部空心，与内刮刀21等长，内外刮刀相互配合；所述轴承座24有6个，轴承座24上设有轴安装孔，轴安装孔为环形孔，右侧开有弧形轴放置口；所述轴承盖27左侧通过铰链与轴承座24连接，右侧设有螺纹孔；
27.所述轴1中部通过轴套安装环2连接固定外轴套3，固定外轴套3右侧与移动内轴套4左端连接，移动内轴套4右端与移动轴肩5左端连接，移动轴肩5右端与移动轮子7左端连接，移动轮子7外侧连有移动外轴套6，组成移动轴装置；
28.所述移动轴装置有3个，分别装有刮草刀26，组成刮草装置，装有碎土刀25组成碎土装置，装有垄土刀23，组成起垄装置；所述伸缩机构左端通过铰链与外刮刀22连接，外刮刀22右侧安装在内刮刀21左侧，内刮刀21右侧通过铰链与伸缩机构右侧连接，内刮刀21、外刮刀22其余与伸缩机构接触部分均装有连杆滚轮18，上端的连杆滚轮18安装在滑槽内，组成刮平装置；
29.所述刮草装置、碎土装置、垄土装置、刮平装置，依次通过轴承座24等距安装在支架10上；刮草装置与碎土装置通过链条连接，碎土装置通过碎土主动齿轮11与碎土电机9连接；垄土装置通过垄土主动齿轮13与垄土电机12连接；碎土电机9、垄土电机12分别安装在支架10上。
30.工作原理
31.使用时根据所需要成型的苗床宽度、或者地的宽度，调节好轴承装置长度，并固定轴1的长度。选择好所需装置，下装至轴承座24底部。根据苗床的类型调节好刮刀的形状，打开开关即可工作。
32.轴1上设有矩形滑动螺纹，轴承与移动轮子7可以滑动，滑到相应位置，通过固定器8来固定。轴承座24上设有工作时和闲置时轴承装置的放置位置，需要工作时，下装至轴承座24底部，轴承装置与电机连接，进行工作；不需要此功能时，把轴承装置抬开，并放置于闲置位置即可。可随时根据需要进行切换。
33.刮刀上的伸缩机构同样可以根据需要进行缩短或伸长，如果需要刮平上凸形苗床，则把左右端头刮刀16下旋，旋至与苗床形状吻合即可，如果需要刮平下凹形苗床，则把左右端头刮刀16上旋，与凹形苗床吻合。
34.该装置灵活多变，功能多元，可任意选择与组合，具有较强的实用价值。
35.为了更清楚地说明本实用新型实施例的技术方案，下面将结合具体实施例做以下描述：
36.实施例
37.本实用新型的一个具体应用为：使用时，首先，根据地形的宽窄，所想成形苗床的宽窄，设置轴承装置的长度；其次根据土地状况，选择刮草装置、碎土装置、起垄装置、刮平装置中的一个或多个，并把其轴承装置下装至工作位置；最后，根据所想成形苗床的形状，调整刮刀形状，若为上凸梯形，则把左右端头刮刀16下旋，若想刮为下凹梯形，则把端头刮刀16上旋。
38.工作装置、工作装置长度、刮刀形状均可因地制宜，按需选择。
39.在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
40.以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
