1.本实用新型涉及无线通信领域，特别涉及一种多点接入式智能互联装置。


背景技术：

2.在互联装置领域中，wifi技术是一项重要的通信技术，然而市面上常见的带有wifi模块的互联设备的功耗都较高，从而导致了一定的能源浪费。
3.工业上常用的协议，如zigbee协议或wifi，其全球标准频段都为2.4ghz，这使得应用这些协议的终端互联模块有传播距离较长，但也使得其穿透能力较差，不适合有许多障碍物的家居环境。
4.目前大众使用的单点接入式互联装置中的单点一对一接入方式不能保证数据传输的可靠性，也不能说明源主机与目的主机之间是哪两个设备在进行通信，导致用户无法直接对多个设备同时进行操作，若想提高数据传输的可靠性，用户只能接入线缆，但这也使得操作变得更为复杂。


技术实现要素：

5.本实用新型提供了一种多点接入式智能互联装置，具有可靠性更高的特点。
6.根据本实用新型提供的一种多点接入式智能互联装置，包括主机和至少两个从机；所述主机包括第一微型控制器和第一射频芯片；所述从机包括第二微型控制器和第二射频芯片；所述第一射频芯片和第二射频芯片能够进行射频互联通信，通信频段为433mhz；所述至少两个从机一一对应设置于各个智能家电设备终端；所述第二微型控制器能够与智能家电设备终端通信并获得智能家电设备终端的参数。
7.所述第一微型控制器为芯片型号为stm32f407zgt6的微型控制器。
8.所述第二微型控制器为芯片型号为stm32f103rct6的微型控制器。
9.所述第一射频芯片为芯片型号为cc1101的射频芯片。
10.所述第二射频芯片为芯片型号为cc1101的射频芯片。
11.所述主机还包括显示屏。
12.所述显示屏为触摸控制显示屏。
13.所述显示屏为lcd显示屏。
14.还包括按键操作模块。
15.与现有技术相比，本实用新型数据传输的可靠性更高，操作更为简单，更适合有许多障碍物的家居环境。
附图说明

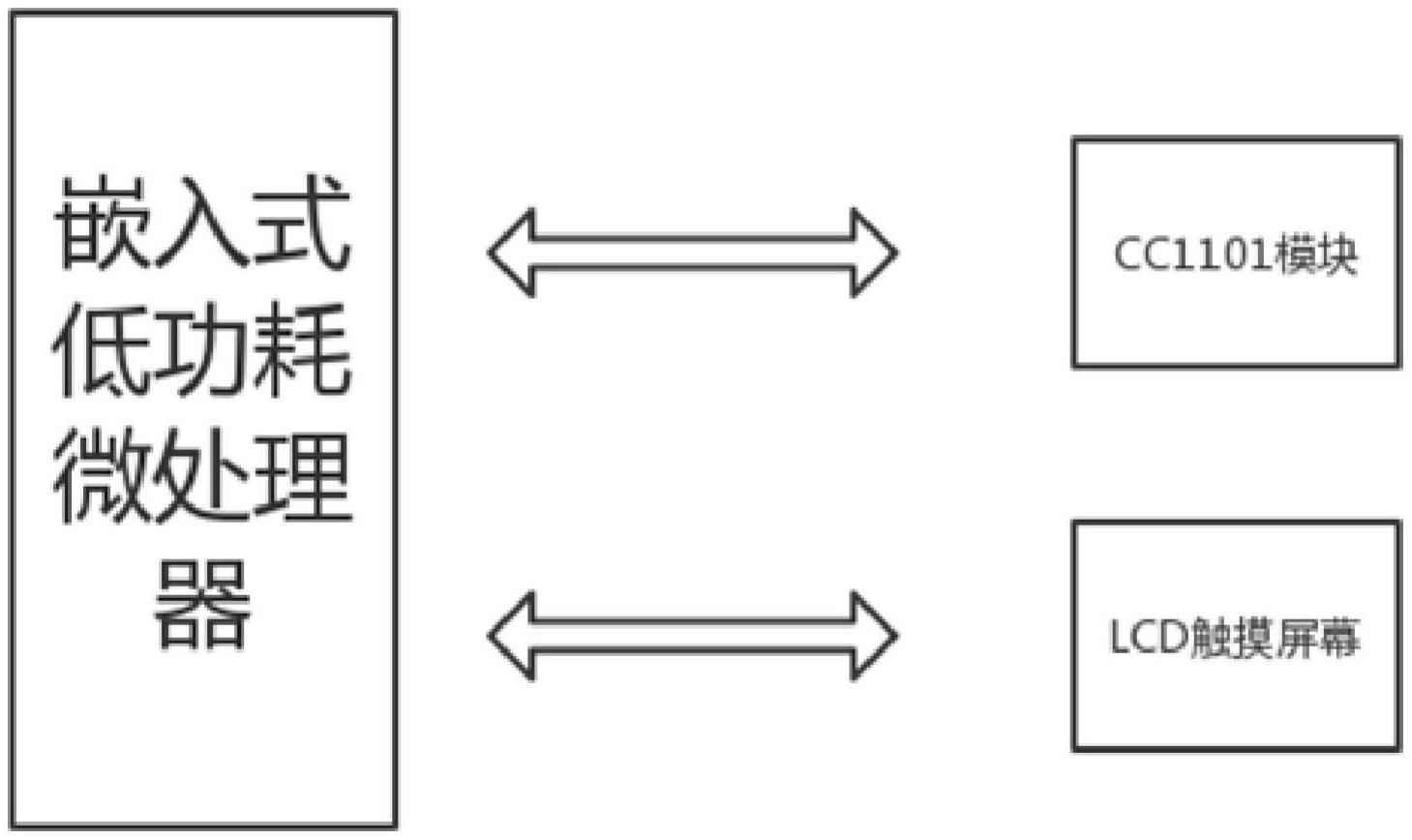

16.图1为本实用新型其中一实施例的主机结构示意图。
具体实施方式
17.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。
18.本说明书(包括摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或者具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。
19.根据本实用新型提供的一种多点接入式智能互联装置，包括主机和至少两个从机；所述主机包括第一微型控制器和第一射频芯片；所述从机包括第二微型控制器和第二射频芯片；所述第一射频芯片和第二射频芯片能够进行射频互联通信，通信频段为433mhz；所述至少两个从机一一对应设置于各个智能家电设备终端；所述第二微型控制器能够与智能家电设备终端通信并获得智能家电设备终端的参数。
20.从机设置于智能家电终端，便于通过第二微型控制器获取智能家居终端的参数及对智能家居终端进行控制。主机和从机之间通过第一射频芯片和第二射频芯片进行射频通信，保证主机和从机之间的正常通信，便于从机将其所控制的家居智能设备的数据发送给主机；
21.本实用新型方案采用主机和至少两个从机的多点接入式互联装置，保证数据传输的可靠性，同时能够便于说明源主机与目的主机之间是哪两个设备在进行通信，便于用户直接对多个设备同时进行操作，提高了数据传输的可靠性，操作变得更为简单。另一方面，采用433mhz的通信频段，该通信频段为民用频段而且具有较强的穿透能力，摆脱了房间里信号差的劣势，使得采用这一通信协议的通信设备更适合有许多障碍物的家居环境。
22.如图1所示，作为本实用新型的一种实施方式，所述第一微型控制器为芯片型号为stm32f407zgt6的微型控制器；所述第二微型控制器为芯片型号为stm32f103rct6的微型控制器；所述第一射频芯片为芯片型号为cc1101的射频芯片；所述第二射频芯片为芯片型号为cc1101的射频芯片。
23.本实用新型采用stm32单片机搭载低功耗的cc1101射频芯片，该芯片是一款高集成度、微功率、低功耗、高速率的无线透明传输芯片。cc1101射频芯片成本较低，所采用的嵌入式微型控制器的价格也较低，使得这个设备性价比高于其他设备；另外，cc1101功率较小，工作时的电流仅为被广泛使用的wifi模块的八分之一，从而大大节约了能源。
24.作为本实用新型的一种实施方式，所述主机还包括显示屏，便于用户查看。
25.作为本实用新型的一种实施方式，所述显示屏为触摸控制显示屏，便于用户操作和查看。
26.作为本实用新型的一种实施方式，所述显示屏为lcd显示屏，如tftlcd显示屏。
27.作为本实用新型的一种实施方式，还包括按键操作模块，便于用户操作。
28.作为本实用新型的一个实施例，以某家庭智能设备进行简易自组网和终端控制，我们准备了3个家居智能设备，包括：温湿度采集器，气体浓度测试仪，智能电视机。并对这3个家居智能设备分别安装从机，3个从机采用不同的地址与主机互联通信。三个家居智能设备与主机距离为3-10米，温湿度采集器安放在卧室，气体浓度测试仪安放在厨房，智能电视机安放在客厅。各家居智能设备均与主机设备间隔两道门。
29.主机设备采用基于stm32f407zgt6微型控制器和cc1101模块的单片机，同时在该主机设备上安装2.8寸触摸显示屏，以达到数据查询，显示和触摸控制的目的，从机设备采用基于stm32f103rct6微型控制器和cc1101模块的单片机，用于数据采集，传输以及家电的开关控制。
30.通过触摸屏，点击查询房间温湿度，从机设备收到该指令后，将温湿度采集器的数据传输给主机设备。此时主机设备显示：室温30℃。点击开启电视机，从机设备收到该指令后，控制智能电视机被打开。


技术特征：
1.一种多点接入式智能互联装置，其特征在于，包括主机和至少两个从机；所述主机包括第一微型控制器和第一射频芯片；所述从机包括第二微型控制器和第二射频芯片；所述第一射频芯片和第二射频芯片能够进行射频互联通信，通信频段为433mhz；所述至少两个从机一一对应设置于各个智能家电设备终端；所述第二微型控制器能够与智能家电设备终端通信并获得智能家电设备终端的参数；所述至少从机设置于智能家电终端，通过第二微型控制器获取智能家电终端的参数及对智能家居终端进行控制；主机和从机之间通过第一射频芯片和第二射频芯片进行射频通信，以使从机将控制的家居智能设备的数据发送给主机，其中，所述第一微型控制器为芯片型号为stm32f407zgt6的微型控制器，所述第二微型控制器为芯片型号为stm32f103rct6的微型控制器，所述第一射频芯片为芯片型号为cc1101的射频芯片，所述第二射频芯片为芯片型号为cc1101的射频芯片。2.根据权利要求1所述的多点接入式智能互联装置，其特征在于，所述主机还包括显示屏。3.根据权利要求2所述的多点接入式智能互联装置，其特征在于，所述显示屏为触摸控制显示屏。4.根据权利要求2所述的多点接入式智能互联装置，其特征在于，所述显示屏为lcd显示屏。5.根据权利要求1所述的多点接入式智能互联装置，其特征在于，还包括按键操作模块。

技术总结
本实用新型提供了一种多点接入式智能互联装置，包括主机和至少两个从机；所述主机包括第一微型控制器和第一射频芯片；所述从机包括第二微型控制器和第二射频芯片；所述第一射频芯片和第二射频芯片能够进行射频互联通信，通信频段为433mhz；所述至少两个从机一一对应设置于各个智能家电设备终端；所述第二微型控制器能够与智能家电设备终端通信并获得智能家电设备终端的参数。与现有技术相比，本实用新型数据传输的可靠性更高，操作更为简单，更适合有许多障碍物的家居环境。适合有许多障碍物的家居环境。适合有许多障碍物的家居环境。
