1.本实用新型涉及扩音设备技术领域，具体地说，涉及一种扬声器的磁路及扬声器。


背景技术：

2.扬声器作为将电信号还原成声信号的换能器件，广泛应用在电子产品中，现有的电子产品发展趋势是小型化、集成化和声信号的高还原度。例如公开号：cn1698398a，名称：扬声器，公开了一种一个框体内有两个扬声器，使音压频率特性等性能稳定的扬声器。虽然该专利公开的技术方案使音压频率性能稳定了，但是第一音圈外环绕有第一磁铁，第一磁铁朝向第一音圈一侧产生的磁感线作用于音圈，第一磁铁另一侧产生的磁感线并未设置磁轭等导磁件，第一磁铁在该方向上产生的磁场不能作用于第一音圈或第二音圈，第一磁铁所产生的磁场被浪费掉，该部分磁场不仅对扬声器其余器件产生电磁干扰影响扬声器音质，同时第一磁铁的体积不能做到小型化导致资源浪费。
3.因此，亟需一种磁铁小型化和避免资源浪费的扬声器磁路及该扬声器。


技术实现要素：

4.有鉴于此，本实用新型提出第一导磁环、第二导磁环、第一导磁片和第二导磁片共同作用，提高磁场对第二音圈作用的磁路，以及利用该磁路的扬声器。
5.本实用新型的技术方案是这样实现的：一种扬声器的磁路， 包括第一磁路振动系统，还包括第一导磁环和第二导磁环，所述第二导磁环围绕第一导磁环设置，第一磁路振动系统由第一导磁环一端伸入第一导磁环内；还包括第二音圈和磁环，所述磁环设置在第一导磁环和第二导磁环之间，所述第二音圈一端由第一导磁环远离第一磁路振动系统的一端伸入第二导磁环与磁环之间；所述磁环与第一磁路振动系统的磁极方向相反。
6.在以上技术方案的基础上，优选的，第一导磁环远离第一磁路振动系统的一端设置有第一导磁片，所述第一导磁环和第二导磁环之间远离第一导磁片的一端设置有第二导磁片。
7.在以上技术方案的基础上，优选的，第一磁路振动系统包括第一音圈和磁块，所述磁块设置在第一导磁环内，所述第一音圈伸入第一导磁环内的一端围绕磁块设置。
8.在以上技术方案的基础上，优选的，第一磁路振动系统还包括第一极片；所述磁块的n极朝向第一导磁片，磁块的s极朝向第一极片。
9.在以上技术方案的基础上，优选的，还包括第二极片，所述磁环的n极朝向第二导磁片，所述磁环的s极朝向第二极片。
10.在以上技术方案的基础上，优选的，还包括盆架、第一振膜和第二振膜，盆架围绕第二导磁环设置，第一振膜设置在盆架的一端，第二振膜的边缘设置在盆架的另一端；所述第一音圈远离磁块的一端与第一振膜相连接，所述第二音圈远离磁环的一端与第二振膜相连接。
11.在以上技术方案的基础上，优选的，还包括盖板和支架，第一振膜的边缘设置在支
架上，支架固定设置在盖板上，所述盖板与盆架远离第二振膜的一端固定连接。
12.在以上技术方案的基础上，优选的，还包括连接件，所述连接件固定设置在盆架上，连接件输入电信号。
13.在以上技术方案的基础上，优选的，盆架与第二导磁环之间设置有连接环。
14.在以上技术方案的基础上，优选的，连接环上设置有导气孔，所述导气孔配合设置有阻尼。
15.本实用新型一种扬声器相对于现有技术具有以下有益效果：
16.（1）磁环产生的磁感线穿过第二音圈后进入第二导磁环，磁感线在第二导磁环的引导重新回到第二音圈，第二导磁环避免了磁环产生的磁场浪费，使磁环产生的磁场均能够作用到第二音圈，避免了磁力的浪费，需要磁场大小一定的情况下，可以缩小磁环的大小，该扬声器磁路的体积可以进一步缩小；
17.（2）第一导磁环、第二导磁环、第一导磁片和第二导磁片一体成型，既可以实现导磁和屏蔽电磁干扰，又可以对第一磁路振动系统、磁环和第二音圈进行定位，组装难度降低；
18.（3）盆架、第一振膜、盖板和支架组成了一个密闭的腔体，对第一振膜发出声音进行修正，防止产生噪音，充分发挥扬声器的性能；
19.（4）导气孔和阻尼能够更好的维持第一振膜和第二振膜之间的声压平衡，提供了优秀的扬声器性能。
附图说明
20.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

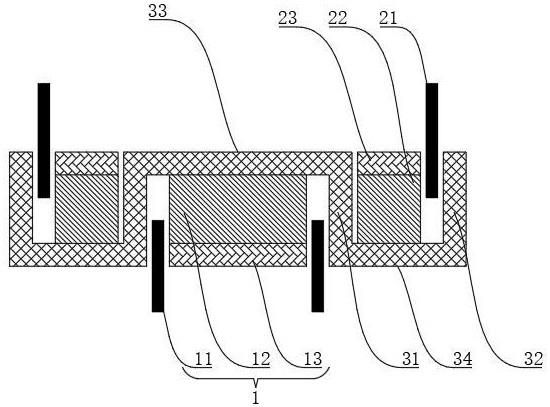

21.图1为本实用新型一种扬声器的磁路的剖视图；
22.图2为本实用新型一种扬声器的磁路的磁感线模拟图；
23.图3为本实用新型一种扬声器的立体图；
24.图4为本实用新型一种扬声器的爆炸图；
25.图5为本实用新型一种扬声器的剖视图。
26.其中，1-第一磁路振动系统、11-第一音圈、12-磁块、13-第一极片、21-第二音圈、22-磁环、23-第二极片、31-第一导磁环、32-第二导磁环、33-第一导磁片、34-第二导磁片、4-盆架、41-连接环、42-导气孔、51-第一振膜、52-第二振膜、6-阻尼、61-支架、62-盖板、7-连接件。
具体实施方式
27.下面将结合本实用新型实施方式，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式仅仅是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
28.如图1所示，一种扬声器的磁路，包括第一磁路振动系统1，还包括第一导磁环31和第二导磁环32，所述第二导磁环32围绕第一导磁环31设置，第一磁路振动系统1由第一导磁环31一端伸入第一导磁环31内；还包括第二音圈21和磁环22，所述磁环22设置在第一导磁环31和第二导磁环32之间，所述第二音圈21一端由第一导磁环31远离第一磁路振动系统1的一端伸入第二导磁环32与磁环22之间。第二导磁环32围绕第二音圈21和磁环22设置，所述磁环22与第一磁路振动系统1的磁极方向相反，如图2所示的磁感线示意图，磁环22产生的磁感线穿过第二音圈21后进入第二导磁环32，磁感线在第二导磁环32的引导重新回到第二音圈21，第二导磁环32使磁环22产生的磁场均能够作用到第二音圈21，避免了磁环22产生的磁场浪费，需要磁场大小一定的情况下，可以缩小磁环22的大小，该扬声器磁路的体积可以进一步缩小。
29.第一导磁环31远离第一磁路振动系统1的一端设置有第一导磁片33，所述第一导磁环31和第二导磁环32之间远离第一导磁片33的一端设置有第二导磁片34，第一导磁片33避免第一导磁环31一端的磁场不能作用到第一磁路振动系统1，产生浪费，第一导磁片33设置在第一导磁环31的一端，第二导磁片34避免了第一导磁环31和第二导磁环32之间远离第一导磁片33的一端磁场不能作用到第二音圈21产生浪费。
30.第一磁路振动系统1包括第一音圈11和磁块12，所述磁块12设置在第一导磁环31内，所述第一音圈11伸入第一导磁环31内的一端围绕磁块12设置。
31.第一磁路振动系统1还包括第一极片13，磁块12的n极朝向第一导磁片33，磁块12的s极朝向第一极片13；磁块12的n极朝向第一导磁片33，磁块12的s极朝向第一极片13。还包括第二极片23，所述第二极片23设置在磁环22一端，第二导磁片34设置在磁环22的另一端。第一导磁环31、第二导磁环32、第一导磁片33、第二导磁片34、第一极片13和第二极片23均用于避免磁块12和磁环22产生的磁场不能充分作用到第一音圈11和第二音圈21，避免外界磁场对第一音圈11和第二音圈21的干扰，导致音质下降。
32.其中，第一导磁环31、第二导磁环32、第一导磁片33和第二导磁片34一体成型，既可以实现导磁和屏蔽电磁干扰，又可以对第一磁路振动系统1、磁环22和第二音圈21进行定位，组装难度降低。
33.一种扬声器，如图3-5所示，还包括盆架4、第一振膜51和第二振膜52，盆架4围绕第二导磁环32设置，第一振膜51设置在盆架4的一端，第二振膜52的边缘设置在盆架4的另一端；所述第一音圈11远离磁块12的一端与第一振膜51相连接，所述第二音圈21远离磁环22的一端与第二振膜52相连接。
34.还包括盖板62和支架61，第一振膜51的边缘设置在支架61上，支架61固定设置在盖板62上，所述盖板62与盆架4远离第二振膜52的一端固定连接，盆架4、第一振膜51、盖板62和支架61组成了一个密闭的腔体，对第一振膜51发出声音进行修正，防止产生噪音，充分发挥扬声器的性能。
35.还包括连接件7，所述连接件7固定设置在盆架4上，连接件7输入电信号。
36.盆架4与第二导磁环32之间设置有连接环41，连接环41将第一振膜51和第二振膜52分割成两个腔体，第一振膜51和第二振膜52振动的相互影响。
37.连接环41上设置有导气孔42，所述导气孔42配合设置有阻尼6，其中，导气孔42和阻尼6能够更好的维持第一振膜51和第二振膜52之间的声压平衡，提供了优秀的扬声器性
能。
38.以上所述仅为本实用新型的较佳实施方式而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
