1.本实用新型涉及电磁阀技术领域，具体涉及一种实现铜阀连接方式快速切换的电磁阀。


背景技术：

2.随着开水机的迭代升级，对开水机上面使用的进水电磁阀要求不断提升，现有电磁阀的进/出水口接头与阀体为一体成型的，由于进/出水口接头与外部水管装配的尺寸有很多种规格，为此，生产厂家需要设计生产不同阀体的模具，这样不仅增加了开模成本，且各类接头产品均需要库存，增加了库存压力。


技术实现要素：

3.因此，本实用新型要解决的技术问题在于克服现有技术中的电磁阀开模成本高、库存压力大的缺陷，从而提供一种开模成本低、库存压力小的实现铜阀连接方式快速切换的电磁阀。
4.为此，本实用新型提供一种实现铜阀连接方式快速切换的电磁阀，包括阀体、接头和第一o形密封圈，阀体具有设于进水口/出水口处的两个第一凸耳；接头，具有与两个所述第一凸耳对应设置的两个第二凸耳，以及适于与外部水管相连的连接部，所述第二凸耳通过紧固结构与所述第一凸耳可拆卸装配，其中，不同规格所述接头的第二凸耳的规格相同；第一o形密封圈，设于所述接头与所述阀体之间，适于密封两者之间的间隙。
5.所述阀体与所述接头对应的装配面上成型有环绕进水口/出水口的第一环形槽，所述第一环形槽适于安装所述第一o形密封圈。
6.所述紧固结构包括螺纹孔、第一穿孔和螺钉，螺纹孔设于所述第一凸耳上；第一穿孔，设于所述第二凸耳上，且与所述螺纹孔对应设置；螺钉，穿过所述第一穿孔后，与所述螺纹孔螺纹连接。
7.所述连接部设有与外部水管相连的外螺纹。
8.所述进水口处设有防止水流逆流的逆止组件。
9.所述逆止组件包括第一安装座、第二安装座和推杆，第一安装座邻近所述接头设置，且与所述接头内的第一台阶相抵，所述第一安装座成型有第一开口；第二安装座，邻近所述阀体设置，且与所述阀体内的第二台阶相抵；推杆，通过弹性件可移动地安装于所述第二安装座上，具有适于密封所述第一开口的逆止位置，以及与所述第一开口分离的进水位置。
10.所述第一安装座的外壁上成型有第二环形槽，所述第二环形槽内设有适于密封所述第一安装座与所述接头间隙的第二o形密封圈。
11.所述推杆邻近所述第一开口的一端设有第三环形槽，所述第三环形槽内设于适于密封所述第一开口的第三o形密封圈。
12.所述第二安装座与所述第二台阶之间还设有过滤网。
13.本实用新型技术方案，具有如下优点：
14.1.本实用新型提供的电磁阀，接头通过紧固结构与阀体可拆卸装置，不同规格接头的第二凸耳的规格相同，这样同一个阀体就可以适配不同规格的接头，阀体可以不需要重新开模，降低了开模成本，且降低了库存压力；第一o形密封圈设于接头与阀体之间，适于密封两者之间的间隙，从而防止水从接头与阀体之间的间隙流出，提高了密封性能。
15.2.本实用新型提供的电磁阀，阀体与接头对应的装配面上成型有环绕进水口/出水口的第一环形槽，第一o形密封圈通过强行挤压进行密封。
16.3.本实用新型提供的电磁阀，当水从进水口流入时，推杆在水流的作用力朝阀体内部移动，从而与第一出水口分离，此时，弹性件积蓄能量；当进水口停止进水时，弹性件释放能量，从而驱动推杆密封第一出水口，防止阀体内的水从进水口流出。
附图说明
17.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
18.图1为电磁阀的结构示意图；

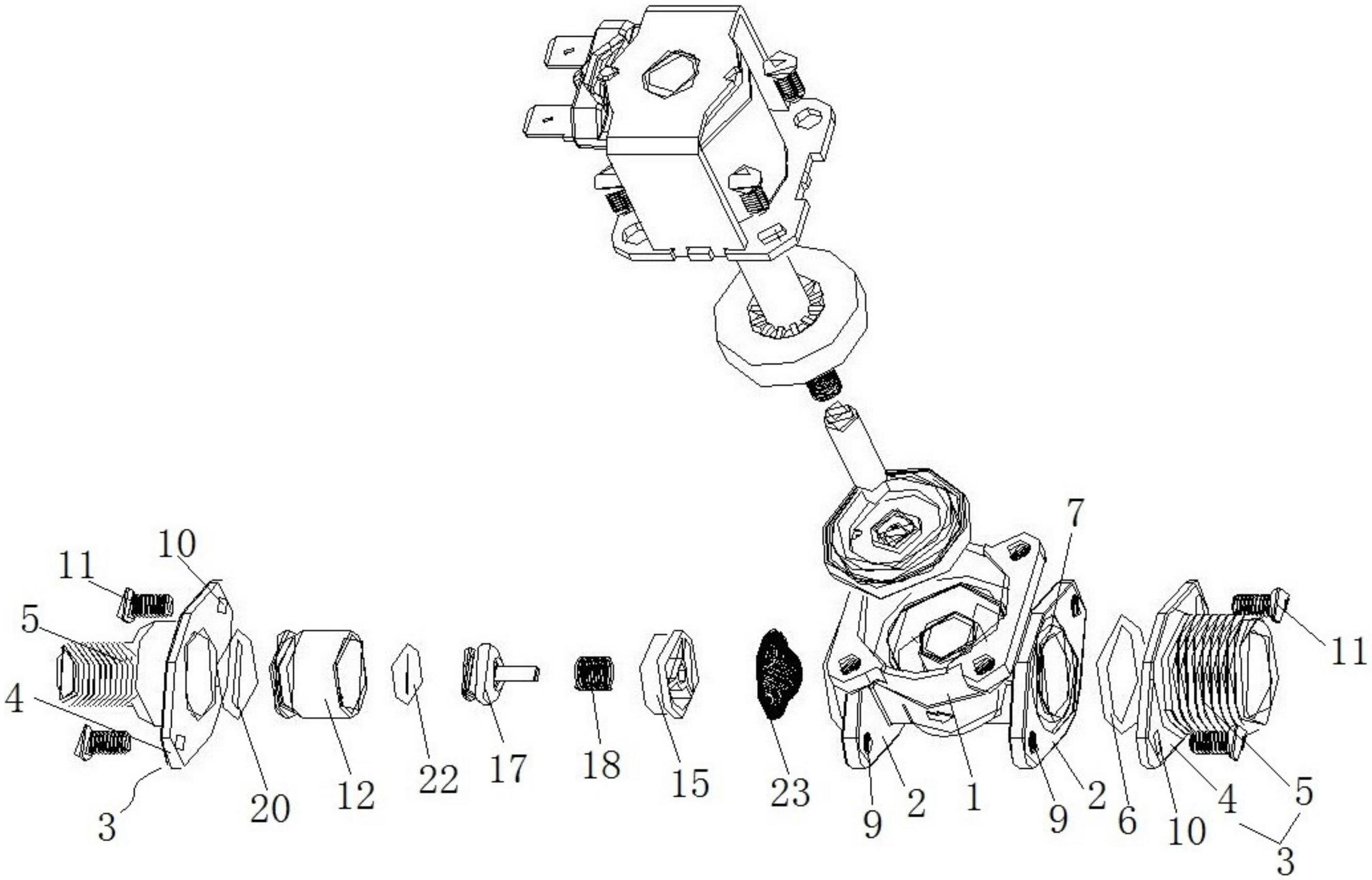

19.图2为电磁阀的爆炸结构示意图。
20.附图标记说明：1、阀体；2、第一凸耳；3、接头；4、第二凸耳；5、连接部；6、第一o形密封圈；7、第一环形槽；9、螺纹孔；10、第一穿孔；11、螺钉；12、第一安装座；13、第一台阶；14、第一开口；15、第二安装座；16、第二台阶；17、推杆；18、弹性件；19、第二环形槽；20、第二o形密封圈；21、第三环形槽；22、第三o形密封圈；23、过滤网。
具体实施方式
21.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
24.此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间
未构成冲突就可以相互结合。
25.实施例
26.本实施例提供一种实现铜阀连接方式快速切换的电磁阀，如图1所示，包括阀体1、接头3、紧固结构和逆止组件。
27.阀体1，如图2所示，其具有设于进水口/出水口处的两个第一凸耳2，所述阀体1与所述接头3对应的装配面上成型有环绕进水口/出水口的第一环形槽7，所述第一环形槽7适于安装第一o形密封圈6，第一o形密封圈6适于接头3与所述阀体1之间的间隙。
28.接头3，具有与两个所述第一凸耳2对应设置的两个第二凸耳4，以及适于与外部水管相连的连接部5，所述第二凸耳4通过紧固结构与所述第一凸耳2可拆卸装配，其中，不同规格所述接头3的第二凸耳4的规格相同；所述连接部5设有与外部水管相连的外螺纹。
29.所述紧固结构包括：螺纹孔9，设于所述第一凸耳2上；第一穿孔10，设于所述第二凸耳4上，且与所述螺纹孔9对应设置；螺钉11，穿过所述第一穿孔10后，与所述螺纹孔9螺纹连接。
30.逆止组件，设于进水口处，适于防止水流逆流。如图1和2所示，所述逆止组件包括：第一安装座12，邻近所述接头3设置，且与所述接头3内的第一台阶13相抵，所述第一安装座12成型有第一开口14；第二安装座15，邻近所述阀体1设置，且与所述阀体1内的第二台阶16相抵；推杆17，通过弹性件18可移动地安装于所述第二安装座15上，具有适于密封所述第一开口14的逆止位置，以及与所述第一开口14分离的进水位置。所述第一安装座12的外壁上成型有第二环形槽19，所述第二环形槽19内设有适于密封所述第一安装座12与所述接头3间隙的第二o形密封圈20；所述推杆17邻近所述第一开口14的一端设有第三环形槽21，所述第三环形槽21内设于适于密封所述第一开口14的第三o形密封圈22。所述第二安装座15与所述第二台阶16之间还设有过滤网23。
31.本实用新型提供的电磁阀，接头3通过紧固结构与阀体1可拆卸装置，不同规格接头的第二凸耳4的规格相同，这样同一个阀体1就可以适配不同规格的接头，阀体1可以不需要重新开模，降低了开模成本，且降低了库存压力；第一o形密封圈6设于接头3与阀体1之间，适于密封两者之间的间隙，从而防止水从接头3与阀体1之间的间隙流出，提高了密封性能。
32.显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型创造的保护范围之中。
