1.本实用新型属于推送结构技术领域,具体涉及一种床体的推送结构。
背景技术:2.肿瘤射频热疗机是采用非接触式的治疗方式,利用射频波将组织加热到能杀灭肿瘤细胞的温度(42.5-43.5℃),持续时间60-120分钟,达到既杀死肿瘤细胞又不会损坏正常组织的目的,但现有的肿瘤射频热疗机无法满足人们的需求。
3.肿瘤射频热疗机包括了治疗的主体和治疗床,具体参见专利号202122015376.8。
4.市面上大多床体的移动方式都采用滚轮加轴承组合的方式,此方式虽然成本较低,但有几个缺点,一、此移动方式的接触点往往都是产品壳体本身,长久来回移动,会损伤壳体表面。二、此移动方式为移动顺畅,往往滚动部件于壳体之间会有间隙,这就导致床体移动时会出现偏斜。三、滚轮的接触点少,单个承重低,为保证产品的承重,往往需要加多个滚轮,组装繁琐。
技术实现要素:5.本实用新型的目的在于提供一种床体的推送结构,以解决上述背景技术中提出的问题。
6.为实现上述目的,本实用新型提供如下技术方案:一种床体的推送结构,包括
7.床板;
8.床板支架,设置在床板的下表面;
9.保护板,设置在床板的下方,且保护板的中部设置凹槽;
10.直线导轨组件,设置在保护板的两侧,且床板通过床板支架与直线导轨组件连接;
11.滚珠丝杆组件,设置在保护板的凹槽处,且通过电机连接支架与直线导轨组件连接,实现同步移动。
12.优选的是,所述直线导轨组件包括连接杆以及设置在连接杆上的滑块。
13.上述任一方案中优选的是,所述滚珠丝杆组件包括滚珠丝杆和滑座,所述滑座通过电机连接支架与所述滑块连接。
14.上述任一方案中优选的是,所述滚珠丝杆组件的一端通过马达支架连接有推动马达,所述推动马达的转子与所述滚珠丝杆连接。
15.上述任一方案中优选的是,还包括支架板,与保护板连接,所述直线导轨组件设置在支架板上。
16.上述任一方案中优选的是,所述支架板的下方设置有保护罩。
17.本实用新型的技术效果和优点:该床体的推送结构采用推动马达,直线导轨组件和滚珠丝杆组件相配合的方式,此组合方式组装简单,承重高,又因为滑动组件在导轨内部,这就保证了移动时不受外物影响,前后移动时平稳顺滑。
附图说明

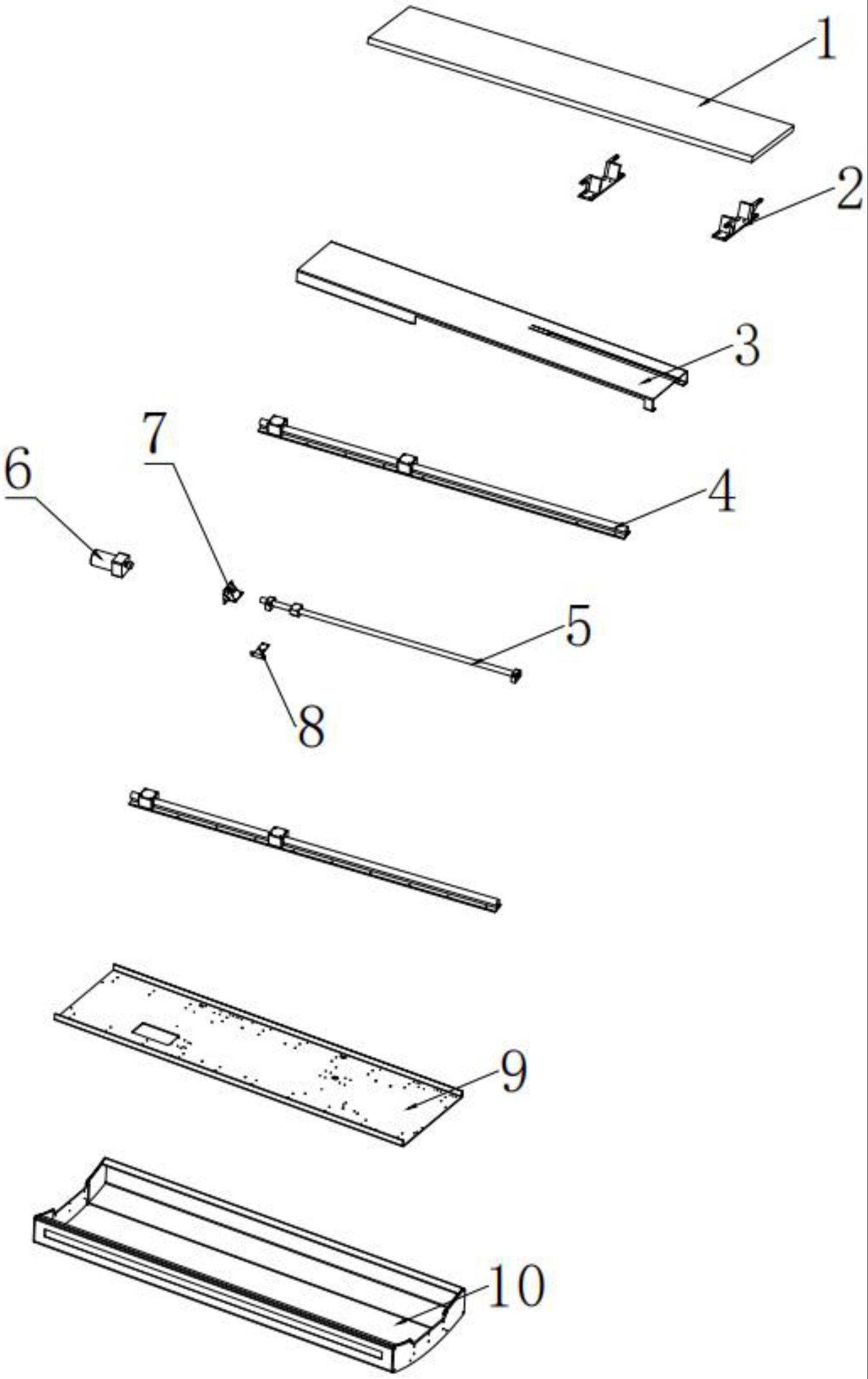

18.图1为本实用新型的结构爆炸图。
19.图中:1、床板;2、床板支架;3、保护板;4、直线导轨组件;5、滚珠丝杆组件;6、推动马达;7、马达支架;8、电机连接支架;9、支架板;10、保护罩。
具体实施方式
20.下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是,对于这些实施方式的说明用于帮助理解本实用新型,但并不构成对本实用新型的限定。此外,下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。
21.在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
22.此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。
23.本实用新型提供了如图1所示的一种床体的推送结构,包括
24.床板1,床板支架2通过螺钉组装到床板1底部;
25.保护板3,设置在床板1的下方,且保护板3的中部设置凹槽;
26.直线导轨组件4,包括连接杆以及设置在连接杆上的滑块,滑块沿着连接杆滑动,连接杆的底部设置固定板,通过螺钉与支架板9连接,设置在保护板3的两侧,且床板1通过床板支架2与滑块连接;
27.滚珠丝杆组件5,设置在保护板3的凹槽处,滚珠丝杆组件5包括滚珠丝杆和滑座,滚珠丝杆组件5的一端通过马达支架7连接有推动马达6,推动马达6与马达支架7螺钉连接,推动马达6的转子与滚珠丝杆连接,滑座通过电机连接支架8与滑块连接,且通过电机连接支架8与直线导轨组件4连接,实现同步移动。
28.还包括支架板9,与保护板3连接,直线导轨组件4设置在支架板9上。
29.支架板9的下方设置有保护罩10。
30.该床的推送结构在使用的过程中,打开推动马达6,推动马达6带动滚珠丝杆组件5的滚珠丝杆转动,滑座因为电机连接支架8与滑块连接在一起,这样滑座在滚珠丝杆上移动的时候,滑块也跟着同步移动,而且床板1通过床板支架2固定在滑块上,这样床板1完成移动,使其能够带动人体进入和离开射频热疗机主体。
