1.本实用新型涉及通讯设备技术领域，具体为一种具有北斗反向区域短报通讯设备。


背景技术：

2.北斗短报文在普通移动通讯信号不能覆盖的情况下，装有北斗短报文模块的北斗终端就可以通过短报文进行紧急通讯，同时具备北斗短报文的通讯设备能够具有较高的定位精度。
3.如公开号为cn212935892u的一种新型的基于北斗导航系统的便携式通讯装置，其中包括便携式通讯设备主体，所述便携式通讯设备主体的表面套设有塑胶包框，并且塑胶包框的两侧均设置有第一延展边。本实用新型通过成对设置的第一延展边和第二延展边从四个不同的方向对便携式通讯设备主体进行拉张作用，形成多个方向的拉张弹性缓冲作用，降低碰撞和跌落时对便携式通讯设备主体的冲击力，同时第一固定框架和第二固定框架从便携式通讯设备主体四周外侧对其进行防护，避免便携式通讯设备主体直接与外物进行碰撞，对便携式通讯设备主体形成全方位的抗冲击防护和缓冲。
4.其中上述现有技术中存在以下技术问题：现有的通讯装置在使用的过程中为了防止其在摔落时出现损坏，将其通讯装置置于封闭空间内部防护，虽然此种方式能够对通讯装置起到防摔保护，但封闭式的防护方式也容易在使用的过程中屏蔽外界信号，进而影响到通讯设备的正常使用。
5.所以我们提出了一种具有北斗反向区域短报通讯设备，以便于解决上述中提出的问题。


技术实现要素：

6.本实用新型的目的在于提供一种具有北斗反向区域短报通讯设备，以解决上述背景技术提出的目前市场上现有的通讯装置在使用的过程中为了防止其在摔落时出现损坏，将其通讯装置置于封闭空间内部防护，虽然此种方式能够对通讯装置起到防摔保护，但封闭式的防护方式也容易在使用的过程中屏蔽外界信号，进而影响到通讯设备的正常使用的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种具有北斗反向区域短报通讯设备，包括通讯设备主体、显示屏、控制按键和充电接口，所述通讯设备主体上设置有显示数据的显示屏，且通讯设备主体上安装有控制按键，所述通讯设备主体上开设有充电接口；
8.还包括：
9.安装在所述通讯设备主体边角的防摔套接块，所述防摔套接块的内部设置有弹性缓冲件，用于提高防摔套接块的弹性缓冲能力；
10.限位夹块，贴合在所述充电接口的边侧，所述限位夹块上固定连接有拉杆，且拉杆
通过衔接弹簧和通讯设备主体相互连接，所述拉杆上安装有对外界灰尘阻挡的遮挡块，且遮挡块通过助力弹簧和限位夹块的内部相互连接。
11.优选的，所述防摔套接块分布在通讯设备主体的四个边角，且防摔套接块设置为弹性橡胶材质。
12.通过采用上述技术方案，通过弹性橡胶材质的防摔套接块从而能够在通讯设备主体掉落时起到缓冲作用。
13.优选的，所述弹性缓冲件在防摔套接块的内部，且每个防摔套接块的内部均设置有两个弹性缓冲件。
14.通过采用上述技术方案，通过弹性缓冲件的镶嵌设置从而能够提高防摔套接块的弹性缓冲能力。
15.优选的，所述限位夹块设置为“u”形结构，且限位夹块和充电接口相互贴合，并且限位夹块关于充电接口的竖向中轴线对称设置。
16.通过采用上述技术方案，利用充电接口左右两侧限位夹块的设置从而能够方便充电线进行夹紧限位，防止在充电的过程中充电线受力后发生松动。
17.优选的，所述拉杆通过衔接弹簧和通讯设备主体的边侧构成弹性伸缩结构，且拉杆和限位夹块为固定连接。
18.通过采用上述技术方案，利用衔接弹簧的设置能够使其在通讯设备主体边侧的拉杆复位回弹。
19.优选的，所述遮挡块的外壁和限位夹块的内壁相互贴合，且遮挡块和限位夹块为滑动连接。
20.通过采用上述技术方案，在初始状态下左右两个限位夹块上的遮挡块相互贴合，从而能够对外界的灰尘以及水渍进行阻挡，避免灰尘进入至充电接口内部。
21.与现有技术相比，本实用新型的有益效果是：该具有北斗反向区域短报通讯设备，能够在使用的过程中对其起到防摔保护，避免在进行防护的同时屏蔽外界信号；
22.1、设置有防摔套接块，当通讯设备主体发生掉落时，利用通讯设备边角上防摔套接块与地面接触后的弹性形变从而能够起到弹性缓冲作用，同时防摔套接块的内部镶嵌有弹性缓冲件，利用弹性缓冲件的设置能够提高防摔套接块的弹性缓冲效果，避免为了防止通讯设备主体掉落损坏将其置于封闭空间内部影响到信号正常的传输；
23.2、设置有限位夹块，在初始状态下，左右两侧限位块上的遮挡块相互贴合由此即可对外界的灰尘以及水渍进行阻挡，避免灰尘和水渍进入至充电接口的内部，当需要进行充电时，向通讯设备主体的外侧拉动拉杆，使其限位夹块进行同步运动，将其充电线插入至充电接口内部后，松开拉杆，通过限位夹块来对充电线进行左右夹紧，由此避免在充电的过程中充电线受力后容易出现松动的现象。
附图说明

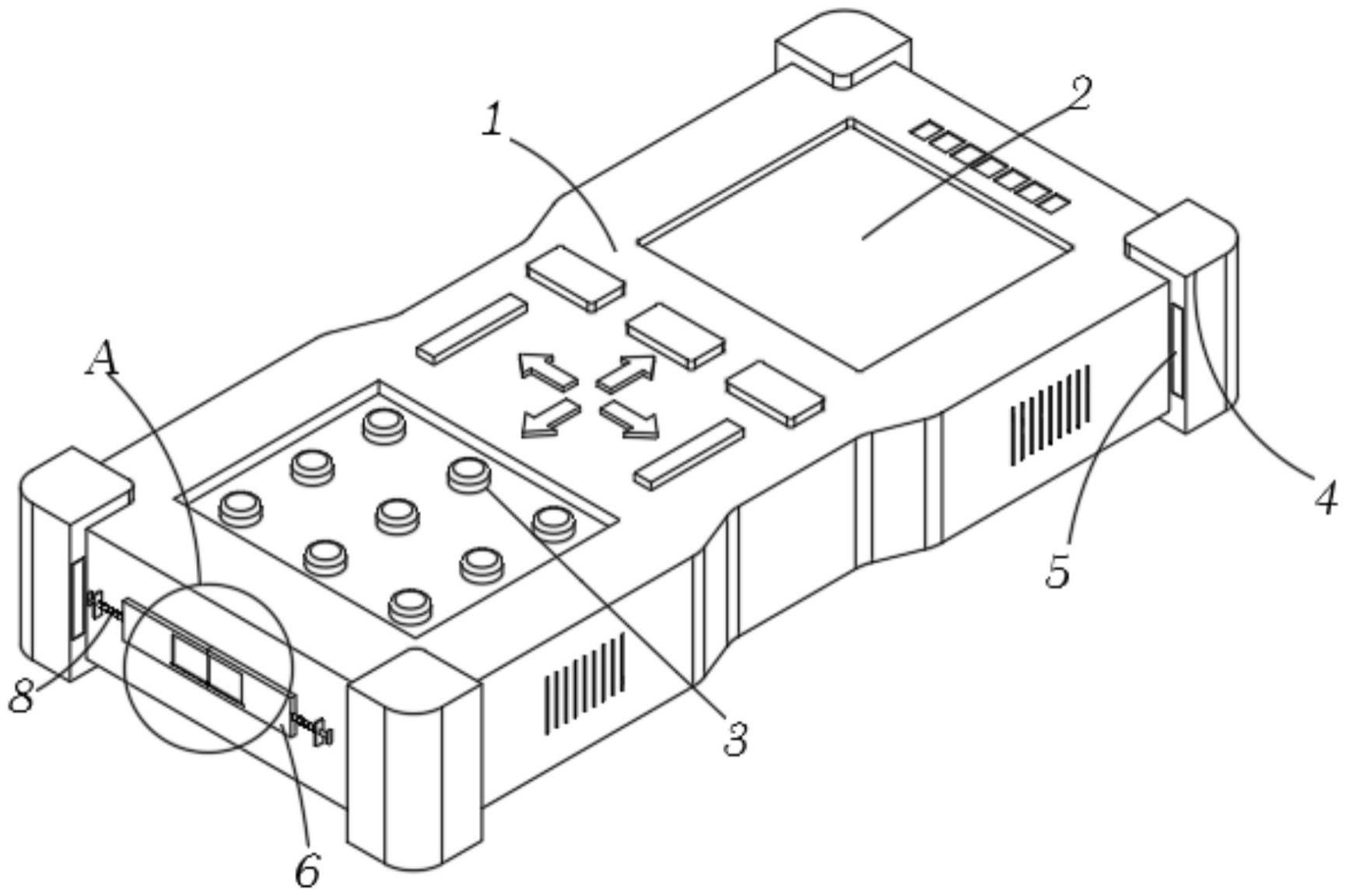

24.图1为本实用新型正面立体结构示意图；
25.图2为本实用新型通讯设备主体和充电接口立体结构示意图；
26.图3为本实用新型图1中a处放大结构示意图；
27.图4为本实用新型遮挡块在限位夹块上移动后结构示意图；
28.图5为本实用新型遮挡块和助力弹簧立体结构示意图。
29.图中：1、通讯设备主体；2、显示屏；3、控制按键；4、防摔套接块；5、弹性缓冲件；6、限位夹块；7、拉杆；8、衔接弹簧；9、遮挡块；10、助力弹簧；11、充电接口。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.请参阅图1-5，本实用新型提供一种技术方案：一种具有北斗反向区域短报通讯设备，包括通讯设备主体1、显示屏2、控制按键3和充电接口11，通讯设备主体1上设置有显示数据的显示屏2，且通讯设备主体1上安装有控制按键3，通讯设备主体1上开设有充电接口11；通讯设备主体1的边角安装有防摔套接块4，防摔套接块4的内部设置有弹性缓冲件5，用于提高防摔套接块4的弹性缓冲能力；防摔套接块4分布在通讯设备主体1的四个边角，且防摔套接块4设置为弹性橡胶材质。弹性缓冲件5在防摔套接块4的内部，且每个防摔套接块4的内部均设置有两个弹性缓冲件5。
32.如图1所示，当通讯设备主体1发生掉落后，其四个边角处的防摔套接块4首先与地面发生接触，通过防摔套接块4与地面接触后的弹性形变从而能够起到一定的弹性缓冲作用，同时防摔套接块4的内部镶嵌有弹性缓冲件5，利用弹性缓冲件5的设置能够进一步的提高防摔套接块4的弹性缓冲能力，由此通过采用防摔套接块4的形式防摔，避免了将其通讯设备主体1置于封闭空间内部影响到正常的信号传输。
33.限位夹块6，贴合在充电接口11的边侧，限位夹块6上固定连接有拉杆7，且拉杆7通过衔接弹簧8和通讯设备主体1相互连接，拉杆7上安装有对外界灰尘阻挡的遮挡块9，且遮挡块9通过助力弹簧10和限位夹块6的内部相互连接。限位夹块6设置为“u”形结构，且限位夹块6和充电接口11相互贴合，并且限位夹块6关于充电接口11的竖向中轴线对称设置。拉杆7通过衔接弹簧8和通讯设备主体1的边侧构成弹性伸缩结构，且拉杆7和限位夹块6为固定连接。遮挡块9的外壁和限位夹块6的内壁相互贴合，且遮挡块9和限位夹块6为滑动连接。
34.如图1-5所示，在初始状态下，充电接口11左右边侧的限位夹块6上的遮挡块9相互贴合，通过遮挡块9的设置能够对充电接口11进行遮盖，避免在不需要充电时，外界的灰尘以及杂质进入至充电接口11的内部，在需要充电时，向通讯设备主体1的外侧拉动拉杆7，拉杆7的移动能够带动限位夹块6进行同步移动，此时将其充电线插入至充电接口11中，接着松开拉杆7，拉杆7松开后在其助力弹簧10的作用下复位回弹，由此利用回弹的限位夹块6来对充电线进行夹紧限位，防止在充电的过程中充电线受力后出现松动的现象。
35.工作原理：在使用该具有北斗反向区域短报通讯设备时，首先根据图1-5所示，通过防摔套接块4与地面接触后的弹性形变从而能够起到一定的弹性缓冲作用，同时利用弹性缓冲件5的设置能够进一步的提高防摔套接块4的弹性缓冲能力，避免了将其通讯设备主体1置于封闭空间内部影响到正常的信号传输，在初始状态下，通过遮挡块9的设置能够对充电接口11进行遮盖，避免外界的灰尘以及杂质进入至充电接口11的内部，在需要充电时，拉杆7的移动能够带动限位夹块6进行同步移动，将充电线插入至充电接口11中后接着松开
拉杆7，此时利用回弹的限位夹块6来对充电线进行夹紧限位，防止在充电的过程中充电线受力后出现松动的现象。
36.本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
37.尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
