1.本实用新型涉及路由器技术领域，特别是涉及一种具有导线夹持结构的路由器。


背景技术：

2.wifi天线主要是为了增强无线网络信号，是一个无线网络通信技术的品牌，由wi-fi联盟(wi-fi alliance)所持有。选择天线时，需注意天线的接头与所接设备的接头是否匹配,一般wifi用sma和tnc的主要用在路由器上，但是2.4g的无线监控设备上接头如果匹配的话，也能达到增强无线信号传输的效果天线底座有磁性，可吸在金属物体表面，使得天线接收信号更强即插即用，无任何附加条件，不过天线的增益性与定向性也是要考虑的重点。
3.现有的无线路由器用的外置wifi天线在使用过程中，导线容易脱离或接触不良的问题。


技术实现要素：

4.针对上述现有技术存在的缺陷，本实用新型的目的在于提供一种具有导线夹持结构的路由器。
5.为实现上述目的，本实用新型提供了一种具有导线夹持结构的路由器，包括路由器本体，所述路由器本体底部卡合连接有固定底座，所述路由器本体一侧从左到右依次设置有wifi天线插口、电源插孔、网线插口，所述路由器本体另一侧对称设置有散热机构，所述wifi天线插口内侧螺纹连接有转轴，所述转轴一侧转动连接有wifi天线，所述固定底座顶部的一侧固定连接有夹持板一，所述夹持板一内部的上端均匀设置有线槽，所述夹持板一内部上端的一侧对称设置有卡槽所述夹持板一顶部的一侧对称固定连接有导向杆，所述导向杆外侧的上端滑动连接有夹持板二，所述夹持板二底部的一侧对称固定连接有卡扣，所述夹持板二内部的下端均匀设置有弹簧，所述弹簧底部固定连接有挤压板。
6.优选地，所述路由器本体上端的一侧设置有显示灯。
7.优选地，所述路由器本体一侧的上端设置有复位按键。
8.优选地，所述散热机构包括电机，所述电机输出端的外侧固定连接有扇叶，所述扇叶一侧设置有隔尘网。
9.优选地，所述转轴和wifi天线外侧设置有密封套。
10.优选地，所述夹持板一内部的设置有防滑垫一，所述挤压板内部的下端设置有防滑垫二。
11.优选地，所述夹持板一下端的一侧对称设置有锁定开关。
12.优选地，所述夹持板一和夹持板二通过卡扣与卡槽固定连接。
13.与现有技术相比，本实用新型的有益效果是：
14.通过设置夹持板一、夹持板二和导向杆，将导线的连接端插入路由器本体一侧分别设置的电源插孔和网线插口中，将导线的线段放入夹持板一内部上端设置的线槽中，夹
持板一顶部的一侧对称固定设置有导向杆，夹持板二在导向杆的导向作用下，按压夹持板二使向下移动，使夹持板二与夹持板一进行闭合，将导线的线段夹持在内部，并且设置的弹簧可以根据不同线径的大小进行伸缩夹持，进一步在线槽的内侧设置的防滑垫一和挤压板的内侧设置的防滑垫二可以有效增加夹持力度，进而有效防止导线出现脱离或接触不良的现象，从而满足不同线径的大小进行调节，提高该装置的实用性。
15.通过设置散热机构，将路由器本体安装在固定底座的顶部，再将固定底座的一侧通过螺栓固定在墙面上，在该设备长时间使用后，通过设置散热机构，将电机驱动后使扇叶对内部进行风冷，使路由器本体内部长时间使用后产生的温度进行散热，从而有效提高设备的使用寿命。
附图说明
16.为了更清楚地说明本实用新型中的方案，下面将对本实用新型实施例描述中所需要使用的附图作一个简单介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

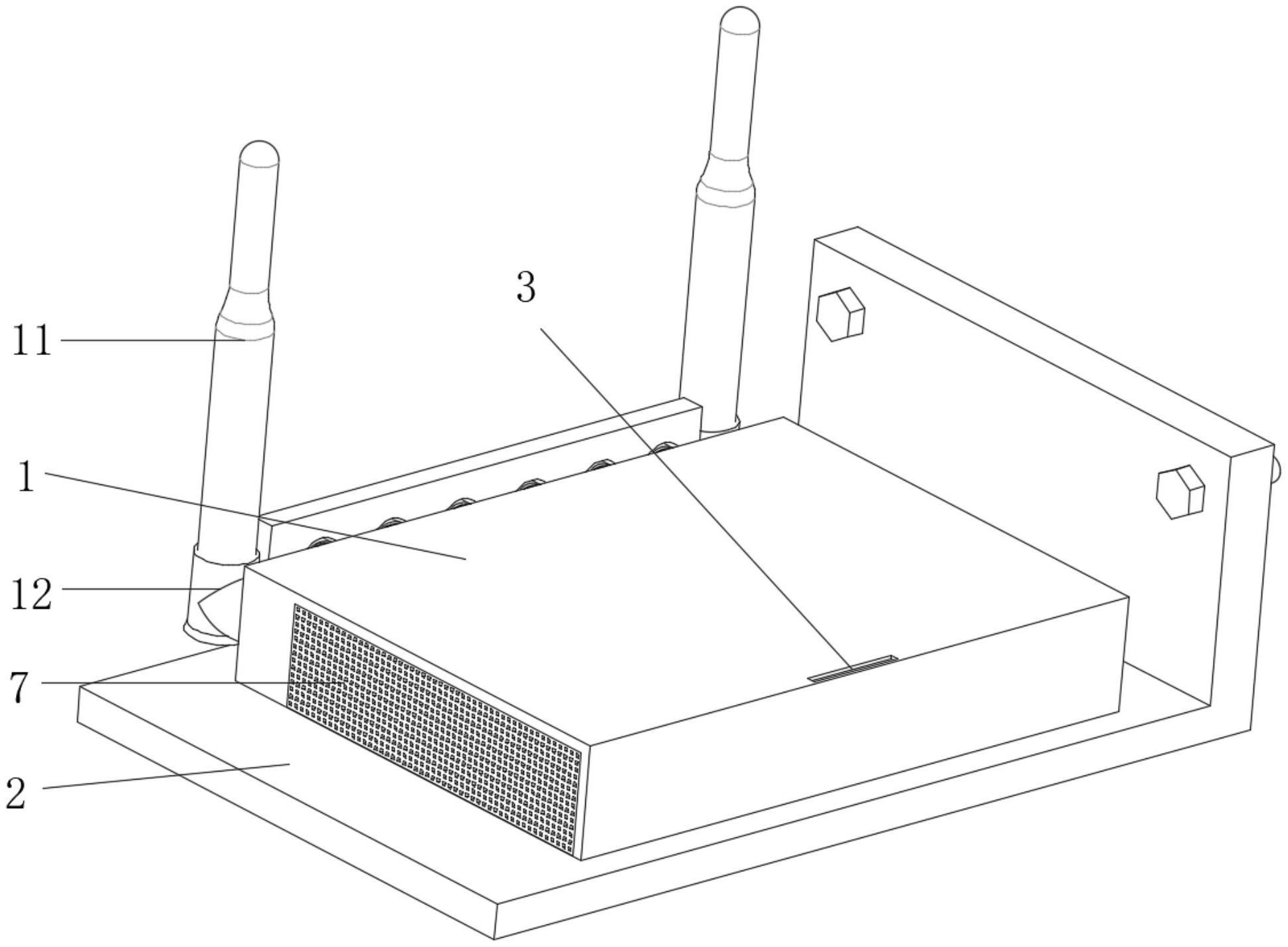

17.图1是本实用新型提供的一种具有导线夹持结构的路由器一侧的轴测结构示意图。
18.图2是本实用新型提供的一种具有导线夹持结构的路由器另一侧的轴测结构示意图。
19.图3是本实用新型提供的一种具有导线夹持结构的路由器的散热机构结构示意图。
20.图4是本实用新型提供的一种具有导线夹持结构的路由器的夹持板结构示意图。
21.附图标记说明：
22.路由器本体1、固定底座2、显示灯3、wifi天线插口4、复位按键5、网线插口6、隔尘网7、电机8、扇叶9、转轴10、wifi天线11、密封套12、夹持板一13、线槽14、防滑垫一15、夹持板二16、导向杆17、卡扣18、卡槽19、锁定开关20、电源插孔21、弹簧22、挤压板23、防滑垫二24。
具体实施方式
23.下面结合附图对本实用新型的较佳实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施例，都属于本实用新型所保护的范围。
24.本实用新型的说明书和权利要求书及上述附图说明中的术语“包括”和“具有”以及它们的任何变形，意图在于覆盖不排他的包含。本实用新型的说明书和权利要求书或上述附图中的术语“第一”、“第二”等是用于区别不同对象，而不是用于描述特定顺序。
25.请参阅图1-4，本实用新型提供一种具有导线夹持结构的路由器，包括路由器本体1，路由器本体1底部卡合连接有固定底座2，路由器本体1一侧从左到右依次设置有wifi天
线插口4、电源插孔21、网线插口6，路由器本体1另一侧对称设置有散热机构，wifi天线插口4内侧螺纹连接有转轴10，转轴10一侧转动连接有wifi天线11，将wifi天线11一侧连接的转轴10固定在路由器本体1内部设置的wifi天线插口4种，然后根据所需的角度进行调节wifi天线11的转向，固定底座2顶部的一侧固定连接有夹持板一13，夹持板一13内部的上端均匀设置有线槽14，夹持板一13内部上端的一侧对称设置有卡槽19夹持板一13顶部的一侧对称固定连接有导向杆17，导向杆17外侧的上端滑动连接有夹持板二16，夹持板二16底部的一侧对称固定连接有卡扣18，夹持板二16内部的下端均匀设置有弹簧22，弹簧22底部固定连接有挤压板23，在导线对插端连接在路由器本体1一侧设置的网线插口6和电源插孔21中，然后将导线的线端放入线槽14上，通过按压夹持板二16使夹持板二16在导向杆17的导向下与夹持板一13闭合，将线端被夹持板一13和夹持板二16夹持，有效防止导线出现脱离或接触不良的现象。
26.请参阅图1和图4，路由器本体1上端的一侧设置有显示灯3，路由器本体1一侧的上端设置有复位按键5。
27.请参阅图2和3，散热机构包括电机8，电机8输出端的外侧固定连接有扇叶9，扇叶9一侧设置有隔尘网7，通过电机8驱动扇叶9对路由器本体1内部进行散热，从而提高设备的使用寿命。
28.请参阅图2和3，转轴10和wifi天线11外侧设置有密封套12，通过设置密封套12可以防止灰尘和水分粘黏在wifi天线11与路由器本体1的连接端，导致影响设备的使用效果。
29.请参阅图2和4，夹持板一13内部的设置有防滑垫一15，挤压板23内部的下端设置有防滑垫二24，夹持板一13下端的一侧对称设置有锁定开关20，夹持板一13和夹持板二16通过卡扣18与卡槽19固定连接。
30.其工作原理：将路由器本体1安装在固定底座2的顶部，再将固定底座2的一侧通过螺栓固定在墙面上，在该设备长时间使用后，通过设置散热机构，将电机8驱动后使扇叶9对内部进行风冷，使路由器本体1内部长时间使用后产生的温度进行散热，从而有效提高设备的使用寿命，然后将导线的连接端插入路由器本体1一侧分别设置的电源插孔21和网线插口6中，将导线的线段放入夹持板一13内部上端设置的线槽14中，夹持板一13顶部的一侧对称固定设置有导向杆17，夹持板二16在导向杆17的导向作用下，按压夹持板二16使向下移动，使夹持板二16与夹持板一13进行闭合，将导线的线段夹持在内部，并且设置的弹簧22可以根据不同线径的大小进行伸缩夹持，进一步在线槽14的内侧设置的防滑垫一15和挤压板23的内侧设置的防滑垫二24可以有效增加夹持力度，进而有效防止导线出现脱离或接触不良的现象，从而满足不同线径的大小进行调节，提高该装置的实用性。
31.以上所述仅用以说明本实用新型的技术方案，而非对其进行限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
