1.本实用新型涉及舞台音响技术领域，具体涉及一种音响安装结构。


背景技术：

2.音响是一个简化后的日常词语，是音响系统的简称，通常是代指一整套可以还原播放音频信号的设备，又可以叫做扬声器，一般专业用于舞台演出的扬声器统称为舞台音响，舞台音响是演出器材的一个重要分支。
3.现有技术中，在搭建室外舞台时，需要在舞台的两侧设置舞台音响，并且为了在室外保证舞台声音的效果，一般组合成舞台音响的设备设置有多个，这样室外舞台音响的体积一般较大，目前在搭建过程中，通常需要使用人工将多个扬声器叠加放置，还需要对多个音响组成的舞台音响进行角度调整，这样通过人力搬动不仅造成工作人员劳动强度大，并且工作速度慢，使得舞台音响在组装和后续拆卸的工作效率都比较低，为此提出一种音响安装结构。


技术实现要素：

4.本实用新型的目的在于：为解决通过人力搬动不仅造成工作人员劳动强度大，并且工作速度慢，使得舞台音响在组装和后续拆卸的工作效率都比较低的问题，本实用新型提供了一种音响安装结构。
5.本实用新型为了实现上述目的具体采用以下技术方案：
6.一种音响安装结构，包括支架底板和多个扬声器，所述支架底板上设置有固定机构，且支架底板上固定安装有支撑杆，所述支撑杆的侧壁上转动安装有支撑套筒，所述支撑套筒的侧壁上滑动安装有多个连接环，多个所述连接环的周侧壁上均对称安装有两个支撑板，所述扬声器对应设置在支撑板上，且支撑板上设置有用于固定扬声器的夹紧机构，所述支撑板的的侧壁上开设有插接孔，且连接环的侧壁上固定安装有插接方杆，所述插接方杆滑动插设在插接孔内设置，多个所述支撑板上位于插接方杆的一侧开设有穿孔，多个所述穿孔内插接安装有牵引绳，所述牵引绳上固定套设安装有多个支撑环，所述支撑套筒的上侧安装有转向装置，且支撑套筒上位于转向装置的下侧转动安装有牵引辊，所述牵引绳的一端绕过转向装置并缠绕设置在牵引辊上。
7.优选地，所述固定机构包括多个固定螺钉，所述支架底板的侧壁上开设有多个螺纹孔，多个所述固定螺钉插接设置在多个螺纹孔内。
8.优选地，所述夹紧机构包括两个安装板，两个所述安装板均固定安装在支撑板上，所述安装板的侧壁上开设有螺纹孔，且螺纹孔内螺接安装有转动螺杆，所述转动螺杆的一端转动安装有夹紧板。
9.优选地，所述夹紧板的一侧固定安装有弹性橡胶垫，且弹性橡胶垫上设置有多个凸起颗粒。
10.优选地，所述转向装置包括u形支架，所述u形支架固定安装在支撑套筒的侧壁上，
且u形支架内转动安装有连接转轴，且连接转轴上固定套设有滑轮件。
11.优选地，所述支撑杆的一端固定安装有限位板，且支撑杆的侧壁上滑动套设有固定环，所述固定环的侧壁上固定安装有平衡绳。
12.本实用新型的有益效果如下：
13.1、本实用新型中，通过设置的支撑板、支撑套筒和支撑杆等部件，在进行组装整个舞台音响时，先将多个支撑板通过牵引绳靠近支架底板的下侧放置，然后将需要搭建的多个扬声器逐一放在多个支撑板上，通过牵引辊拉动收卷牵引绳，使得牵引绳经过滑轮件进行转向后逐级带动多个支撑板上升，然后通过转动螺杆在安装板上转动，从而使得两个夹紧板对支撑板上的扬声器进行固定，从而将多个扬声器组合形成舞台音响，然后将牵引绳进行固定，通过推动扬声器和支撑板带动支撑套筒在支撑杆上转动，能够较为轻松的调节整个舞台音响的角度，并且不需要将多个扬声器抬到高处进行叠加组合，能够降低了工作人员的劳动强度，并且使得组合工作更加方便和安全，从而加快了整个舞台音响的安装和拆卸速度。
附图说明

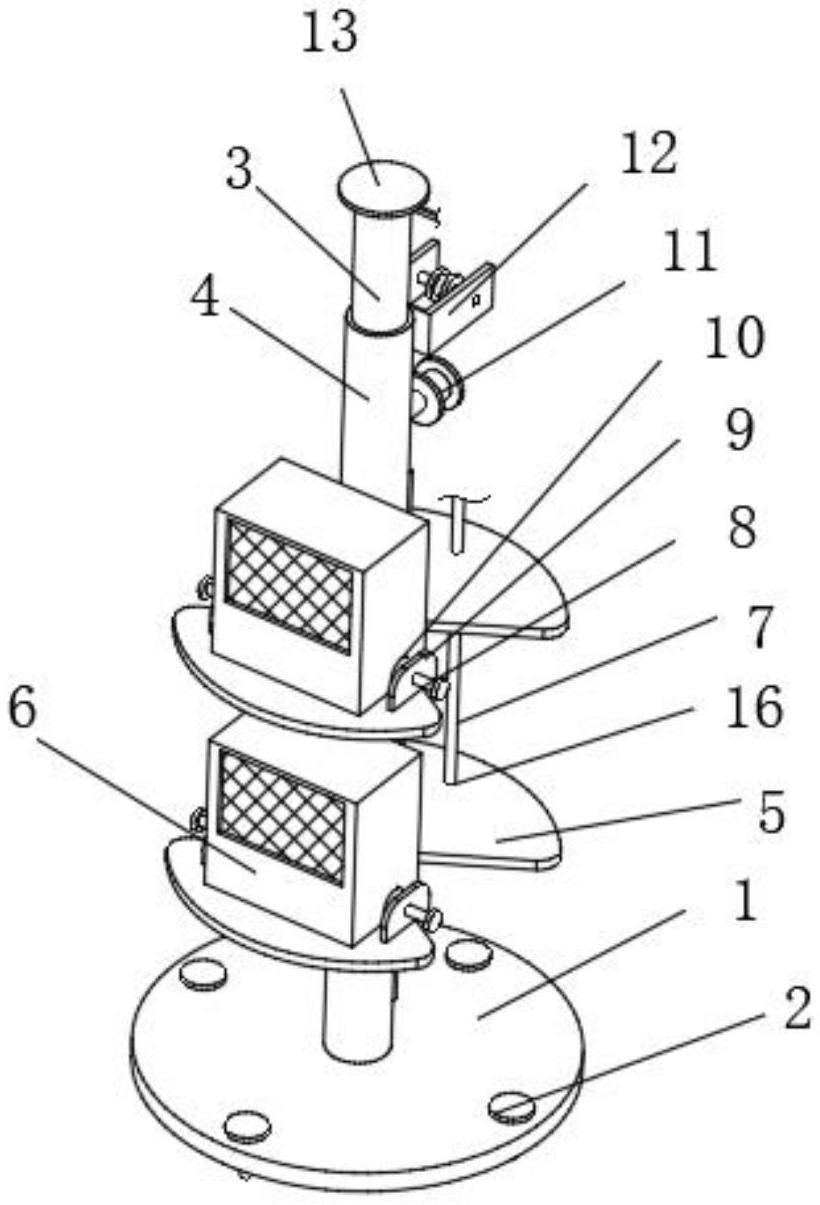

14.图1是本实用新型的前视立体连接结构示意图；
15.图2是本实用新型的侧视立体连接结构示意图；
16.图3是图2中a处的放大结构示意图。
17.附图标记：1、支架底板；2、固定螺钉；3、支撑杆；4、支撑套筒；5、支撑板；6、扬声器；7、牵引绳；8、转动螺杆；9、安装板；10、夹紧板；11、牵引辊；12、u形支架；13、限位板；14、连接环；15、支撑环；16、穿孔；17、插接方杆；18、固定环；19、连接转轴；20、滑轮件；21、插接孔。
具体实施方式
18.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
19.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
21.在本实用新型实施方式的描述中，需要说明的是，术语“内”、“外”、“上”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
22.如图1-3所示，一种音响安装结构，包括支架底板1和多个扬声器6，支架底板1上设置有固定机构，固定机构包括多个固定螺钉2，支架底板1的侧壁上开设有多个螺纹孔，多个固定螺钉2插接设置在多个螺纹孔内，通过设置的固定螺钉2可以将支架底板1稳定的固定在室外的地面上，从而提高了整个舞台音响的稳定性，支撑杆3的一端固定安装有限位板13，且支撑杆3的侧壁上滑动套设有固定环18，固定环18的侧壁上固定安装有平衡绳，通过设置的固定环18和平衡绳，能够在整个舞台音响重心偏移时起到稳定牵引的效果，也能在大风天气下增加整个舞台音响的稳定性。
23.如图2所示，支架底板1上固定安装有支撑杆3，支撑杆3的侧壁上转动安装有支撑套筒4，支撑套筒4的侧壁上滑动安装有多个连接环14，多个连接环14的周侧壁上均对称安装有两个支撑板5，扬声器6对应设置在支撑板5上，且支撑板5上设置有用于固定扬声器6的夹紧机构，夹紧机构包括两个安装板9，两个安装板9均固定安装在支撑板5上，安装板9的侧壁上开设有螺纹孔，且螺纹孔内螺接安装有转动螺杆8，转动螺杆8的一端转动安装有夹紧板10，通过旋转转动螺杆8，使得转动螺杆8与支撑板5上发生螺纹运动带动夹紧板10向前运动，从而借助两个夹紧板10将扬声器6固定在支撑板5上，夹紧板10的一侧固定安装有弹性橡胶垫，且弹性橡胶垫上设置有多个凸起颗粒，设置的带动凸起颗粒的弹性橡胶垫可以对扬声器6起到保护效果，并且可以增加两者之间的摩擦力。
24.如图2所示，支撑板5的的侧壁上开设有插接孔21，且连接环14的侧壁上固定安装有插接方杆17，多个插接孔21均设置在一侧的支撑板5上，然后多个扬声器6设置在另一侧的支撑板5上，插接方杆17滑动插设在插接孔21内设置，多个支撑板5上位于插接方杆17的一侧开设有穿孔16，多个穿孔16内插接安装有牵引绳7，牵引绳7上固定套设安装有多个支撑环15。
25.如图3所示，支撑套筒4的上侧安装有转向装置，转向装置包括u形支架12，u形支架12固定安装在支撑套筒4的侧壁上，且u形支架12内转动安装有连接转轴19，且连接转轴19上固定套设有滑轮件20，设置的滑轮件20可以改变牵引绳7的运动方便，并且可以在u形支架12内设置滑轮组，从而能够起到节省力气的效果，支撑套筒4上位于转向装置的下侧转动安装有牵引辊11，牵引绳7的一端绕过转向装置并缠绕设置在牵引辊11上。
26.综上：在进行组装整个舞台音响时，先将多个支撑板5通过牵引绳7靠近支架底板1的下侧放置，然后将需要搭建的多个扬声器6逐一放在多个支撑板5上，然后通过转动螺杆8在安装板9上转动，从而使得两个夹紧板10对支撑板5上的扬声器6进行固定，通过牵引辊11拉动收卷牵引绳7，使得牵引绳7经过滑轮件20进行转向后逐级带动多个支撑板5上升，然后依次放置并且固定多个扬声器6，从而将多个扬声器6组合形成舞台音响，然后将牵引绳7进行固定，通过推动扬声器6和支撑板5带动支撑套筒4在支撑杆3上转动，从而能够较为轻松的调节整个舞台音响的角度。
27.上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
