1.本实用新型涉及一种钢结构安装安全带便携挂设装置，属于安全防护装置技术领域。


背景技术：

2.在钢结构建筑的施工段上，为了保证施工作业人员的施工安全，需要安装安全带，而为了降低对钢梁本身的破坏，需要通过挂设装置将安全带安装在钢梁。
3.现在挂设装置如中国专利公开号为cn211875957u的一种钢结构建筑悬挂工装，公开技术为：定位销固定活动卡架和底架的位置；虽然，活动卡架可通过定位销固定在底架固定位置的一个限位销孔上，但是，在钢结构建筑施工现场中，有不同宽度翼缘的钢梁，存在活动卡架不能进行位置调整来与不同宽度翼缘钢梁卡装的问题。


技术实现要素：

4.为解决上述技术问题，本实用新型提供了一种钢结构安装安全带便携挂设装置。
5.本实用新型通过以下技术方案得以实现。
6.本实用新型提供的一种钢结构安装安全带便携挂设装置，包括：
7.活动挂钩，活动挂钩的端部为回转弯勾底边为平板；所述活动挂钩平板底边设有多个间隔分布的销钉孔；
8.中部有u型槽用于挂穿安装安全带的u型挂扣，u型挂扣固定在活动挂钩的平板底边；
9.底部设有滑孔顶部为回转弯勾的活动卡，活动卡底部通过滑孔与活动挂钩平板底边滑动套接；
10.对活动卡限位的销钉，两个销钉对应插入活动挂钩的销钉孔中对活动卡两侧进行限位。
11.多个所述销钉孔为共线平行间隔分布在活动挂钩平板底边；两个所述销钉孔之间的间隔距离等于活动卡的宽度。
12.所述销钉孔设在活动挂钩平板底边前侧面。
13.所述u型挂扣固定在活动挂钩平板底边中部。
14.所述u型挂扣为刚性金属材料。
15.所述u型挂扣与活动挂钩经焊接或铆接或通过螺纹副进行固定连接。
16.所述活动挂钩为钢材。
17.所述销钉为木质或刚性金属材料构成；所述销钉从前后侧面插接。
18.本实用新型的有益效果在于：由于活动卡与活动挂钩平板底边滑动套接至对应位置后，活动卡两侧的销钉孔插接有对活动卡限位的销钉进行限位，解决了活动卡架不能进行位置调整来与不同宽度翼缘钢梁卡装的问题。
附图说明

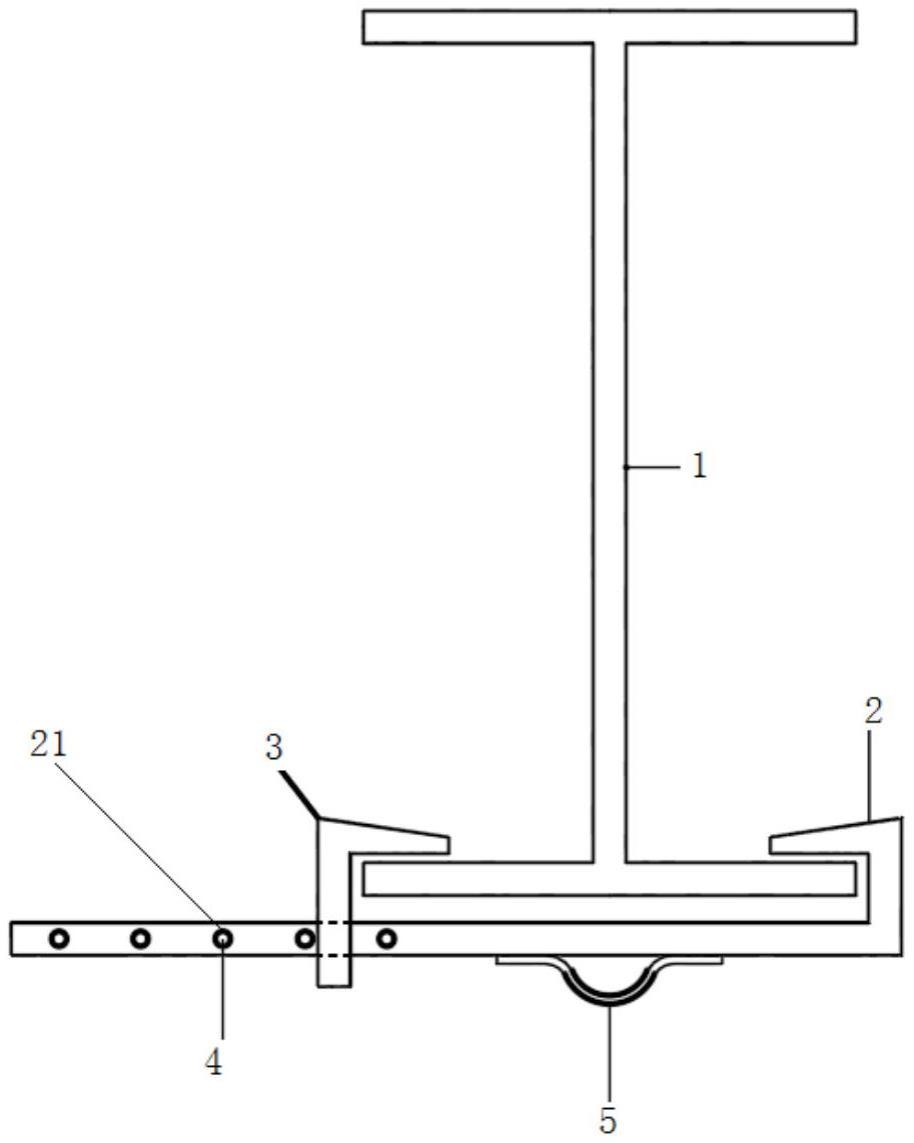

19.图1是本实用新型使用状态下的结构示意图；
20.图中：1-钢梁；2-活动挂钩；21-销钉孔；3-活动卡；4-销钉；5-u型挂扣。
具体实施方式
21.下面进一步描述本实用新型的技术方案，但要求保护的范围并不局限于所述。
22.如图1所示。
23.本申请的一种钢结构安装安全带便携挂设装置，包括：
24.端部为回转弯勾底边为平板的活动挂钩2，活动挂钩2为钢板材料构成。
25.活动挂钩2的平板底边焊接或铆接或通过螺纹副等固定连接有u型挂扣5，中部有u型槽用于挂穿安装安全带的u型挂扣5固定在活动挂钩2平板底边中部；所述u型挂扣5为刚性金属材料构成。
26.所述活动挂钩2平板底边前侧面设有销钉孔21，销钉孔21为共线平行间隔分布的多个，两个销钉孔21之间的间隔距离等于活动卡3的宽度。
27.底部设有滑孔顶部为回转弯勾的活动卡3，活动卡3底部通过滑孔与活动挂钩2平板底边滑动套接，活动卡3回转弯勾扣压在钢梁1一侧翼缘上，活动挂钩2的回转弯勾扣压在钢梁1另一侧翼缘上，活动卡3两侧的销钉孔21插接有对活动卡3限位的销钉4，两个销钉4从前后侧面插入活动挂钩2的销钉孔21中对活动卡3两侧进行限位，销钉4从前后侧面插入相比于从上下插入能避免踩踏。
28.由于活动卡3与活动挂钩2平板底边滑动套接至对应位置后，活动卡3两侧的销钉孔21插接有对活动卡3限位的销钉4进行限位，解决了活动卡架不能进行位置调整来与不同宽度翼缘钢梁卡装的问题。
29.所述销钉4为木质或刚性金属材料构成。


技术特征：
1.一种钢结构安装安全带便携挂设装置，其特征在于，包括：活动挂钩(2)，活动挂钩(2)的端部为回转弯勾底边为平板；所述活动挂钩(2)平板底边设有多个间隔分布的销钉孔(21)；中部有u型槽用于挂穿安装安全带的u型挂扣(5)，u型挂扣(5)固定在活动挂钩(2)的平板底边；底部设有滑孔顶部为回转弯勾的活动卡(3)，活动卡(3)底部通过滑孔与活动挂钩(2)平板底边滑动套接；对活动卡(3)限位的销钉(4)，两个销钉(4)对应插入活动挂钩(2)的销钉孔(21)中对活动卡(3)两侧进行限位。2.如权利要求1所述的钢结构安装安全带便携挂设装置，其特征在于：多个所述销钉孔(21)为共线平行间隔分布在活动挂钩(2)平板底边；两个所述销钉孔(21)之间的间隔距离等于活动卡(3)的宽度。3.如权利要求1所述的钢结构安装安全带便携挂设装置，其特征在于：所述销钉孔(21)设在活动挂钩(2)平板底边前侧面。4.如权利要求1所述的钢结构安装安全带便携挂设装置，其特征在于：所述u型挂扣(5)固定在活动挂钩(2)平板底边中部。5.如权利要求4所述的钢结构安装安全带便携挂设装置，其特征在于：所述u型挂扣(5)为刚性金属材料。6.如权利要求4所述的钢结构安装安全带便携挂设装置，其特征在于：所述u型挂扣(5)与活动挂钩(2)经焊接或铆接或通过螺纹副进行固定连接。7.如权利要求6所述的钢结构安装安全带便携挂设装置，其特征在于：所述活动挂钩(2)为钢材。8.如权利要求1所述的钢结构安装安全带便携挂设装置，其特征在于：所述销钉(4)为木质或刚性金属材料构成；所述销钉(4)从前后侧面插接。

技术总结
本申请公开了一种钢结构安装安全带便携挂设装置，包括：活动挂钩，活动挂钩的端部为回转弯勾底边为平板；所述活动挂钩平板底边设有多个间隔分布的销钉孔；中部有u型槽用于挂穿安装安全带的u型挂扣，u型挂扣固定在活动挂钩的平板底边；底部设有滑孔顶部为回转弯勾的活动卡，活动卡底部通过滑孔与活动挂钩平板底边滑动套接；对活动卡限位的销钉，两个销钉对应插入活动挂钩的销钉孔中对活动卡两侧进行限位。由于活动卡与活动挂钩平板底边滑动套接至对应位置后，活动卡两侧的销钉孔插接有对活动卡限位的销钉进行限位，解决了活动卡架不能进行位置调整来与不同宽度翼缘钢梁卡装的问题。行位置调整来与不同宽度翼缘钢梁卡装的问题。行位置调整来与不同宽度翼缘钢梁卡装的问题。


技术研发人员：龙世聪 李怀柱 彭辉 李英章 伍鑫 施泰伦 罗正权 刘文杰 佘先龙 李小东 朱宇翔
受保护的技术使用者：贵州航天建设工程有限公司
技术研发日：2023.03.08
技术公布日：2023/10/27
