1.本实用新型涉及消防水泵接合器技术领域，具体地说，涉及一种高强度耐用的多用式消防水泵接合器。


背景技术：

2.水泵接合器是根据“建筑设计防火规范”为高层建筑配套的消防设施，通常与建筑物内的自动喷水灭火系统或消火栓等消防设备的供水系统相连接，消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作，是为了突出其使用功能，确保操作快捷，墙壁式室外消防水泵接合器的安装高度距地面宜为0.7m。
3.但现有技术的消防水泵接合器耐用性较差，同时抗腐蚀效果较低，不仅给维护人员增加了麻烦，而且降低了消防水泵接合器的使用寿命。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型的目的在于提供一种高强度耐用的多用式消防水泵接合器，具备使用寿命长的优点，解决了现有技术的消防水泵接合器耐用性较差，同时抗腐蚀效果较低，不仅给维护人员增加了麻烦，而且降低了消防水泵接合器使用寿命的问题。
6.(二)技术方案
7.本为实现上述目的，本实用新型提供如下技术方案，一种高强度耐用的多用式消防水泵接合器所采用的技术方案是:包括接合器本体，所述接合器本体的顶部固定安装有阀门，所述阀门的顶部固定安装有保护环，所述接合器本体的外侧设置有密封盖，所述接合器本体表面的底部固定安装有安装法兰，所述接合器本体包括基层、高强度层、第一防腐层和第二防腐层，所述基层的内表面设置有高强度层，所述高强度层的内表面设置有第一防腐层，所述基层的表面设置有第二防腐层。
8.作为优选方案，所述第一防腐层包括环氧沥青涂层和环氧玻璃鳞片涂料，所述环氧沥青涂层的内表面设置有环氧玻璃鳞片涂料。
9.作为优选方案，所述高强度层包括马氏体时效钢、低合金结构钢和合金超高强度钢，所述马氏体时效钢的内表面设置有低合金结构钢，所述低合金结构钢的表面设置有合金超高强度钢。
10.作为优选方案，所述第二防腐层包括环氧富锌涂层和锌树脂涂层，所述环氧富锌涂层的内表面设置有锌树脂涂层。
11.作为优选方案，所述高强度层的厚度大于第一防腐层的厚度，所述第一防腐层的厚度小于第二防腐层的厚度。
12.(三)有益效果
13.与现有技术相比，本实用新型提供了一种高强度耐用的多用式消防水泵接合器，
具备以下有益效果。
14.1、该一种高强度耐用的多用式消防水泵接合器，通过设置阀门对水路的开关进行控制，通过设置保护环对阀门的顶部进行保护，通过设置密封盖便于对出水口进行封堵，通过设置第一防腐层和第二防腐层提高接合器本体的耐腐蚀系数，通过设置高强度层提高接合器本体的强度系数，解决了现有技术的消防水泵接合器耐用性较差，同时抗腐蚀效果较低，不仅给维护人员增加了麻烦，而且降低了消防水泵接合器使用寿命的问题。
15.2、该一种高强度耐用的多用式消防水泵接合器，通过设置环氧沥青涂层和环氧玻璃鳞片涂料具有防腐蚀效果好的特点，通过设置马氏体时效钢具有强度高，韧性高，屈强比高，焊接性和成形性良好的特点，通过设置低合金结构钢和合金超高强度钢具有强度高、韧性好，同时其防腐蚀效果较好的特点，通过设置高强度层、第一防腐层和第二防腐层三者的配合，提高接合器本体的使用寿命。
附图说明

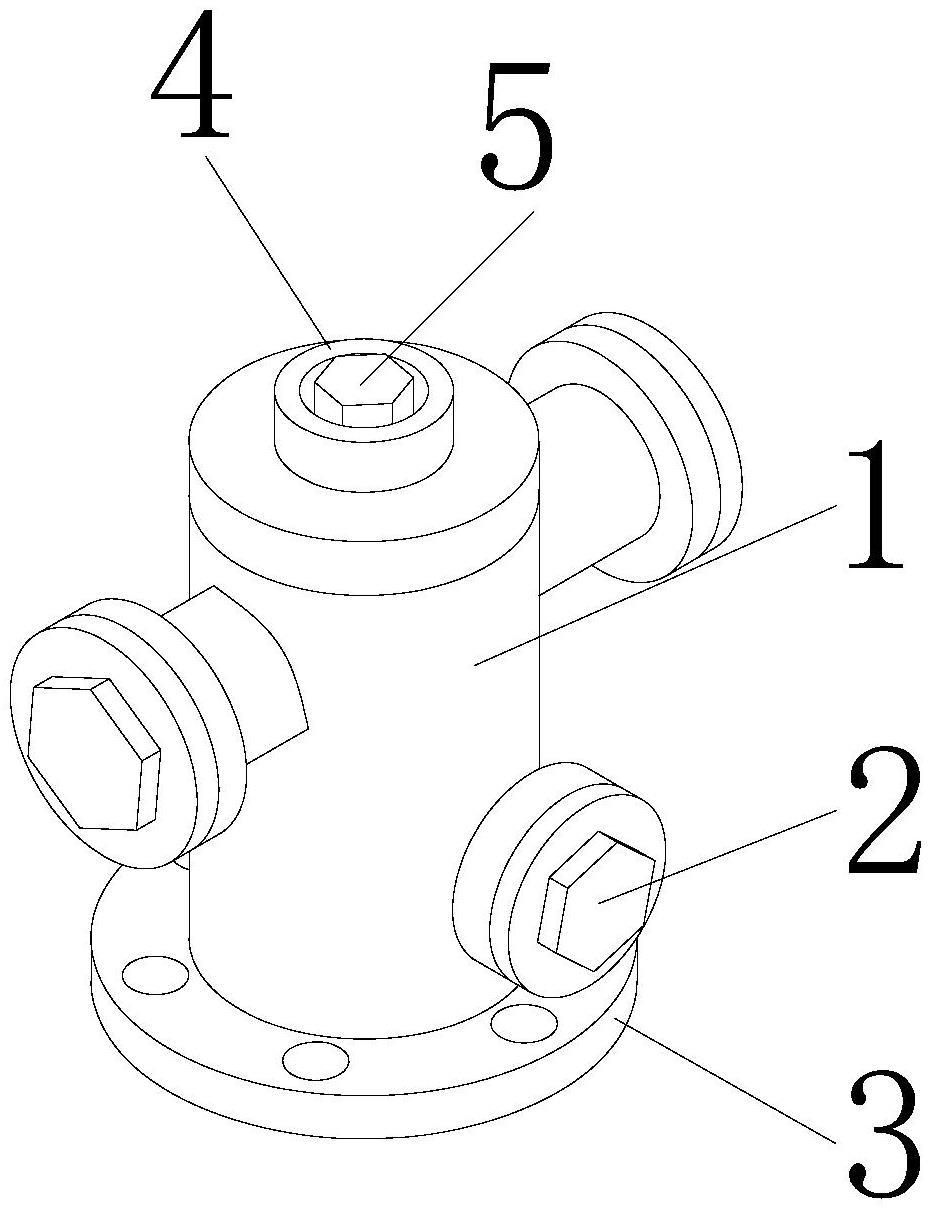

16.图1为本实用新型结构示意图；
17.图2为本实用新型接合器本体截面结构示意图；
18.图3为本实用新型第一防腐层截面结构示意图；
19.图4为本实用新型高强度层截面结构示意图；
20.图5为本实用新型第二防腐层截面结构示意图。
21.图中：1、接合器本体；2、密封盖；3、安装法兰；4、保护环；5、阀门；6、基层；7、高强度层；701、马氏体时效钢；702、低合金结构钢；703、合金超高强度钢；8、第一防腐层；801、环氧沥青涂层；802、环氧玻璃鳞片涂料；9、第二防腐层；901、环氧富锌涂层；902、锌树脂涂层。
具体实施方式
22.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
23.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.请参阅图1-5，本实用新型：一种高强度耐用的多用式消防水泵接合器，包括接合器本体1，接合器本体1的顶部固定安装有阀门5，阀门5的顶部固定安装有保护环4，接合器本体1的外侧设置有密封盖2，接合器本体1表面的底部固定安装有安装法兰3，接合器本体1包括基层6、高强度层7、第一防腐层8和第二防腐层9，基层6的内表面设置有高强度层7，高
强度层7的内表面设置有第一防腐层8，基层6的表面设置有第二防腐层9。
26.通过上述技术方案，通过设置阀门5对水路的开关进行控制，通过设置保护环4对阀门5的顶部进行保护，通过设置密封盖2便于对出水口进行封堵，通过设置第一防腐层8和第二防腐层9提高接合器本体1的耐腐蚀系数，通过设置高强度层7提高接合器本体1的强度系数。
27.第一防腐层8包括环氧沥青涂层801和环氧玻璃鳞片涂料802，环氧沥青涂层801的内表面设置有环氧玻璃鳞片涂料802。
28.通过上述技术方案，通过设置环氧沥青涂层801和环氧玻璃鳞片涂料802具有防腐蚀效果好的特点。
29.高强度层7包括马氏体时效钢701、低合金结构钢702和合金超高强度钢703，马氏体时效钢701的内表面设置有低合金结构钢702，低合金结构钢702的表面设置有合金超高强度钢703。
30.通过上述技术方案，通过设置马氏体时效钢701具有强度高，韧性高，屈强比高，焊接性和成形性良好的特点，通过设置低合金结构钢702和合金超高强度钢703具有强度高、韧性好，同时其防腐蚀效果较好的特点。
31.第二防腐层9包括环氧富锌涂层901和锌树脂涂层902，环氧富锌涂层901的内表面设置有锌树脂涂层902。
32.通过上述技术方案，通过设置环氧富锌涂层901和锌树脂涂层902增加其耐腐蚀系数。
33.高强度层7的厚度大于第一防腐层8的厚度，第一防腐层8的厚度小于第二防腐层9的厚度。
34.通过上述技术方案，通过设置高强度层7、第一防腐层8和第二防腐层9三者的配合，提高接合器本体1的使用寿命。
35.本实用新型的工作原理是；通过设置阀门5对水路的开关进行控制，通过设置保护环4对阀门5的顶部进行保护，通过设置密封盖2便于对出水口进行封堵，通过设置第一防腐层8和第二防腐层9提高接合器本体1的耐腐蚀系数，通过设置高强度层7提高接合器本体1的强度系数，通过设置环氧沥青涂层801和环氧玻璃鳞片涂料802具有防腐蚀效果好的特点，通过设置马氏体时效钢701具有强度高，韧性高，屈强比高，焊接性和成形性良好的特点，通过设置低合金结构钢702和合金超高强度钢703具有强度高、韧性好，同时其防腐蚀效果较好的特点，通过设置环氧富锌涂层901和锌树脂涂层902增加其耐腐蚀系数，通过设置高强度层7、第一防腐层8和第二防腐层9三者的配合，提高接合器本体1的使用寿命。
36.最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
