1.本实用新型涉及一种用于地上车库的联动超细干粉灭火设备，属于消防安全技术领域。


背景技术：

2.老旧小区地上车库并没有设置相应的消防系统，车库放置的杂物多，并且还在车库里进行电动车充电等，电动车充电时由于线路短路或者电池老化都可能使电动车发生火灾，在引燃车库中其他杂物，存在较高的消防安全隐患。
3.目前国内对于老旧地上车库消防措施，停留在手提灭火器、水喷淋，或是没有消防设施，消防灭火剂常见的水、七氟丙烷、二氧化碳等等适用于普通着火，若是电池着火并不适用，使用超细干粉设备对有焰燃烧有抑制作用、对表面燃烧有熄灭作用。
4.例如，中国专利cn207048419u公开了一种自动灭火式充电立体车库。在充电式立体车库中分布设置有若干热感应器和若干自动灭火装置，各热感应器与各自动灭火装置一一对应，各热感应器被配置为检测各自检测范围内的温度，并在检测到各自检测范围内的温度达到预设值时向各自对应的自动灭火装置发出灭火指令，各自动灭火装置被配置为在接收到灭火指令后向各自对应的热感应器的检测范围喷射灭火剂，从而实现发生火灾时自动灭火，大大提高了充电式立体车库的防火水平，保障了人生财产安全。
5.但是，由于车库放置的杂物多并且还在车库里进行电动车充电等，自动灭火式充电立体车库不适用。


技术实现要素：

6.本实用新型要解决的技术问题是：克服现有技术的不足，提供一种用于地上车库的联动超细干粉灭火设备，解决地上车库的消防安全隐患。
7.本实用新型所述一种用于地上车库的联动超细干粉灭火设备，包括驱动气瓶、干粉罐、地上车库、灭火控制器和报警控制器，还包括导轨和驱动装置，导轨布置在所述地上车库的上方，在所述地上车库的上方还布置有若干火灾探测器，所述火灾探测器与导轨成排设置，所述驱动气瓶和干粉罐设置在导轨上，所述火灾探测器与报警控制器连接，报警控制器与灭火控制器连接，灭火控制器与驱动气瓶和驱动装置连接，驱动气瓶与干粉罐连接，所述干粉罐连接有喷头，所述驱动装置连接驱动气瓶和干粉罐。
8.由于老旧小区地上车库放置的杂物多，并且还在车库里进行电动车充电等，所以其空间比常规车位空间要大，在使用常规车位的消防设施灭火时，会存在死角。因此，在地上车库的上方设置导轨，驱动气瓶和干粉罐设置在导轨上，驱动气瓶和干粉罐可沿导轨移动，扩大灭火的范围，使用超细干粉设备对有焰燃烧有抑制作用、对表面燃烧有熄灭作用。
9.优选地，所述驱动气瓶和干粉罐通过滑动块安装在导轨上，驱动装置通过滑动块连接驱动气瓶和干粉罐。
10.通过滑动块带动驱动气瓶和干粉罐可沿导轨移动。
11.优选地，所述火灾探测器包括感烟探测器和图像火灾探测器。
12.优选地，所述驱动气瓶上安装有燃气驱动器和瓶头阀，燃气驱动器与灭火控制器电连接。
13.优选地，所述驱动气瓶经减压阀和输气软管与干粉罐内的进气管连接。
14.优选地，所述干粉罐上安装有低压泄放阀和安全阀。
15.优选地，所述干粉罐上安装有定压释放装置，定压释放装置经输粉管与若干喷头连接。
16.优选地，所述输粉管上安装有压力信号器，压力信号器与灭火控制器电连接。
17.优选地，所述喷头呈扁嘴型状。
18.喷头呈扁嘴型状，用于横向喷射超细干粉，防止横向位置存在死角。纵向位置则有滑动块带动，防止纵向位置存在死角。
19.与现有技术相比，本实用新型具有以下有益效果：
20.本实用新型所述的一种用于地上车库的联动超细干粉灭火设备，采用联动超细干粉灭火设备，具有烟感报警器，热成像感温火灾探测器，可在消防控制室看到现场，当探测到火灾时，会传输给消防控制室报警信号，来远程联动灭火装置进行自动灭火或通知救援队进行手动灭火。灭火剂采用的是超细干粉灭火剂，具有电绝缘性高，灭火效能高等优点。通过管道及喷头安装有效对准高危险部位，喷头通过管道连接至超细干粉灭火设备主体，采取联动。
附图说明

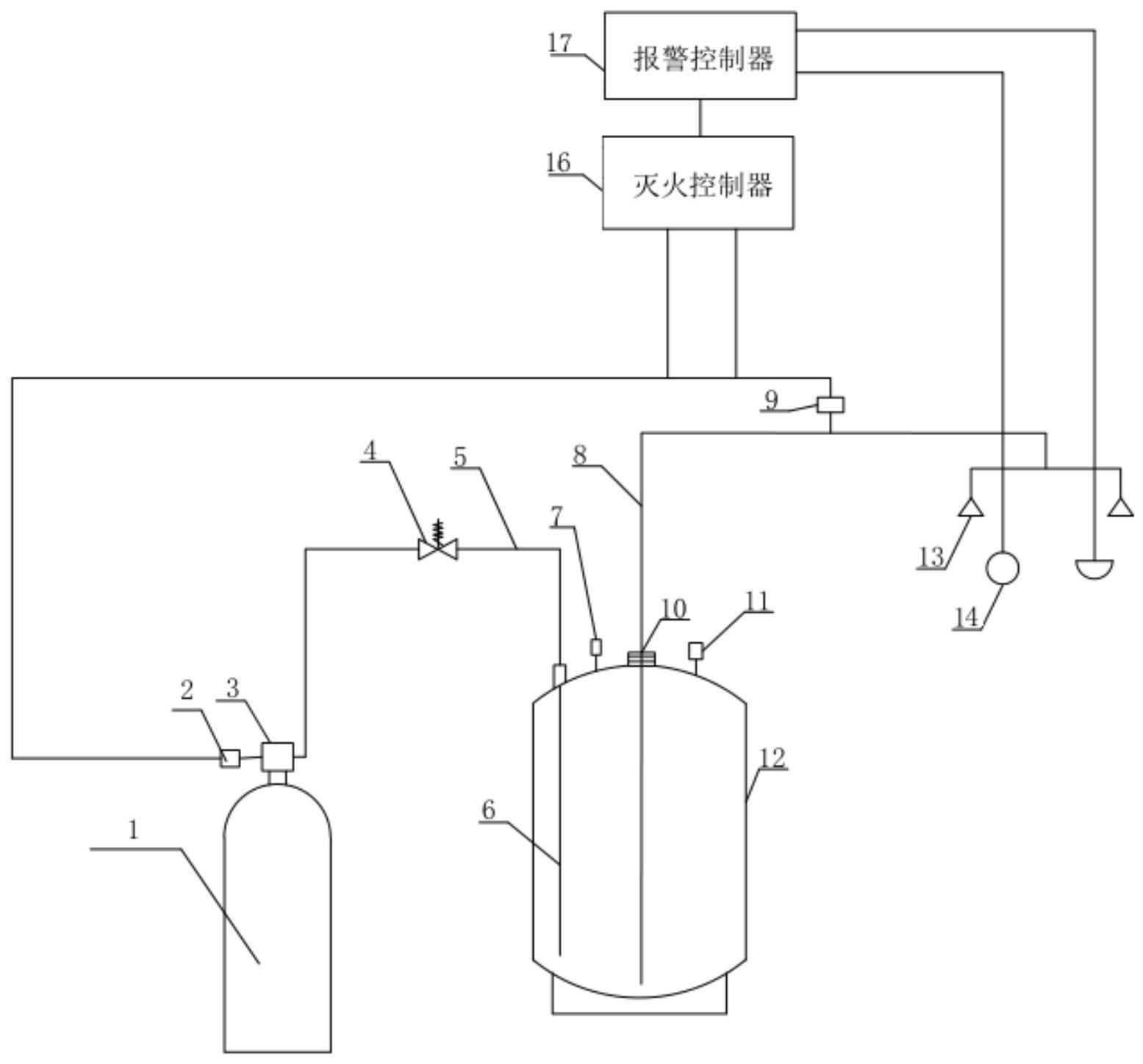

21.图1是本实用新型所述一种用于地上车库的联动超细干粉灭火设备的结构示意图；
22.图2是本实用新型所述一种用于地上车库的联动超细干粉灭火设备的安装结构示意图；
23.图3是本实用新型所述一种导轨的安装结构示意图；
24.图4是本实用新型所述另一种导轨的安装结构示意图。
25.其中：1、驱动气瓶；2、燃气驱动器；3、瓶头阀；4、减压阀；5、输气软管；6、进气管；7、低压泄放阀；8、输粉管；9、压力信号器；10、定压释放装置；11、安全阀；12、干粉罐；13、喷头；14、火灾探测器；15、地上车库；16、灭火控制器；17、报警控制器；18、导轨；19、驱动装置；20、滑动块。
具体实施方式
26.下面结合附图对本实用新型做进一步描述：
27.实施例1
28.如图1-2所示，本实用新型公开了一种用于地上车库的联动超细干粉灭火设备，包括驱动气瓶1、干粉罐12、地上车库15、灭火控制器16和报警控制器17，还包括导轨18和驱动装置19，导轨18布置在所述地上车库15的上方，在所述地上车库15的上方还布置有若干火灾探测器14，所述火灾探测器14与导轨18成排设置，所述驱动气瓶1和干粉罐12设置在导轨18上，所述火灾探测器14与报警控制器17连接，报警控制器17与灭火控制器16连接，灭火控
制器16与驱动气瓶1和驱动装置19连接，驱动气瓶1与干粉罐12连接，所述干粉罐12连接有喷头13，所述驱动装置19连接驱动气瓶1和干粉罐12。
29.由于老旧小区地上车库放置的杂物多，并且还在车库里进行电动车充电等，所以其空间比常规车位空间要大，在使用常规车位的消防设施灭火时，会存在死角。因此，在地上车库15的上方设置导轨18，驱动气瓶1和干粉罐12设置在导轨18上，驱动气瓶1和干粉罐12可沿导轨18移动，扩大灭火的范围，使用超细干粉设备对有焰燃烧有抑制作用、对表面燃烧有熄灭作用。
30.具体的，所述导轨18可以如图3所示为直线型，也可以如图4所示为曲线型。
31.在直线型时，喷头13呈扁嘴型状，用于横向喷射超细干粉，防止横向位置存在死角。纵向位置则有滑动块20带动，防止纵向位置存在死角。
32.所述驱动气瓶1和干粉罐12通过滑动块20安装在导轨18上，驱动装置19通过滑动块20连接驱动气瓶1和干粉罐12。
33.通过滑动块20带动驱动气瓶1和干粉罐12可沿导轨18移动。
34.所述火灾探测器14包括感烟探测器和图像火灾探测器，所述图像火灾探测器采用热成像感温火灾探测器。
35.由于感烟探测器和图像火灾探测器均为现有技术，在此不再赘述。
36.所述驱动气瓶1上安装有燃气驱动器2和瓶头阀3，燃气驱动器2与灭火控制器16电连接。
37.所述驱动气瓶1经减压阀4和输气软管5与干粉罐12内的进气管6连接。
38.所述干粉罐12上安装有低压泄放阀7和安全阀11。
39.所述干粉罐12上安装有定压释放装置10，定压释放装置10经输粉管8与若干喷头13连接。
40.所述输粉管8上安装有压力信号器9，压力信号器9与灭火控制器16电连接。
41.本实用新型的一种用于地上车库的联动超细干粉灭火设备，工作原理如下：
42.一、自动启动工作原理
