1.本实用新型涉及消防面罩技术领域，具体为一种防止掉落的消防面罩。


背景技术：

2.消防面罩作为个人防护器材，用于对人员的呼吸器官，眼睛及面部皮肤提供有效防护。面具由面罩，导气管和滤毒罐组成，面罩可直接与滤毒罐连接使用，或者用导气管与滤毒罐连接使用。消防防毒面具可以根据防护要求分别选用各种型号的滤毒罐，应用在化工、仓库、科研、各种有毒、有害的作业环。
3.如中国专利cn218187572u所公开的一种新型消防面罩，本实用新型涉及消防面罩技术领域，且公开了一种新型消防面罩，包括面罩主体，所述面罩主体两侧中间位置固定连接有伸缩固定带，面罩主体顶部表面上方内嵌设置有观看镜，面罩主体顶部表面下方内嵌安装有相互匹配的安装板，安装板表面中间位置开设有通气孔，通气孔内部插接有相互匹配呼吸块，呼吸块顶部安装有过滤网，本实用新型，通过反转固定螺栓移出螺纹孔，然后转动呼吸块上的插块滑到l型插槽垂直端，这样即可将呼吸块拔出，然后将新的呼吸块上的密封块插入到密封凹槽密封，此时转动插块插入到l型插槽内部，最后通过固定螺栓插入到螺纹孔内部，从而提高了连接的牢固性，这样便于实现呼吸块的更换，从而避免了资源的浪费。
4.由上述专利背景技术中所提出的现有消防面具不能对烟雾过滤部件进行更换，且上述专利仅靠螺栓等装置对烟雾过滤部件进行拆卸更换，这样不但会浪费烟雾过滤部件的更换时间，还不利于人员的使用。


技术实现要素：

5.为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种防止掉落的消防面罩，具备便捷拆换烟雾过滤部件的优点，解决了因更换烟雾过滤部件过长从而浪费更换时间和不利于人员使用的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种防止掉落的消防面罩，包括消防面罩本体，所述消防面罩本体的两侧固定连接有伸缩紧固带，所述伸缩紧固带的背部固定连接有魔术贴，所述消防面罩本体的正面连通有防护镜，所述防护镜的下方设置有与消防面罩本体固定连接的拆换单元；
7.所述拆换单元包括固定连接在消防面罩本体表面的圆形卡环，所述圆形卡环的两侧固定连接有按钮，所述按钮的内侧固定连接有推杆，所述推杆的表面套设有回弹簧，所述圆形卡环的内部开设有两个卡槽，所述圆形卡环的内部设置有圆形过滤盒，所述圆形过滤盒的内部从前至后依次设置有过滤网、吸附网和硅藻纯过滤网，所述圆形过滤盒的两侧固定连接有压簧，所述压簧的两端固定连接有弧形扣，所述圆形过滤盒的底部固定连接有抽拉杆，所述圆形过滤盒通过弧形扣卡接在圆形卡环的内部，所述推杆与卡槽连通，所述圆形卡环的底部开设有与圆形过滤盒配合使用的进口。
8.作为本实用新型优选的，所述消防面罩本体的表面开设有两个凹槽，所述凹槽的内部分别固定连接有微型电机和滑杆，所述微型电机的输出左端固定连接有丝杆，所述丝杆和滑杆的表面均套设有滑动板，所述滑动板的背部固定连接有清洁布。
9.作为本实用新型优选的，所述消防面罩本体的顶部固定连接有减震簧，所述减震簧的顶端固定连接有防护气板。
10.作为本实用新型优选的，所述圆形卡环的内部设置有两个滚珠，所述滚珠与推杆贴合。
11.作为本实用新型优选的，所述圆形过滤盒的顶部设置有磁吸铁，所述圆形卡环的内部设置有与磁吸铁配合使用的磁吸槽。
12.与现有技术相比，本实用新型的有益效果如下：
13.1、本实用新型通过设置拆换单元，在对圆形过滤盒进行拆卸时，利用按钮推动推杆使卡接在卡槽内部的弧形扣通过压簧暂时回缩，然后人员利用抽拉杆抽出圆形过滤盒即可完成拆卸，在对消防面罩本体进行安装时，只需把圆形过滤盒插入圆形卡环内部，利用弧形扣在圆形卡环内部滑行，弧形扣在滑行时会通过压簧回缩然后卡接在卡槽内部即可完成安装，这样不会增加圆形过滤盒的拆换时间还方便人员使用。
14.2、本实用新型通过设置清洁布，人员在利用消防面罩本体进行工作时，烟雾中存在的灰尘会停留在防护镜表面从而影响人员的视线，而清洁布可将灰尘进行擦除，便于人员使用。
附图说明

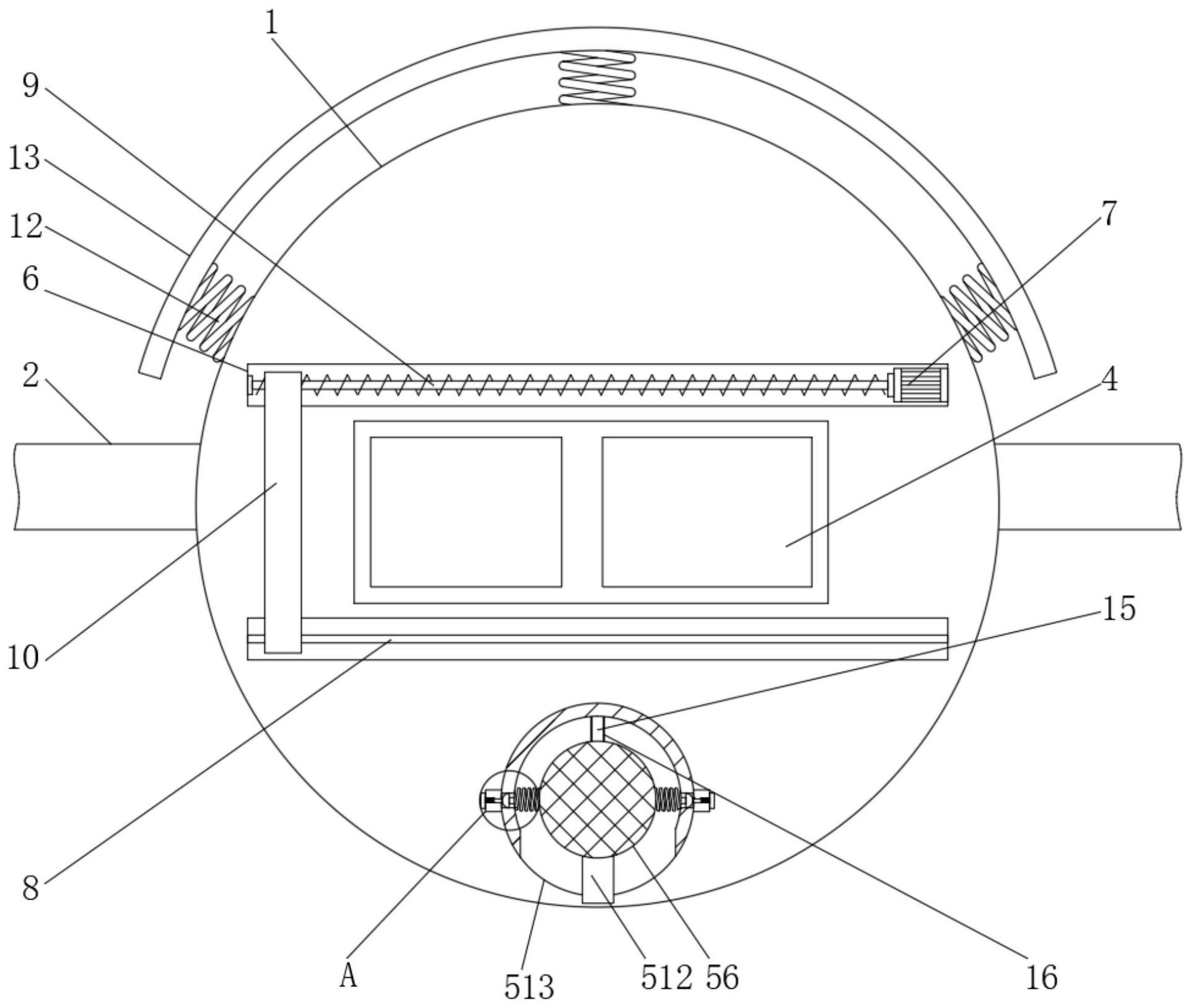

15.图1为本实用新型结构示意图；
16.图2为本实用新型剖面示意图；
17.图3为本实用新型a的放大示意图；
18.图4为本实用新型圆形过滤盒的侧视示意图；
19.图5为本实用新型滑动板与清洁布的连接示意图；
20.图6为本实用新型滚珠的放大示意图；
21.图7为本实用伸缩紧固带的俯视示意图。
22.图中：1、消防面罩本体；2、伸缩紧固带；3、魔术贴；4、防护镜；5、拆换单元；51、圆形卡环；52、按钮；53、推杆；54、回弹簧；55、卡槽；56、圆形过滤盒；57、过滤网；58、吸附网；59、硅藻纯过滤网；510、压簧；511、弧形扣；512、抽拉杆；513、进口；6、凹槽；7、微型电机；8、滑杆；9、丝杆；10、滑动板；11、清洁布；12、减震簧；13、防护气板；14、滚珠；15、磁吸铁；16、磁吸槽。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.如图1至图所示，一种防止掉落的消防面罩，包括消防面罩本体1，消防面罩本体1
的两侧固定连接有伸缩紧固带2，伸缩紧固带2的背部固定连接有魔术贴3，消防面罩本体1的正面连通有防护镜4，防护镜4的下方设置有与消防面罩本体1固定连接的拆换单元5；
25.拆换单元5包括固定连接在消防面罩本体1表面的圆形卡环51，圆形卡环51的两侧固定连接有按钮52，按钮52的内侧固定连接有推杆53，推杆53的表面套设有回弹簧54，圆形卡环51的内部开设有两个卡槽55，圆形卡环51的内部设置有圆形过滤盒56，圆形过滤盒56的内部从前至后依次设置有过滤网57、吸附网58和硅藻纯过滤网59，圆形过滤盒56的两侧固定连接有压簧510，压簧510的两端固定连接有弧形扣511，圆形过滤盒56的底部固定连接有抽拉杆512，圆形过滤盒56通过压簧510卡接在圆形卡环51的内部，推杆53与卡槽55连通，所述圆形卡环51的底部开设有与圆形过滤盒56配合使用的进口513。
26.参考图2，消防面罩本体1的表面开设有两个凹槽6，凹槽6的内部分别固定连接有微型电机7和滑杆8，微型电机7的输出左端固定连接有丝杆9，丝杆9和滑杆8的表面均套设有滑动板10，滑动板10的背部固定连接有清洁布11。
27.作为本实用新型的一种技术优化方案，通过设置清洁布11，人员在利用消防面罩本体1进行工作时，烟雾中存在的灰尘会停留在防护镜4表面从而影响人员的视线，而清洁布11可将灰尘进行擦除，便于人员使用。
28.参考图2，消防面罩本体1的顶部固定连接有减震簧12，减震簧12的顶端固定连接有防护气板13。
29.作为本实用新型的一种技术优化方案，通过设置防护气板13，避免人员在工作时会有重物掉落到人员头部，而防护气板13和减震簧12可减少重物的重量，进一步防护人员的头部安全。
30.参考图3，圆形卡环51的内部设置有两个滚珠14，滚珠14与推杆53贴合。
31.作为本实用新型的一种技术优化方案，通过设置滚珠14，可增加推杆53的滑动灵活性，进一步提高圆形过滤盒56的拆卸效率。
32.参考图2，圆形过滤盒56的顶部设置有磁吸铁15，圆形卡环51的内部设置有与磁吸铁15配合使用的磁吸槽16。
33.作为本实用新型的一种技术优化方案，通过设置磁吸铁15，通过磁吸铁15和磁吸槽16的相互配合，可增加圆形过滤盒56的卡接稳固性。
34.本实用新型的工作原理及使用流程：在日常使用时，人员通过伸缩紧固带2和魔术贴3把消防面罩本体1佩戴在脸部即可进行使用，在对圆形过滤盒56进行拆卸时，利用按钮52推动推杆53使卡接在卡槽55内部的弧形扣511通过压簧510暂时回缩，然后人员利用抽拉杆512抽出圆形过滤盒56即可完成拆卸，在对消防面罩本体1进行安装时，只需把圆形过滤盒56插入圆形卡环51内部，利用弧形扣511在圆形卡环51内部滑行，弧形扣511在滑行时会利用压簧510回缩然后卡接在卡槽55内部即可完成安装；
35.其中，过滤网57、吸附网58和硅藻纯过滤网59可对烟雾中的有害物质和灰尘进行过滤吸附，同时减少有害物质对人员的危害，便于人员使用。
36.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要
素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
37.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
