一种轻烃燃气制气阻火组件的制作方法

1.本实用新型涉及燃气管道建设技术领域,具体为一种轻烃燃气制气阻火组件。


背景技术:

2.目前,阻火器是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置。一般安装在输送可燃气体的管道中,或者通风的槽罐上,阻止传播火焰(爆燃或爆轰)通过的装置,由阻火芯、阻火器外壳及附件构成,阻火器也常用在输送易燃气体的管道上。假若易燃气体被引燃,气体火焰就会传播到整个管网。为了防止这种危险的发生,也要采用阻火器。阻火器也可以使用在有明火设备的管线上,以防止回火事故。但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧。
3.现有技术中授权公告号为:cn216022794u的便于维护型燃气阻火器,包括左壳体、右壳体和阻火元件以及连接管,所述左壳体和/或右壳体的端部设为承插口结构,承插口外侧设有法兰盘,所述连接管的一端与所述承插口之间通过密封件活动密封连接,所述连接管的另一端设有法兰盘。本实用新型设计的阻火器,可通过拆除左壳体和右壳体的紧固件后,能调节所述左壳体或右壳体向连接管方向移动,使左壳体与右壳体之间能打开一定距离,便于阻火元件的安装和拆卸,不仅方便安装,同时也便于阻火器的维护,大大提高了工作效率,然而该实用新型更换阻火元件时,左右壳体分开并受重力作用向下倾斜,会对滑槽造成伤害,损坏后会对气密性造成影响,产生安全隐患,安装阻火元件时需要单独分开操作左右壳体合并,十分不方便,而且整个设备暴露在空气中,长时间会导致金属件生锈,影响拆卸和滑动。


技术实现要素:

4.本实用新型的目的在于提供一种轻烃燃气制气阻火组件,解决了拆装不稳定,金属件容易生锈的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种轻烃燃气制气阻火组件,包括左壳体,所述左壳体的一侧分别通过两个对称布置的螺栓和螺母固定连接有右壳体,所述左壳体和所述右壳体上共同通过螺丝固定连接有阻火元件,所述左壳体和所述右壳体上分别通过螺丝固定连接有第一齿条杆、第二齿条杆和两个对称布置的滑动套,所述左壳体和所述右壳体的内部分别滑动装配有两个对称布置的管道;
6.两个所述管道上均通过螺丝固定连接有两个对称布置的固定块,所述固定块上通过螺丝固定连接有滑杆,两个所述管道上共同通过螺丝固定连接有支撑杆,所述第一齿条杆和所述第二齿条杆均滑动装配在所述支撑杆上,所述支撑杆上通过螺丝固定连接有竖杆,所述竖杆上转动安装有齿轮。
7.优选的,两个所述管道上共同通过螺丝固定连接有防护套,所述防护套上通过螺丝固定连接有两个对称布置的合页,两个所述合页的转动部共同通过螺丝固定连接有盒门。
8.优选的,所述左壳体和所述右壳体上分别开设有两个对称布置的圆孔和圆槽,两个所述螺栓分别穿过两个所述圆孔和两个所述圆槽的内部。
9.优选的,所述第一齿条杆和所述第二齿条杆均和所述齿轮相啮合。
10.优选的,所述第一齿条杆和所述第二齿条杆上分别开设有横孔和横槽,所述支撑杆分别穿过所述横孔和所述横槽的内部。
11.优选的,四个所述滑动套的内部均开设有通孔,四个所述滑杆分别穿过四个所述通孔的内部。
12.与现有技术相比,本实用新型的有益效果如下:
13.1、本实用新型通过支撑杆、第一齿条杆等结构的设置,当需要更换阻火元件的时候,松开螺栓螺母,分别向两边滑动左壳体和右壳体,左壳体和右壳体上分别固定连接有第一齿条杆和第二齿条杆,均滑动在支撑杆上,保证左壳体和右壳体不会在重力的作用下向下倾斜造成滑槽内部损坏,并且第一齿条杆和第二齿条杆配合使左壳体和右壳体可以同时相向运动,非常方便,实现了拆装稳定的效果。
14.2、本实用新型通过防护套、盒门等结构的设置,平常使用过程中保持盒门关闭状态,可以有效隔离空气中的水汽,防止金属件因为受潮而生锈影响拆装和移动,需要检修时打开盒门即可进行操作,实现了防止金属件生锈的效果。
附图说明

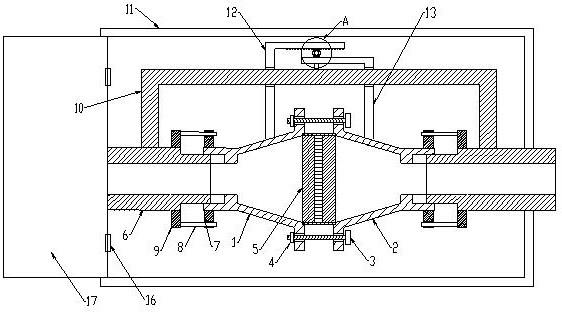

15.图1为本实用新型的主视图;
16.图2为本实用新型的结构a处放大图;
17.图3为本实用新型的整体结构示意图。
18.图中:1、左壳体;2、右壳体;3、螺栓;4、螺母;5、阻火元件;6、管道;7、滑动套;8、滑杆;9、固定块;10、支撑杆;11、防护套;12、第一齿条杆;13、第二齿条杆;14、齿轮;15、竖杆;16、合页;17、盒门。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.请参阅图1-3,一种轻烃燃气制气阻火组件,包括左壳体1,左壳体1的一侧分别通过两个对称布置的螺栓3和螺母4固定连接有右壳体2,左壳体1和右壳体2上共同通过螺丝固定连接有阻火元件5,左壳体1和右壳体2上分别通过螺丝固定连接有第一齿条杆12、第二齿条杆13和两个对称布置的滑动套7,左壳体1和右壳体2的内部分别滑动装配有两个对称布置的管道6,两个管道6上均通过螺丝固定连接有两个对称布置的固定块9,固定块9上通过螺丝固定连接有滑杆8,两个管道6上共同通过螺丝固定连接有支撑杆10,第一齿条杆12和第二齿条杆13均滑动装配在支撑杆10上,支撑杆10上通过螺丝固定连接有竖杆15,竖杆15上转动安装有齿轮14,通过支撑杆10、第一齿条杆12等结构的设置,当需要更换阻火元件5的时候,松开螺栓3螺母4,分别向两边滑动左壳体1和右壳体2,左壳体1和右壳体2上分别
固定连接有第一齿条杆12和第二齿条杆13,均滑动在支撑杆10上,保证左壳体1和右壳体2不会在重力的作用下向下倾斜造成滑槽内部损坏,并且第一齿条杆12和第二齿条杆13配合使左壳体1和右壳体2可以同时相向运动,非常方便,实现了拆装稳定的效果。
21.请参阅图1,两个管道6上共同通过螺丝固定连接有防护套11,防护套11上通过螺丝固定连接有两个对称布置的合页16,两个合页16的转动部共同通过螺丝固定连接有盒门17,通过防护套11、盒门17等结构的设置,平常使用过程中保持盒门17关闭状态,可以有效隔离空气中的水汽,防止金属件因为受潮而生锈影响拆装和移动,需要检修时打开盒门17即可进行操作,实现了防止金属件生锈的效果。
22.请参阅图1,左壳体1和右壳体2上分别开设有两个对称布置的圆孔和圆槽,两个螺栓3分别穿过两个圆孔和两个圆槽的内部。
23.请参阅图2,第一齿条杆12和第二齿条杆13均和齿轮14相啮合。
24.请参阅图1,第一齿条杆12和第二齿条杆13上分别开设有横孔和横槽,支撑杆10分别穿过横孔和横槽的内部。
25.请参阅图1,四个滑动套7的内部均开设有通孔,四个滑杆8分别穿过四个通孔的内部。
26.本实用新型具体实施过程如下:当需要更换阻火元件5的时候,松开螺栓3螺母4,分别向两边滑动左壳体1和右壳体2,左壳体1和右壳体2上分别固定连接有第一齿条杆12和第二齿条杆13,均滑动在支撑杆10上,保证左壳体1和右壳体2不会在重力的作用下向下倾斜造成滑槽内部损坏,并且第一齿条杆12和第二齿条杆13在齿轮14的配合下使左壳体1和右壳体2可以同时相向运动,非常方便。
27.平常使用过程中保持盒门17关闭状态,可以有效隔离空气中的水汽,防止金属件因为受潮而生锈影响拆装和移动,需要检修时打开盒门17即可进行操作,起到防护作用。
28.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
