1.本实用新型涉及灭火器技术领域，尤其涉及一种便携式多功能灭火筒。


背景技术：

2.消防设备中灭火器是重要设备。目前市场上大部分灭火器利用高压气体喷出灭火介质来灭火。现有的灭火器推动装置使用的是高压气瓶，按照灭火装置上相应的标准要求，高压气瓶需要拉伸制造，但现有的灭火器的高压气瓶使用的是焊接气瓶，会有一定的炸裂风险和失效的可能性。


技术实现要素：

3.本实用新型的目的是为了解决现有技术中存在的高压气瓶容易泄露或开裂导致灭火器不能使用的问题，而提出的一种便携式多功能灭火筒。
4.为了实现上述目的，本实用新型采用了如下技术方案：
5.一种便携式多功能灭火筒，包括顶盖、筒身和底盖，所述筒身内壁固定有环形板，环形板的顶部固定有垫板一，垫板一的上方通过压板夹持有药筒，环形板和底盖之间固定有储藏筒，储藏筒的底部设有出料口；所述压板的顶部贯穿有与其滑动连接的活动板，压板的顶部设有推动活动板下移的驱动机构；压板远离的一端底部固定有侧板，侧板的底部固定有垫板二，垫板二的顶部固定有限位板，限位板顶部设有插接槽，活动板的底部插接于插接槽内，活动板的底部呈倒置的凸字形结构；侧板靠近药筒的开口处滑动连接有与其插接且水平设置的活动筒，活动筒的一端通过扭簧与侧板连接，活动筒的另一端穿过活动板并嵌装有顶针，顶针位于药筒开口处一侧，活动筒的中部两侧外弧壁上均设有插槽，活动板底部凸字形结构的弯折处插接于插槽内。
6.优选的，所述储藏筒的顶部位于环形板中心处的开口内，储藏筒内存储有高效环保无毒的s-100-ab-ut的低温灭火剂，灭火剂的凝固点为-25℃；垫板一上设有连接储藏筒顶部和药筒开口处连通的连接通道；药筒内装有发射药、点火器和压缩气罐，药筒内压缩气罐能够被点燃的发射药发射并在发射过程中破碎，储藏筒为脆性材料所制储藏筒呈半球形，且越接近轴心位置筒壁越薄，这样在发射过程中容易被产生的高压气流及冲击波的作用下迅速破碎；亦可以在储藏筒顶部设置单通阀。
7.优选的，所述驱动机构为旋钮、弹簧杆、及驱动电机中的一种。
8.所述活动板顶部设有位于压板中部的密封圈一，活动板的外壁底部固定有压密于插接槽内的密封圈二，插接槽内壁设有与密封圈二适配的限位槽。
9.优选的，所述筒身内壁固定有固定板，固定板通过螺栓和密封垫与压板密闭连接；环形板的底部设有定位台，定位台内插接有固定于储藏筒顶部的定位柱；筒身侧壁固定有挂架，挂架上转动连接有手持杆，筒身侧壁设有破窗锤、照明灯、口哨和固定带，灭火筒采用pvc塑料、铝中一种或两种材料制成。
10.优选的，所述出料口的内壁滑动连接有活塞杆，出料口外壁设有位于活塞周围的
出料通道，活塞的底部通过伸缩弹簧连接于出料口的底部内壁上，出料口的外部套设有导向筒，导向筒的底部连接有外接筒，外接筒上安装有流量控制阀。
11.本实用新型的有益效果为：
12.1、通过顶针触动药筒内的点火器，激发药筒内气体流出，通过药筒代替高压气瓶，保证药筒的完整性和密闭性，降低了药筒泄露或开裂的可能性，保证了灭火器的正常使用；
13.2、采用三种不同的方式使活动板下移，并使活动筒带动顶针横移，摒弃了传统灭火器拉出保险栓和限位柱的操作，避免了限位柱弯曲拉不出，而导致手柄处不能下压，灭火剂不能喷出的问题；同时，该三种方式相比较拉保险栓的操作，更为简单，对一些行动不便的如老人、小孩或残障人士，使用友好；
14.3、本装置结构设置合理，水平设置的套筒节约灭火器整体占用空间，便于携带，使用寿命长，操作简单方便，可选择操作性高，驱动方式采用的机械方式，避免不必要的危险和失效的出现，能快速灭火，具有良好的社会推广效应。
附图说明

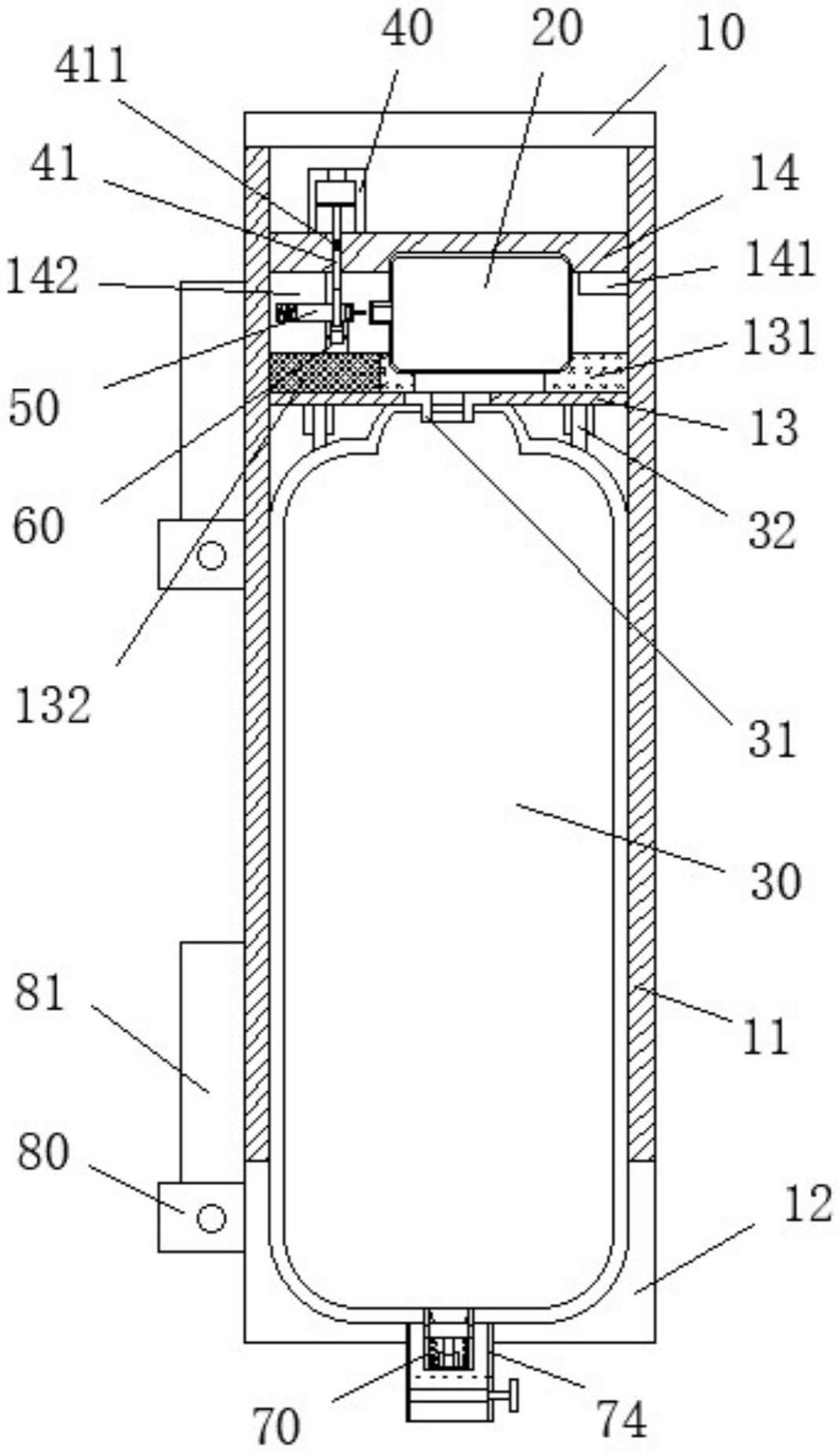

15.图1为本实用新型提出的一种便携式多功能灭火筒的结构示意图；
16.图2为本实用新型提出的一种便携式多功能灭火筒中，压板和驱动机构连接处的结构示意图；
17.图3为本实用新型提出的一种便携式多功能灭火筒中，活动板和活动筒连接处的侧视图；
18.图4为本实用新型提出的一种便携式多功能灭火筒中，活动板和活动筒连接处的主视剖视图；
19.图5为本实用新型提出的一种便携式多功能灭火筒中，出料口的结构示意图。
20.图中：10、顶盖；11、筒身；12、底盖；13、环形板；131、垫板一；132、垫板二；14、压板；141、固定板；142、侧板；20、药筒；30、储藏筒；31、单通阀；32、定位柱；40、驱动机构；41、活动板；411、密封圈一；412、弯折处；413、密封圈二；42、内箱；421、圆板；50、活动筒；51、扭簧；52、顶针；60、限位板；61、插接槽；62、限位槽；70、出料口；71、活塞杆；72、伸缩弹簧；73、出料通道；74、导向筒；75、外接筒；76、流量控制阀；80、挂架；81、手持杆。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
22.参照图1-5，一种便携式多功能灭火筒，包括顶盖10、筒身11和底盖12，筒身11内壁固定有环形板13，环形板13的顶部固定有垫板一131，垫板一131的上方通过压板14夹持有药筒20，环形板13和底盖12之间固定有储藏筒30，储藏筒30的底部设有出料口70；压板14的顶部贯穿有与其滑动连接的活动板41，压板14的顶部设有推动活动板41下移的驱动机构40；压板14远离的一端底部固定有侧板142，侧板142的底部固定有垫板二132，垫板二132的顶部固定有限位板60，限位板60顶部设有插接槽61，活动板41的底部插接于插接槽61内，活动板41的底部呈倒置的凸字形结构；侧板142靠近药筒20的开口处滑动连接有与其插接且
水平设置的活动筒50，活动筒50的一端通过扭簧51与侧板142连接，活动筒50的另一端穿过活动板41并嵌装有顶针52，顶针52位于药筒20开口处一侧，活动筒50的中部两侧外弧壁上均设有插槽，活动板41底部凸字形结构的弯折处412插接于插槽内。
23.储藏筒30的顶部位于环形板13中心处的开口内，储藏筒30内存储有高效环保无毒的s-100-ab-ut的低温灭火剂，灭火剂的凝固点为-25℃；垫板一131上设有连接储藏筒30顶部和药筒20开口处连通的连接通道；药筒20内装有发射药、点火器和压缩气罐，药筒20内压缩气罐能够被点燃的发射药发射并在发射过程中破碎，储藏筒30为脆性材料所制储藏筒30呈半球形，且越接近轴心位置筒壁越薄，这样在发射过程中容易被产生的高压气流及冲击波的作用下迅速破碎；亦可以在储藏筒30顶部设置单通阀31。
24.驱动机构40为旋钮、弹簧杆、及驱动电机中的一种；当驱动机构40为旋钮时，驱动机构40包括转动连接于压板14顶部的外筒、螺纹连接于外筒内部的圆板421，转动外筒，圆板421带动活动板41下移；当驱动机构40为弹簧杆时，驱动机构40包括外箱、位于外箱顶部的按钮、位于外箱内部的内箱42、位于内箱42内部的压簧、以及卡接于内箱42底部开口处的圆板421，按钮呈倒t型结构，按钮底部抵接于内箱42顶部，非工作状态下，压簧挤压与圆板421顶部外壁和按钮底部外壁内壁之间，工作时，下压按钮，按钮使压簧和圆板421下移，圆板421移至内箱42下方，压簧释放作用力进一步带动活动板41下移；当驱动机构40为驱动电机时，驱动电机为气缸、液压缸、电动推杆中的一种，压板14的顶部安装有提供动力的电瓶，驱动电机输出端带动活动板41下移；以上三种仅为可实施的示例，而非全部示例；当活动板41下移过程中，活动板41底部凸字形结构的弯折处412由活动筒50外弧壁上的插槽内移出，扭簧51带动活动筒50朝药筒20移动，顶针52击中药筒20内的点火器。
25.活动板41顶部设有位于压板14中部的密封圈一411，活动板41的外壁底部固定有压密于插接槽61内的密封圈二413，插接槽61内壁设有与密封圈二413适配的限位槽62；活动板41下移过程中，密封圈二413移动至限位槽62内后形变复位，一方面，密封圈一411保证药筒20内气体不会散逸至压板14上方，另一方面，密封圈二413填充于限位槽62内，避免活动板41被药筒20内移出的气体带动上移，保证气体能够移至储藏筒30内。
26.筒身11内壁固定有固定板141，固定板141通过螺栓和密封垫与压板14密闭连接；环形板13的底部设有定位台，定位台内插接有固定于储藏筒30顶部的定位柱32；筒身11侧壁固定有挂架80，挂架80上转动连接有手持杆81，筒身11侧壁设有破窗锤、照明灯、口哨和固定带，灭火筒采用pvc塑料、铝中一种或两种材料制成，材料易于取用，轻巧便携。
27.出料口70的内壁滑动连接有活塞杆71，出料口70外壁设有位于活塞周围的出料通道73，活塞的底部通过伸缩弹簧72连接于出料口70的底部内壁上，出料口70的外部套设有导向筒74，药筒20内气体进入储藏筒30内后使储藏筒30内部压力增大，活塞杆71下移，气体带动储藏筒30内灭活剂由出料通道73移出后，由导向筒74喷出，对火源处进行灭火处理，导向筒74的底部连接有外接筒75，外接筒75上安装有流量控制阀76。
28.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
