1.本实用新型属于消防水带技术领域，具体为一种消防水带放置架。


背景技术：

2.消防水带是用来运送高压水或泡沫等阻燃液体的软管，传统的消防水带以橡胶为内衬，外表面包裹着亚麻编织物，先进的消防水带则用聚氨酯等聚合材料制成，消防水带的两头都有金属接头，可以接上另一根水带以延长距离或是接上喷嘴以增大液体喷射压力，消防水带需要用放置架进行放置；根据授权公告号为：cn207462516u，名称为“一种消防水带放置架”的专利文件，其通过消防员手动扳动台板，在转动轴一的作用下能够使各个台板进行转动，因此能够使台板从两个防护板之间所成的空隙内移动出来，然后拉动转盘上的消防水带，由于转盘能够在底座上进行转动，因此能够快速的将消防水带展开；但仍存在以下缺陷：
3.其将消防水带卷在转盘上进行放置，而此方式容易导致消防水带在转盘上发生移动，同时容易出现消防水带放置时出现展开的情况，因此消防水带的放置不稳定。


技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种消防水带放置架，有效的解决了目前消防水带的放置不稳定的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种消防水带放置架，包括底座，所述底座的底部等角度固定安装有万向轮，底座的顶部固定安装有立柱，立柱的顶端固定安装有顶板，立柱的外侧安装有放置固定机构，放置固定机构上安装有调节机构；
6.放置固定机构包括活动套设于立柱外侧的滑套，滑套的外侧固定安装有放置板，放置板的顶部固定安装有定位柱，放置板上对称设有两个通槽，定位柱位于两个通槽之间，两个通槽的内部均固定安装有内杆，两个内杆的外侧均活动套接有滑块，两个滑块的顶部均固定安装有连接杆，两个连接杆上均固定安装有夹板。
7.优选的，所述放置板的底部转动连接有螺杆，螺杆的底端固定安装有手轮，螺杆的外侧螺纹套接有螺套，螺套的外侧对称转动连接有两个驱动杆，两个驱动杆远离螺套的一端分别与两个滑块转动连接。
8.优选的，所述调节机构包括固定于滑套外侧的侧块，底座的顶部固定安装有立板，立板的顶部与顶板的底部固定连接，侧块活动套设于立板的外侧。
9.优选的，所述侧块远离滑套的一侧固定安装有l型板，l型板的内部固定安装有导向杆，导向杆的外侧活动套接有导向板，导向板与侧块之间固定连接有弹簧，弹簧与导向杆活动套接，导向板上固定安装有导向块，导向块靠近侧块的一侧固定安装有插杆，l型板上设有导向槽，导向块与导向槽滑动连接。
10.优选的，所述立板远离立柱的一侧等距离设有插孔，插杆远离导向块的一端穿过侧块并位于相对应的插孔内，且插杆与侧块活动连接。
11.与现有技术相比，本实用新型的有益效果是：
12.(1)、本实用新型，通过放置板和定位柱之间的配合，便于将卷有消防水带的卷带器放置在放置板上，并通过手轮和螺杆以及螺套和驱动杆之间的配合，便于两个滑块移动，并通过两个连接杆带动两个夹板相互靠近，从而便于对消防水带进行夹持固定，从而避免消防水带发生移动；
13.(2)、该新型通过滑套和立柱以及侧块和立板之间的配合，便于放置板纵向移动，并通过导向板和导向杆以及弹簧和导向块之间的配合，便于插杆的一端位于相对应的插孔内，继而能够使得放置板移动后固定，从而便于调节放置板的位置进行消防水带的放置。
附图说明
14.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
15.在附图中：

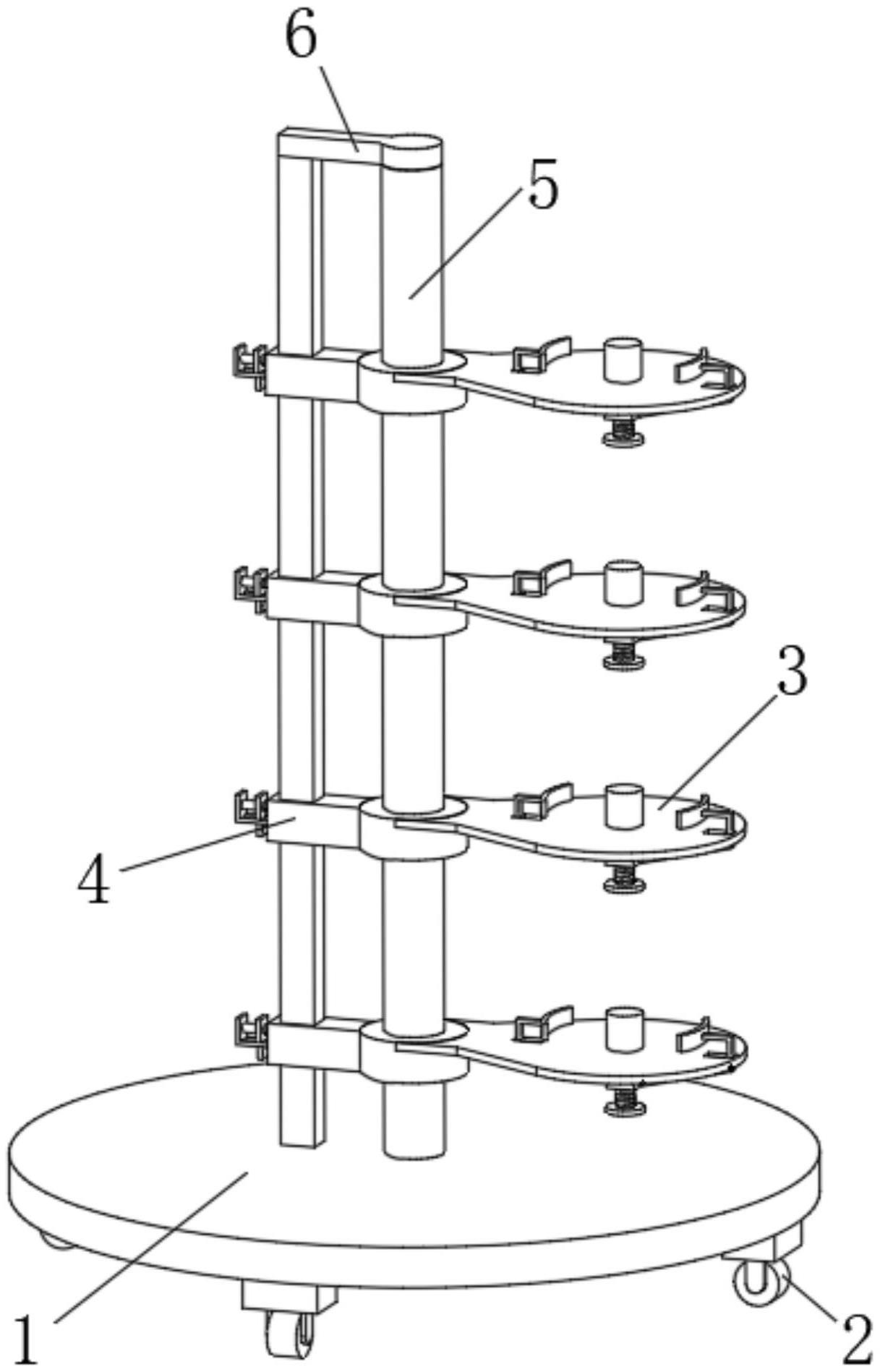

16.图1为本实用新型消防水带放置架结构示意图；
17.图2为本实用新型放置固定机构结构示意图；
18.图3为本实用新型夹板结构示意图；
19.图4为本实用新型调节机构结构示意图；
20.图5为本实用新型侧块结构示意图；
21.图中：1、底座；2、万向轮；3、放置固定机构；301、滑套；302、放置板；303、定位柱；304、通槽；305、夹板；306、内杆；307、驱动杆；308、手轮；309、螺套；3010、螺杆；3011、滑块；3012、连接杆；4、调节机构；401、侧块；402、插孔；403、立板；404、插杆；405、导向块；406、导向槽；407、l型板；408、导向杆；409、导向板；4010、弹簧；5、立柱；6、顶板。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.实施例一，由图1给出，本实用新型包括底座1，底座1的底部等角度固定安装有万向轮2，底座1的顶部固定安装有立柱5，立柱5的顶端固定安装有顶板6，立柱5的外侧安装有放置固定机构3，放置固定机构3上安装有调节机构4；
24.使用状态下，首先通过调节机构4调节放置固定机构3的位置，然后通过放置固定机构3将卷有消防水带的卷带器进行固定，最后实现消防水带的稳定放置。
25.具体的，由图2-3给出，放置固定机构3包括活动套设于立柱5外侧的滑套301，滑套301的外侧固定安装有放置板302，放置板302的顶部固定安装有定位柱303，放置板302上对称设有两个通槽304，定位柱303位于两个通槽304之间，两个通槽304的内部均固定安装有内杆306，两个内杆306的外侧均活动套接有滑块3011，两个滑块3011的顶部均固定安装有连接杆3012，两个连接杆3012上均固定安装有夹板305，放置板302的底部转动连接有螺杆3010，螺杆3010的底端固定安装有手轮308，螺杆3010的外侧螺纹套接有螺套309，螺套309
的外侧对称转动连接有两个驱动杆307，两个驱动杆307远离螺套309的一端分别与两个滑块3011转动连接；
26.使用状态下，首先将卷有消防水带的卷带器放置在放置板302上，同时卷带器套在定位柱303上进行定位，然后旋转手轮308，带动螺杆3010的转动，并带动螺套309沿着螺杆3010向下移动，同时通过两个驱动杆307带动两个滑块3011相互靠近，并通过两个连接杆3012带动两个夹板305相互靠近，最后实现对消防水带的夹持固定。
27.具体的，由图4-5给出，调节机构4包括固定于滑套301外侧的侧块401，底座1的顶部固定安装有立板403，立板403的顶部与顶板6的底部固定连接，侧块401活动套设于立板403的外侧，侧块401远离滑套301的一侧固定安装有l型板407，l型板407的内部固定安装有导向杆408，导向杆408的外侧活动套接有导向板409，导向板409与侧块401之间固定连接有弹簧4010，弹簧4010与导向杆408活动套接，导向板409上固定安装有导向块405，导向块405靠近侧块401的一侧固定安装有插杆404，l型板407上设有导向槽406，导向块405与导向槽406滑动连接，立板403远离立柱5的一侧等距离设有插孔402，插杆404远离导向块405的一端穿过侧块401并位于相对应的插孔402内，且插杆404与侧块401活动连接；
28.使用状态下，首先移动导向块405，带动插杆404的移动并与立板403分离，同时导向板409沿着导向杆408移动，此时弹簧4010拉伸，然后将侧块401沿着立板403移动，从而调节放置板302的位置，便于消防水带的放置，然后解除对导向块405的控制，此时弹簧4010复位带动导向板409的移动，并通过导向块405带动插杆404的移动，直到插杆404的一端位于相对应的插孔402内，并将侧块401与立板403固定，最后实现放置板302移动后的固定。
