1.本技术涉及消防设备技术领域，具体为一种便于收卷水带的消防箱。


背景技术：

2.随着社会的发展，消防事务日益受到社会的关系和重视，其消防工作的每个环节都关系到实战效果及受灾程度，而消防工作的最后环节就是收取消防水带。经检索提出了一种便于收卷消防水带的消防栓箱(专利号为cn 215275555u)，解决了现有技术中将水带进行收卷一般采用的是人工手动将消防水带整平然后绕到卷轴上，操作工序比较繁琐，整个收卷过程很不方便的问题，但是该技术虽然可以将水带进行收卷，但由于消防箱是存在一定厚度的，如果直接将水带放在消防箱内上面进行收卷的，水带会与消防箱接触造成摩擦，会造成水带的磨损，从而降低了消防箱的使用效果。


技术实现要素：

3.(一)解决的技术问题
4.针对现有技术的不足，本技术提供了一种便于收卷水带的消防箱，解决了上述背景技术中所提到的问题。
5.(二)技术方案
6.为实现以上目的，本技术通过以下技术方案予以实现：一种便于收卷水带的消防箱，包括箱体、收卷仓和收纳仓，所述箱体的内部设置有收卷仓，所述收卷仓的下方设置有收纳仓，所述收卷仓的内部设置有收卷组件；
7.所述收卷组件包括收卷辊和辅助收卷辊，所述收卷仓的内部通过螺钉固定连接有固定板，所述固定板的一侧固定连接有一号伸缩杆和二号伸缩杆，所述一号伸缩杆的一端固定连接有连接板，所述连接板远离一号伸缩杆的一端转动连接有收卷辊，所述收卷辊的一端通过螺栓固定连接有转盘，所述转盘的一侧固定连接有握把，所述二号伸缩杆远离固定板的一端固定连接有辅助收卷辊。
8.通过采用上述技术方案，当需要收卷消防水带时，可通过打开箱门，然后拉动一号伸缩杆将收卷辊拉出消防箱外配合螺钉、固定板和连接板使用，同时使利用二号伸缩杆将辅助收卷辊也拉到箱体外，然后利用螺栓将转盘固定在收卷辊上，然后将消防水带铺在收卷辊和辅助收卷辊上，接着利用握把转动转盘即可带动收卷辊转动进行收卷，操作方便，便于使用者收卷水带，同时利用一号伸缩杆和二号伸缩杆将收卷辊和辅助收卷辊可将水带带到箱体外进行收卷，从而减少了水带在箱内收卷接触到箱体时水带外表面受到损伤的可能性，有利于实际应用。
9.优选的，所述收纳仓的内部固定连接有挂钩，所述挂钩的外侧滑动连接有消防水带，所述收卷仓的内部且位于收卷辊的下方设置有消防栓头和消防水枪。
10.通过采用上述技术方案，通过设置的挂钩和收纳仓配合使用便于使用者收纳收卷完毕的消防水带以及消防水枪，有利于提高设备在实际使用过程中的实用性。
11.优选的，所述箱体的外侧转动连接有门体，所述门体的外侧固定连接有门把。
12.通过采用上述技术方案，通过设置的门把便于使用者打开门体进行操作，从而为工作人员的操作提供了便利性。
13.优选的，所述门体的外侧且位于门把的一侧设置有可视窗。
14.通过采用上述技术方案，通过设置的可视窗便于使用者观察箱体内部情况。
15.优选的，所述箱体的外表面涂覆有防水漆料，所述门把采用橡胶材质制作而成。
16.通过采用上述技术方案，通过箱体外表涂覆的防水漆可增加设备的防水性，从而可在一定程度上增加设备在实际使用过程中的功能性。
17.优选的，所述握把的外侧固定连接有橡胶套。
18.通过采用上述技术方案，通过设置的橡胶套可在使用者使用时增加使用时的舒适性，有利于实际应用。
19.(三)有益效果
20.本技术提供了一种便于收卷水带的消防箱。具备有益效果如下：
21.当需要收卷消防水带时，可通过打开箱门，然后拉动一号伸缩杆将收卷辊拉出消防箱外配合螺钉、固定板和连接板使用，同时使利用二号伸缩杆将辅助收卷辊也拉到箱体外，然后利用螺栓将转盘固定在收卷辊上，然后将消防水带铺在收卷辊和辅助收卷辊上，接着利用握把转动转盘即可带动收卷辊转动进行收卷，操作方便，便于使用者收卷水带，同时利用一号伸缩杆和二号伸缩杆将收卷辊和辅助收卷辊可将水带带到箱体外进行收卷，从而减少了水带在箱内收卷接触到箱体时水带外表面受到损伤的可能性，有利于实际应用。
附图说明
22.图1为本技术立体图；

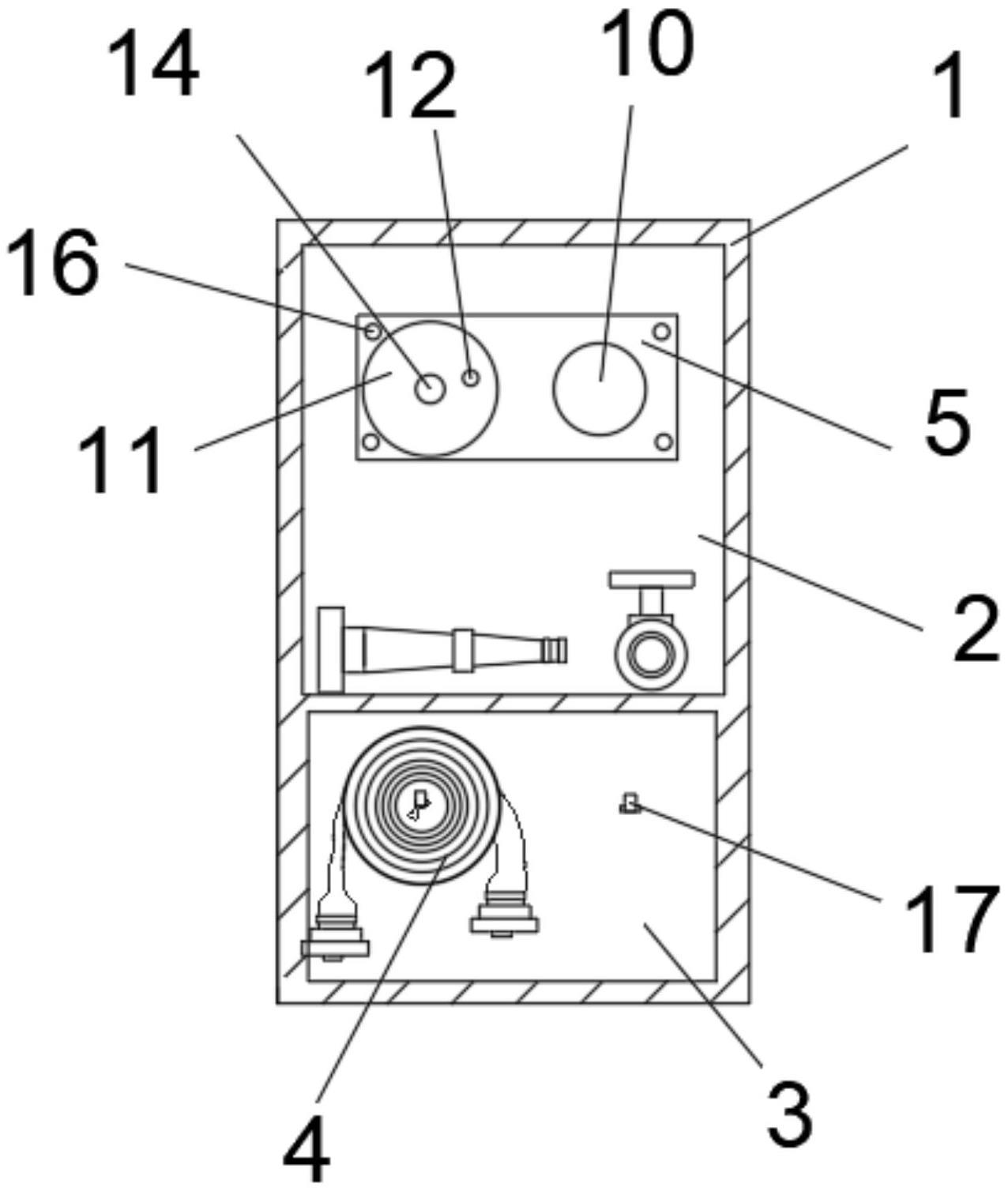

23.图2为本技术剖面图；
24.图3为本技术中收卷组件示意图；
25.图4为本技术中收卷辊与转盘组合示意图。
26.图中：1、箱体；2、收卷仓；3、收纳仓；4、消防水带；5、固定板；6、一号伸缩杆；7、二号伸缩杆；8、收卷辊；9、连接板；10、辅助收卷辊；11、转盘；12、握把；13、橡胶套；14、螺栓；15、可视窗；16、螺钉；17、挂钩；18、门体；19、门把。
具体实施方式
27.下面通过附图和实施例对本技术做进一步详细阐述。
28.参照图1、图2、图3和图4，本技术实施例提供一种便于收卷水带的消防箱，包括箱体1、收卷仓2和收纳仓3，箱体1的内部设置有收卷仓2，收卷仓2的下方设置有收纳仓3，收卷仓2的内部设置有收卷组件；
29.收卷组件包括收卷辊8和辅助收卷辊10，收卷仓2的内部通过螺钉16固定连接有固定板5，固定板5的一侧固定连接有一号伸缩杆6和二号伸缩杆7，一号伸缩杆6的一端固定连接有连接板9，连接板9远离一号伸缩杆6的一端转动连接有收卷辊8，收卷辊8的一端通过螺栓14固定连接有转盘11，转盘11的一侧固定连接有握把12，二号伸缩杆7远离固定板5的一端固定连接有辅助收卷辊10，当需要收卷消防水带4时，可通过打开箱门，然后拉动一号伸
缩杆6将收卷辊8拉出消防箱外配合螺钉16、固定板5和连接板9使用，同时使利用二号伸缩杆7将辅助收卷辊10也拉到箱体1外，然后利用螺栓14将转盘11固定在收卷辊8上，然后将消防水带铺在收卷辊8和辅助收卷辊10上，接着利用握把12转动转盘11即可带动收卷辊8转动进行收卷，操作方便，便于使用者收卷水带，同时利用一号伸缩杆6和二号伸缩杆7将收卷辊8和辅助收卷辊10可将水带带到箱体外进行收卷，从而减少了水带在箱内收卷接触到箱体时水带外表面受到损伤的可能性，有利于实际应用。
30.参照图1、图2、图3和图4，在本实施例的一个方面中，收纳仓3的内部固定连接有挂钩17，挂钩17的外侧滑动连接有消防水带4，收卷仓2的内部且位于收卷辊8的下方设置有消防栓头和消防水枪，通过设置的挂钩17和收纳仓3配合使用便于使用者收纳收卷完毕的消防水带4以及消防水枪，有利于提高设备在实际使用过程中的实用性。
31.参照图1、图2、图3和图4，在本实施例的一个方面中，箱体1的外侧转动连接有门体18，门体18的外侧固定连接有门把19。通过设置的门把19便于使用者打开门体18进行操作，从而为工作人员的操作提供了便利性；门体18的外侧且位于门把19的一侧设置有可视窗15，通过设置的可视窗15便于使用者观察箱体内部情况。
32.箱体1的外表面涂覆有防水漆料，门把19采用橡胶材质制作而成，通过箱体外表涂覆的防水漆可增加设备的防水性，从而可在一定程度上增加设备在实际使用过程中的功能性；握把12的外侧固定连接有橡胶套13通过设置的橡胶套13可在使用者使用时增加使用时的舒适性，有利于实际应用。
33.工作原理：当需要收卷消防水带4时，可通过打开门把19打开门体18，然后拉动一号伸缩杆6将收卷辊8拉出消防箱外并配合螺钉16、固定板5和连接板9使用，同时使利用二号伸缩杆7将辅助收卷辊10也拉到箱体1外，然后利用螺栓14将转盘11固定在收卷辊8上，接着将消防水带铺在收卷辊8和辅助收卷辊10上，然后利用握把12转动转盘11即可带动收卷辊8转动进行收卷，操作方便，便于使用者收卷水带，同时利用一号伸缩杆6和二号伸缩杆7将收卷辊8和辅助收卷辊10可将水带带到箱体外进行收卷，从而减少了水带在箱内收卷接触到箱体时水带外表面受到损伤的可能性，另外通过设置的挂钩17和收纳仓3配合使用便于使用者收纳收卷完毕的消防水带4以及消防水枪，提高了设备在实际使用过程中的功能性，有利于实际应用。
34.尽管已经示出和描述了本技术的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术的范围由所附权利要求及其等同物限定。
