1.本实用新型涉及消防喷头技术领域，具体地说，涉及一种密封性好的消防喷头。


背景技术：

2.喷头，与喷嘴的意义非常接近，一个是俗称一个是比较专业的说法，喷头是很多种喷淋，喷雾，喷油，喷砂设备里很关键的一个部件，甚至是主要部件。
3.在消防人员灭火时，需要水管与消防喷头快速连接固定，对火源进行消灭，但现有技术的消防喷头在使用时，密封性较差，同时在拼接安装时较为麻烦，不仅降低了消防喷头的实用性，而且给消防人员增加了麻烦。


技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型的目的在于提供一种密封性好的消防喷头，具备密封效果好且便于安装的优点，解决了现有技术的消防喷头在使用时，密封性较差，同时在拼接安装时较为麻烦，不仅降低了消防喷头的实用性，而且给消防人员增加了麻烦的问题。
6.(二)技术方案
7.本为实现上述目的，本实用新型提供如下技术方案，一种密封性好的消防喷头所采用的技术方案是:包括软管接头，所述软管接头的右侧设置有限位环块，所述限位环块的内腔固定安装有喷头本体，所述软管接头内腔的右侧开设有螺纹槽，所述软管接头内腔的左侧固定安装有定位环，所述软管接头的两侧均固定安装有固定块，所述固定块的内部开设有通槽，所述通槽的内部设置有定位杆，所述螺纹槽的内部转动连接有螺纹套，所述螺纹套的内腔固定安装有导水软管。
8.作为优选方案，所述固定块的内部且位于通槽的两侧均开设有滑槽，所述滑槽的内部滑动连接有滑块。
9.作为优选方案，所述滑块相对靠近的一侧与定位杆的两侧固定连接，所述软管接头的内腔且位于导水软管的表面套设有两个密封圈。
10.作为优选方案，所述导水软管的两侧均固定安装有定位块，所述定位块的左侧与定位环的右侧接触。
11.作为优选方案，所述定位杆的左侧固定安装有弹簧，所述弹簧的左侧与通槽的内腔固定连接。
12.作为优选方案，所述限位环块的左侧开设有四个定位槽，所述定位杆通过定位槽贯穿至限位环块的内部。
13.(三)有益效果
14.与现有技术相比，本实用新型提供了一种密封性好的消防喷头，具备以下有益效果。
15.1、该一种密封性好的消防喷头，通过设置定位槽对喷头本体进行安装，通过设置喷头本体便于对水进行喷洒，通过设置螺纹槽对螺纹套进行限位，通过设置螺纹套对导水软管进行容纳，通过设置通槽对定位杆进行容纳，通过设置导水软管便于对水进行输送，通过设置定位环对定位块的左侧进行限位，解决了现有技术的消防喷头在使用时，密封性较差，同时在拼接安装时较为麻烦，不仅降低了消防喷头的实用性，而且给消防人员增加了麻烦的问题。
16.2、该一种密封性好的消防喷头，通过设置滑槽对滑块进行限位，防止滑块在移动的过程中发生晃动，通过设置滑块对定位杆进行限位，防止定位杆在移动的过程中发生晃动，通过设置密封圈便于对导水软管与软管接头内腔的缝隙进行密封，通过设置定位块对导水软管的两侧进行固定，通过设置弹簧对定位杆进行缓冲阻尼，通过设置定位杆对限位环块进行固定，通过设置定位槽对定位杆的右侧进行固定。
附图说明

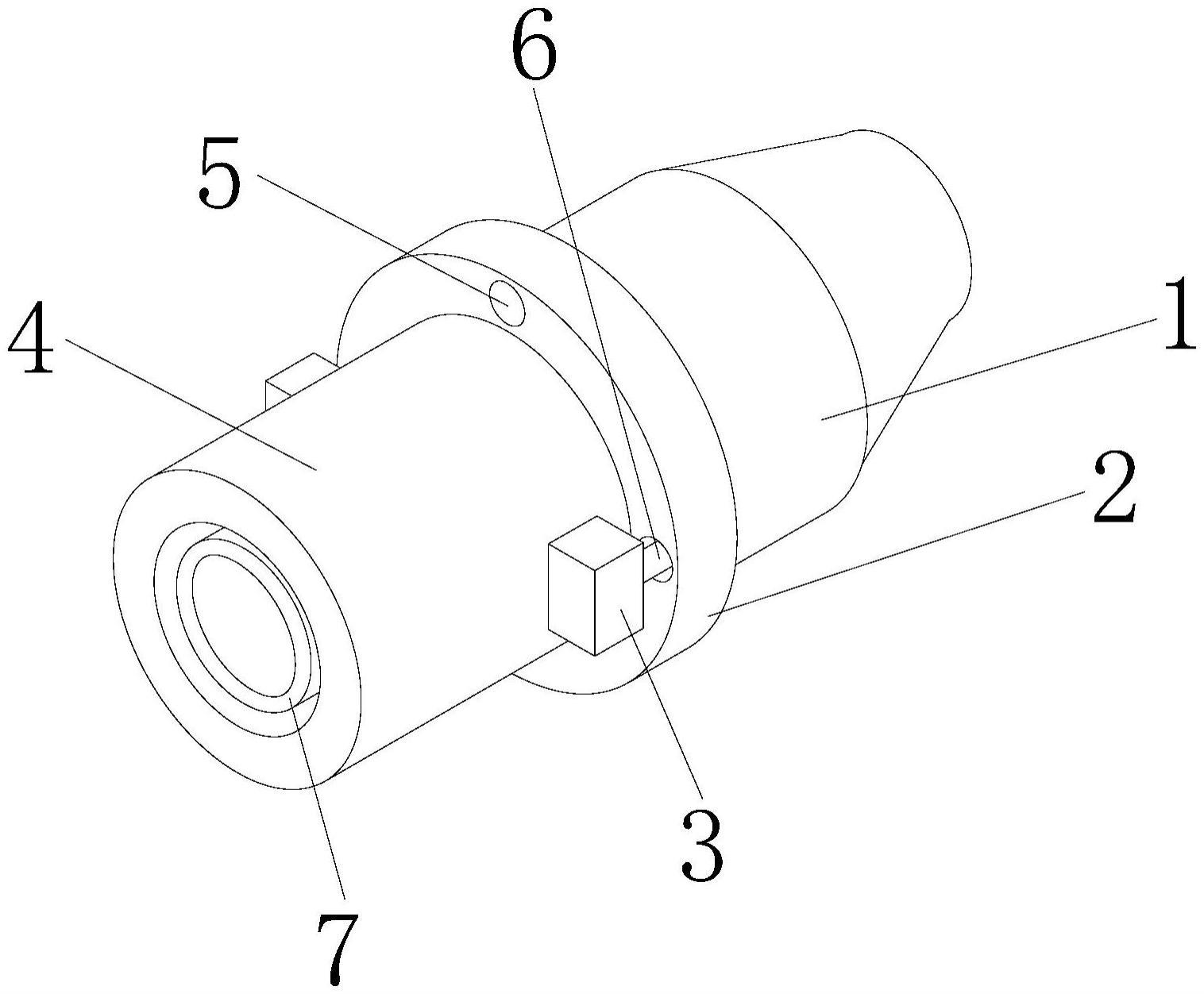

17.图1为本实用新型结构示意图；
18.图2为本实用新型截面结构示意图；
19.图3为本实用新型固定块截面结构示意图。
20.图中：1、喷头本体；2、限位环块；3、固定块；4、软管接头；5、定位槽；6、定位杆；7、导水软管；8、螺纹槽；9、螺纹套；10、密封圈；11、通槽；12、滑块；13、滑槽；14、弹簧；15、定位环；16、定位块。
具体实施方式
21.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
22.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
24.请参阅图1-3，本实用新型：一种密封性好的消防喷头，包括软管接头4，软管接头4的右侧设置有限位环块2，限位环块2的内腔固定安装有喷头本体1，软管接头4内腔的右侧开设有螺纹槽8，软管接头4内腔的左侧固定安装有定位环15，软管接头4的两侧均固定安装有固定块3，固定块3的内部开设有通槽11，通槽11的内部设置有定位杆6，螺纹槽8的内部转动连接有螺纹套9，螺纹套9的内腔固定安装有导水软管7。
25.通过上述技术方案，通过设置定位槽5对喷头本体1进行安装，通过设置喷头本体1
便于对水进行喷洒，通过设置螺纹槽8对螺纹套9进行限位，通过设置螺纹套9对导水软管7进行容纳，通过设置通槽11对定位杆6进行容纳，通过设置导水软管7便于对水进行输送，通过设置定位环15对定位块16的左侧进行限位。
26.固定块3的内部且位于通槽11的两侧均开设有滑槽13，滑槽13的内部滑动连接有滑块12。
27.通过上述技术方案，通过设置滑槽13对滑块12进行限位，防止滑块12在移动的过程中发生晃动。
28.滑块12相对靠近的一侧与定位杆6的两侧固定连接，软管接头4的内腔且位于导水软管7的表面套设有两个密封圈10。
29.通过上述技术方案，通过设置滑块12对定位杆6进行限位，防止定位杆6在移动的过程中发生晃动，通过设置密封圈10便于对导水软管7与软管接头4内腔的缝隙进行密封。
30.导水软管7的两侧均固定安装有定位块16，定位块16的左侧与定位环15的右侧接触。
31.通过上述技术方案，通过设置定位块16对导水软管7的两侧进行固定。
32.定位杆6的左侧固定安装有弹簧14，弹簧14的左侧与通槽11的内腔固定连接。
33.通过上述技术方案，通过设置弹簧14对定位杆6进行缓冲阻尼。
34.限位环块2的左侧开设有四个定位槽5，定位杆6通过定位槽5贯穿至限位环块2的内部。
35.通过上述技术方案，通过设置定位杆6对限位环块2进行固定，通过设置定位槽5对定位杆6的右侧进行固定。
36.本实用新型的工作原理是；安装喷头本体1时，转动喷头本体1，螺纹套9与螺纹槽8之间螺纹连接，同时导水软管7通过软管接头4的内腔，并在密封圈10的作用下对其进行密封，当转动到一定位置时，定位环15对定位块16进行限位，同时定位杆6通过定位槽5贯穿至限位环块2的内部对喷头本体1进行固定。
37.最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
